Sterowanie wektorowe - Kiedy warto i jak działa?

Gabriel Jakubowski .

14 maja 2026

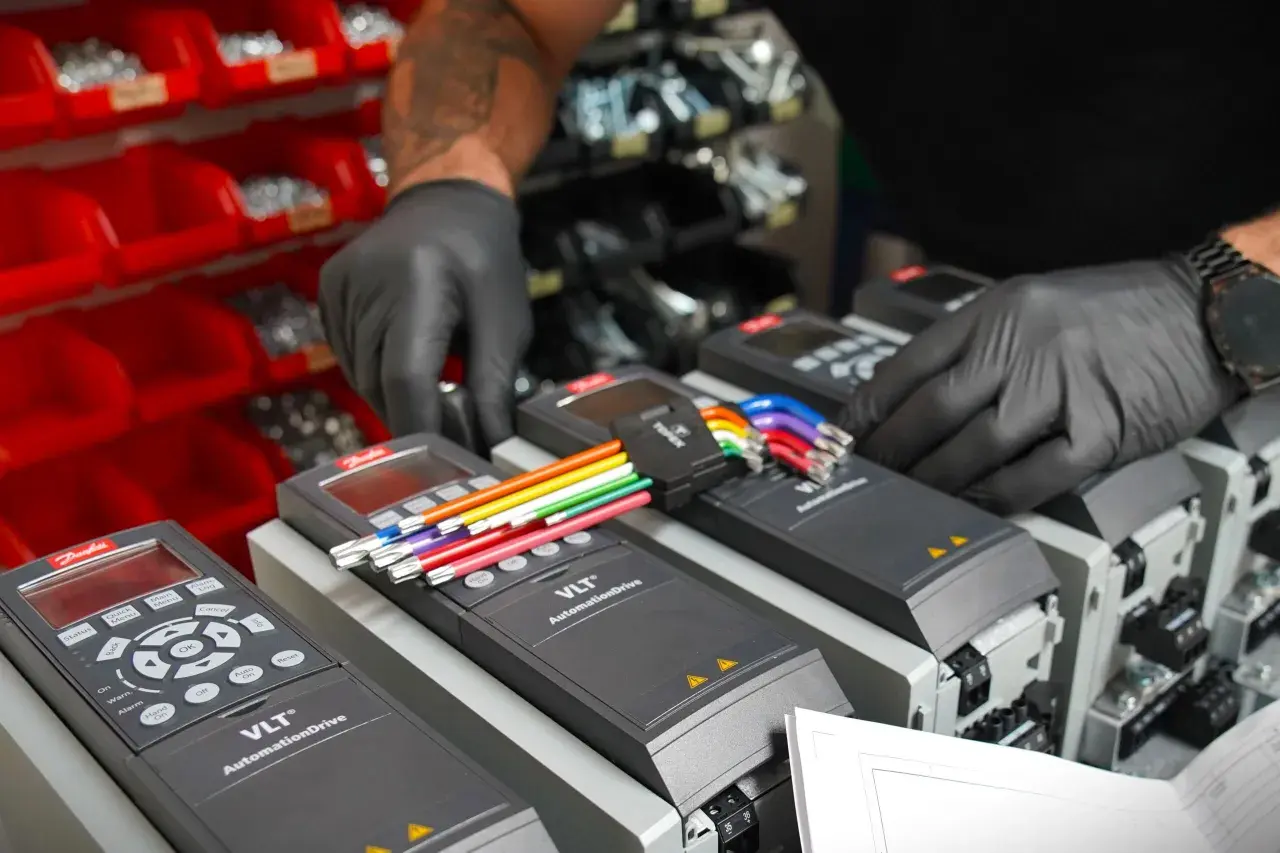

Ręce w czarnych rękawiczkach podłączają kolorowe przewody do falowników VLT AutomationDrive, kluczowych dla sterowania wektorowego.

Napęd elektryczny potrafi działać poprawnie, ale dopiero dobrze dobrana regulacja decyduje o tym, czy silnik trzyma moment, reaguje płynnie na obciążenie i nie „szarpie” przy niskich obrotach. Sterowanie wektorowe ma sens wtedy, gdy potrzebujesz czegoś więcej niż zwykłego ustawienia częstotliwości: liczy się dynamika, precyzja i stabilna praca w całym zakresie prędkości. Poniżej rozbieram temat na praktyczne części: jak to działa, kiedy naprawdę się opłaca, co zmienia enkoder i jakie błędy najczęściej psują efekt już na etapie uruchomienia.

Najkrócej: kiedy regulacja wektorowa daje przewagę

  • Najbardziej pomaga tam, gdzie silnik ma utrzymać moment przy niskiej prędkości albo szybko reagować na skoki obciążenia.
  • W praktyce rozdziela się sterowanie strumieniem i momentem, zamiast traktować silnik jak prosty układ V/f.
  • Wersja z enkoderem daje najwyższą precyzję, ale podnosi koszt, złożoność i liczbę elementów, które trzeba dobrze zamontować.
  • Przy prostych pompach, wentylatorach i lekkich przenośnikach często wystarcza prostszy napęd skalarny.
  • Najczęstszy błąd to uruchomienie bez poprawnych danych silnika i bez autotuningu.

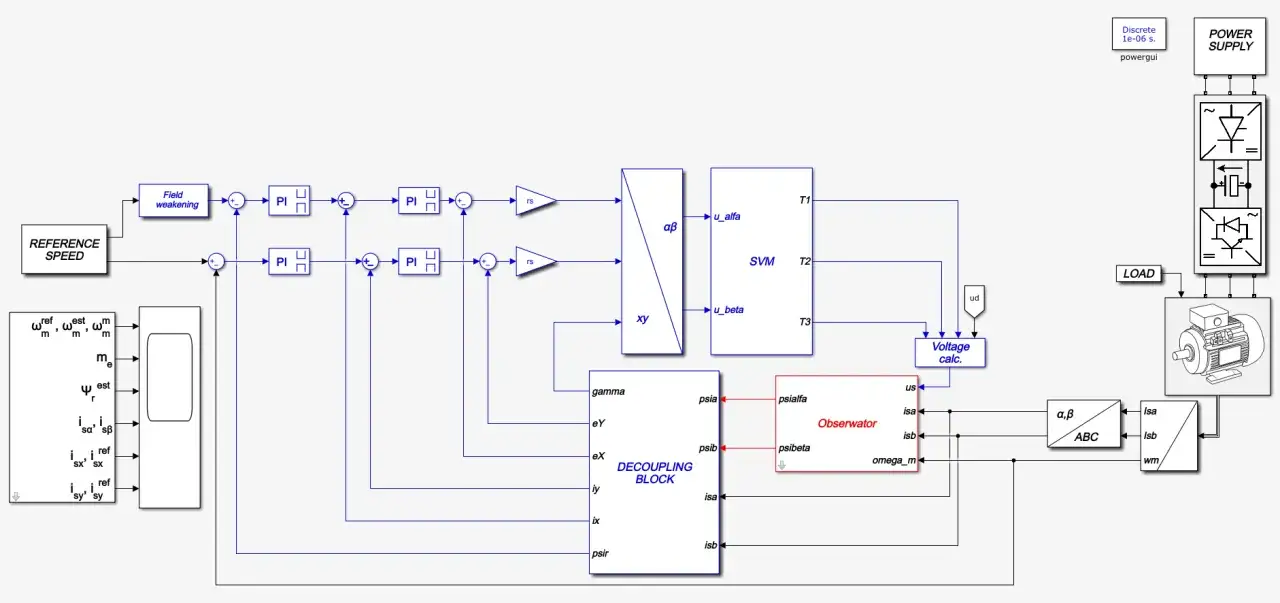

Schemat blokowy sterowania wektorowego silnika elektrycznego, z blokami PI, SVM, Obserwator i Voltage calc.

Jak działa regulacja wektorowa w silniku

Ja patrzę na tę metodę tak: falownik przestaje myśleć o silniku jak o jednym, „sztywnym” odbiorniku, a zaczyna rozdzielać jego zachowanie na dwie składowe. Jedna buduje strumień magnetyczny, druga odpowiada za moment obrotowy. Dzięki temu napęd może prowadzić silnik znacznie precyzyjniej niż w klasycznym układzie V/f.

  • Falownik mierzy prądy fazowe i na ich podstawie odtwarza stan silnika.
  • Przelicza te wartości do układu związanego ze strumieniem lub wirnikiem.
  • Osobno reguluje składową magnetyzującą i składową momentu.
  • Na końcu generuje przebieg PWM, który ma utrzymać zadany moment i prędkość.

W praktyce przypomina to zachowanie dobrze prowadzonego silnika prądu stałego, tylko bez mechanicznego komutatora. To ważne, bo właśnie tutaj zyskujesz płynność przy starcie, lepsze trzymanie obciążenia i mniejszą wrażliwość na zmiany procesu. Z tego miejsca już tylko krok do pytania, kiedy taka przewaga naprawdę jest warta dodatkowej złożoności.

Kiedy wybrać ją zamiast V/f

Najprościej powiedzieć tak: jeśli masz prostą aplikację, to nie musisz od razu sięgać po bardziej zaawansowany napęd. Jeśli jednak obciążenie zmienia się szybko, silnik ma pracować wolno, a moment ma być przewidywalny, regulacja wektorowa zwykle wygrywa z klasycznym sterowaniem skalarnym. W wielu projektach to właśnie tutaj oddziela się rozwiązania „wystarczające” od tych, które potem naprawdę dobrze się eksploatują.

Cecha V/f Regulacja wektorowa DTC
Prostota uruchomienia Najwyższa Średnia Średnia
Moment przy niskich obrotach Dobry głównie dla lekkich obciążeń Wyraźnie lepszy Bardzo wysoki
Reakcja na skok obciążenia Ograniczona Dobra Bardzo szybka
Precyzja prędkości Wystarczająca w prostych aplikacjach Wysoka Bardzo wysoka
Czujnik prędkości Zwykle niepotrzebny Opcjonalny albo wymagany zależnie od wersji Zwykle niepotrzebny
Typowe zastosowanie Pompy, wentylatory, lekkie transportery Przenośniki, mieszadła, nawijarki, obciążenia zmienne Napędy bardzo dynamiczne i wymagające

Różnica między tymi metodami nie polega tylko na nazwie. W praktyce chodzi o to, czy napęd ma po prostu kręcić silnikiem, czy ma jeszcze „pilnować” momentu i reakcji układu w czasie rzeczywistym. DTC idzie jeszcze dalej i bezpośrednio reguluje moment oraz strumień, ale to już osobna rodzina rozwiązań. Jeśli odpowiedź brzmi „tak, potrzebuję precyzji”, następnym pytaniem jest wybór między układem bezczujnikowym a wersją z enkoderem.

Co zmienia wersja z enkoderem i bez niego

Tu najłatwiej o nieporozumienia, bo oba warianty nazywa się podobnie, a różnią się bardzo mocno w praktyce. Wersja bez enkodera jest prostsza, tańsza i łatwiejsza w montażu. Wersja z enkoderem daje najwyższą precyzję, szczególnie przy małych prędkościach i wtedy, gdy napęd ma utrzymać moment prawie od zera.

Wariant Co daje Ograniczenia Gdzie pasuje najlepiej
Bez enkodera Mniej osprzętu, prostszy montaż, niższy koszt Gorsza pewność przy bardzo niskiej prędkości i większa zależność od modelu silnika Pompy, wentylatory, wiele maszyn ogólnego przeznaczenia
Z enkoderem Najwyższa precyzja, bardzo dobra kontrola od niskich obrotów, lepsze trzymanie momentu Większy koszt, dodatkowe okablowanie, element pomiarowy, który trzeba poprawnie zamontować Suwnice, windy, nawijarki, aplikacje pozycjonujące

W katalogach producentów spotyka się konkretne liczby, które dobrze pokazują różnicę skali. W trybie bezczujnikowym można znaleźć napędy osiągające nawet około 200% momentu przy 0,3 Hz i regulację prędkości na poziomie rzędu ±0,2% maksymalnej częstotliwości. W wersji z enkoderem pojawiają się już parametry takie jak 200% momentu przy 0 rpm, dokładność prędkości rzędu ±0,02% i zakres regulacji sięgający 1:1500. To nie jest uniwersalny standard każdego falownika, ale dobry punkt odniesienia, jeśli chcesz ocenić realne możliwości tej klasy rozwiązań.

Wniosek jest prosty: bezczujnikowy wariant wystarcza tam, gdzie chcesz lepszej kontroli niż w V/f, ale nie potrzebujesz pracy przy zerowej prędkości. Enkoder wchodzi do gry wtedy, gdy napęd ma trzymać obciążenie, pozycję albo bardzo dokładnie kontrolować moment. I właśnie dlatego uruchomienie oraz autotuning są tak samo ważne jak sam wybór trybu.

Jak uruchomić napęd, żeby faktycznie pracował dobrze

W praktyce większość problemów nie bierze się z samej metody, tylko z pośpiechu i złych danych wejściowych. Ja zawsze zaczynam od tabliczki znamionowej silnika, a dopiero potem przechodzę do parametrów falownika. Jeśli model silnika w napędzie jest błędny, cała regulacja będzie działać gorzej, nawet jeśli sam falownik jest z wyższej półki.

  1. Zapisz dane z tabliczki silnika: moc, napięcie, prąd, częstotliwość, obroty, cos φ i sposób chłodzenia.
  2. Wprowadź je dokładnie do falownika, bez zgadywania i „zaokrąglania na oko”.
  3. Uruchom autotuning albo samoregulację, najlepiej zgodnie z zaleceniem producenta i przy możliwie odciążonym napędzie.
  4. Ustaw limity prądu, rampy przyspieszania i hamowania oraz sposób startu.
  5. Sprawdź kierunek obrotów i zachowanie przy małej prędkości.
  6. Dopiero na końcu testuj układ pod realnym obciążeniem.

Warto też pamiętać o rzeczach mniej widowiskowych, ale bardzo praktycznych. Długie przewody silnikowe, źle dobrane filtry wyjściowe i słabe ekranowanie potrafią obniżyć jakość pracy lub utrudnić estymację parametrów. Przy silnikach z własnym wentylatorem trzeba uważać na chłodzenie przy małych obrotach, bo sam napęd może działać dobrze, a silnik i tak zacznie się grzać. Gdy te podstawy są dopięte, łatwiej odróżnić ograniczenia techniki od zwykłego błędu uruchomieniowego.

Typowe błędy i ograniczenia, które widzę najczęściej

Tu nie ma wielkiej tajemnicy. Najwięcej problemów powtarza się w kółko, bo ludzie zakładają, że „falownik sam się ustawi”. To działa tylko częściowo. Układ wektorowy jest bardziej wymagający niż V/f i właśnie za tę precyzję płaci większą wrażliwością na dane silnika, strojenie i warunki pracy.

Błąd Skutek Jak temu zapobiec
Błędne dane silnika Gorszy moment, niestabilna praca, błędy modelu Sprawdzić tabliczkę i nie pomijać autotuningu
Oczekiwanie stabilnej pracy przy zerowej prędkości bez czujnika Układ traci pewność sterowania przy bardzo małych obrotach Wymagać wersji z enkoderem albo zmienić wymagania aplikacji
Ignorowanie temperatury i chłodzenia Przegrzewanie silnika przy wolnym biegu Dodać chłodzenie wymuszone lub ograniczyć obciążenie
Za długie lub źle ekranowane kable Zakłócenia, spadek jakości regulacji, czasem większe straty Stosować właściwe przewody i, jeśli trzeba, filtry wyjściowe
Zbyt agresywne rampy Alarmy prądowe, przeregulowanie, nieprzyjemna praca mechaniki Stroić rampy pod bezwładność i charakter obciążenia

Jest jeszcze jedna rzecz, o której często się zapomina: parametry silnika zmieniają się wraz z temperaturą wirnika i nasyceniem magnetycznym. To dlatego napęd dobrze ustawiony „na pusto” nie zawsze będzie zachowywał się tak samo po rozgrzaniu. Przy pracy bez czujnika nie zakładałbym też stabilnego, ciągłego momentu przy prędkości równej zero. Jeśli aplikacja tego wymaga, trzeba to uwzględnić już na etapie projektu, a nie po pierwszych testach.

Gdy te ograniczenia są pod kontrolą, można spokojnie ocenić, gdzie taka metoda daje realny zwrot, a gdzie byłaby tylko kosztowniejszą wersją prostszego układu.

Gdzie ta metoda daje największy zwrot w automatyce i warsztacie

Najczęściej widzę sens w aplikacjach, w których obciążenie nie jest stałe albo gdzie wymagany jest dobry moment od samego startu. To właśnie tutaj napęd wektorowy przestaje być „opcją premium”, a staje się zwyczajnie rozsądnym wyborem.

  • Przenośniki i transportery - gdy ładunek bywa różny i silnik ma nie gubić rytmu przy zmianach masy.
  • Mieszadła i ekstrudery - bo moment zmienia się wraz z lepkością, gęstością albo stopniem wypełnienia.
  • Nawijarki i odwijarki - tutaj liczy się kontrola naprężenia materiału, a nie tylko sam obrót wału.
  • Suwnice, windy i podnośniki - ponieważ utrzymanie obciążenia i płynny start mają większe znaczenie niż najniższy koszt układu.
  • Kruszarki, rozdrabniacze i maszyny z udarowym obciążeniem - bo zmiany momentu są szybkie i brutalne.
  • Pompy i wentylatory o zmiennym punkcie pracy - gdy zależy Ci na szerszym zakresie regulacji niż daje zwykłe V/f.

Jeżeli aplikacja jest prosta, a jedynym celem jest regulacja prędkości pompy albo wentylatora, zwykle nie przepłacam za bardziej skomplikowany napęd. Jeśli jednak masz ciężki start, zmienny moment albo precyzyjną pracę w dole zakresu obrotów, ta metoda daje najwięcej spokoju w eksploatacji. Przed decyzją zostaje już właściwie tylko krótka lista kontrolna.

Co sprawdzić przed wyborem napędu do silnika

Jeśli miałbym ograniczyć temat do kilku praktycznych pytań, zacząłbym od tego, co naprawdę ma robić maszyna, a nie od samego hasła na kartonie falownika. Profil obciążenia, wymagany moment przy niskiej prędkości, potrzeba pracy przy zerze i akceptacja dodatkowego osprzętu mówią o wiele więcej niż ogólna nazwa trybu pracy.

  • Czy silnik ma tylko zmieniać prędkość, czy też aktywnie trzymać moment.
  • Czy aplikacja wymaga pracy przy bardzo małych obrotach albo zatrzymania z obciążeniem.
  • Czy chcesz prostoty, czy akceptujesz enkoder, dodatkowe przewody i dokładniejsze uruchomienie.
  • Czy silnik będzie miał dobre chłodzenie także przy wolnym biegu.
  • Czy mechanika zniesie szybkie rampy, czy trzeba ją prowadzić łagodniej.

Gdy odpowiedzi są po stronie prostych pomp, wentylatorów i lekkich przenośników, rozsądniejszy bywa prostszy falownik V/f. Gdy jednak aplikacja jest dynamiczna, ciężko startuje albo wymaga precyzji w niskim zakresie obrotów, napęd wektorowy zwykle daje więcej kontroli i mniej niespodzianek w codziennej pracy.

FAQ - Najczęstsze pytania

Sterowanie wektorowe to zaawansowana metoda kontroli silników elektrycznych, która rozdziela strumień magnetyczny i moment obrotowy. Pozwala to na precyzyjniejszą regulację prędkości i momentu, szczególnie przy niskich obrotach i zmiennym obciążeniu, działając podobnie do silnika prądu stałego.
Wybierz sterowanie wektorowe, gdy potrzebujesz stabilnego momentu przy niskich prędkościach, szybkiej reakcji na zmiany obciążenia lub precyzyjnej kontroli pozycji. Jest idealne dla aplikacji takich jak przenośniki, mieszadła czy windy, gdzie V/f (skalarne) jest niewystarczające.
Nie zawsze. Wariant bez enkodera (bezczujnikowy) jest prostszy i tańszy, oferując dobrą kontrolę dla wielu zastosowań. Enkoder jest niezbędny, gdy wymagana jest najwyższa precyzja, np. utrzymanie momentu przy zerowej prędkości lub bardzo dokładne pozycjonowanie.
Najczęstsze błędy to błędne dane silnika, pomijanie autotuningu, oczekiwanie stabilnej pracy przy zerowej prędkości bez enkodera oraz ignorowanie chłodzenia silnika przy niskich obrotach. Właściwe wprowadzenie danych i kalibracja są kluczowe dla optymalnej pracy.
