Maszyna nie reaguje na czujnik, komputer nie widzi drukarki, a silnik rusza z opóźnieniem? W każdym z tych przypadków może chodzić o sterownik, ale nie zawsze o ten sam rodzaj urządzenia lub programu. Wyjaśniam, czym są sterowniki, jak działają w komputerze i automatyce oraz jak rozpoznać przyczynę problemu bez chaotycznej wymiany części.
Najważniejsze informacje o sterownikach w jednym miejscu
- Sterownik urządzenia to oprogramowanie, które pozwala systemowi operacyjnemu komunikować się ze sprzętem.
- Sterownik PLC to przemysłowy kontroler wykonujący program i reagujący na sygnały z czujników.
- Sterownik silnika może oznaczać falownik, moduł mocy albo układ regulujący prędkość i moment obrotowy.
- W automatyce najważniejsze są wejścia, wyjścia, komunikacja, czas reakcji i bezpieczeństwo.
- Przy awarii najpierw sprawdzam zasilanie, sygnały oraz diagnostykę, dopiero później program i wymianę podzespołów.
Sterownik może oznaczać trzy różne rzeczy
W języku technicznym słowo „sterownik” jest używane w kilku znaczeniach. To właśnie dlatego początkujący często mylą sterownik komputera ze sterownikiem PLC albo falownikiem sterującym silnikiem. Wszystkie wykonują zadania związane z komunikacją lub kontrolą, lecz działają w zupełnie inny sposób.
| Rodzaj | Czym jest | Przykład zastosowania |
|---|---|---|
| Sterownik urządzenia | Program pośredniczący między systemem operacyjnym a sprzętem | Karta sieciowa, drukarka, karta graficzna |
| Sterownik PLC | Przemysłowe urządzenie wykonujące program sterujący | Linia produkcyjna, prasa, układ pomp |
| Sterownik napędu | Układ elektroniczny regulujący pracę silnika | Falownik, serwonapęd, sterownik silnika krokowego |
W praktyce znaczenie wynika z kontekstu. Gdy ktoś mówi o instalowaniu sterowników w Windowsie, chodzi o oprogramowanie. Gdy automatyk mówi o programowaniu sterownika, zwykle ma na myśli PLC. Przy silnikach natomiast trzeba ustalić, czy rozmowa dotyczy PLC, falownika, serwonapędu czy osobnego modułu mocy.
Jak działa sterownik urządzenia w komputerze
Sterownik urządzenia, nazywany też driverem, tłumaczy polecenia systemu operacyjnego na instrukcje zrozumiałe dla konkretnego sprzętu. Aplikacja nie musi wiedzieć, jak fizycznie obsłużyć drukarkę czy kartę dźwiękową. Zleca zadanie systemowi, a sterownik przekazuje je właściwemu urządzeniu.
Bez odpowiedniego drivera sprzęt może być niewidoczny, działać tylko częściowo albo oferować podstawowe funkcje. Przykładowo karta graficzna może wyświetlać obraz, ale bez właściwego sterownika nie zapewni pełnej wydajności, obsługi kilku monitorów czy sprzętowego kodowania wideo.
Dlaczego sterownik przestaje działać
Najczęściej przyczyną jest niezgodność wersji, uszkodzona instalacja, aktualizacja systemu albo podłączenie urządzenia o innym identyfikatorze sprzętowym. Czasem problem jest bardziej przyziemny: przewód USB jest uszkodzony, urządzenie nie ma zasilania lub port jest zajęty przez inny sprzęt.
Sam komunikat o braku sterownika nie oznacza jeszcze, że trzeba natychmiast instalować przypadkowy pakiet z internetu. Ja zaczynam od sprawdzenia dokładnego modelu urządzenia i wersji systemu, a plik pobieram ze strony producenta albo przez zaufany mechanizm aktualizacji systemu. Programy instalujące sterowniki „automatycznie” bywają wygodne, ale potrafią dobrać niepasującą wersję.
Driver a sterownik PLC
Driver komputera działa w tle jako element systemu operacyjnego. PLC natomiast jest samodzielnym urządzeniem przemysłowym, które ma procesor, pamięć, wejścia, wyjścia i program użytkownika. Aktualizacja drivera w komputerze nie jest tym samym co wgranie programu lub firmware’u do sterownika automatyki.

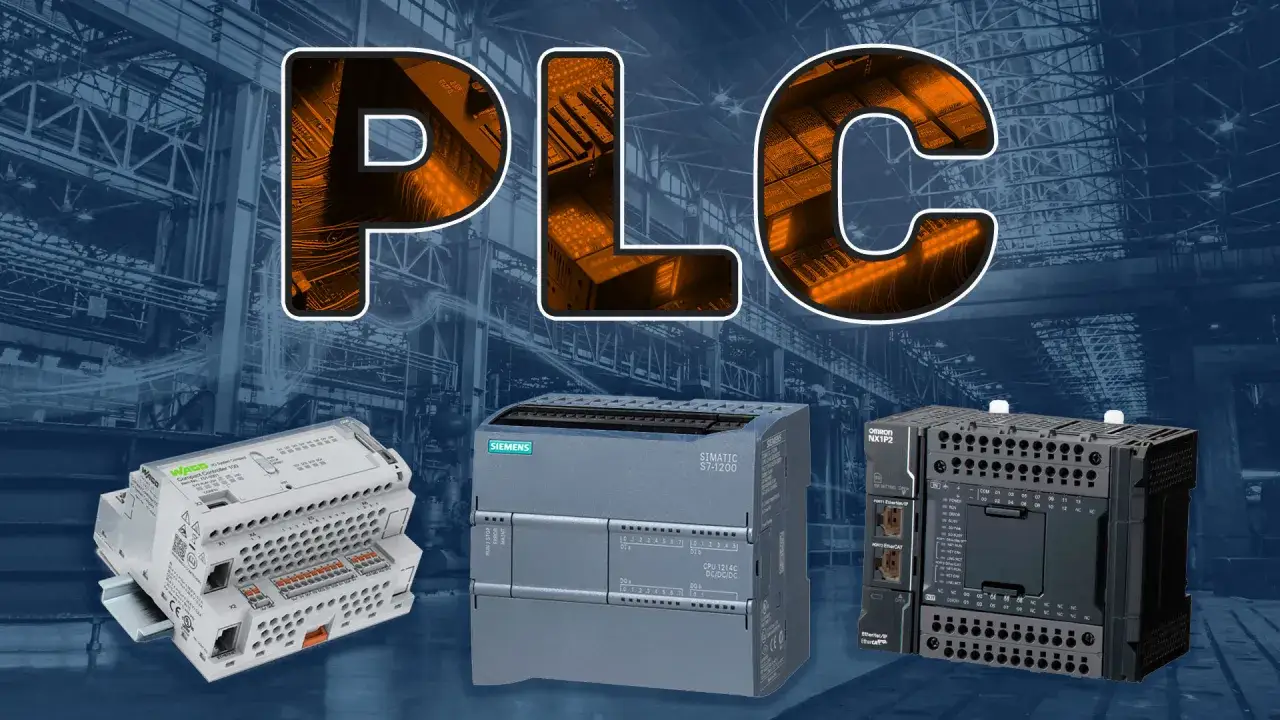

Sterownik PLC podejmuje decyzje na podstawie sygnałów
PLC, czyli programowalny sterownik logiczny, zbiera informacje z obiektu, wykonuje zapisany algorytm i wysyła sygnały do urządzeń wykonawczych. Czujnik może zgłosić obecność elementu, presostat stan ciśnienia, a enkoder położenie wału. Sterownik interpretuje te dane i decyduje, czy uruchomić silnik, zawór, grzałkę albo sygnalizację.
Typowy cykl pracy wygląda tak:
- Odczyt wejść z czujników, przycisków i urządzeń pomiarowych.
- Wykonanie programu zgodnie z warunkami zapisanymi przez automatyka.
- Aktualizacja wyjść, czyli sterowanie przekaźnikami, zaworami, stycznikami lub napędami.
- Obsługa komunikacji, diagnostyki i przejście do następnego cyklu.
Czas jednego cyklu zależy od modelu PLC, długości programu, liczby modułów i komunikacji. W prostych aplikacjach może wynosić kilka milisekund, ale nie wolno zakładać jednej wartości dla każdego systemu. Jeżeli proces wymaga bardzo szybkiej reakcji, trzeba sprawdzić parametry konkretnego sterownika, a nie opierać się na ogólnym opisie.
Wejścia i wyjścia decydują o możliwościach układu
Wejścia cyfrowe rozpoznają stany, na przykład 0 V i 24 V DC. Wejścia analogowe mierzą wartości płynne, takie jak temperatura, ciśnienie lub położenie. Popularne standardy to 0-10 V oraz 4-20 mA, przy czym wybór zależy od czujnika, odległości i odporności instalacji na zakłócenia.
Wyjście sterownika nie zawsze może bezpośrednio zasilić urządzenie. Mały zawór może wymagać przekaźnika pośredniego, stycznika albo osobnego modułu mocy. Szczególnie często popełniany błąd polega na podłączeniu obciążenia o zbyt dużym prądzie do wyjścia PLC, które jest przeznaczone wyłącznie do sterowania.
Najważniejsze rodzaje sterowników w automatyce
Dobór konstrukcji zależy od skali instalacji. Do sterowania jedną prostą maszyną wystarczy często kompaktowy PLC, natomiast rozbudowana linia będzie wymagała modułów wejść i wyjść, sieci przemysłowej oraz rozdzielenia funkcji sterowania i bezpieczeństwa.
| Typ sterownika | Gdzie sprawdza się najlepiej | Najważniejsze ograniczenie |
|---|---|---|
| Kompaktowy | Małe maszyny, pompy, wentylacja, proste układy technologiczne | Ograniczona liczba wejść, wyjść i możliwości rozbudowy |
| Modułowy | Linie produkcyjne, większe maszyny, instalacje z wieloma sygnałami | Wyższy koszt i większe wymagania projektowe |
| Rozproszony | Obiekty, w których moduły I/O znajdują się w kilku szafach lub strefach | Zależność od sieci komunikacyjnej i poprawnej konfiguracji |
| Bezpieczeństwa | Kurtyny, blokady, przyciski awaryjne i funkcje ograniczające ryzyko | Wymaga właściwej oceny ryzyka i zgodnych komponentów |
| Motion control | Serwonapędy, pozycjonowanie, synchronizacja osi | Większa złożoność programowania i strojenia |
Nie traktuję sterownika bezpieczeństwa jako zwykłego PLC z dodatkową naklejką. Funkcje zatrzymania awaryjnego, kontroli osłon czy zapobiegania nieoczekiwanemu rozruchowi muszą być zaprojektowane zgodnie z oceną ryzyka i wymaganiami konkretnej maszyny. Program PLC nie zastępuje całego systemu bezpieczeństwa, jeśli urządzenie nie ma odpowiedniej certyfikacji i architektury.

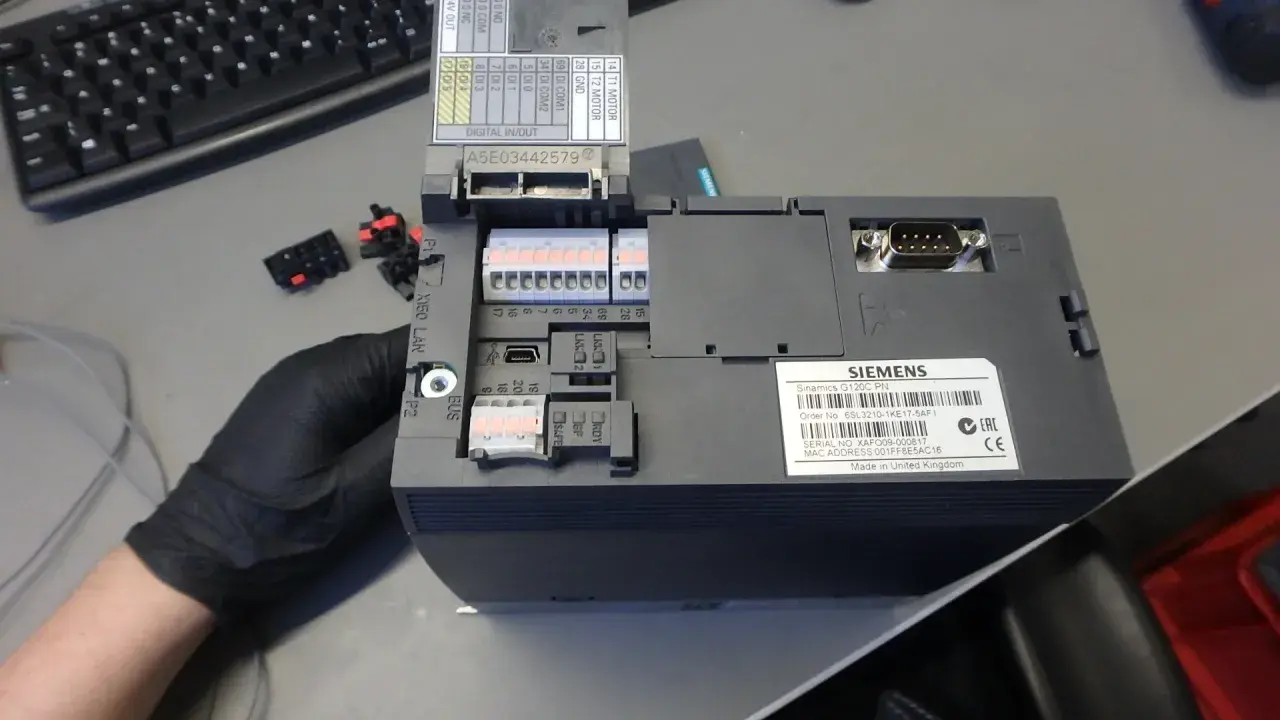

PLC, falownik i sterownik silnika nie są tym samym
PLC może wydać polecenie uruchomienia napędu, ale zwykle nie steruje bezpośrednio energią dostarczaną do silnika. Tę pracę wykonuje falownik lub serwonapęd. Falownik zmienia częstotliwość i napięcie zasilające silnik, dzięki czemu reguluje jego prędkość, a serwonapęd dodatkowo kontroluje pozycję i moment z dużą dokładnością.
Najprostszy układ wygląda tak: czujnik przekazuje informację do PLC, PLC wykonuje logikę, a falownik realizuje polecenie dotyczące silnika. Komunikacja może odbywać się przez sygnały cyfrowe, analogowe albo sieć przemysłową. Różnica ma znaczenie diagnostyczne, bo błąd napędu nie musi oznaczać awarii programu PLC.
Przeczytaj również: Ramka Modbus - RTU, ASCII, TCP - Jak unikać błędów?
Co wybrać do typowej aplikacji
- Do włączania i wyłączania pompy wystarczy PLC z wyjściem sterującym stycznikiem lub falownikiem.
- Do płynnej regulacji prędkości potrzebny jest falownik albo odpowiedni regulator.
- Do precyzyjnego pozycjonowania osi potrzebny będzie serwonapęd, enkoder i właściwy moduł sterowania ruchem.
- Do silnika krokowego stosuje się dedykowany driver, który steruje prądem faz i reaguje na impulsy pozycjonujące.
Najdroższy komponent nie zawsze daje najlepszy efekt. W małej maszynie rozbudowany system motion control może tylko zwiększyć koszty i czas uruchomienia. Z drugiej strony próba obsłużenia szybkiego pozycjonowania prostym wyjściem przekaźnikowym kończy się zwykle niestabilnością i utratą powtarzalności.
Jak dobrać sterownik do maszyny i poprawnie go uruchomić
Pierwszy krok to spisanie wszystkich sygnałów, a nie wybór marki na podstawie popularności. Liczę wejścia cyfrowe i analogowe, wyjścia, wymagane napięcia, rodzaj obciążeń, urządzenia komunikacyjne oraz funkcje bezpieczeństwa. Do liczby punktów dodaję zwykle 20-30% rezerwy, aby drobna rozbudowa nie wymagała wymiany całego sterownika.Przed zakupem sprawdzam także środowisko pracy. Temperatura, wilgoć, pył, drgania, sposób chłodzenia i dostępne miejsce w szafie mogą być ważniejsze niż sama liczba wejść. W warsztacie lub maszynie z dużymi zakłóceniami elektromagnetycznymi znaczenie mają ekranowanie przewodów, prawidłowe uziemienie i separacja przewodów mocy od sygnałowych.
Uruchomienie przeprowadzam etapami:
- Sprawdzam dokumentację, schematy oraz zgodność napięć.
- Weryfikuję zasilanie sterownika i modułów, najczęściej 24 V DC w obwodach sterowania.
- Testuję każde wejście osobno i potwierdzam, czy program widzi właściwy sygnał.
- Uruchamiam wyjścia bez obciążenia lub w bezpiecznym trybie testowym.
- Sprawdzam reakcje awaryjne, blokady, kierunki ruchu i zachowanie po zaniku zasilania.
- Dopiero na końcu wykonuję próbę całego cyklu technologicznego.
Nie pomijam testu po zaniku napięcia. Maszyna powinna po ponownym uruchomieniu przejść do przewidywalnego stanu, a nie samoczynnie ruszyć dlatego, że warunek startu pozostał zapisany w pamięci. Przy pracach przy instalacji elektrycznej stosuję odłączenie energii i procedury bezpieczeństwa, a pomiary pod napięciem zostawiam osobom z odpowiednimi kwalifikacjami.
Diagnostyka zaczyna się od sygnału, nie od wymiany PLC
Uszkodzony sterownik jest możliwy, ale w praktyce częściej problem leży w zasilaniu, przewodzie, czujniku, konfiguracji adresu albo elemencie wykonawczym. Dlatego najpierw patrzę na diody diagnostyczne, komunikaty błędów i aktualny stan wejść oraz wyjść. Jeżeli PLC nie widzi sygnału z czujnika, nie ma sensu analizować warunku programu, dopóki nie potwierdzi się napięcia na wejściu.
| Objaw | Prawdopodobna przyczyna | Pierwsza kontrola |
|---|---|---|
| Brak reakcji całej maszyny | Brak zasilania, bezpiecznik, obwód bezpieczeństwa | Zasilacz, napięcie 24 V DC, sygnały STOP i awaryjne |
| PLC działa, ale nie widzi czujnika | Przerwany przewód, zły typ wejścia, uszkodzony czujnik | Napięcie na zaciskach i stan wejścia w diagnostyce |
| Wyjście jest aktywne, lecz urządzenie nie działa | Uszkodzony przekaźnik, stycznik, zawór lub przewód mocy | Napięcie na wyjściu i element pośredni |
| Błąd komunikacji | Zły adres, prędkość transmisji, terminacja lub przewód | Parametry sieci i diody portów |
| Silnik zatrzymuje się z alarmem | Przeciążenie, zła rampa, temperatura lub błąd falownika | Kod alarmu napędu i parametry obciążenia |
W przypadku komputera kolejność jest podobna, choć skala mniejsza. Sprawdzam, czy urządzenie jest wykrywane, czy nie ma konfliktu w Menedżerze urządzeń, czy problem pojawił się po aktualizacji i czy właściwy pakiet odpowiada modelowi sprzętu. Nie aktualizuję sterownika tylko dlatego, że istnieje nowsza wersja, jeśli obecna działa stabilnie i nie rozwiązuje ona konkretnego problemu.
Co sprawdzić przed zakupem nowego sterownika
Zanim zamówię nowy moduł, porównuję numer katalogowy, wersję sprzętową, typ wyjść, zakres temperatur i sposób programowania. Dwa urządzenia wyglądające niemal identycznie mogą mieć inne napięcia wejściowe, inną pamięć programu albo niekompatybilny moduł komunikacyjny.
W automatyce trzeba również zabezpieczyć kopię programu, parametrów napędu i konfiguracji sieci. Sama wymiana fizycznego PLC może nie przywrócić maszyny do pracy, jeśli nie ma archiwum projektu. Dobrze przygotowana kopia skraca przestój z godzin do kilkunastu minut, choć dokładny czas zależy od sprzętu i procedur odbiorowych.
Najbardziej rozsądna zasada brzmi prosto: najpierw identyfikuję, czy problem dotyczy oprogramowania, logiki, sygnału czy mocy. Dopiero gdy pomiary i diagnostyka wskażą konkretny element, podejmuję decyzję o aktualizacji, naprawie lub wymianie.
Od właściwego rozróżnienia zależy szybka naprawa
Gdy mówimy o sterownikach, trzeba najpierw ustalić, czy chodzi o driver w komputerze, PLC w maszynie, czy układ sterowania napędem. To jedno rozróżnienie porządkuje dalszą diagnostykę i chroni przed kupieniem niepotrzebnego urządzenia.
W prostych układach najwięcej daje poprawne podłączenie sygnałów, zapas wejść i wyjść oraz czytelny program. W bardziej wymagających instalacjach dochodzą komunikacja, bezpieczeństwo funkcjonalne i kontrola ruchu. Dobrze dobrany sterownik nie powinien być po prostu „najmocniejszy”, lecz dopasowany do procesu, warunków pracy i realnego sposobu serwisowania maszyny.
