Dobór manipulatora do stanowiska pracy zaczyna się od prostego pytania: czy urządzenie ma tylko odciążyć operatora, czy samodzielnie realizować zaprogramowany cykl? Najczęściej spotykane rodzaje manipulatorów różnią się kinematyką, napędem, sposobem sterowania i przeznaczeniem, dlatego w tym zestawieniu pokazuję ich mocne strony, ograniczenia oraz praktyczne zastosowania w automatyce.
Najważniejsze różnice wynikają z kinematyki, napędu i sposobu sterowania
- Manipulator może być prowadzony ręcznie, wspomagany napędem albo działać całkowicie automatycznie.
- Konstrukcja kartezjańska dobrze sprawdza się tam, gdzie liczy się prosty ruch liniowy i duża powtarzalność.
- SCARA i delta są projektowane głównie do szybkiego montażu, sortowania i pakowania.
- Robot przegubowy daje największą elastyczność, ale wymaga bardziej rozbudowanego programowania i zabezpieczeń.
- Przy wyborze trzeba sprawdzić nie tylko udźwig, lecz także zasięg, czas cyklu, chwytak, środowisko pracy i integrację z PLC.
Czym właściwie jest manipulator w automatyce
Manipulator to mechanizm złożony z członów połączonych przegubami lub prowadnicami. Jego zadaniem jest chwytanie, przemieszczanie, obracanie albo pozycjonowanie przedmiotu lub narzędzia. Może być sterowany bezpośrednio przez człowieka, przez układ logiczny albo przez programowalny kontroler.
W praktyce często używa się zamiennie określeń manipulator i robot, ale nie zawsze oznaczają dokładnie to samo. Zgodnie z terminologią PN-EN ISO 8373 robot przemysłowy jest automatycznie sterowanym, przeprogramowywalnym manipulatorem działającym co najmniej w trzech osiach. Prosty manipulator pneumatyczny obsługiwany przyciskiem może więc pomagać w produkcji, ale nie musi być robotem przemysłowym w ścisłym znaczeniu.
Ta różnica ma znaczenie przy projektowaniu stanowiska. Urządzenie wspomagające operatora zwykle upraszcza obsługę ciężkiego detalu, natomiast robot przejmuje cały cykl pracy. Z mojego punktu widzenia najczęstszy błąd polega na wybieraniu najbardziej zaawansowanego rozwiązania, choć zadanie wymaga tylko bezpiecznego podnoszenia i obrotu ładunku.
Typy wynikające z budowy kinematycznej
Kinematyka opisuje sposób, w jaki człony manipulatora poruszają się względem siebie. To właśnie ona decyduje o kształcie przestrzeni roboczej, szybkości, sztywności oraz łatwości dotarcia do detalu.
Manipulator kartezjański
Wykorzystuje najczęściej trzy prostopadłe osie liniowe, odpowiadające kierunkom X, Y i Z. Przypomina bramę lub układ prowadnic, dlatego jego przestrzeń robocza ma kształt prostokątnej bryły.
Jest dobrym wyborem do paletyzacji, transportu detali, obsługi obrabiarek i aplikacji wymagających długich przesuwów. Konstrukcja pozostaje sztywna i stosunkowo łatwa do zaprogramowania, ale zajmuje dużo miejsca, a dostęp do detalu z nietypowej strony bywa ograniczony.
Manipulator cylindryczny i sferyczny
Układ cylindryczny łączy obrót wokół osi z ruchami liniowymi, dzięki czemu obsługuje przestrzeń przypominającą walec. Wersja sferyczna, nazywana też polarną, wykorzystuje większy udział osi obrotowych i pracuje w przestrzeni zbliżonej do wycinka kuli.
Oba rozwiązania mają dziś mniejsze znaczenie niż konstrukcje kartezjańskie, SCARA czy przegubowe, ale nadal mogą być przydatne w specjalistycznych stanowiskach o określonej geometrii. Nie warto ich skreślać tylko dlatego, że rzadziej pojawiają się w katalogach.
Manipulator SCARA
SCARA ma zwykle cztery osie. Dwa przeguby obrotowe zapewniają szybki ruch w poziomie, oś pionowa odpowiada za podnoszenie, a ostatnia oś za obrót narzędzia. Konstrukcja jest podatna w płaszczyźnie poziomej, ale sztywna pionowo, co sprzyja wciskaniu i montażowi elementów.
Ten typ stosuje się przy montażu elektroniki, pobieraniu detali z podajnika, skręcaniu, dozowaniu i pakowaniu. SCARA jest szybki i precyzyjny, lecz jego przestrzeń robocza oraz elastyczność są mniejsze niż w robocie sześcioosiowym.
Roboty przegubowe i równoległe do bardziej złożonych zadań

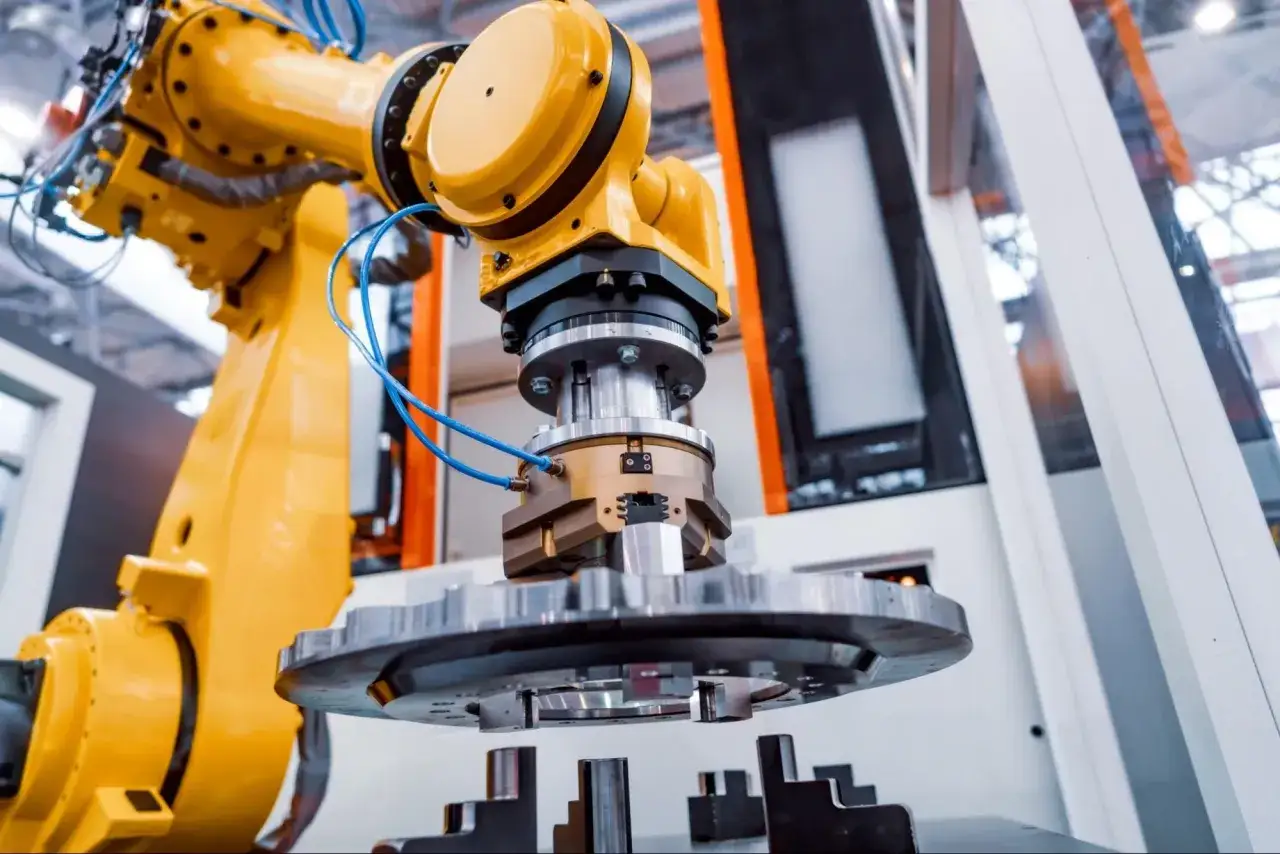

Manipulator antropomorficzny
Robot przegubowy przypomina budową ludzkie ramię. Najczęściej ma sześć osi obrotowych, dzięki czemu może ustawić narzędzie niemal pod dowolnym kątem. To uniwersalne rozwiązanie do spawania, malowania, klejenia, obróbki, paletyzacji i obsługi maszyn.
Największa zaleta to swoboda ruchu przy niewielkiej powierzchni podstawy. Ceną za tę elastyczność jest trudniejsze programowanie, możliwość występowania pozycji osobliwych oraz większa wrażliwość na błędy w konfiguracji przestrzeni roboczej. Przy prostym pobieraniu detalu z jednej pozycji robot przegubowy może być po prostu niepotrzebnie drogi.Manipulator delta
Manipulator delta ma kilka lekkich ramion połączonych równolegle z ruchomą platformą. Silniki zwykle pozostają nieruchome na górnej konstrukcji, a masa części ruchomych jest niewielka. Dzięki temu urządzenie osiąga bardzo krótkie czasy cyklu.
Najczęściej spotyka się je w sortowaniu, pakowaniu produktów spożywczych, kompletowaniu małych elementów i aplikacjach pick and place. Delta wygrywa szybkością, ale ma ograniczony udźwig i mniejszą swobodę orientowania narzędzia niż robot sześcioosiowy.
Manipulator równoległy
W konstrukcjach równoległych kilka ramion wspólnie podtrzymuje platformę roboczą. Taki układ zapewnia wysoką sztywność i dobre właściwości dynamiczne, jednak wymaga dokładnego modelu kinematycznego oraz precyzyjnego sterowania.
Rozwiązania te stosuje się tam, gdzie liczy się szybkość, stabilność albo bardzo dokładne pozycjonowanie. W typowej małej aplikacji mogą być trudniejsze w serwisowaniu, dlatego ich wybór powinien wynikać z konkretnych wymagań, a nie z samej nowoczesności konstrukcji.
Podział według napędu
Napęd wpływa na siłę, szybkość, dokładność, koszty utrzymania i warunki pracy. Nie istnieje jeden najlepszy wariant. Inne wymagania ma lekkie stanowisko montażowe, a inne manipulator do przenoszenia stalowych elementów.
| Rodzaj napędu | Najważniejsze zalety | Ograniczenia | Typowe zastosowania |
|---|---|---|---|
| Mechaniczny lub ręczny | Niska złożoność, łatwa obsługa, małe wymagania serwisowe | Ograniczona automatyzacja i zależność od operatora | Podnoszenie, obracanie i pozycjonowanie detali |
| Pneumatyczny | Szybka praca, prosta konstrukcja, dobre działanie w trudnych warunkach | Mniejsza precyzja, hałas i koszt sprężonego powietrza | Chwytanie, podnoszenie, docisk i krótkie ruchy |
| Elektryczny | Precyzyjne sterowanie, programowanie pozycji, łatwa integracja z automatyką | Wyższa cena i większe wymagania wobec elektroniki | Montaż, handling, CNC, roboty sześcioosiowe |
| Hydrauliczny | Duża siła i możliwość przenoszenia ciężkich ładunków | Ryzyko wycieków, większa obsługa i rozbudowana instalacja | Ciężkie aplikacje przemysłowe i specjalistyczne |
Manipulatory ręczne często mają przeciwwagę, sprężynę albo siłownik pneumatyczny, który kompensuje ciężar ładunku. Operator prowadzi wtedy detal niewielką siłą, a urządzenie przejmuje jego masę. To rozwiązanie bywa znacznie rozsądniejsze niż pełna robotyzacja, szczególnie gdy produkcja jest zmienna i nie ma wielu powtarzalnych cykli.
Napęd elektryczny wybieram przede wszystkim wtedy, gdy potrzebna jest powtarzalność pozycji, regulowana prędkość i komunikacja z PLC. Pneumatyka sprawdza się świetnie w szybkich, prostych ruchach, ale nie powinna być stosowana tylko dlatego, że instalacja sprężonego powietrza już istnieje. Straty energii i problemy z regulacją mogą później przewyższyć początkową oszczędność.
Manipulatory ręczne, automatyczne i współpracujące
Drugim ważnym kryterium jest sposób sterowania. Ten sam układ mechaniczny może działać jako urządzenie prowadzone przez człowieka albo jako element zautomatyzowanej linii.

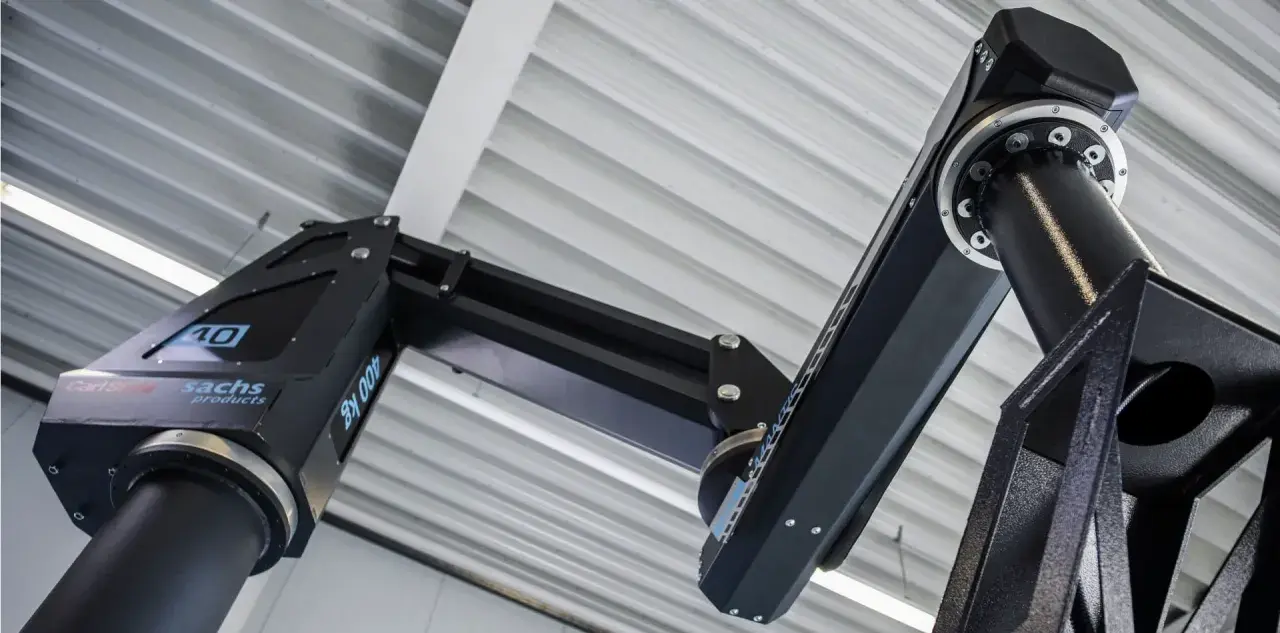

Manipulatory ręczne i wspomagane
Operator steruje ruchem za pomocą rękojeści, przycisków, joysticka lub rozdzielacza pneumatycznego. W wersji wspomaganej napęd rozpoznaje kierunek działania i zmniejsza siłę potrzebną do przesunięcia ładunku.
Takie urządzenia są przydatne przy ciężkich, ale nieregularnych detalach. Nie zastępują człowieka w ocenie jakości ani dopasowaniu elementu, za to ograniczają przeciążenia i przyspieszają pracę.
Manipulatory programowalne
Robot wykonuje zapisaną sekwencję ruchów na podstawie programu, sygnałów z czujników oraz komunikatów z nadrzędnego sterownika. Może pobierać detal, sprawdzać jego obecność, odkładać go w określonym miejscu i powtarzać cykl przez wiele godzin.
Automatyzacja ma sens wtedy, gdy zadanie jest powtarzalne, mierzalne i wystarczająco stabilne. Jeżeli każdy detal wymaga innego ustawienia, a operator często zmienia sposób pracy, koszt programowania i przezbrojeń może okazać się zbyt wysoki.
Przeczytaj również: Win + Ctrl + Shift + B - Reset sterownika grafiki Windows
Coboty
Kobot to robot współpracujący, zaprojektowany do pracy w pobliżu człowieka przy zastosowaniu odpowiednich funkcji ograniczających ryzyko. Nie oznacza to, że można ustawić go bez osłon w dowolnym miejscu. Trzeba przeprowadzić ocenę ryzyka, dobrać bezpieczny chwytak i sprawdzić możliwe scenariusze kontaktu z operatorem.
Coboty dobrze sprawdzają się przy montażu, kontroli, obsłudze maszyn i lekkim paletyzowaniu. Ich przewaga pojawia się tam, gdzie produkcja jest elastyczna, a stanowisko trzeba szybko przezbroić. Przy bardzo dużej prędkości i ciężkich ładunkach klasyczny robot w celi ochronnej zwykle będzie wydajniejszy.
Jak dobrać manipulator do konkretnego stanowiska
Najpierw opisuję sam proces, a dopiero później szukam typu urządzenia. Trzeba ustalić masę detalu wraz z chwytakiem, wymagany zasięg, liczbę ruchów, czas cyklu i dokładność odkładania. Pominięcie chwytaka jest częstym błędem, ponieważ jego masa zmniejsza dostępny udźwig całego manipulatora.
| Kryterium | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Udźwig | Masa detalu, chwytaka i przewodów | Zapobiega przeciążeniu osi i spadkowi dokładności |
| Zasięg | Najdalszy i najwyższy punkt pracy | Chroni przed wyborem urządzenia, które nie dosięgnie stanowiska |
| Czas cyklu | Liczba operacji na minutę lub godzinę | Decyduje o wydajności i wyborze między SCARA, deltą a robotem przegubowym |
| Dokładność i powtarzalność | Wymagana tolerancja pozycjonowania | Pomaga dobrać napęd, czujniki i konstrukcję osi |
| Środowisko | Pył, wilgoć, temperatura, środki myjące | Wpływa na obudowy, stopień ochrony i materiały |
| Integracja | PLC, czujniki, sieć przemysłowa, bezpieczeństwo | Decyduje o czasie uruchomienia i późniejszym serwisie |
Dokładność i powtarzalność nie są tym samym. Powtarzalność mówi, czy urządzenie wraca w to samo miejsce, natomiast dokładność określa, jak blisko znajduje się ono od pozycji zadanej. Robot może więc być bardzo powtarzalny, ale wymagać kalibracji, jeśli jego geometria albo sposób montażu powoduje stałe przesunięcie.
Przed zamówieniem sprawdzam także sposób mocowania, prowadzenie przewodów, dostęp serwisowy i możliwość ręcznego odblokowania osi. Sama karta katalogowa nie odpowie na pytanie, czy urządzenie da się wygodnie wyczyścić, przezbroić i naprawić na konkretnej hali.
Błędy, które najczęściej komplikują wdrożenie
Pierwszym błędem jest dobieranie manipulatora wyłącznie według udźwigu. Urządzenie może podnieść określoną masę, ale nie osiągnie wymaganej dynamiki, jeśli detal znajduje się na końcu zasięgu albo chwytak ma duży moment bezwładności.
Drugim problemem bywa niewłaściwy chwytak. Przyssawka próżniowa dobrze działa na gładkich powierzchniach, ale może tracić przyczepność przy porowatym materiale, oleju lub nieszczelności. Chwytak mechaniczny daje większą pewność, lecz może uszkodzić delikatny element i wymaga kontroli siły zacisku.
Nie należy też traktować czujników jako dodatku. Detekcja obecności detalu, kontrola pozycji chwytaka, pomiar ciśnienia i potwierdzenie zamknięcia szczęk często decydują o tym, czy stanowisko zatrzyma się bezpiecznie po błędzie, czy uszkodzi produkt.
Ostatnia pułapka to pominięcie człowieka w projekcie. Operator musi mieć wygodny dostęp do przezbrojenia, jasne przyciski sterujące i możliwość zatrzymania urządzenia. Dobrze zaprojektowany manipulator nie tylko wykonuje ruch, ale też przewidywalnie reaguje na awarie, brak detalu i przerwanie cyklu.
Jak przełożyć klasyfikację na rozsądną decyzję
Do prostego podnoszenia i obracania ciężkiego elementu najczęściej wystarczy manipulator ręczny z równoważeniem. Do szybkiego montażu małych części lepiej pasuje SCARA, do sortowania lekkich produktów delta, a do spawania lub pracy pod wieloma kątami robot przegubowy. Długie, regularne przesuwy naturalnie prowadzą w stronę układu kartezjańskiego.
Najlepszy wybór nie jest więc najbardziej zaawansowanym urządzeniem, tylko takim, które łączy wymaganą funkcjonalność z prostotą obsługi i serwisu. Gdy ruch, napęd, chwytak i sterowanie są dobrane jako jeden system, automat pracuje stabilnie, a jego późniejsza rozbudowa nie wymaga kosztownej przebudowy całego stanowiska.
