PLC zamienia sygnały z czujników w uporządkowane działanie maszyny
- PLC to przemysłowy komputer przeznaczony do sterowania maszynami i procesami.
- Jego praca opiera się na cyklu odczyt wejść, wykonanie programu, aktualizacja wyjść.
- Najważniejsze elementy to CPU, pamięć, zasilacz oraz moduły wejść i wyjść.
- Program można tworzyć między innymi w językach LD, FBD, ST i SFC zgodnych z IEC 61131-3.
- Dobór urządzenia zależy od liczby sygnałów, rodzaju obciążenia, komunikacji i wymaganej funkcji bezpieczeństwa.

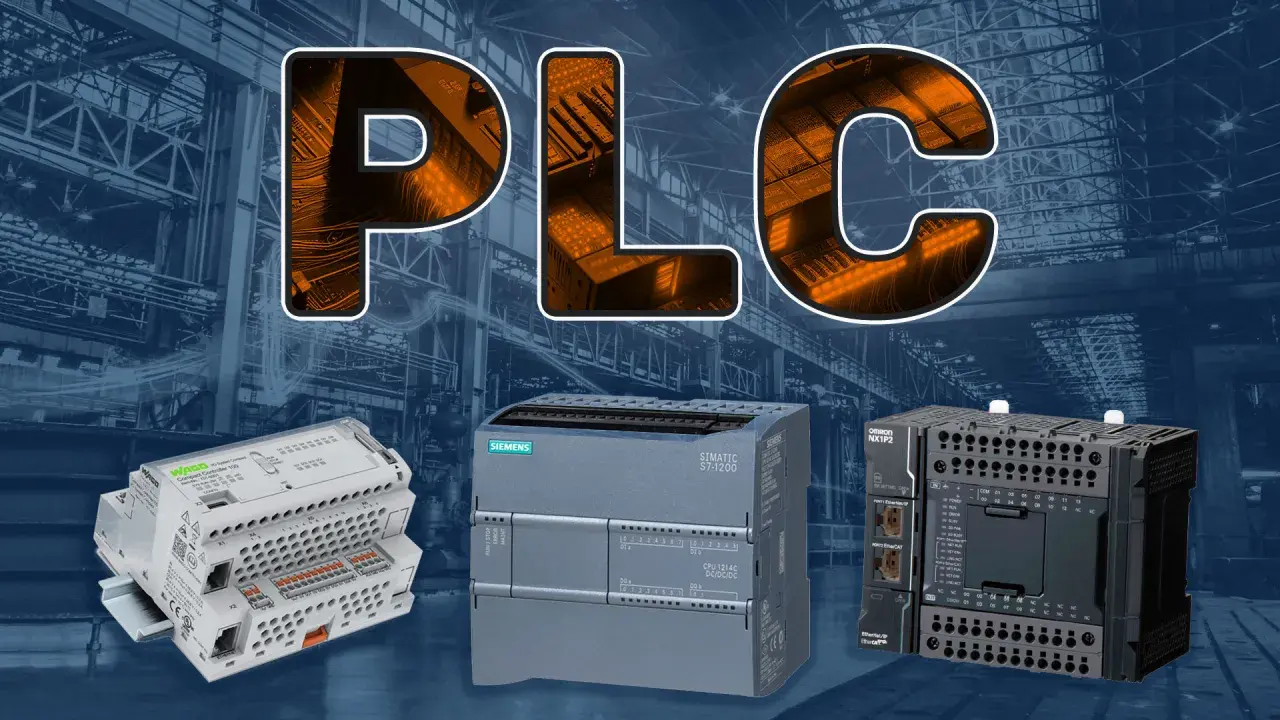

Czym jest programowalny sterownik logiczny
Programowalny sterownik logiczny to specjalizowany komputer przemysłowy, który odbiera informacje z urządzeń zewnętrznych, przetwarza je według zapisanego programu i steruje elementami wykonawczymi. Czujnik może wykryć obecność detalu, termopara zmierzyć temperaturę, a przycisk przekazać polecenie startu. PLC interpretuje te sygnały i decyduje, co ma wydarzyć się dalej.
Najprościej można porównać go do operatora, który stale obserwuje maszynę, zna ustalone reguły i reaguje bez zmęczenia. Różnica polega na tym, że sterownik wykonuje decyzje według programu, a zmianę logiki można wprowadzić bez przebudowy całej szafy elektrycznej. Według TME urządzenia tego typu służą zarówno do prostego sterowania, jak i do obsługi złożonych procesów automatyki.
W praktyce PLC zastępuje rozbudowane układy styczników, przekaźników czasowych i liczników. Nie oznacza to jednak, że każdy problem należy rozwiązać dużym sterownikiem. Do sterowania oświetleniem, wentylatorem czy małą pompą wystarczy często kompaktowy moduł logiczny, natomiast linia produkcyjna może wymagać systemu modułowego z rozproszonymi wejściami, szybką komunikacją i obsługą ruchu.
Jak działa sterownik PLC podczas pracy maszyny
Typowy sterownik wykonuje program w powtarzalnym cyklu skanowania. Najpierw odczytuje stany wejść, później oblicza logikę programu, a na końcu przekazuje wyniki na wyjścia. Cykl powtarza się wiele razy na sekundę, dlatego z perspektywy człowieka urządzenie reaguje niemal natychmiast.
- Odczyt wejść - sterownik sprawdza sygnały z przycisków, czujników, wyłączników krańcowych i przetworników.
- Wykonanie programu - CPU analizuje warunki, timery, liczniki, wartości analogowe i komunikaty z innych urządzeń.
- Aktualizacja wyjść - sterownik włącza lub wyłącza przekaźniki, zawory, styczniki, lampki albo wysyła polecenie do napędu.
- Diagnostyka i komunikacja - urządzenie może zapisać błąd, przesłać dane do panelu HMI lub wymienić informacje z innym sterownikiem.
Przykład jest prosty. Czujnik poziomu informuje, że zbiornik jest pusty, PLC uruchamia pompę, a po osiągnięciu górnego poziomu wyłącza ją. Jeżeli dodatkowo zadziała zabezpieczenie silnika, program może zablokować ponowny start i wyświetlić alarm. To właśnie połączenie logiki, czasu i diagnostyki odróżnia sterownik od zwykłego przełącznika.
Trzeba pamiętać, że reakcja nie zawsze jest absolutnie natychmiastowa. Opóźnienie zależy od czasu cyklu, rodzaju wejścia, filtrów programowych, komunikacji i obciążenia CPU. W aplikacjach wymagających bardzo szybkiej reakcji stosuje się wejścia szybkiego zliczania, przerwania sprzętowe albo dedykowane moduły, zamiast opierać wszystko na zwykłym cyklu programu.
Z czego składa się system sterowania

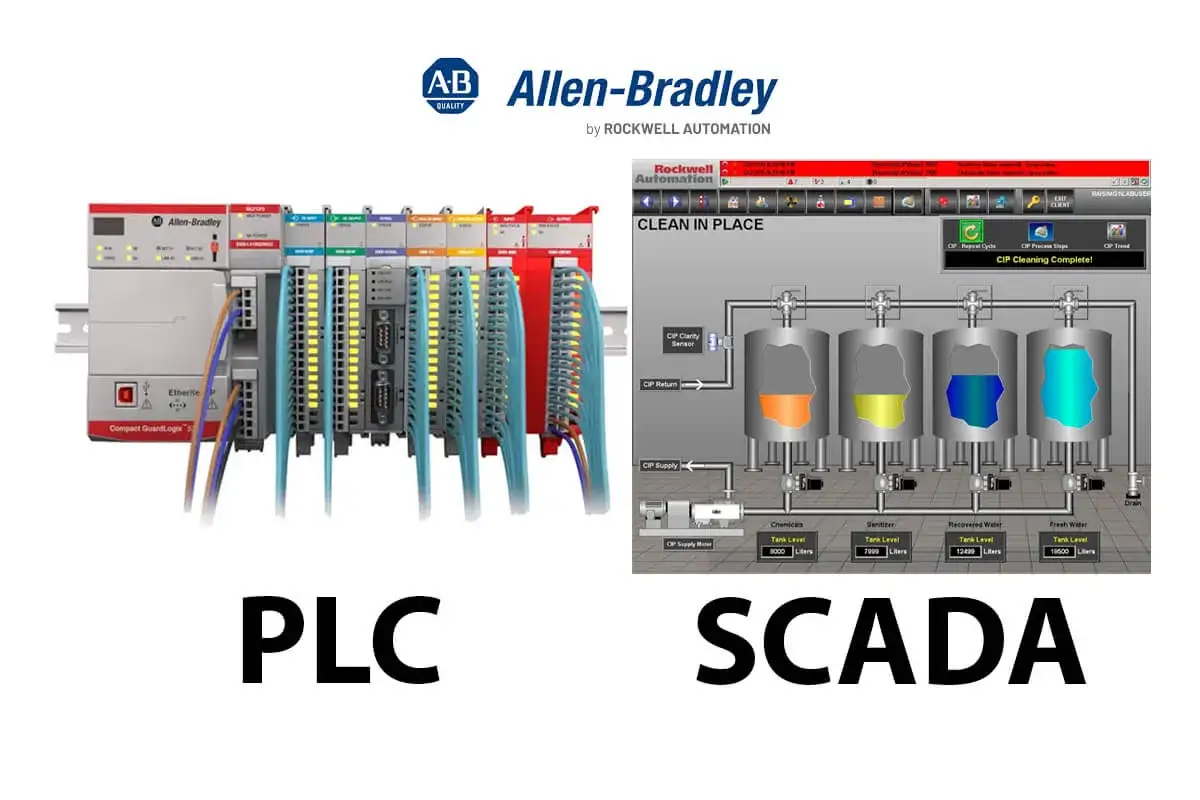

Podstawą jest jednostka centralna CPU. Wykonuje program, przechowuje dane i nadzoruje komunikację. W małych modułach logicznych CPU, zasilacz i wejścia mogą znajdować się w jednej obudowie. W większych instalacjach poszczególne części dobiera się osobno, co ułatwia rozbudowę i serwis.
Wejścia cyfrowe i analogowe
Wejście cyfrowe rozpoznaje głównie dwa stany, na przykład 0 V i 24 V DC albo styk otwarty i zamknięty. Podłącza się do niego między innymi przyciski, czujniki indukcyjne, wyłączniki krańcowe i sygnały z zabezpieczeń.
Wejście analogowe odczytuje wartość zmienną, taką jak temperatura, ciśnienie, poziom lub prędkość. Najczęściej spotyka się sygnały 0-10 V oraz 4-20 mA. Zakres 4-20 mA jest popularny w przemyśle, ponieważ przerwanie przewodu można łatwiej odróżnić od wartości zerowej.
Wyjścia cyfrowe i analogowe
Wyjście cyfrowe steruje urządzeniem w sposób załącz-wyłącz. Może podać sygnał na cewkę stycznika, zawór elektromagnetyczny lub lampkę. Trzeba sprawdzić, czy wyjście jest przekaźnikowe, tranzystorowe lub triakowe, ponieważ każda wersja ma inne ograniczenia dotyczące napięcia, prądu i częstotliwości przełączania.
Wyjście analogowe służy do płynnego zadawania wartości. PLC może na przykład wysłać sygnał 0-10 V do falownika i zmienić prędkość silnika albo ustawić pozycję zaworu. Samo wyjście nie zastępuje jednak falownika, serwonapędu czy odpowiedniego układu mocy. Sterownik przekazuje polecenie, ale wykonaniem energii zajmuje się właściwe urządzenie wykonawcze.
Zasilanie, komunikacja i panel operatorski
W szafie sterowniczej ważne są także zasilacz 24 V DC, zabezpieczenia, moduły komunikacyjne i elementy wykonawcze. Panel HMI pozwala operatorowi obserwować stany, zmieniać parametry i potwierdzać alarmy. Z kolei sieci takie jak Ethernet przemysłowy, Modbus TCP, Modbus RTU czy PROFINET umożliwiają wymianę danych z napędami, licznikami, komputerem nadrzędnym i innymi sterownikami.
Wybierając moduły, nie liczę wyłącznie punktów wejścia i wyjścia. Zostawiam zapas, zwykle co najmniej 10-20% wolnych kanałów, bo dodatkowy czujnik lub sygnał diagnostyczny pojawia się szybciej, niż zakłada pierwszy projekt. Zbyt ciasny dobór bywa pozornie tańszy, ale utrudnia każdą późniejszą zmianę.
Jak programuje się sterowniki programowalne
Program nie jest zwykłą listą komend. Opisuje warunki, zależności, sekwencje i reakcje na błędy. Standard IEC 61131-3 porządkuje popularne sposoby programowania, dzięki czemu automatyk może dobrać formę zapisu do rodzaju zadania.
| Język | Do czego pasuje | Co go wyróżnia |
|---|---|---|
| LD | Logika przekaźnikowa i proste blokady | Przypomina schemat drabinkowy, dlatego jest czytelny dla elektryków |
| FBD | Regulatory, timery i połączenia bloków | Pozwala budować program z graficznych bloków funkcyjnych |
| ST | Obliczenia, tablice i bardziej złożone algorytmy | Ma formę tekstową i przypomina klasyczny język programowania |
| SFC | Procesy etapowe i sekwencje maszyn | Pokazuje kolejne kroki, przejścia i warunki ich wykonania |
Przy prostej maszynie często zaczynam od schematu LD albo FBD, bo łatwo prześledzić, dlaczego dane wyjście zostało włączone. Przy większym projekcie ważniejsze od samego języka stają się czytelna struktura programu, nazwy zmiennych i obsługa stanów awaryjnych.
Dobry program powinien rozróżniać co najmniej stan postoju, gotowość, pracę, zatrzymanie kontrolowane i awarię. Częsty błąd polega na napisaniu wyłącznie logiki start-stop. Maszyna działa wtedy w idealnych warunkach, ale nie wiadomo, co ma zrobić po zaniku zasilania, utracie komunikacji albo zadziałaniu czujnika przeciążenia.
Gdzie PLC sprawdza się najlepiej
Zakres zastosowań jest szeroki, ale szczególnie dobrze widać go w technice warsztatowej i instalacjach przemysłowych. Sterownik może koordynować wiele prostych urządzeń, pilnować kolejności operacji i rejestrować nieprawidłowości, których operator nie zauważyłby od razu.
Przykład z pompą i zbiornikiem
PLC odczytuje dwa czujniki poziomu, steruje pompą i reaguje na zabezpieczenie silnika. Program może zapobiec jednoczesnemu uruchomieniu dwóch pomp, przełączać pompę rezerwową po określonej liczbie cykli oraz zgłaszać alarm przy zbyt długim napełnianiu. Największą korzyścią jest tutaj kontrola warunków brzegowych, a nie samo włączanie silnika.
Przykład z przenośnikiem
Czujnik obecności detalu uruchamia taśmę, enkoder kontroluje jej ruch, a wyłącznik krańcowy potwierdza pozycję elementu. Po wykryciu zatoru sterownik zatrzymuje napęd i zapisuje przyczynę. W takim układzie PLC porządkuje sekwencję, która przy wielu przekaźnikach szybko stałaby się trudna do rozbudowy.
Przeczytaj również: PROFINET czy PROFIBUS - Co wybrać? Porównanie i porady
Przykład z warsztatem i wentylacją
W niewielkim zakładzie moduł logiczny może sterować wentylatorem zależnie od temperatury, wilgotności lub stężenia określonej substancji. Można dodać opóźnienie wyłączenia, harmonogram pracy i ręczne sterowanie z panelu. Do takiego zadania nie potrzeba rozbudowanego systemu przemysłowego, ale trzeba poprawnie dobrać czujniki i zabezpieczenia elektryczne.
PLC nie jest jednak automatycznie urządzeniem bezpieczeństwa. Zwykły sterownik może wykrywać otwarcie osłony i zatrzymywać napęd, ale funkcje związane z ochroną życia wymagają właściwie zaprojektowanego obwodu bezpieczeństwa, przekaźnika safety lub sterownika fail-safe oraz oceny ryzyka. Programowa blokada w standardowym CPU nie zawsze spełnia wymagania ochrony maszyny.
Jak wybrać sterownik do konkretnej instalacji
Najpierw spisuję wszystkie sygnały, a dopiero później oglądam katalogi producentów. Liczę osobno wejścia cyfrowe, wyjścia cyfrowe, kanały analogowe, szybkie wejścia, enkodery i urządzenia komunikujące się po sieci. Do każdego punktu dopisuję napięcie, typ sygnału oraz informację, czy będzie potrzebny w przyszłości.
- Liczba wejść i wyjść powinna uwzględniać zapas na rozbudowę.
- Rodzaj wyjścia musi pasować do sterowanego obciążenia i częstotliwości przełączania.
- Wydajność CPU ma znaczenie przy dużym programie, szybkich procesach i wielu połączeniach.
- Komunikacja powinna odpowiadać falownikom, panelom HMI i systemom nadrzędnym.
- Warunki środowiskowe obejmują temperaturę, wilgoć, pył, drgania i zakłócenia elektromagnetyczne.
- Serwis zależy od dostępności części, oprogramowania i osób znających daną platformę.
Do małego, samodzielnego układu rozsądny bywa kompaktowy moduł logiczny. Siemens opisuje rodzinę LOGO! jako rozwiązanie do prostych zadań, takich jak sterowanie pompami, oświetleniem, wentylacją czy niewielkimi maszynami. Gdy pojawiają się napędy, rozbudowana diagnostyka, większa liczba modułów lub sieć PROFINET, lepiej wybrać pełny sterownik PLC z możliwością skalowania.
Nie kieruję się wyłącznie ceną urządzenia. Koszt całego rozwiązania obejmuje również oprogramowanie, moduły rozszerzeń, zasilacz, komunikację, panel operatorski, uruchomienie i późniejszy serwis. Tani sterownik bez wsparcia lub z niepasującymi modułami może finalnie kosztować więcej niż popularna platforma z dobrze dostępną dokumentacją.
Co najczęściej psuje działanie układu
Najwięcej problemów nie wynika z samego PLC, lecz z błędnego projektu instalacji. Często spotykam źle opisane przewody, brak separacji sygnałów analogowych, wspólny przewód dla obwodów o różnym przeznaczeniu albo podłączanie cewki bez ochrony przed przepięciem. Sterownik wykonuje wtedy program poprawnie, ale otrzymuje zakłócone dane lub steruje obciążeniem w nieodpowiedni sposób.
Drugim problemem jest brak testów w stanach nietypowych. Program trzeba sprawdzić po zaniku zasilania, przerwaniu przewodu, utracie czujnika, ręcznym przełączeniu trybu oraz ponownym uruchomieniu maszyny. Szczególnie istotne jest ustalenie, czy po powrocie napięcia wyjścia pozostają wyłączone, czy urządzenie może samoczynnie wznowić pracę.
Unikam też upychania całej logiki w jednym dużym bloku. Podział na funkcje, takie jak sterowanie napędem, alarmy, tryb ręczny i sekwencja automatyczna, ułatwia diagnostykę. Czytelny program skraca przestój, bo serwisant szybciej znajduje przyczynę zamiast analizować setki przypadkowo nazwanych zmiennych.
Warto archiwizować program, konfigurację sprzętową i wersję oprogramowania. Sama kopia pliku projektu może nie wystarczyć, jeśli później zabraknie informacji o adresach wejść, parametrach falownika albo zmianach wykonanych podczas uruchomienia. Dokumentacja jest częścią systemu automatyki, a nie dodatkiem tworzonym dopiero po awarii.
Od czego zacząć pierwszą aplikację z PLC
Najbezpieczniej wybrać mały, dobrze określony proces, na przykład sterowanie wentylatorem, pompą demonstracyjną lub siłownikiem z dwoma czujnikami położenia. Najpierw rozrysowuję sekwencję działania, później tworzę listę wejść i wyjść, a dopiero na końcu piszę program. Taka kolejność ogranicza poprawianie projektu na ślepo.
- Opisz normalną pracę i wszystkie warunki zatrzymania.
- Dobierz napięcia, czujniki, elementy wykonawcze oraz moduły wejść i wyjść.
- Zaprogramuj tryb ręczny i automatyczny z wyraźnym rozdzieleniem funkcji.
- Dodaj alarmy, blokady i reakcję na utratę sygnału.
- Przetestuj program najpierw w symulatorze, a później na odłączonym obciążeniu.
- Udokumentuj adresy, parametry i wersję uruchomionego programu.
Na początku nie skupiałbym się na najbardziej zaawansowanych funkcjach. Więcej daje poprawne opanowanie wejść, wyjść, timerów, liczników, blokad i diagnostyki niż efektowny, ale nieczytelny algorytm. Gdy podstawowy układ działa stabilnie, można dodawać wizualizację, rejestrację danych i komunikację z innymi systemami.
PLC ma sens wtedy, gdy sterowanie ma się zmieniać razem z maszyną
Programowalny sterownik logiczny jest dobrym wyborem, gdy instalacja ma reagować na wiele sygnałów, realizować sekwencje albo wymagać zmian bez przebudowy przewodów. Jego przewaga rośnie wraz z liczbą warunków, alarmów i urządzeń współpracujących.
Do prostego zadania wystarczy mały moduł logiczny, a do rozbudowanej maszyny potrzebny będzie skalowalny PLC z odpowiednią komunikacją, diagnostyką i ewentualnymi funkcjami bezpieczeństwa. Najlepszy efekt daje nie największy sterownik, lecz urządzenie dopasowane do procesu, zaprojektowane z zapasem i dobrze udokumentowane.
W automatyce właśnie te trzy elementy robią największą różnicę: poprawnie opisany proces, właściwie dobrane sygnały oraz program, który przewiduje także sytuacje awaryjne. Dzięki temu sterownik nie tylko uruchamia maszynę, ale pomaga utrzymać jej pracę w sposób przewidywalny i łatwy do serwisowania.
