Gdy maszyna zatrzymuje się po naciśnięciu przycisku, a przenośnik ma ruszyć dopiero po spełnieniu kilku warunków, za całą logikę zwykle odpowiada sterownik PLC. W tym artykule pokazuję, jak wygląda programowanie PLC w praktyce, jakie języki i narzędzia warto znać, jak zaplanować pierwszy projekt oraz gdzie najczęściej pojawiają się błędy.
Najważniejsze informacje o tworzeniu programów dla sterowników PLC
- PLC wykonuje program cyklicznie, odczytując wejścia, przeliczając logikę i aktualizując wyjścia.
- LD, FBD i ST to najczęściej używane języki zgodne z normą IEC 61131-3.
- Dobry projekt zaczyna się od listy wejść, wyjść i stanów awaryjnych, a nie od pisania pierwszego fragmentu kodu.
- Symulacja i diagnostyka online pozwalają znaleźć wiele problemów bez podłączania maszyny.
- Obwodów bezpieczeństwa nie wolno opierać wyłącznie na zwykłym programie PLC, jeśli wymagany jest sterownik lub moduł safety.
Na czym polega programowanie PLC i jak sterownik wykonuje kod
Tworzenie programu dla PLC polega na zapisaniu warunków, sekwencji i reakcji, które mają sterować maszyną lub instalacją. Sterownik może na przykład sprawdzić, czy zamknięto osłonę, czy czujnik wykrył detal i czy operator nacisnął przycisk start. Dopiero gdy wszystkie warunki są spełnione, włączy napęd, zawór albo lampkę sygnalizacyjną.
W odróżnieniu od typowej aplikacji komputerowej sterownik pracuje w cyklu skanowania. Najpierw odczytuje stan wejść, później wykonuje program, a na końcu zapisuje stany wyjść. Całość powtarza się bez przerwy, często w czasie od kilku do kilkudziesięciu milisekund, zależnie od modelu PLC, długości programu i liczby obsługiwanych funkcji.
Ta zasada ma praktyczne konsekwencje. Jeśli wejście zmieni stan na krótko, sterownik może go nie zauważyć, dlatego przy przyciskach i czujnikach stosuje się filtrację, opóźnienia albo detekcję zbocza. Nie można też bez namysłu ustawiać wyjścia w kilku miejscach programu, ponieważ ostateczny stan może zależeć od kolejności wykonywania bloków.
Co znajduje się w typowym projekcie
- Wejścia cyfrowe odpowiadają za sygnały typu start, stop, krańcówka lub czujnik obecności.
- Wyjścia cyfrowe sterują przekaźnikami, stycznikami, zaworami i sygnalizacją.
- Sygnały analogowe przenoszą wartości takie jak temperatura, ciśnienie lub prędkość.
- Zmienne wewnętrzne przechowują stany, blokady, liczniki i wyniki obliczeń.
- Timery i liczniki realizują opóźnienia, odmierzanie czasu oraz zliczanie cykli.
Sam sterownik nie rozwiązuje problemu automatycznie. Programista musi jeszcze opisać, co ma się wydarzyć po zaniku zasilania, błędzie czujnika, ręcznym przełączeniu trybu albo zatrzymaniu awaryjnym. To właśnie te sytuacje odróżniają działający pokaz od rozwiązania, które można bezpiecznie zostawić przy maszynie.
Języki PLC i wybór właściwego sposobu zapisu
Norma IEC 61131-3:2025 opisuje składnię i znaczenie podstawowych języków używanych w sterownikach programowalnych. Nie oznacza to jednak, że jeden projekt da się bez zmian przenieść między urządzeniami różnych producentów. Różnice dotyczą między innymi adresowania, bibliotek, komunikacji i funkcji sprzętowych.
| Język | Do czego pasuje | Największa zaleta |
|---|---|---|
| LD lub LAD | Prosta logika, sterowanie przekaźnikowe, blokady | Czytelność dla elektryków i serwisantów |
| FBD | Regulatory, funkcje analogowe, łączenie bloków | Obrazowe przedstawienie przepływu sygnałów |
| ST | Obliczenia, tablice, receptury, złożone algorytmy | Krótki i elastyczny zapis tekstowy |
| SFC | Procesy sekwencyjne i wieloetapowe | Jasny podział na kroki oraz warunki przejścia |
Na początek najczęściej polecam LD, zwłaszcza osobom z doświadczeniem elektrycznym. Schemat przypomina klasyczne obwody stycznikowe, więc łatwiej zrozumieć zależność między przyciskiem, stykiem pomocniczym i cewką wyjściową.
Gdy projekt zaczyna zawierać obliczenia, tablice danych albo wiele podobnych urządzeń, wygodniejszy staje się Structured Text. Nie traktuję go jako języka wyłącznie dla programistów. Przy dobrze nazwanych zmiennych potrafi być znacznie łatwiejszy w utrzymaniu niż rozbudowana drabinka.

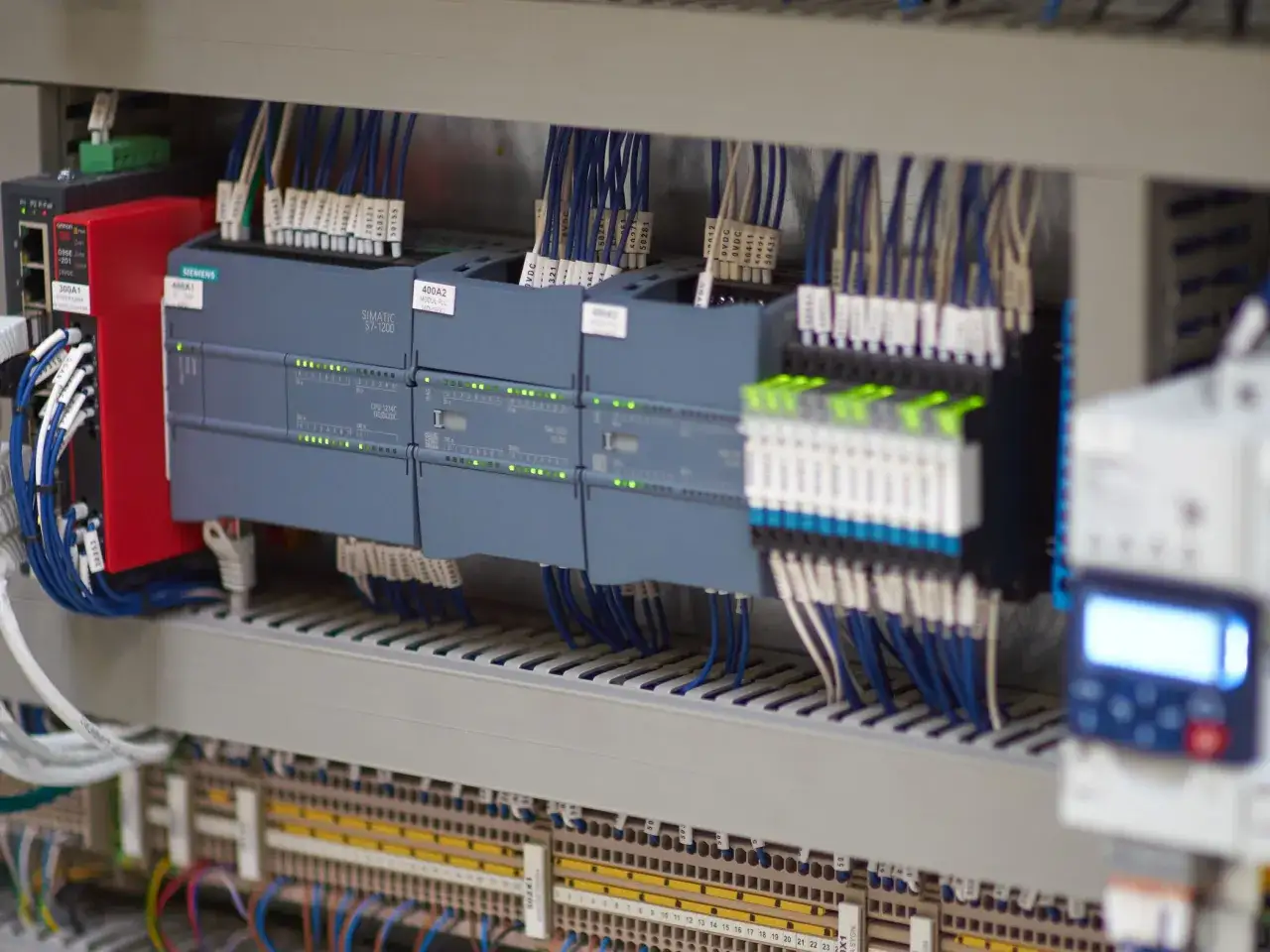

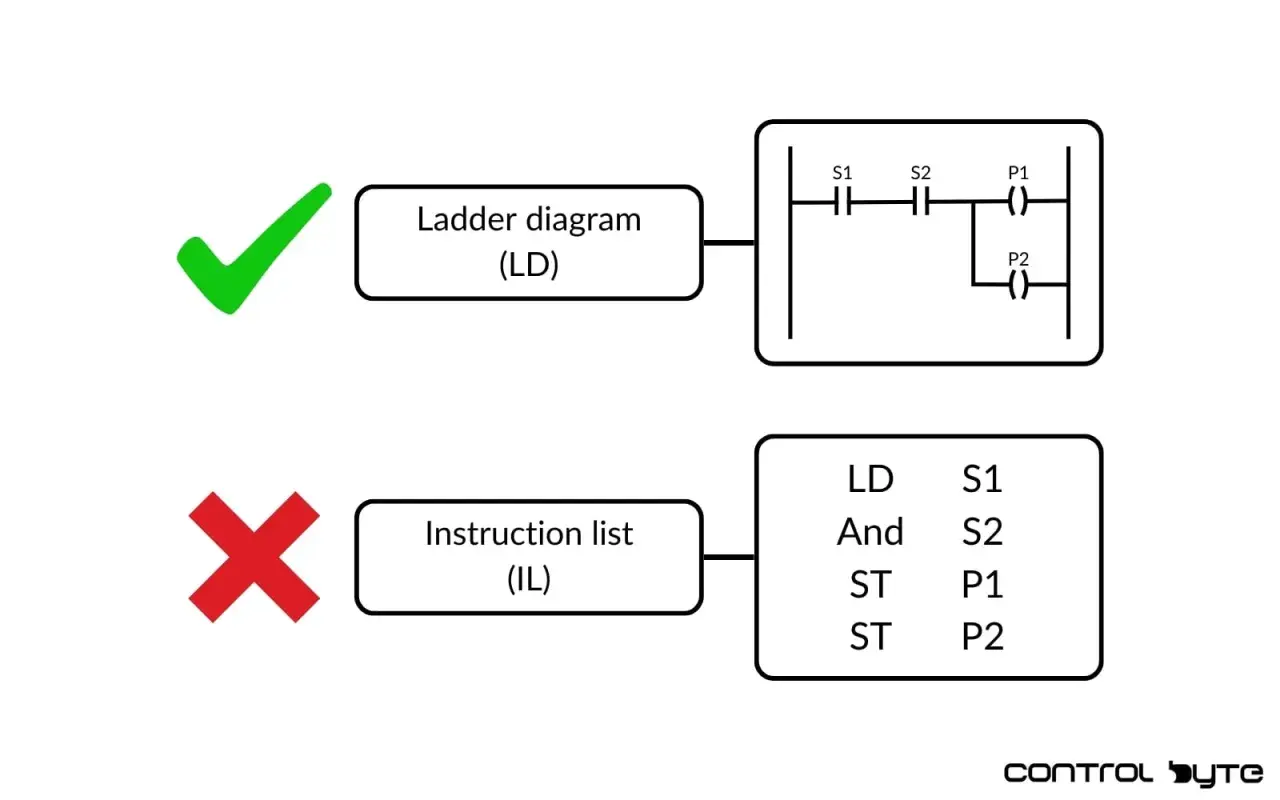

W starszych materiałach można spotkać język IL, czyli listę instrukcji. W nowych projektach nie warto od niego zaczynać, ponieważ został uznany za przestarzały w ekosystemie IEC 61131-3. Przy modernizacji starszej maszyny trzeba go jednak rozumieć przynajmniej na tyle, aby odczytać istniejącą aplikację.
Jak zaplanować projekt sterownika krok po kroku
Największy błąd początkujących polega na otwarciu edytora i natychmiastowym rysowaniu pierwszej sieci LD. Ja zaczynam od opisu działania maszyny, bo kilka minut poświęconych na model procesu potrafi oszczędzić wiele godzin podczas uruchomienia.
- Opisz proces prostymi zdaniami, na przykład „po zamknięciu osłony siłownik wysuwa się do krańcówki”.
- Przygotuj listę I/O, czyli wszystkich wejść i wyjść wraz z adresami, typem sygnału i opisem.
- Podziel pracę na tryby, takie jak automatyczny, ręczny, serwisowy i zatrzymanie.
- Zdefiniuj stany i blokady, w tym brak powietrza, otwartą osłonę, przeciążenie napędu oraz timeout.
- Zaprogramuj małe funkcje, zamiast tworzyć jeden ogromny blok odpowiedzialny za wszystko.
- Przetestuj logikę w symulatorze, a dopiero później podłącz rzeczywiste wejścia i wyjścia.
- Uruchamiaj maszynę etapami, zaczynając od pojedynczego czujnika i jednego napędu.
Lista wejść i wyjść ma znaczenie większe niż sama składnia
Dobrze przygotowana tabela I/O powinna zawierać nie tylko adres, lecz także normalny stan sygnału, sposób reakcji na błąd i informację, czy wejście jest aktywne stanem wysokim czy niskim. Dzięki temu łatwiej uniknąć sytuacji, w której uszkodzony przewód zostanie błędnie potraktowany jako prawidłowy sygnał.
Przykładowo krańcówka może pracować jako styk normalnie zamknięty. Wtedy przerwanie przewodu zostanie wykryte jako błąd, a nie jako brak osiągnięcia pozycji. Takie decyzje należą do projektu elektrycznego i nie powinny być zmieniane wyłącznie po to, aby program „przestał zgłaszać alarm”.
Tryb ręczny i automatyczny
W trybie ręcznym operator może sterować pojedynczym zaworem albo napędem, ale tylko po spełnieniu warunków bezpieczeństwa. Tryb automatyczny realizuje pełną sekwencję, natomiast tryb serwisowy powinien mieć ograniczenia, które zmniejszają ryzyko przypadkowego ruchu.
Dobrym rozwiązaniem jest oddzielenie polecenia od pozwolenia. Przycisk może wydać komendę uruchomienia, ale osobna logika sprawdza, czy są zamknięte osłony, dostępne media i prawidłowe położenie mechanizmu. Taki podział ułatwia diagnostykę, bo wiadomo, czy problem leży w przycisku, czy w warunku blokującym.
Narzędzia, symulacja i koszty nauki
Do pracy potrzebne są trzy elementy: sterownik, środowisko programistyczne oraz sposób komunikacji z urządzeniem. W praktyce środowisko jest zwykle związane z producentem, dlatego wybór sprzętu wpływa także na sposób nauki i późniejszy serwis.
| Środowisko | Kiedy ma sens | Ograniczenie |
|---|---|---|
| TIA Portal | Automatyka oparta na sterownikach Siemens | Licencje i funkcje zależą od wersji oraz rodziny CPU |
| CODESYS | Nauka IEC 61131-3 i sterowniki wielu producentów | Sprzęt docelowy może wymagać osobnego runtime’u |
| Środowiska Mitsubishi, Beckhoff, Allen-Bradley i innych firm | Projekty prowadzone w konkretnym standardzie zakładu | Umiejętności trzeba dopasować do używanej platformy |
Na etapie nauki nie zawsze trzeba kupować fizyczny sterownik. CODESYS Development System jest dostępny bezpłatnie i zawiera możliwość pracy z demonstracyjnym SoftPLC. Trzeba jednak pamiętać, że bezpłatne środowisko nie oznacza darmowej kompletnej instalacji przemysłowej, ponieważ urządzenie, moduły I/O i runtime mogą wymagać licencji.
W przypadku platform komercyjnych koszt zależy od producenta, wersji oprogramowania, liczby stanowisk i rodzaju CPU. Zamiast kierować się najtańszym sterownikiem, lepiej sprawdzić, czy w regionie są dostępne części zamienne, szkolenia i serwis. Łatwość utrzymania przez kilka lat często ma większą wartość niż niska cena zakupu.
Symulator pomaga sprawdzić logikę, timery, liczniki i sekwencje. Nie odwzoruje jednak wszystkich problemów elektrycznych, takich jak zakłócenia, błędna polaryzacja, przerwa w przewodzie czy opóźnienie rzeczywistego napędu. Dlatego symulację traktuję jako pierwszy filtr błędów, a nie zamiennik uruchomienia na obiekcie.
Praktyczny przykład sterowania silnikiem
Załóżmy prosty przenośnik z przyciskiem Start, przyciskiem Stop, czujnikiem przeciążenia i sygnałem gotowości napędu. Silnik może ruszyć tylko wtedy, gdy układ jest w stanie gotowości, nie wystąpiło przeciążenie i operator wydał polecenie pracy.
Logika zatrzasku start-stop
Najprostszy układ wykorzystuje zatrzask. Naciśnięcie Start ustawia bit pracy, a Stop albo przeciążenie go kasują. Bit pracy steruje wyjściem napędu, ale w praktycznym projekcie dodałbym jeszcze kontrolę potwierdzenia uruchomienia oraz limit czasu na osiągnięcie stanu gotowości.
Praca := (Start OR Praca) AND NOT Stop AND NOT Przeciazenie;
Silnik := Praca AND GotowoscNapędu;To tylko przykład zapisu tekstowego, a nie gotowy program dla konkretnego producenta. Nazwy zmiennych i składnia mogą się różnić, lecz sama zasada pozostaje podobna. Samopodtrzymanie nie może omijać blokad, dlatego sygnał bezpieczeństwa i przeciążenie powinny znajdować się poza możliwością przypadkowego „podtrzymania” pracy.
Timer nie zastąpi potwierdzenia ruchu
Częsty błąd polega na tym, że program włącza silnik na przykład na 3 sekundy i zakłada, że mechanizm osiągnął pozycję. Timer mierzy czas, ale nie potwierdza wykonania ruchu. Lepsza logika czeka na czujnik pozycji, a po przekroczeniu ustalonego czasu zgłasza awarię.
W prostym stanowisku czas oczekiwania może wynosić kilka sekund, lecz powinien wynikać z rzeczywistej dynamiki maszyny. Zbyt krótki timeout powoduje fałszywe alarmy, a zbyt długi opóźnia reakcję na uszkodzenie. Najpierw mierzę normalny czas cyklu, a dopiero później dobieram rozsądny margines.
Diagnostyka, bezpieczeństwo i błędy, których lepiej nie powielać
Dobry program nie tylko steruje, lecz także wyjaśnia, dlaczego maszyna nie może wykonać polecenia. Zamiast jednego komunikatu „błąd”, lepiej wskazać konkretną przyczynę, na przykład „brak potwierdzenia krańcówki”, „otwarta osłona” albo „przekroczony czas ruchu”.
Najczęstsze błędy w kodzie
- Brak rozdzielenia komendy i pozwolenia, przez co pojedynczy przycisk uruchamia mechanizm bez sprawdzenia warunków.
- Ustawianie tego samego wyjścia w wielu miejscach, co utrudnia ustalenie, która część programu ma pierwszeństwo.
- Brak obsługi zaniku sygnału, zwłaszcza przy czujnikach krańcowych i analogowych.
- Timery bez reakcji na timeout, czyli oczekiwanie bez końca na sygnał, który nigdy nie nadejdzie.
- Nieczytelne nazwy zmiennych, takie jak M10.2 lub DB12.DBX4.1 bez dodatkowego opisu.
- Zmiany online bez kopii projektu, które mogą utrudnić powrót do sprawdzonej wersji.
Własne doświadczenie podpowiada mi, że nazewnictwo i komentarze są równie ważne jak sama logika. Po kilku miesiącach serwisant nie pamięta już, dlaczego powstał dany warunek. Nazwa Ze_siłownika_wysunięty mówi znacznie więcej niż adres wejścia, nawet jeśli oba wskazują ten sam sygnał.
Przeczytaj również: Sterownik PLC - jak działa i jak dobrać go do maszyny
Bezpieczeństwo wymaga osobnego podejścia
Zwykły PLC może sterować procesem, ale nie zawsze może pełnić funkcję systemu bezpieczeństwa. Wyłącznik awaryjny, kurtyna świetlna i blokada drzwi powinny być dobrane zgodnie z oceną ryzyka oraz wymaganym poziomem bezpieczeństwa. W wielu maszynach stosuje się przekaźniki safety albo sterowniki bezpieczeństwa z odpowiednimi modułami i diagnostyką.
Nie testuję obwodu awaryjnego przez samo wymuszenie bitu w programie. Sprawdzam również reakcję sprzętu, stan styczników, możliwość ponownego rozruchu i zachowanie po przywróceniu zasilania. Reset alarmu nie powinien automatycznie uruchamiać maszyny, jeśli operator nie wykona świadomej czynności startowej.
Jak rozwijać umiejętności bez uczenia się na działającej maszynie
Najlepsza ścieżka nauki prowadzi od małych, mierzalnych ćwiczeń. Zamiast zaczynać od kompletnej linii produkcyjnej, warto zbudować kilka krótkich projektów: zatrzask start-stop, sterowanie siłownikiem, sygnalizację poziomu, licznik sztuk i prostą sekwencję krokową.
- Najpierw opanuj wejścia, wyjścia, bity, timery i liczniki.
- Później dodaj tryby ręczny i automatyczny oraz komunikaty diagnostyczne.
- Następnie przejdź do sygnałów analogowych, skalowania i regulacji.
- Na końcu ćwicz komunikację, receptury, wizualizację HMI i obsługę błędów.
Przy każdym projekcie zapisuj założenia, listę sygnałów i przypadki testowe. Sprawdź nie tylko poprawne działanie, ale także brak czujnika, zbyt długie oczekiwanie, wielokrotne naciśnięcie przycisku i powrót zasilania. Taki nawyk szybko odróżnia kod demonstracyjny od programu, który można rozsądnie rozwijać.
Od pierwszej drabinki do stabilnej aplikacji przemysłowej
Programowanie sterowników PLC nie sprowadza się do poznania kilku symboli w języku LD. Największą wartość daje połączenie znajomości procesu, elektryki, diagnostyki i bezpiecznego uruchamiania. Sam kod jest tylko częścią całego układu.
Na początek wybrałbym jeden język, prosty symulator i mały projekt z jasno opisanymi stanami. Później można rozszerzać wiedzę o ST, komunikację przemysłową, HMI oraz sterowanie ruchem. Najlepszy program to nie ten najkrótszy, lecz taki, który da się zrozumieć, przetestować i bezpiecznie serwisować.
