Dobry schemat falownika pozwala szybko zrozumieć, które przewody odpowiadają za zasilanie, silnik i sterowanie. W tym artykule pokazuję typowy układ dla przemiennika częstotliwości napędzającego silnik trójfazowy, wyjaśniam oznaczenia zacisków, podłączenie sygnałów automatyki oraz błędy, które najczęściej kończą się awarią albo nieprawidłową pracą napędu.
Najważniejsze informacje o połączeniach falownika
- Zasilanie trafia na zaciski wejściowe, najczęściej L1, L2, L3 albo R, S, T.
- Silnik podłącza się do wyjść U, V, W, a przewody ochronne do zacisków PE.
- Nie wolno podawać napięcia sieciowego na wyjście falownika przeznaczone dla silnika.
- Start, stop, kierunek i prędkość ustawia się przez wejścia cyfrowe, analogowe albo komunikację z PLC.
- Przed uruchomieniem trzeba wprowadzić z tabliczki silnika napięcie, prąd, częstotliwość i prędkość znamionową.
Jak czytać podstawowy schemat falownika

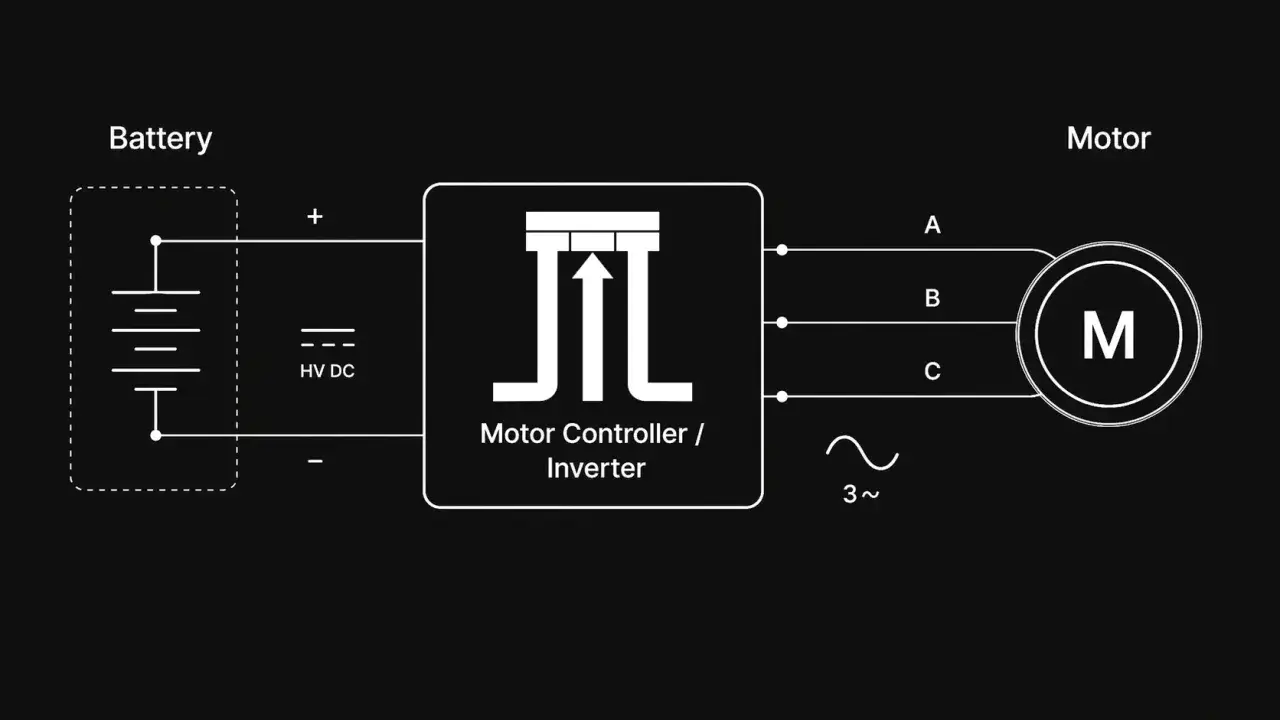

W typowym układzie przemiennik częstotliwości znajduje się pomiędzy siecią a silnikiem. Najprościej zapamiętać go jako ciąg zasilanie, falownik, silnik. Urządzenie prostuje napięcie wejściowe, a potem wytwarza na wyjściu napięcie o regulowanej częstotliwości, dzięki czemu można zmieniać prędkość obrotową silnika.
Sieć 230/400 V Zabezpieczenia Falownik Silnik 3-fazowy L1 ─────────────────── QF ──────────────── L1/R ──────────── U L2 ─────────────────── QF ──────────────── L2/S ──────────── V L3 ─────────────────── QF ──────────────── L3/T ──────────── W PE ─────────────────────────────────────── PE ────────────── PE Sterowanie: przycisk / PLC ───── wejścia cyfrowe DI, COM potencjometr ─────── AI, +10 V, COM sygnał zwrotny ───── wyjście analogowe lub przekaźnikowe
Oznaczenia nie są identyczne w każdym modelu. Zasilanie może być opisane jako L i N w falowniku jednofazowym albo R, S, T w wersji trójfazowej. Wyjście do silnika zwykle pozostaje oznaczone jako U, V, W, ale przed podłączeniem zawsze porównuję zaciski z instrukcją konkretnego urządzenia.
Warto od razu rozdzielić dwa pojęcia. Falownik do silnika służy do regulacji napędu, natomiast falownik fotowoltaiczny pracuje w instalacji PV i ma zupełnie inny układ wejść, zabezpieczeń oraz przyłączy. Schemat opisany tutaj dotyczy automatyki maszynowej i sterowania silnikiem.
Podłączenie zasilania i silnika
Strona wejściowa
Przed falownikiem montuje się odpowiednio dobrane zabezpieczenie nadprądowe, a w razie potrzeby także rozłącznik serwisowy, filtr EMC lub dławik sieciowy. Dobór zależy od prądu wejściowego, mocy napędu, sposobu ułożenia przewodów i wymagań producenta. Sam wyłącznik nadprądowy nie zastępuje ochrony przeciwzwarciowej ani prawidłowego przewodu PE.
W falowniku jednofazowym spotyka się najczęściej zaciski L i N, a w trójfazowym L1, L2, L3 lub R, S, T. Przewód ochronny podłącza się do oznaczonego zacisku PE. Nie należy kierować się wyłącznie kolorem przewodu, szczególnie w starej instalacji, w której oznaczenia mogły być wykonane niezgodnie z obecnymi zasadami.
Strona wyjściowa
Silnik łączy się z zaciskami U, V, W. Przewód ochronny silnika musi mieć połączenie z PE falownika i układem ochronnym instalacji. Jeśli po pierwszym uruchomieniu silnik obraca się w złą stronę, wystarczy zamienić miejscami dwa przewody wyjściowe, na przykład U i V, ale tylko po całkowitym odłączeniu zasilania i rozładowaniu obwodu pośredniego.
Nie montuję stycznika między falownikiem a silnikiem do zwykłego startowania i zatrzymywania napędu. Takie rozłączanie podczas pracy może uszkodzić stopień wyjściowy. Start i stop powinny być realizowane przez zaciski sterujące albo panel falownika, a stycznik wyjściowy można stosować tylko wtedy, gdy dopuszcza to dokumentacja i układ ma odpowiednią sekwencję blokad.
Gwiazda czy trójkąt
O sposobie połączenia uzwojeń decyduje tabliczka znamionowa silnika oraz napięcie wyjściowe falownika. Typowy silnik oznaczony jako 230/400 V pracuje zwykle w trójkącie przy napięciu 3 × 230 V i w gwieździe przy napięciu 3 × 400 V.
| Napięcie wyjściowe falownika | Typowa tabliczka silnika | Połączenie uzwojeń |
|---|---|---|
| 3 × 230 V | 230/400 V | Trójkąt |
| 3 × 400 V | 230/400 V | Gwiazda |
| 3 × 400 V | 400/690 V | Trójkąt |
To praktyczny punkt, na którym początkujący często tracą czas. Złe połączenie może powodować przeciążenie, spadek momentu albo przegrzewanie silnika, nawet jeśli wszystkie przewody znajdują się we właściwych zaciskach.

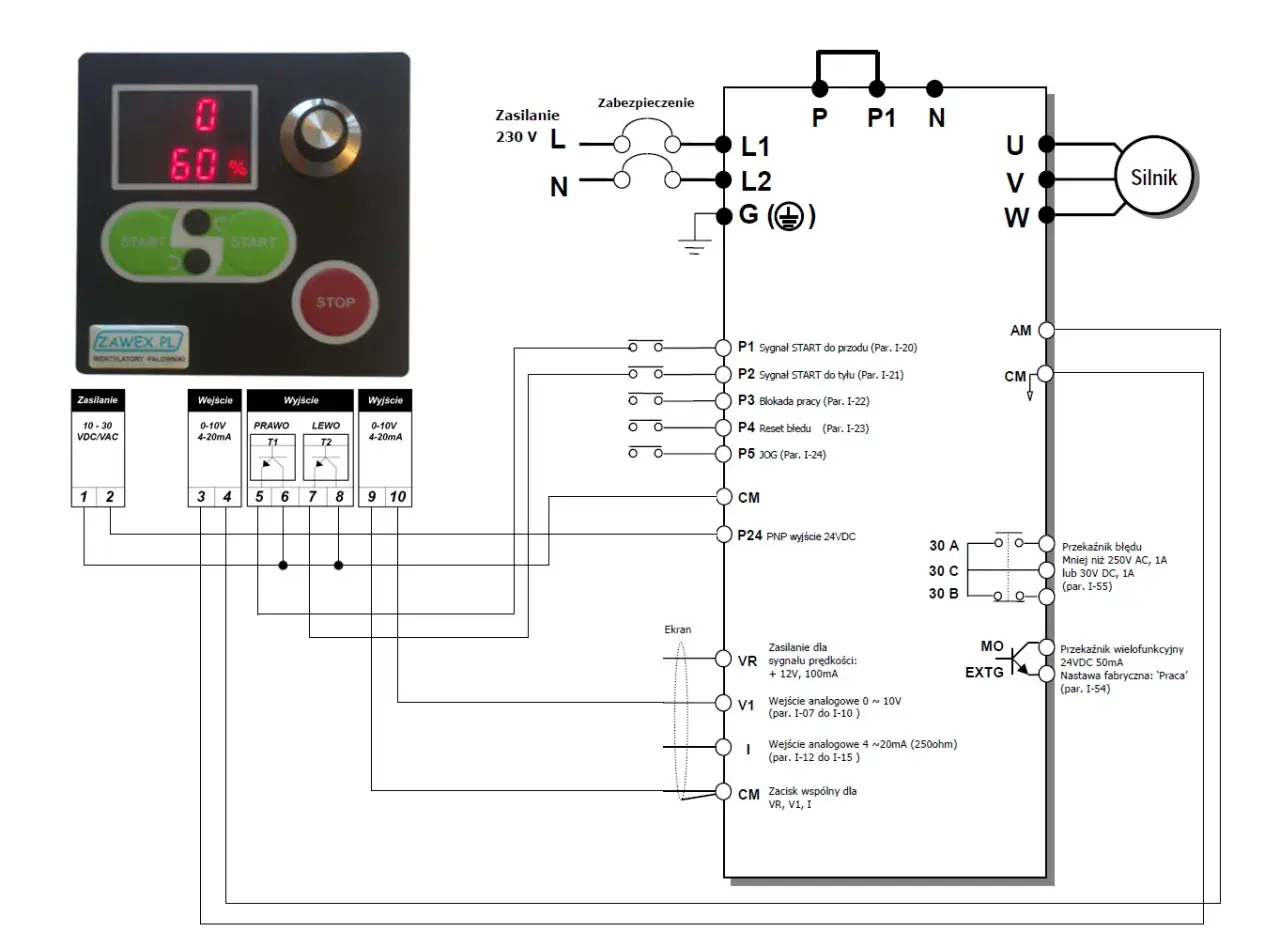

Schemat sterowania przez przyciski, potencjometr i PLC
Falownik może być sterowany z klawiatury, ale w maszynie wygodniejsze są zewnętrzne przyciski, przełączniki, potencjometr lub sterownik PLC. Do tego służy oddzielna listwa zaciskowa. Jej oznaczenia różnią się między producentami, dlatego nazwy DI1, COM, AI1 czy +10 V traktuję jako przykłady, a nie uniwersalny standard.
Start, stop i zmiana kierunku
Najprostszy obwód wykorzystuje wejście cyfrowe oraz zacisk wspólny. Po zwarciu wejścia DI1 z COM falownik otrzymuje na przykład komendę pracy do przodu. Drugie wejście może służyć do biegu wstecznego, resetowania błędu albo wyboru zaprogramowanej prędkości.COM ───── przycisk STOP NC ───── DI1 start COM ───── przełącznik kierunku ── DI2 rewers COM ───── przycisk RESET ─────── DI3 kasowanie błędu
Przed podłączeniem sprawdzam, czy wejścia pracują w logice źródłowej, czy na zasadzie zwierania do masy. W niektórych falownikach trzeba ustawić zworkę lub przełącznik typu Sink/Source. Pomylenie tego układu może uniemożliwić start albo doprowadzić do podania niewłaściwego potencjału na wejście.
Regulacja prędkości
Do zadawania częstotliwości często stosuje się potencjometr 10 kΩ. Jego skrajne wyprowadzenia łączy się z zaciskiem napięcia referencyjnego, na przykład +10 V, oraz COM, a suwak z wejściem analogowym AI. Wtedy zakres 0-10 V może odpowiadać zakresowi od minimalnej do maksymalnej częstotliwości.
+10 V ───── skrajne wyprowadzenie potencjometru AI1 ────── suwak potencjometru COM ────── drugie skrajne wyprowadzenie
Przy sterowaniu z PLC sygnał może mieć postać 0-10 V albo 4-20 mA. Sygnał prądowy lepiej znosi zakłócenia i spadki napięcia na dłuższych trasach, ale wymaga prawidłowego ustawienia typu wejścia. Samo podłączenie przewodu nie wystarczy, bo falownik musi jeszcze wiedzieć, z którego wejścia pobierać wartość zadanej częstotliwości.
Przeczytaj również: Układ sterowania - Jak działa? Błędy i wybór rozwiązania
Komunikacja i sygnały zwrotne
W bardziej rozbudowanych instalacjach polecenia pracy i wartość prędkości przesyła się przez Modbus RTU, Ethernet lub inny protokół obsługiwany przez dany model. Dostępne bywają też wyjścia przekaźnikowe, które informują PLC o pracy, gotowości albo wystąpieniu błędu.
W mojej praktyce sygnał „falownik pracuje” bywa mylony z potwierdzeniem, że silnik rzeczywiście obraca się prawidłowo. Do dokładniejszej kontroli potrzebny jest sygnał częstotliwości wyjściowej, prędkości albo dodatkowy czujnik. To ważne przy pompach, przenośnikach i układach, w których samo załączenie napędu nie gwarantuje wykonania zadania.
Uruchomienie falownika krok po kroku
- Odłącz zasilanie i sprawdź brak napięcia odpowiednim przyrządem. Kondensatory w obwodzie DC mogą utrzymywać niebezpieczne napięcie jeszcze po wyłączeniu urządzenia.
- Porównaj tabliczkę silnika z parametrami falownika. Sprawdź napięcie, prąd, częstotliwość, moc i prędkość znamionową.
- Podłącz przewody wejściowe, wyjściowe i ochronne zgodnie z instrukcją danego modelu.
- Ustaw źródło komendy pracy, na przykład klawiaturę, listwę zaciskową albo PLC.
- Ustaw źródło zadanej częstotliwości oraz ograniczenia minimalnej i maksymalnej prędkości.
- Na pierwszą próbę wybierz niską częstotliwość i obserwuj kierunek obrotów, prąd oraz zachowanie mechanizmu.
- Ustaw czasy przyspieszania i hamowania. Dla prostego napędu można zacząć od około 5-10 sekund, ale ciężkie koło zamachowe lub przenośnik może wymagać znacznie dłuższego czasu.
Parametry silnika wpisuję dokładnie z tabliczki, a nie z pamięci ani z wartości „typowych”. Szczególnie istotny jest prąd znamionowy, ponieważ od niego zależy ochrona termiczna i reakcja falownika na przeciążenie.
Jeżeli napęd ma szybko zatrzymywać duże obciążenie, samo skrócenie czasu hamowania może nie wystarczyć. Energia oddawana do obwodu pośredniego podnosi napięcie DC i może wywołać błąd przepięcia. W takim zastosowaniu potrzebny bywa rezystor hamowania, hamulec mechaniczny albo inny sposób kontrolowanego wytracania energii.
Najczęstsze błędy na schemacie i podczas montażu
| Błąd | Możliwy skutek | Lepsze rozwiązanie |
|---|---|---|
| Zamiana wejścia z wyjściem | Uszkodzenie falownika lub brak pracy | Sprawdzenie oznaczeń L1/L2/L3 oraz U/V/W przed podaniem napięcia |
| Brak przewodu PE | Ryzyko porażenia i zakłócenia pracy | Osobne, pewne połączenie ochronne falownika i silnika |
| Złe połączenie gwiazda-trójkąt | Przegrzewanie i niski moment | Dopasowanie konfiguracji do napięcia wyjściowego |
| Start przez stycznik na wyjściu | Przeciążenia stopnia mocy | Sterowanie przez wejście cyfrowe lub komunikację |
| Przewody sterownicze obok silnikowych | Zakłócenia i przypadkowe komendy | Rozdzielenie tras, ekranowanie i uziemienie zgodnie z DTR |
| Brak danych silnika w konfiguracji | Błędy przeciążenia i niestabilna praca | Wprowadzenie wartości znamionowych z tabliczki |
Dużo problemów wynika nie z samego falownika, lecz z prowadzenia przewodów. Przewód silnikowy powinien być odpowiednio dobrany do napędu, a przewody sygnałowe warto prowadzić oddzielnie od torów mocy. Przy długich połączeniach lub w wymagającym środowisku przemysłowym mogą być potrzebne filtry EMC, dławiki wyjściowe albo przewód ekranowany.
Nie kasuję błędu w ciemno. Kod alarmu zwykle wskazuje kierunek diagnostyki, na przykład przeciążenie, zbyt niskie napięcie, przegrzanie albo problem z komunikacją. Najpierw sprawdzam obciążenie, przewody, parametry i warunki pracy, dopiero później wykonuję reset.
Najważniejsza kontrola przed pierwszym uruchomieniem
Przed włączeniem zasilania sprawdzam trzy rzeczy. Po pierwsze, czy napięcie sieciowe trafia wyłącznie na wejście. Po drugie, czy silnik jest prawidłowo połączony i ma przewód PE. Po trzecie, czy komenda startu nie jest aktywna już w chwili załączenia, jeśli aplikacja nie przewiduje takiego zachowania.
Dokumentacja konkretnego modelu ma pierwszeństwo przed każdym uniwersalnym rysunkiem. Różnice w oznaczeniach, logice wejść, sposobie hamowania i wymaganiach EMC są na tyle istotne, że przy pracy z napięciem sieciowym montaż oraz pomiary powinien wykonać elektryk z odpowiednimi kwalifikacjami. Dobrze przygotowany schemat nie tylko ułatwia uruchomienie, ale przede wszystkim ogranicza ryzyko uszkodzenia napędu i zagrożenia dla ludzi.
