Masz maszynę, która raz działa poprawnie, a chwilę później zatrzymuje się bez jasnego powodu? Dobry poradnik automatyka powinien prowadzić od rozpoznania procesu, przez dobór czujników i sterownika PLC, aż po uruchomienie oraz diagnostykę. Poniżej porządkuję te zagadnienia praktycznie, z przykładami sygnałów, napędów, komunikacji i błędów, które najczęściej pojawiają się przy pracy z automatyką i sterowaniem.
Najważniejsze zasady prowadzące od pomysłu do sprawnego układu
- Zacznij od procesu, a dopiero później wybieraj sterownik, czujniki i napędy.
- 24 V DC, sygnały 0-10 V oraz 4-20 mA to podstawowe elementy wielu instalacji przemysłowych.
- PLC nie zastępuje całego systemu - potrzebuje poprawnie dobranych wejść, wyjść, zabezpieczeń i komunikacji.
- Diagnostyka, opis przewodów i czytelny program często mają większe znaczenie niż sama marka urządzeń.
- Bezpieczeństwo maszyny trzeba oprzeć na analizie ryzyka, odpowiednich podzespołach i testach, a nie wyłącznie na zwykłym programie PLC.
Od czego zacząć, żeby nie zgubić się w automatyce
Automatyka nie zaczyna się od pytania, czy lepszy będzie Siemens, Allen-Bradley, Beckhoff czy sterownik innej marki. Ja zaczynam od prostszego pytania: co dokładnie ma wydarzyć się w procesie i po czym układ ma rozpoznać, że zadanie zostało wykonane.
Przykład jest prosty. Przenośnik ma przesunąć detal do stacji, wykryć jego obecność, zatrzymać się i uruchomić siłownik. W takim układzie trzeba opisać kolejność zdarzeń, warunki startu, warunki zatrzymania oraz reakcję na brak detalu lub zadziałanie zabezpieczenia. Dopiero z tego wynika liczba wejść, wyjść i potrzebnych modułów.
Najpierw zbuduj mapę procesu
Na kartce albo w prostym arkuszu rozpisz trzy grupy elementów. Wejścia dostarczają informacji, sterownik PLC wykonuje logikę, a wyjścia uruchamiają elementy wykonawcze. Taki podział szybko pokazuje, czego naprawdę potrzebujesz.
| Element | Przykłady | Pytanie kontrolne |
|---|---|---|
| Wejścia | Przycisk, czujnik indukcyjny, presostat, enkoder | Jaką informację i w jakim momencie otrzymuję? |
| Sterowanie | PLC, przekaźnik programowalny, sterownik motion | Jakie warunki muszą być spełnione? |
| Wyjścia | Stycznik, elektrozawór, falownik, serwonapęd | Co ma się poruszyć, włączyć albo zmienić? |
| Informacja dla operatora | HMI, lampka, sygnał dźwiękowy, SCADA | Jak operator rozpozna stan i przyczynę błędu? |
Najczęstszy błąd początkujących polega na kupowaniu urządzeń przed opisaniem procesu. Kończy się to brakiem wolnych wejść, niepasującymi poziomami sygnałów albo kosztowną przebudową szafy. Zostawienie 15-20% rezerwy I/O jest rozsądnym zabezpieczeniem przed późniejszymi zmianami.
Sygnał, logika i wykonanie tworzą jeden łańcuch
Dobry układ sterowania można prześledzić od czujnika aż do elementu wykonawczego. Gdy maszyna nie działa, nie zgaduję na ślepo. Sprawdzam kolejno, czy informacja dociera do sterownika, czy program ją interpretuje i czy wyjście rzeczywiście steruje urządzeniem.
Podstawowe sygnały, które trzeba rozumieć
W wielu maszynach spotkasz obwody sterownicze 24 V DC. Sygnał cyfrowy ma zwykle dwa stany, czyli „jest” albo „nie ma”, natomiast sygnał analogowy opisuje wartość, na przykład temperaturę, ciśnienie lub prędkość.
- Wejście cyfrowe - informacja z przycisku, krańcówki lub czujnika obecności.
- Wyjście cyfrowe - sterowanie zaworem, lampką, przekaźnikiem albo stycznikiem.
- 0-10 V - sygnał napięciowy często używany do zadawania prędkości lub wartości procesu.
- 4-20 mA - sygnał prądowy odporniejszy na zakłócenia i przydatny przy dłuższych przewodach.
- RS-485 - fizyczna warstwa komunikacji, często wykorzystywana przez Modbus RTU.
Zakres 4-20 mA ma praktyczną przewagę nad 0-10 V. Wartość 4 mA oznacza dolny koniec pomiaru, więc przerwa w przewodzie może zostać rozpoznana jako awaria, a nie jako zwykłe zero. Z kolei przy sygnale 0-10 V trzeba szczególnie pilnować wspólnej masy, ekranowania i spadków jakości połączenia.
Czujnik nie zawsze mówi prawdę
Czujnik może być sprawny, a mimo to przekazywać błędną informację, bo został źle ustawiony, zabrudzony albo niewłaściwie dobrany do materiału. Czujnik indukcyjny wykryje metal, ale nie zadziała tak samo dla tworzywa czy szkła. Przy pomiarze temperatury znaczenie ma także miejsce montażu i bezwładność układu.
Przed podłączeniem sprawdzam typ wyjścia PNP lub NPN, zakres napięcia, obciążalność oraz sposób zasilania. Sam fakt, że urządzenie ma trzy przewody, nie wystarcza do bezpiecznego podłączenia. Pomyłka na tym etapie może uszkodzić wejście PLC albo stworzyć usterkę trudną do odtworzenia.
Jak poprowadzić projekt od pomysłu do uruchomienia
W praktyce najlepiej działa praca etapami. Nie próbuję od razu pisać całego programu i uruchamiać maszyny w jednym podejściu. Rozdzielenie projektu na logiczne fazy pozwala szybciej znaleźć błąd i ogranicza nerwowe poprawki na obiekcie.
- Opis procesu - określ sekwencję pracy, tryby ręczne, automatyczne i awaryjne.
- Lista I/O - przypisz każdemu sygnałowi nazwę, typ, adres i opis funkcji.
- Schemat elektryczny - zaplanuj zasilanie, zabezpieczenia, zaciski, przekaźniki i obwody bezpieczeństwa.
- Program PLC - podziel logikę na czytelne bloki, na przykład napędy, zawory, alarmy i sekwencję.
- Test offline - sprawdź warunki logiczne bez podłączonej maszyny, korzystając z symulacji lub wymuszania sygnałów.
- Test I/O - potwierdź każdy czujnik i każde wyjście osobno, zanim uruchomisz automatykę w cyklu.
- Próby funkcjonalne - zweryfikuj normalną pracę, zatrzymania, brak materiału, przeciążenia i powrót po zaniku zasilania.
Lista I/O powinna być czymś więcej niż tabelą adresów. Dodaj do niej nazwę funkcjonalną, typ sygnału, lokalizację, stan normalny i reakcję na uszkodzenie. Nazwa „I0.3” niewiele mówi, natomiast „czujnik_obecnosci_detal” od razu pomaga podczas diagnostyki.
Programuj tryby ręczne i automatyczne osobno
Tryb ręczny służy do testów i serwisu, ale nie może omijać zabezpieczeń. Operator może uruchomić pojedynczy zawór lub napęd, jednak nadal powinien obowiązywać warunek zamkniętej osłony, poprawnego ciśnienia i braku aktywnego zatrzymania awaryjnego.
W trybie automatycznym sekwencja powinna mieć jasno określone stany. Dla prostego cyklu mogą to być oczekiwanie, pozycjonowanie, wykonanie ruchu, potwierdzenie i zakończenie. Taka struktura jest łatwiejsza do testowania niż długi ciąg przypadkowo połączonych warunków.

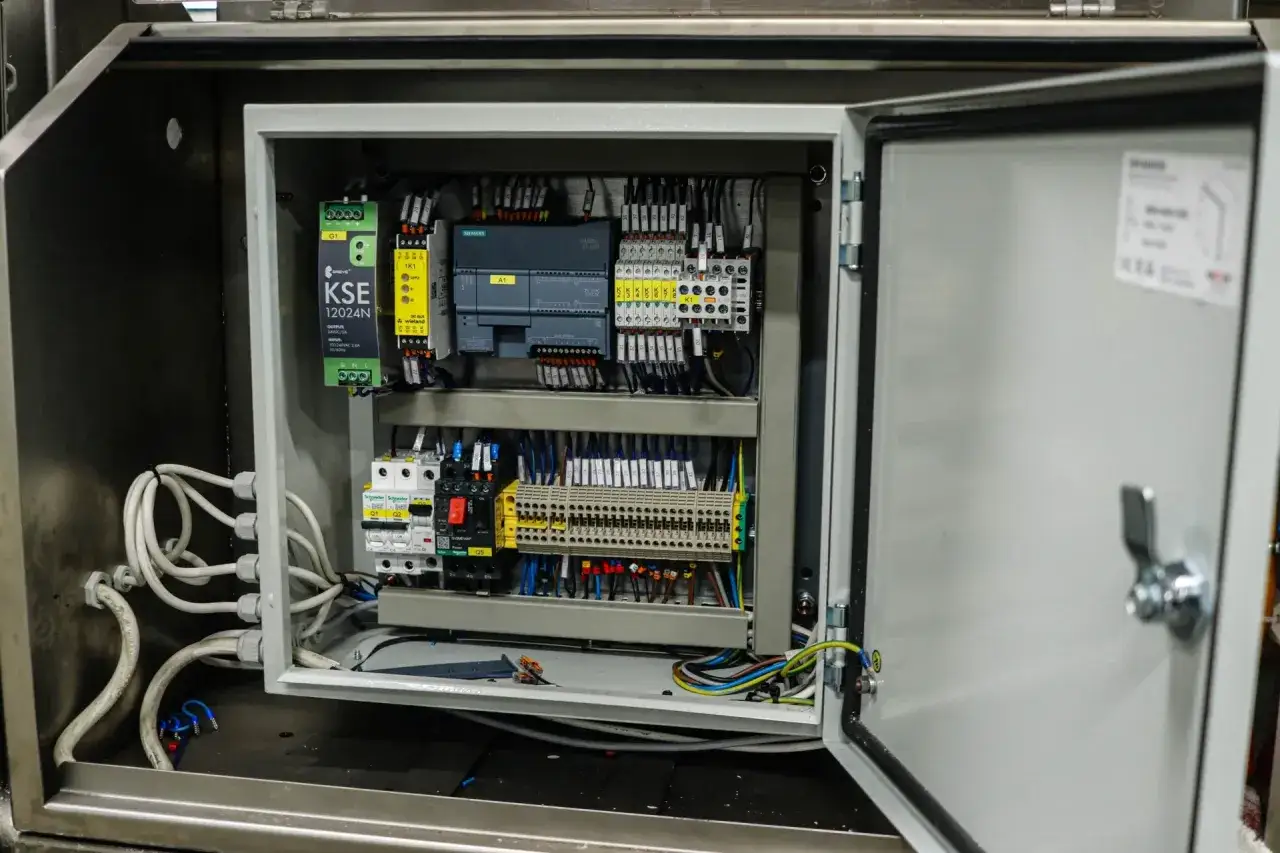

PLC, HMI, SCADA i napędy w jednym układzie
Każdy element systemu ma inne zadanie. PLC podejmuje decyzje logiczne, HMI daje operatorowi dostęp do parametrów i alarmów, SCADA zbiera dane z większej liczby urządzeń, a falownik lub serwonapęd steruje ruchem. Nie warto zastępować jednego urządzenia drugim, bo prowadzi to do nieczytelnego i trudnego w utrzymaniu systemu.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Przekaźnik programowalny | Małe układy, kilka wejść i wyjść, proste sekwencje | Ograniczona rozbudowa i diagnostyka |
| PLC | Maszyny, linie produkcyjne, rozbudowana logika | Wymaga konfiguracji, dokumentacji i znajomości środowiska |
| HMI | Obsługa, alarmy, nastawy, podgląd stanów | Nie powinien przejmować krytycznej logiki sterowania |
| SCADA | Trendy, raporty, nadzór nad wieloma urządzeniami | Większy koszt i wymagania sieciowe |
| Falownik | Regulacja prędkości silnika i łagodny rozruch | Nie zastępuje zabezpieczeń ani pełnego sterowania procesem |
Falownik i PLC
Najprostsze sterowanie falownikiem może wykorzystywać wejście cyfrowe do startu oraz sygnał 0-10 V do zadawania prędkości. W bardziej rozbudowanych instalacjach komunikacja przez Modbus RTU, PROFINET lub EtherNet/IP pozwala odczytywać błędy, prąd silnika i aktualną częstotliwość bez prowadzenia wielu osobnych przewodów.
Komunikacja sieciowa nie jest jednak magicznym skrótem. Trzeba ustawić adresy, prędkość transmisji, parzystość, terminację i mapę rejestrów. Przy Modbus RTU szczególnie często problemem okazuje się zamieniona polaryzacja przewodów RS-485 albo brak wspólnego odniesienia.
Bezpieczeństwo to osobna warstwa
Wyłącznik awaryjny, blokada osłony i kurtyna świetlna nie powinny być traktowane jak zwykłe przyciski podłączone do dowolnego wejścia PLC. Ich dobór zależy od analizy ryzyka, kategorii funkcji bezpieczeństwa i wymaganej architektury.
W prostym układzie może wystarczyć przekaźnik bezpieczeństwa, a w większym systemie potrzebny będzie sterownik safety PLC. Zwykły program sterujący może wyświetlić alarm, ale nie powinien samodzielnie pełnić funkcji ochronnej bez odpowiedniej walidacji całego rozwiązania.
Diagnostyka jest ważniejsza niż efektowny program
Program może wyglądać bardzo nowocześnie, a mimo to utrudniać pracę serwisantowi. Ja zwracam uwagę na to, czy po kilku miesiącach ktoś inny będzie potrafił odpowiedzieć na pytanie dlaczego maszyna się zatrzymała bez czytania całego kodu linia po linii.
Co powinno znaleźć się w dobrym programie
- czytelne nazwy zmiennych zamiast samych adresów sprzętowych,
- osobne bity lub komunikaty dla przyczyn zatrzymania,
- alarmy z opisem i warunkiem skasowania,
- wyraźny stan gotowości, pracy, awarii i zatrzymania,
- liczniki cykli oraz podstawowe czasy wykonania operacji,
- ochrona przed jednoczesnym wysterowaniem sprzecznych wyjść.
Alarm „awaria napędu” jest zbyt ogólny. Lepszy komunikat brzmi: „Napęd przenośnika nie osiągnął prędkości w ciągu 3 sekund” albo „Brak potwierdzenia zamknięcia zaworu”. Dobry alarm wskazuje przyczynę i następny krok, zamiast tylko informować, że coś nie działa.
Podczas szukania usterki stosuję prostą kolejność. Najpierw sprawdzam zasilanie i stan zabezpieczeń, później sygnał na wejściu PLC, warunki logiczne w programie, wyjście sterownika oraz element wykonawczy. Taka metoda jest mniej widowiskowa niż wymiana kolejnych części, ale zwykle prowadzi do rozwiązania znacznie szybciej.
Przeczytaj również: Język drabinkowy PLC od podstaw - logika, timery i diagnostyka
Błędy, które wracają w wielu instalacjach
| Objaw | Częsta przyczyna | Pierwsza kontrola |
|---|---|---|
| Czujnik działa losowo | Zakłócenia, złe ustawienie, luźne zaciski | Zasilanie, ekran, przewód i odległość od obiektu |
| Silnik nie startuje | Brak zezwolenia, aktywny alarm, blokada sprzętowa | Status falownika i warunki startu w PLC |
| HMI pokazuje stare dane | Błąd komunikacji lub niewłaściwe adresy | Status sieci i zgodność tagów |
| Maszyna zatrzymuje się po czasie | Brak potwierdzenia ruchu, timeout, przeciążenie | Czas sekwencji i sygnał sprzężenia zwrotnego |
Dokumentacja ma znaczenie także po zakończeniu uruchomienia. Aktualny schemat, kopia programu, lista parametrów falownika i opis zmian potrafią skrócić przestój z kilku godzin do kilkunastu minut. Dla mnie to jedna z najbardziej niedocenianych części pracy automatyka.
Jak rozwijać umiejętności bez uczenia się wszystkiego naraz
Automatyka łączy elektrykę, mechanikę, programowanie, pomiary i komunikację. Nie próbowałbym opanować wszystkich platform jednocześnie. Lepszy efekt daje jeden mały projekt, w którym samodzielnie zbudujesz cały łańcuch: czujnik, wejście PLC, logikę, wyjście i komunikat HMI.
Na początku skup się na czytaniu schematów, pomiarach napięcia, typach wejść i wyjść oraz podstawowej logice boolowskiej. Potem dodaj timery, liczniki, analogowe skalowanie i obsługę alarmów. Dopiero później przechodź do sieci przemysłowych, receptur, serwonapędów i systemów SCADA.
Do ćwiczeń wystarczy prosty układ zasilany napięciem bezpiecznym, mały sterownik lub środowisko symulacyjne, kilka przycisków, lampek i czujnik. Nie zaczynaj od pracy na obwodach 230/400 V, jeśli nie masz odpowiednich kwalifikacji, wyposażenia i nadzoru. Umiejętność programowania nie zastępuje wiedzy o zagrożeniach elektrycznych.
Dobrym sprawdzianem wiedzy jest próba opisania własnego układu komuś, kto nie zna programu. Jeżeli potrafisz wyjaśnić, co dzieje się po każdym sygnale, gdzie system może się zatrzymać i jak operator ma usunąć przyczynę, prawdopodobnie rozumiesz projekt, a nie tylko jego fragmenty.
Mały działający układ daje więcej niż sama teoria
Najlepszą ścieżkę nauki widzę w stopniowym budowaniu jednego projektu. Zacznij od sterowania lampką, dodaj czujnik, potem silnik lub zawór, a na końcu ekran operatorski i zapis alarmów. Każdy etap powinien mieć opis, schemat, program i test.
W pracy zawodowej nie wygrywa osoba, która zna najwięcej skrótów i nazw protokołów. Największą wartość daje automatyk, który potrafi bezpiecznie uruchomić maszynę, znaleźć przyczynę awarii, zostawić czytelną dokumentację i jasno powiedzieć, gdzie kończy się pewność rozwiązania.
Traktuj więc automatykę jako system naczyń połączonych. Czysty sygnał, poprawne zasilanie, przemyślana logika, właściwie dobrany napęd i dobra diagnostyka muszą działać razem. Właśnie ta spójność, a nie sam wybór marki urządzenia, decyduje o tym, czy układ będzie stabilny przez lata.
