Dobre pomiary zaczynają się od właściwego dopasowania czujnika do procesu
- Rodzaj pomiaru decyduje o wyborze technologii, na przykład indukcyjnej, optycznej, ultradźwiękowej lub procesowej.
- 24 V DC, PNP/NPN, 4-20 mA i IO-Link to parametry, które trzeba sprawdzić przed zakupem.
- IP67 nie oznacza odporności na wszystko, a środowisko pracy może wymagać IP69K, obudowy ze stali nierdzewnej albo wykonania higienicznego.
- Najczęstsze awarie wynikają z błędnego montażu, zakłóceń, złego przewodu lub niewłaściwej konfiguracji PLC.
- Diagnostyka i kopia parametrów sprawiają, że inteligentne czujniki skracają czas uruchomienia i wymiany urządzenia.
Co dokładnie robią czujniki w układzie automatyki
Czujnik zamienia obserwowane zjawisko na sygnał, który może odczytać sterownik PLC, moduł wejściowy, napęd albo system SCADA. Może wykrywać obecność detalu, mierzyć temperaturę, kontrolować poziom cieczy lub określać prędkość wału. Bez tych danych sterowanie byłoby w dużej mierze zgadywaniem.
Najprostsze modele działają dwustanowo. Informują tylko, czy obiekt jest obecny, czy go nie ma. Bardziej zaawansowane urządzenia przekazują wartość pomiarową, na przykład 7,6 bara, 42°C albo 680 mm. To pozwala nie tylko reagować na przekroczenie progu, ale też obserwować trend i wykrywać zużycie maszyny.
W praktyce rozróżniam trzy poziomy funkcjonalności. Czujnik binarny daje sygnał włącz/wyłącz, analogowy przekazuje wartość ciągłą, a model komunikacyjny, taki jak urządzenie z IO-Link, udostępnia także parametry, diagnostykę i dane dodatkowe. Ten ostatni wariant ma sens wtedy, gdy informacja o stanie samego czujnika jest równie ważna jak mierzony proces.
Najważniejsze rodzaje i ich typowe zastosowania
Nie istnieje jeden uniwersalny detektor do wszystkich zadań. Technologia, która świetnie wykrywa stalowy element na przenośniku, może zupełnie nie poradzić sobie z tworzywem, cieczą pieniącą się w zbiorniku albo silnym światłem z procesu spawania.
| Rodzaj | Co wykrywa lub mierzy | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Indukcyjny | Metalowe obiekty | Położenie siłowników, detekcja detali, kontrola krańcowa | Nie wykrywa tworzyw i drewna; zasięg zależy od materiału |
| Pojemnościowy | Materiały stałe, proszki, granulaty i ciecze | Poziom w zbiornikach, obecność niemetalowych detali | Wrażliwość na wilgoć, zabrudzenia i zmianę właściwości materiału |
| Fotoelektryczny | Obiekty na podstawie odbicia lub przerwania wiązki | Liczenie produktów, kontrola opakowań, przenośniki | Problemy z przezroczystością, połyskiem i zabrudzeniem optyki |
| Ultradźwiękowy | Odległość, poziom i obecność obiektu | Zbiorniki, materiały o zmiennym kolorze, pomiar bez kontaktu | Zakłócenia od piany, silnego przepływu powietrza i nietypowych kształtów |
| Temperatury | Temperaturę medium lub elementu | Piece, łożyska, szafy sterownicze, chłodzenie | Wymaga właściwego miejsca pomiaru i czasu reakcji |
| Ciśnienia i przepływu | Parametry cieczy, gazów i instalacji pneumatycznych | Hydraulika, pneumatyka, pompy i procesy technologiczne | Trzeba uwzględnić medium, zakres, przyłącze i klasę dokładności |
Detekcja położenia i obecności

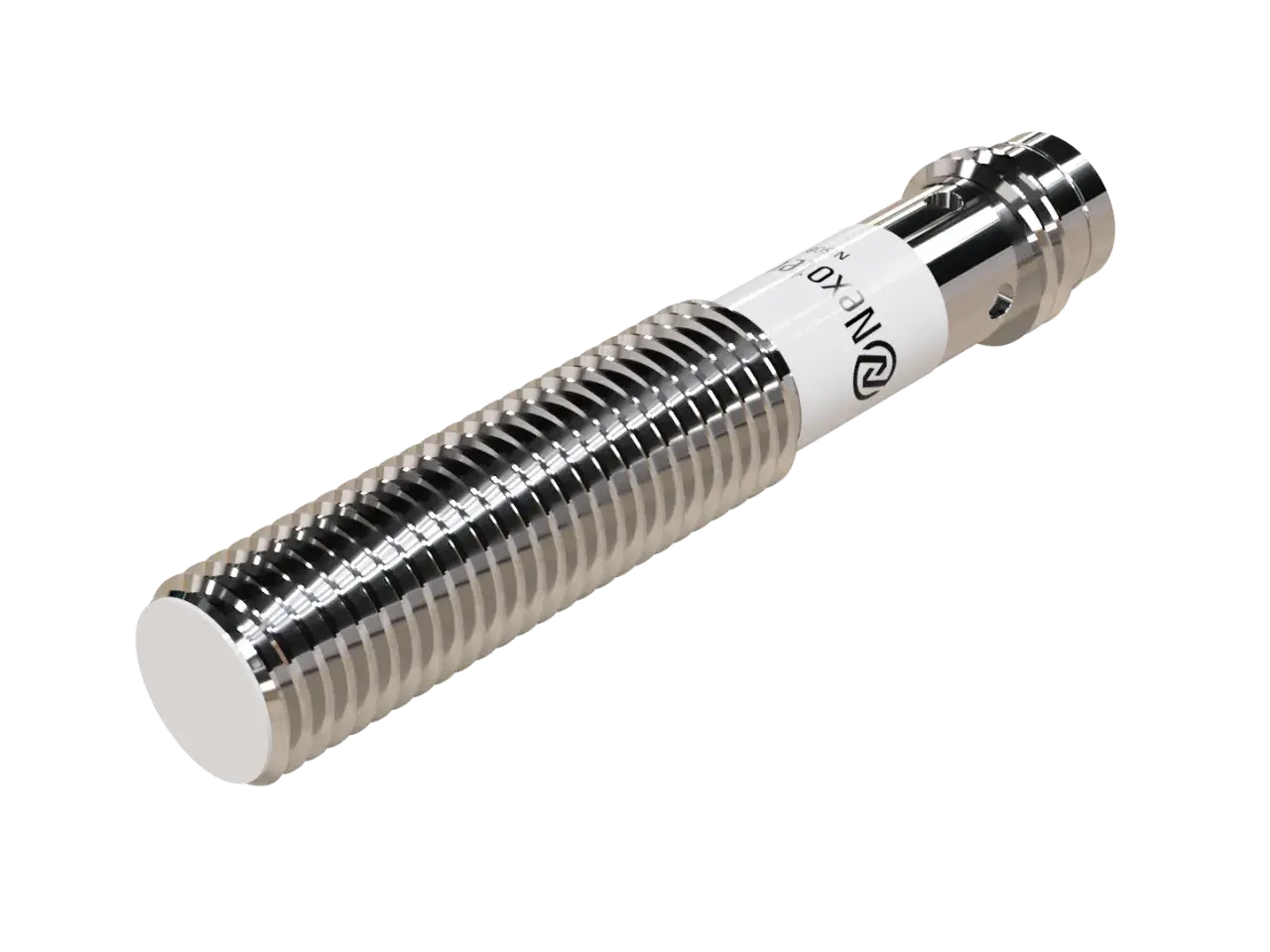

Do kontroli metalowych elementów najczęściej wybieram czujniki indukcyjne. Są odporne na kurz, olej i typowe zabrudzenia, a brak części ruchomych przekłada się na długą żywotność. Trzeba jednak pamiętać, że podany zasięg dotyczy określonych warunków, zwykle stalowego celu o odpowiednich wymiarach. Dla aluminium, mosiądzu lub stali nierdzewnej efektywny zasięg może być mniejszy.
Fotoelektryka daje większą swobodę, gdy obiekt nie jest metalowy. W układzie bariery nadajnik i odbiornik znajdują się po przeciwnych stronach strefy detekcji, natomiast wersja refleksyjna lub odbiciowa upraszcza montaż, ale silniej zależy od koloru i powierzchni produktu. Właśnie dlatego przy błyszczących opakowaniach nie zakładam z góry, że pierwszy lepszy czujnik optyczny będzie działał stabilnie.
Pomiar parametrów procesu
Przetworniki ciśnienia, temperatury, poziomu i przepływu nie tylko sygnalizują stan, ale przekazują dane do regulacji. Sygnał 4-20 mA nadal jest popularny, ponieważ dobrze znosi dłuższe przewody i pozwala rozpoznać przerwę w obwodzie. W systemach wymagających większej ilości danych coraz częściej stosuje się IO-Link albo komunikację po magistrali.
Orientacyjny budżet za sztukę może wynosić od 40-250 zł netto dla prostego detektora indukcyjnego lub pojemnościowego, przez około 100-800 zł dla czujnika optycznego, aż po kilkaset lub kilka tysięcy złotych za urządzenia procesowe. Wersje higieniczne, przeciwwybuchowe, wysokotemperaturowe i certyfikowane do funkcji bezpieczeństwa kosztują znacznie więcej.
Jak dobrać urządzenie bez zgadywania
Najpierw zapisuję, co dokładnie ma zostać wykryte lub zmierzone. Sam opis „czujnik do maszyny” jest zbyt ogólny. Innego rozwiązania wymaga kontrola obecności stalowej tulei, innego pomiar poziomu oleju, a jeszcze innego ochrona strefy pracy robota.
Przy doborze sprawdzam przede wszystkim:
- medium i materiał celu, w tym jego kolor, połysk, przewodność, wilgotność i temperaturę,
- zakres pomiarowy oraz wymaganą dokładność i powtarzalność,
- minimalną wielkość obiektu i wymaganą odległość działania,
- czas reakcji oraz częstotliwość przełączania przy szybkich cyklach,
- zasilanie, typ wyjścia, obciążalność i sposób podłączenia do sterownika,
- warunki środowiskowe, takie jak olej, chłodziwo, pył, wibracje, mycie ciśnieniowe i temperatura,
- rodzaj przyłącza, sposób mocowania i dostępność zamiennika.
Przy standardowych maszynach spotyka się zasilanie 10-30 V DC, złącza M8 lub M12 oraz wyjścia PNP. PNP podaje napięcie na wejście sterownika, a NPN zwiera je do masy. To pozornie drobna różnica, która potrafi unieruchomić cały obwód, jeśli typ wyjścia nie pasuje do modułu PLC.
Nie dobieram też zakresu „na styk”. Jeżeli temperatura procesu zwykle wynosi od 20 do 80°C, przetwornik o zakresie 0-100°C będzie zazwyczaj rozsądniejszy niż model 0-1000°C. Zbyt szeroki zakres może pogorszyć rozdzielczość i utrudnić wykrywanie małych zmian.
Połączenie z PLC i znaczenie komunikacji
W prostym układzie czujnik przekazuje jeden sygnał cyfrowy do wejścia sterownika. Przy pomiarze analogowym PLC musi znać zakres sygnału, na przykład 0-10 V albo 4-20 mA, a program powinien przeliczyć go na jednostki procesu. Błąd skalowania potrafi sprawić, że sterownik pokaże 80°C, mimo że rzeczywista temperatura wynosi 40°C.
IO-Link nie zastępuje automatycznie całej sieci przemysłowej. Jest komunikacją punkt-punkt między urządzeniem a masterem, zwykle z wykorzystaniem standardowego przewodu czujnikowego. Jego przewaga polega na tym, że oprócz wartości procesowej można odczytać identyfikację urządzenia, temperaturę elektroniki, liczbę cykli przełączeń lub komunikat diagnostyczny.
W materiałach ifm często podkreślana jest funkcja automatycznego przywracania parametrów po wymianie urządzenia. W praktyce może to skrócić postój, ale tylko wtedy, gdy master IO-Link, projekt PLC i kopia konfiguracji zostały przygotowane wcześniej. Sama obecność napisu IO-Link na obudowie nie rozwiązuje problemu złej architektury sterowania.
Przewody sygnałowe prowadź z dala od kabli silnikowych i przewodów falownika. Przy sygnałach analogowych znaczenie ma ekranowanie, prawidłowe uziemienie i unikanie pętli masy. Z kolei przy długich odcinkach oraz dużej liczbie urządzeń korzystniejsze może być zastosowanie zdecentralizowanych modułów wejść i wyjść.
Gdzie te rozwiązania dają największą wartość

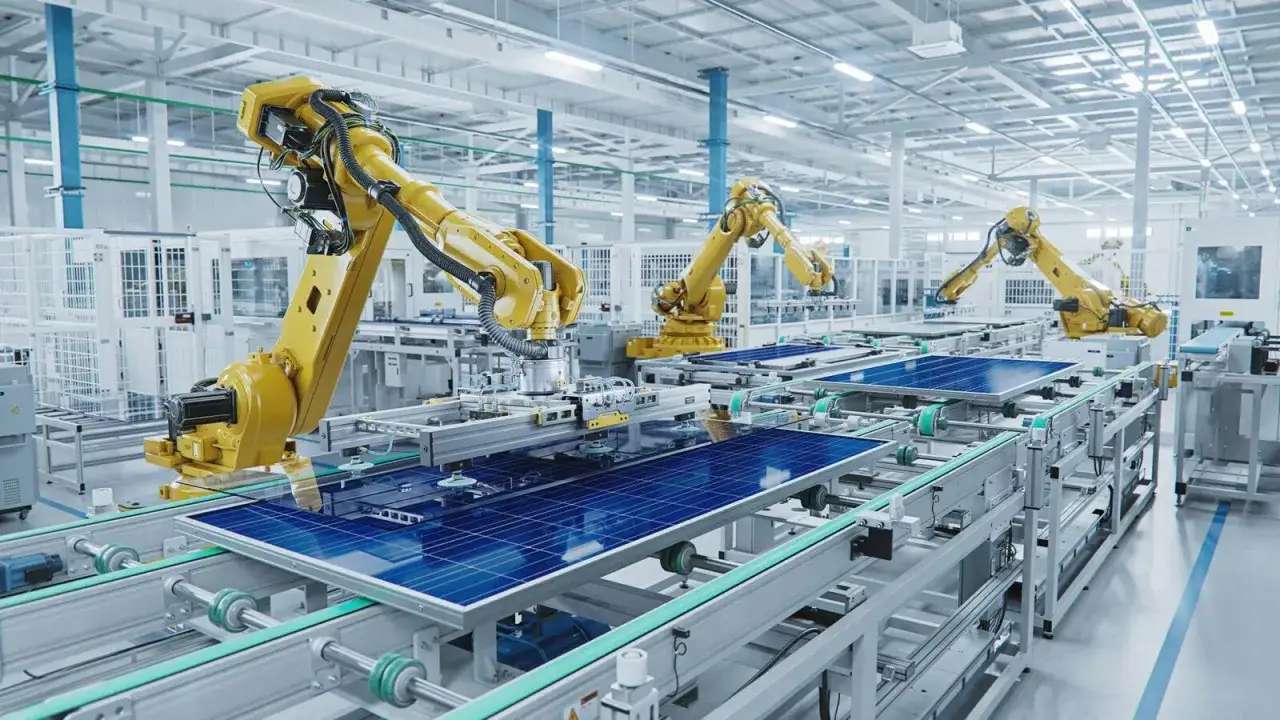

Przenośniki i linie pakujące
Na przenośnikach czujniki optyczne liczą produkty, sprawdzają odstępy i potwierdzają przejście opakowania do kolejnej strefy. Indukcyjne wykrywają położenie elementów metalowych, a enkodery dostarczają informacji o prędkości i przebytej drodze. Największą korzyścią jest tu powtarzalna synchronizacja ruchu, a nie sam fakt wykrycia obiektu.
Maszyny obróbcze i stanowiska montażowe
W obrabiarkach kontroluje się położenie osłon, uchwytów, siłowników i detali. W stanowiskach montażowych dodatkowy czujnik może potwierdzać obecność właściwego komponentu przed rozpoczęciem cyklu. Taki prosty warunek często zapobiega kosztownej pomyłce, na przykład wciśnięciu niewłaściwego elementu w zespół.
Przeczytaj również: Robot przegubowy - jak wybrać i wdrożyć, by zwiększyć zysk?
Zbiorniki, instalacje i pneumatyka
Czujniki poziomu chronią pompy przed pracą na sucho, a przetworniki ciśnienia pomagają wykrywać nieszczelności i spadek wydajności. W pneumatyce monitorowanie ciśnienia na wejściu i końcu instalacji pozwala odróżnić awarię zaworu od problemu z przygotowaniem sprężonego powietrza.
Do funkcji bezpieczeństwa nie wystarczy zwykły czujnik obecności. Kurtyny świetlne, wyłączniki ryglujące i skanery bezpieczeństwa muszą mieć odpowiednie parametry, diagnostykę oraz współpracować z obwodem zaprojektowanym według właściwych wymagań, na przykład EN ISO 13849-1 lub IEC 62061. To obszar, w którym oszczędność na komponencie może mieć bardzo poważne konsekwencje.Najczęstsze błędy podczas montażu i eksploatacji
Pierwszy błąd to montaż bez sprawdzenia strefy działania. Czujnik może reagować na element konstrukcji, drgania uchwytu albo metal znajdujący się za właściwym celem. Zostawienie odpowiedniego marginesu i wykonanie testu w całym zakresie ruchu jest prostsze niż późniejsze szukanie losowych zatrzymań.
Drugi problem stanowią zabrudzenia. Optyka pokryta pyłem, kroplami oleju lub kondensatem zmienia warunki detekcji, natomiast czujnik pojemnościowy może reagować na wilgoć na ściance zbiornika. Klasa IP opisuje ochronę obudowy, ale nie gwarantuje poprawnego pomiaru przez zabrudzoną powierzchnię.
Często pomija się też parametry elektryczne. Trzeba sprawdzić zgodność PNP lub NPN, logikę NO/NC, napięcie, prąd obciążenia i sposób wspólnego podłączenia masy. Przy wymianie urządzenia na model innego producenta podobny wygląd obudowy nie oznacza identycznego działania.
W diagnostyce zaczynam od pomiaru napięcia na samym czujniku, potem sprawdzam zmianę sygnału na wyjściu i dopiero na końcu szukam błędu w programie. Przy sygnale 4-20 mA warto pamiętać, że około 4 mA oznacza dolną granicę zakresu, a 20 mA górną. Wartość bliska 0 mA zwykle wskazuje na przerwę, brak zasilania albo uszkodzenie obwodu.
Konserwacja nie musi być skomplikowana. Wystarczy określić częstotliwość czyszczenia, sprawdzać mocowanie, oglądać przewody i zapisywać powtarzające się alarmy. Jeżeli urządzenie ma IO-Link, dane diagnostyczne mogą pomóc wychwycić problem wcześniej, zanim zatrzymanie stanie się faktem.
Jak przełożyć dobór czujnika na stabilną pracę maszyny
Najlepszy wybór zwykle nie jest urządzeniem o największej liczbie funkcji, lecz takim, które pasuje do celu, środowiska i istniejącego sterowania. Przed zamówieniem sprawdzam kartę katalogową, schemat podłączenia, zakres temperatur, klasę ochrony oraz sposób kalibracji. Dopiero potem porównuję markę i cenę.Jeśli aplikacja jest prosta, solidny czujnik binarny może być rozsądniejszy niż rozbudowany model komunikacyjny. Gdy jednak przestój jest kosztowny, a dostęp do maszyny utrudniony, diagnostyka, parametryzacja i możliwość szybkiej wymiany mogą uzasadnić zakup wersji IO-Link.
Praktyczna checklista jest krótka: określ mierzony parametr, wybierz technologię, dopasuj zakres, sprawdź sygnał i warunki pracy, wykonaj próbny montaż oraz zapisz konfigurację w dokumentacji maszyny. Taki sposób działania ogranicza liczbę niespodzianek i daje układowi automatyki coś ważniejszego niż sam odczyt, czyli przewidywalność.
