Gdy operator musi jednocześnie obserwować kilka linii, reagować na alarmy i sprawdzać historię procesu, zwykły panel operatorski szybko przestaje wystarczać. Oprogramowanie SCADA InTouch pomaga zebrać dane z PLC i urządzeń obiektowych w jednym środowisku, a następnie przedstawić je w formie czytelnych ekranów, trendów i alarmów. Poniżej wyjaśniam, jak działa to rozwiązanie, gdzie sprawdza się najlepiej, jakie ma ograniczenia oraz na co zwrócić uwagę przy projektowaniu i wdrażaniu.
Najważniejsze informacje o środowisku InTouch SCADA
- InTouch HMI służy do wizualizacji, nadzoru i operatorskiego sterowania procesem.
- System współpracuje z PLC, RTU, serwerami OPC oraz innymi źródłami danych przemysłowych.
- Największą wartość dają alarmy, trendy, historia danych i czytelna diagnostyka.
- Rozwiązanie nadaje się zarówno do pojedynczej maszyny, jak i większych instalacji produkcyjnych.
- Koszt zależy od licencji, liczby stanowisk, zakresu integracji i wymagań dotyczących redundancji.
InTouch HMI i SCADA nie są dokładnie tym samym
AVEVA InTouch HMI, wcześniej znany jako Wonderware InTouch, jest przede wszystkim środowiskiem do budowy interfejsu operatorskiego. Operator widzi w nim stan urządzeń, wartości procesowe, alarmy i komunikaty, a także może wydawać polecenia zgodne z uprawnieniami.
W praktyce InTouch często pracuje jako część systemu SCADA. Sama SCADA obejmuje szerszy zestaw funkcji, czyli zbieranie danych, nadzór, archiwizację, alarmowanie i komunikację z innymi systemami. Dlatego określenie „SCADA InTouch” jest zrozumiałe, choć technicznie trafniej mówić o systemie SCADA z wizualizacją opartą na InTouch HMI.

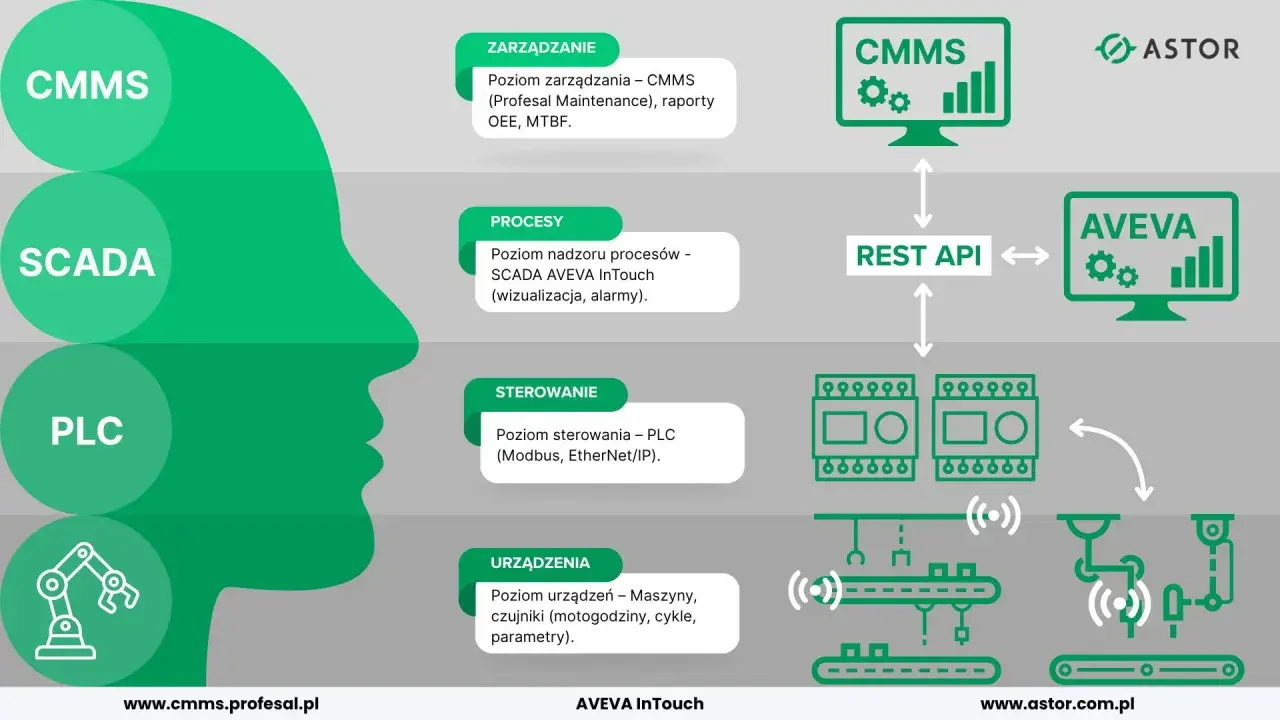

Typowy przepływ danych wygląda następująco:
- czujniki i elementy wykonawcze przekazują sygnały do sterownika PLC,
- PLC udostępnia dane przez sterownik komunikacyjny lub OPC,
- InTouch pobiera wartości i prezentuje je na ekranach operatorskich,
- system zapisuje wybrane dane, obsługuje alarmy i przekazuje informacje dalej, na przykład do Historiana, MES lub raportowania.
Według materiałów AVEVA środowisko jest rozwijane jako rozwiązanie HMI-SCADA z naciskiem na wizualizację w czasie rzeczywistym, współpracę z różnymi źródłami danych i dostęp do informacji z poziomu klienta webowego. Dla użytkownika ważne jest jednak nie samo hasło producenta, lecz to, czy cała architektura odpowiada wymaganiom konkretnej instalacji.
Co można zrobić za pomocą InTouch
Wizualizacja procesu

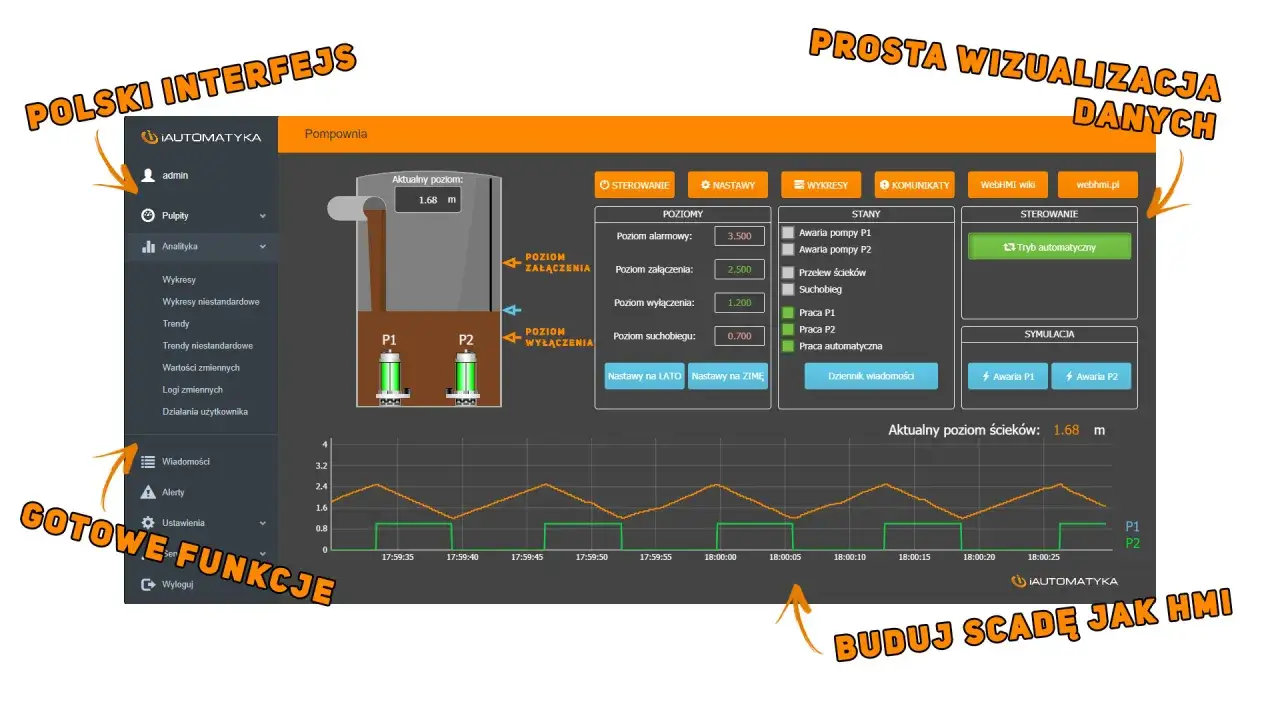

Podstawą aplikacji są ekrany technologiczne pokazujące maszyny, zawory, zbiorniki, przenośniki i parametry procesu. Dobrze zaprojektowany ekran nie powinien być kolorową mapą całej hali. Powinien szybko odpowiadać na pytania operatora: co się zatrzymało, dlaczego i co mogę bezpiecznie zrobić.
W aplikacji można animować obiekty, zmieniać ich kolory, pokazywać wartości analogowe i budować elementy wielokrotnego użytku. To przydaje się szczególnie wtedy, gdy zakład ma kilka podobnych maszyn. Jeden sprawdzony szablon zaworu lub napędu ogranicza liczbę błędów podczas dalszej rozbudowy.
Alarmy i zdarzenia
Alarm informuje o przekroczeniu wartości granicznej, zaniku komunikacji, awarii urządzenia albo nieprawidłowej sekwencji. InTouch może przypisywać alarmom priorytety, rejestrować potwierdzenia i pokazywać operatorowi dodatkowe informacje.
Najczęstszy błąd polega na dodawaniu alarmu do niemal każdego sygnału. Rezultatem jest alarm flooding, czyli sytuacja, w której pojawia się tak wiele komunikatów, że operator przestaje odróżniać awarię krytyczną od ostrzeżenia. Lepiej mieć mniej alarmów, ale z jasno opisanym działaniem i właściwie dobranym priorytetem.
Trendy i archiwizacja
Trend pokazuje zmianę wartości w czasie. Można w ten sposób obserwować temperaturę, ciśnienie, przepływ, zużycie energii albo czas cyklu. Sama aktualna wartość często niewiele mówi, natomiast wykres pozwala zauważyć powolne pogarszanie się pracy urządzenia.
Trzeba rozróżnić bieżącą wizualizację od trwałego archiwum. Jeżeli dane mają służyć do analiz produkcyjnych, audytów lub rozliczania jakości, należy wcześniej ustalić częstotliwość zapisu, czas przechowywania i sposób wykonywania kopii zapasowych. Zapisywanie wszystkiego z maksymalną częstotliwością szybko zwiększa ilość danych, ale nie zawsze poprawia diagnostykę.
Przeczytaj również: RS-485 w automatyce - Jak podłączyć, by działał stabilnie?
Skrypty i logika operatorska
Skrypty pozwalają automatyzować proste czynności, na przykład obsługę receptur, zmianę ekranów, walidację wpisywanych parametrów czy przygotowanie komunikatu dla operatora. Traktuję je jako uzupełnienie sterowania, a nie jego zamiennik.
Logika bezpieczeństwa i sterowania maszyną powinna pozostać w PLC, gdzie łatwiej ją testować i nadzorować. Skrypt w systemie wizualizacyjnym może wspierać pracę operatora, ale nie powinien być jedynym zabezpieczeniem przed niebezpiecznym ruchem siłownika czy uruchomieniem napędu.
Jak wygląda typowa architektura systemu
Najprostsza instalacja może obejmować jeden komputer operatorski, sterownik PLC i odpowiedni driver komunikacyjny. W większym zakładzie dochodzą serwery aplikacyjne, redundantny serwer danych, stacje klienckie, dostęp webowy, system Historian oraz połączenie z systemami nadrzędnymi.
| Element | Rola w systemie | Na co uważać |
|---|---|---|
| PLC lub RTU | Wykonuje sterowanie i udostępnia dane z procesu | Nieprawidłowe adresy, brak diagnostyki i niespójne nazwy zmiennych |
| Driver lub OPC | Pośredniczy w wymianie danych | Kompatybilność protokołu, jakość komunikacji i obsługa błędów |
| InTouch HMI | Prezentuje proces i umożliwia obsługę operatorską | Przeładowane ekrany, błędna logika uprawnień i nieczytelne alarmy |
| Historian | Przechowuje dane do analiz i raportów | Dobór częstotliwości zapisu oraz plan archiwizacji |
| Stacja kliencka lub webowa | Udostępnia dane operatorom i kadrze technicznej | Bezpieczeństwo dostępu, opóźnienia i dostępność sieci |
W małej maszynie rozbudowana architektura może być przesadą. Wtedy wystarczy lokalny HMI i niewielka aplikacja. Przy kilku liniach produkcyjnych bardziej opłaca się od początku zaplanować centralne zarządzanie aplikacjami, wspólne nazewnictwo i rozdzielenie warstwy sterowania od warstwy raportowej.
Nie zaczynałbym projektu od rysowania ekranów. Najpierw ustaliłbym listę sygnałów, stany awaryjne, role użytkowników, wymagane czasy retencji danych i sposób odtworzenia systemu po awarii serwera. Dzięki temu wizualizacja wynika z procesu, a nie odwrotnie.
Najważniejsze zalety i ograniczenia rozwiązania
Największą zaletą InTouch jest dojrzałe podejście do wizualizacji procesu. Środowisko pozwala budować aplikacje od prostych ekranów maszynowych po rozbudowane systemy nadzoru. Istotna jest także możliwość współpracy z różnymi urządzeniami, dzięki czemu nie trzeba wymieniać całej infrastruktury tylko dlatego, że w zakładzie pracują sterowniki kilku producentów.
- Czytelna obserwacja procesu ułatwia szybszą reakcję na awarie.
- Trendy i historia danych pomagają szukać przyczyn problemów, a nie tylko reagować na ich skutki.
- Skalowalność pozwala rozwijać aplikację wraz z zakładem.
- Integracja z systemami nadrzędnymi może ograniczyć ręczne przepisywanie danych.
Ograniczenia są równie ważne. InTouch nie naprawi źle zaprojektowanego procesu, niestabilnej sieci ani nieuporządkowanej listy zmiennych. Koszty mogą rosnąć wraz z liczbą stanowisk, zakresem archiwizacji, wymaganiem redundancji i potrzebą dostępu z wielu lokalizacji.
Nie podawałbym jednej uniwersalnej ceny wdrożenia. W praktyce licencja i projekt mogą kosztować od kilku do kilkudziesięciu tysięcy złotych, a większe instalacje przemysłowe znacznie więcej. Ostateczna wycena zależy między innymi od liczby tagów, stanowisk, sterowników, ekranów, serwerów oraz zakresu uruchomienia. Najrozsądniej porównywać nie samą cenę licencji, lecz całkowity koszt utrzymania przez kilka lat.
Jak zaplanować wdrożenie bez typowych błędów
Dobre wdrożenie zaczyna się od krótkiej specyfikacji funkcjonalnej. Powinna opisywać, jakie dane mają być widoczne, jakie działania może wykonać każda rola użytkownika, które alarmy są krytyczne i jak długo trzeba przechowywać historię.
- Zdefiniuj zakres procesu i podziel go na maszyny, linie lub obszary technologiczne.
- Ujednolić nazwy zmiennych, jednostki, opisy stanów i sposób sygnalizowania awarii.
- Przygotuj listę alarmów wraz z priorytetem, przyczyną i zalecaną reakcją.
- Zaprojektuj ekrany operatorskie na podstawie rzeczywistych scenariuszy pracy.
- Przetestuj komunikację przy zaniku sieci, restarcie PLC, braku danych i błędnej wartości.
- Wykonaj kopie zapasowe aplikacji, konfiguracji driverów, licencji i dokumentacji.
- Przeszkol operatorów na rzeczywistych alarmach, a nie tylko na prezentacji funkcji.
Do częstych problemów należy też tworzenie ogromnych ekranów, na których wszystko jest widoczne jednocześnie. Operator potrzebuje hierarchii informacji. Na ekranie głównym powinien zobaczyć stan całej instalacji, a dopiero po przejściu niżej szczegóły konkretnego napędu lub czujnika.
Drugim błędem jest brak testów połączenia z urządzeniami. Aplikacja może wyglądać poprawnie, a mimo to pokazywać wartości zamrożone po utracie komunikacji. Dlatego każdy sygnał powinien mieć rozpoznawalny stan braku jakości danych, a nie tylko ostatnią zapamiętaną wartość.
Bezpieczeństwo i utrzymanie systemu
System nadzoru nie powinien być traktowany jak zwykły komputer biurowy. Najważniejsze zasady to segmentacja sieci przemysłowej, ograniczenie dostępu z zewnątrz, indywidualne konta użytkowników i regularne aktualizacje zgodne z polityką zakładu.
Dostęp zdalny bywa wygodny dla serwisu, ale powinien odbywać się przez kontrolowany kanał, najlepiej z wieloskładnikowym uwierzytelnianiem i rejestrowaniem sesji. Nie wystawia się bezpośrednio serwera SCADA do publicznego internetu, nawet jeżeli aplikacja ma klienta webowego.
Plan utrzymania powinien obejmować test odtwarzania kopii zapasowej. Sama kopia na dysku nie daje pewności, że po awarii da się uruchomić system. Trzeba wiedzieć, gdzie znajdują się pliki aplikacji, konfiguracja komunikacji, dane historyczne, licencje i hasła serwisowe.
Przy rozbudowie warto prowadzić rejestr zmian. Każda modyfikacja ekranu, alarmu lub skryptu powinna mieć opis, datę i informację o osobie odpowiedzialnej. To prosty nawyk, który po kilku latach potrafi oszczędzić wiele godzin szukania przyczyny nieoczekiwanego zachowania.
Kiedy InTouch będzie dobrym wyborem
To rozwiązanie ma sens tam, gdzie potrzebna jest sprawdzona wizualizacja procesu, współpraca z istniejącymi sterownikami i możliwość stopniowego rozwoju systemu. Dobrze sprawdzi się w produkcji dyskretnej, instalacjach procesowych, gospodarce wodnej, energetyce pomocniczej i automatyce budynkowej, o ile zakres projektu zostanie właściwie dobrany.
Nie zawsze potrzebna jest pełna platforma SCADA. Dla jednej niewielkiej maszyny prostszy panel HMI może być tańszy i łatwiejszy w utrzymaniu. Z drugiej strony przy wielu liniach, wymaganiach raportowych i konieczności centralnego nadzoru oszczędzanie na warstwie wizualizacji często kończy się ręczną pracą, trudniejszą diagnostyką i większym ryzykiem przestoju.
Moja praktyczna zasada jest prosta. Najpierw określam, jakie decyzje operator ma podejmować na podstawie danych, a dopiero potem wybieram licencję, liczbę ekranów i zakres integracji. Jeżeli system nie pomaga szybciej znaleźć przyczyny problemu, sama efektowna grafika nie daje zakładowi dużej wartości.
Dobry system zaczyna się od porządku w danych
InTouch może być solidnym centrum nadzoru, ale jego skuteczność zależy od jakości całego projektu. Najwięcej korzyści przynoszą nie dodatkowe animacje, lecz spójne nazwy zmiennych, rozsądne alarmy, poprawna archiwizacja i przetestowane scenariusze awaryjne.
Przed zakupem lub modernizacją dobrze przygotować listę urządzeń, wymaganych protokołów, liczby użytkowników, zakresu historii i oczekiwanego czasu odtworzenia po awarii. Taki dokument ułatwia rozmowę z integratorem i pozwala porównać oferty na podstawie realnych potrzeb, a nie samej liczby funkcji w katalogu.
Jeżeli te fundamenty są dopracowane, wizualizacja InTouch przestaje być tylko ekranem z przyciskami. Staje się narzędziem, które pomaga operatorowi szybciej reagować, technikowi trafniej diagnozować usterki, a osobom zarządzającym lepiej rozumieć pracę instalacji.
