Gdy program PLC zaczyna obejmować tablice, obliczenia, receptury albo wiele warunków zależnych od siebie, klasyczne drabinki szybko przestają być wygodne. Właśnie wtedy przydaje się język SCL, czyli tekstowy sposób programowania sterowników, szczególnie popularny w środowisku Siemens TIA Portal. Poniżej pokazuję, do czego służy, jak wygląda składnia, kiedy wybrać go zamiast LAD lub FBD oraz na jakie błędy uważać w automatyce.
Najważniejsze informacje o programowaniu SCL w automatyce
- SCL jest wysokopoziomowym językiem do programowania sterowników PLC.
- Odpowiada językowi Structured Text z normy IEC 61131-3, choć szczegóły zależą od producenta.
- Najlepiej sprawdza się przy obliczeniach, tablicach, pętlach, recepturach i zarządzaniu danymi.
- W TIA Portal można łączyć bloki SCL z programami napisanymi w LAD i FBD.
- Największe ryzyko stanowią nieczytelne warunki, zbyt długie pętle i brak kontroli zakresu danych.
Czym jest język SCL i gdzie się go używa
SCL oznacza Structured Control Language. To tekstowy język programowania sterowników PLC, rozwijany przede wszystkim dla systemów Siemens SIMATIC i środowiska STEP 7. Jego składnia nawiązuje do Pascala, dlatego osoby znające podstawy programowania tekstowego zwykle szybko rozumieją sposób zapisu warunków, pętli i funkcji.
Od strony standardu SCL odpowiada wysokopoziomowemu językowi Structured Text, czyli ST, opisanemu w normie IEC 61131-3. Nie oznacza to jednak, że każdy program ST z innego środowiska zadziała bez zmian w TIA Portal. Producent może stosować własne typy danych, funkcje, oznaczenia zmiennych i wywołania bloków.
W praktyce używa się go między innymi do:
- przeliczania wartości analogowych, temperatury, ciśnienia i przepływu,
- obsługi tablic i struktur danych,
- tworzenia algorytmów regulacji i filtracji pomiarów,
- zarządzania recepturami produkcyjnymi,
- sortowania, wyszukiwania i porównywania danych,
- budowania powtarzalnych funkcji w blokach FB i FC.
Ja traktuję SCL jako narzędzie do zadań, w których schemat graficzny zaczyna zasłaniać logikę. Do prostego startu silnika LAD bywa czytelniejszy, ale do obliczenia średniej z 100 pomiarów tekstowy kod jest zwykle krótszy i łatwiejszy do utrzymania.

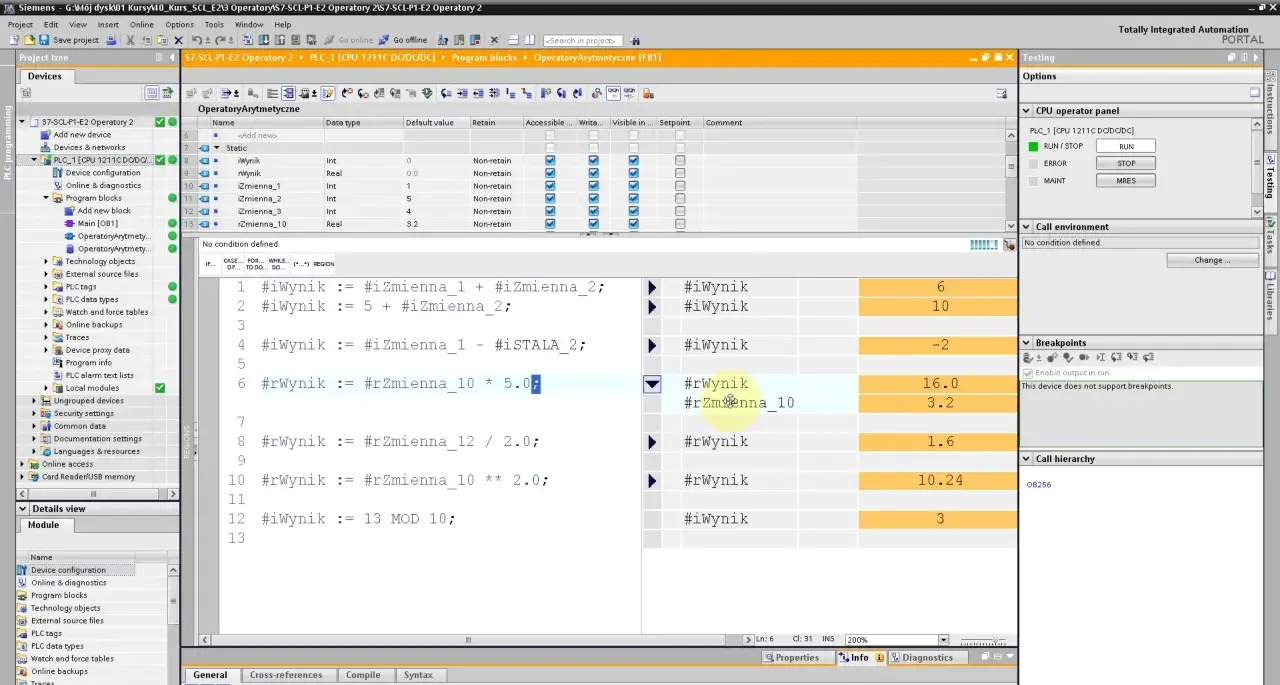

Jak wygląda programowanie SCL w sterowniku PLC
Program PLC wykonuje się cyklicznie. Sterownik odczytuje wejścia, realizuje kod programu, aktualizuje wyjścia i rozpoczyna kolejny cykl. Z tego powodu instrukcja w SCL nie działa jak niezależny program uruchamiany tylko raz. Jeśli warunek pozostaje prawdziwy, będzie analizowany ponownie w każdym cyklu sterownika.
Najprostszy warunek może wyglądać tak:
IF #Start AND NOT #Stop THEN
#Motor := TRUE;
ELSE
#Motor := FALSE;
END_IF;Znak := oznacza przypisanie wartości, natomiast operator AND łączy warunki logiczne. W przedstawionym przykładzie silnik pracuje tylko wtedy, gdy aktywny jest sygnał Start i jednocześnie nie ma sygnału Stop.
Warunki, pętle i wybór wariantu
SCL pozwala korzystać z konstrukcji znanych z klasycznych języków programowania. Instrukcja IF służy do podejmowania decyzji, FOR i WHILE do powtarzania operacji, a CASE do obsługi wielu stanów maszyny.
CASE #Tryb OF
0:
#Pompa := FALSE;
1:
#Pompa := #PoziomOK;
2:
#Pompa := TRUE;
ELSE
#Pompa := FALSE;
END_CASE;Taki zapis jest wygodniejszy niż kilkanaście wzajemnie zależnych styków, gdy urządzenie ma kilka trybów pracy. Trzeba jednak pilnować gałęzi ELSE. Bez niej nieobsługiwana wartość zmiennej może pozostawić wyjście w nieoczekiwanym stanie.
Timery i bloki funkcyjne
W sterownikach Siemens timery są zwykle wywoływane jako bloki, a ich stan odczytuje się przez wyjścia takie jak Q. Przykład opóźnionego załączenia może wyglądać następująco:
#Timer(IN := #Start, PT := T#5s);
#Lampka := #Timer.Q;Po pojawieniu się sygnału Start timer odlicza 5 sekund, a dopiero później ustawia wyjście Q. Dokładny zapis zależy od wersji środowiska i typu bloku, dlatego przed kopiowaniem przykładu do projektu trzeba sprawdzić deklarację instancji timera.
Tablice i obliczenia
Jedną z największych zalet SCL jest wygodna obsługa danych. Poniższy fragment sumuje dziesięć elementów tablicy:
#Suma := 0;
FOR #i := 1 TO 10 DO
#Suma := #Suma + #Pomiar[#i];
END_FOR;
#Srednia := #Suma / 10.0;W automatyce podobny mechanizm może służyć do obliczania średniej temperatury, analizy pozycji palet albo sprawdzania kilku czujników. Trzeba znać zakres indeksów tablicy, ponieważ wyjście poza zadeklarowany zakres może powodować błędy wykonania lub nieprzewidywalne dane.
Kiedy wybrać SCL zamiast LAD albo FBD
Nie ma jednego najlepszego języka dla każdego fragmentu instalacji. Dobieram go do rodzaju zadania, doświadczenia zespołu i tego, kto będzie później utrzymywał maszynę. SCL jest mocny, ale nie zawsze będzie najbardziej czytelny dla elektryka, który na co dzień diagnozuje układy na schemacie drabinkowym.
| Język | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| SCL | Obliczenia, tablice, receptury, algorytmy | Krótki i elastyczny kod | Trudniejsza szybka analiza dla początkujących |
| LAD | Logika binarna, blokady, styczniki | Czytelny dla służb utrzymania ruchu | Rozbudowane obliczenia zajmują dużo miejsca |
| FBD | Regulacja, funkcje blokowe, przetwarzanie sygnałów | Dobry obraz przepływu sygnałów | Duże projekty mogą stać się nieporęczne |
Do sterowania przenośnikiem, gdzie trzeba obsłużyć kilka czujników i blokad, LAD często wygrywa prostotą. Do obliczania pozycji osi, przeliczania jednostek lub obsługi receptury zdecydowanie preferuję SCL, bo zależności są widoczne bez plątaniny połączeń.
Najpraktyczniejsze projekty łączą języki. Główną logikę bezpieczeństwa i blokady można zapisać w LAD, algorytm obliczeniowy umieścić w SCL, a regulator lub gotowy blok technologiczny przedstawić w FBD. Siemens dopuszcza wywoływanie bloków napisanych w różnych językach, co ułatwia stopniową modernizację starszych aplikacji.
Przykład sterowania urządzeniem w SCL
Załóżmy, że pompa ma uruchomić się po osiągnięciu minimalnego poziomu, ale tylko wtedy, gdy aktywny jest tryb automatyczny i nie wystąpił alarm. Prosty fragment może wyglądać tak:
IF #TrybAuto AND #PoziomNiski AND NOT #Alarm THEN
#Pompa := TRUE;
END_IF;
IF #PoziomWysoki OR #Alarm OR NOT #TrybAuto THEN
#Pompa := FALSE;
END_IF;Ten kod jest łatwy do zrozumienia, ale ma ważną pułapkę. Jeżeli oba warunki okażą się prawdziwe w tym samym cyklu, ostateczny stan pompy będzie zależał od kolejności instrukcji. W tym przypadku druga instrukcja ma pierwszeństwo, co jest rozsądne dla alarmu, lecz powinno zostać zapisane i opisane w dokumentacji.
Jeszcze czytelniejsza wersja wykorzystuje jedną zmienną logiczną:
#Pompa := #TrybAuto
AND #PoziomNiski
AND NOT #PoziomWysoki
AND NOT #Alarm;Takie rozwiązanie ogranicza ryzyko konfliktu zapisów. W bardziej rozbudowanym układzie dodałbym osobny stan pracy, histerezę poziomu oraz ręczne sterowanie z wyraźnie określonym priorytetem. Sama instrukcja przypisania nie zastąpi poprawnej koncepcji procesu.
Najczęstsze błędy podczas pisania kodu SCL
Początkujący często skupiają się na tym, czy kod się kompiluje. W sterowniku przemysłowym to dopiero początek. Program może być syntaktycznie poprawny, a mimo to powodować niebezpieczne przełączenia, opóźnienia albo trudne do odtworzenia błędy.
Brak inicjalizacji i kontroli danych
Zmienna używana w obliczeniach powinna mieć określony stan początkowy. Szczególnie ważne jest zerowanie sum, liczników i indeksów przed rozpoczęciem nowej operacji. Przy danych analogowych trzeba też sprawdzać zakres, jednostkę oraz sygnał błędu z przetwornika.
Zbyt długa pętla w jednym cyklu
Pętla wykonująca się setki tysięcy razy może wydłużyć cykl PLC i opóźnić reakcję na wejścia. W aplikacjach czasu rzeczywistego lepiej podzielić duże zadanie na fragmenty wykonywane w kolejnych cyklach albo ograniczyć liczbę analizowanych elementów. Dla typowej tablicy kilku czy kilkudziesięciu wartości nie jest to problem, ale warto znać tę granicę.
Nadpisywanie tego samego wyjścia
Jeżeli jedna zmienna wyjściowa jest przypisywana w kilku miejscach, znalezienie źródła błędu staje się niepotrzebnie trudne. Stosuję zasadę, aby każde wyjście fizyczne miało jedno główne miejsce sterowania, a decyzje pośrednie były przechowywane w pomocniczych zmiennych.
Przeczytaj również: Regulator PID - Co to jest i jak go stroić? Praktyczny przewodnik
Mieszanie logiki procesu z obsługą wizualizacji
Zmienne HMI, alarmy i komunikaty operatorskie nie powinny bezpośrednio zastępować logiki sterowania. Panel może podać żądanie startu, ale warunki zezwolenia, blokady i reakcja na awarię powinny zostać rozstrzygnięte w programie PLC. To zwiększa przewidywalność także wtedy, gdy panel chwilowo utraci komunikację.
Jak pisać SCL czytelnie i bezpiecznie
Czytelność kodu ma bezpośredni wpływ na czas postoju maszyny. Dobra nazwa, komentarz przy nietypowym warunku i podział na mniejsze bloki często oszczędzają więcej czasu niż późniejsze szukanie błędu w długiej procedurze.
- Używaj nazw opisujących funkcję, na przykład PoziomZbiornika_mm zamiast AI_03.
- Rozdziel pomiar, przeliczenie, decyzję i sterowanie wyjściem.
- Wydziel powtarzalne operacje do funkcji lub bloków funkcyjnych.
- Dodawaj komentarze tam, gdzie warunek wynika z technologii, a nie z samej składni.
- Testuj przypadki graniczne, takie jak zero, wartość maksymalna, brak sygnału i alarm.
- Nie używaj pętli do realizacji funkcji, którą można zapisać prostym warunkiem.

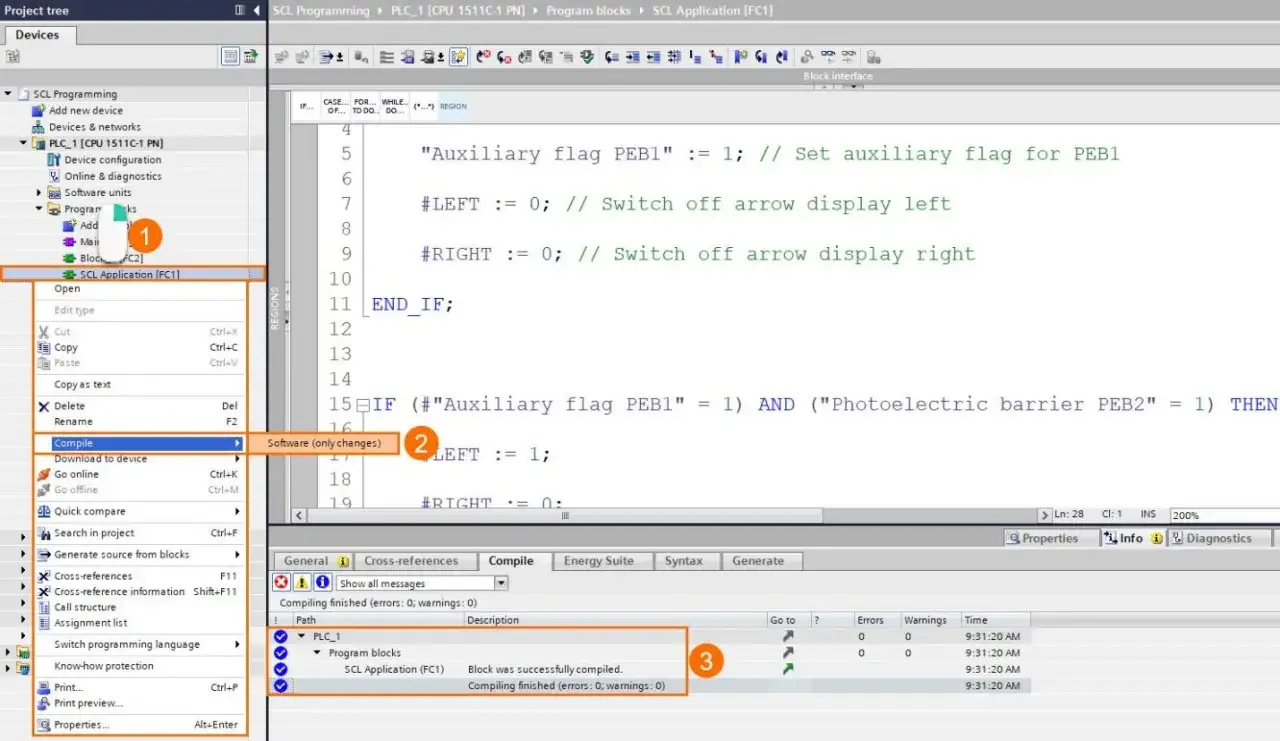

Przed uruchomieniem na maszynie sprawdzam kod w symulacji lub w trybie monitorowania, o ile sprzęt i projekt na to pozwalają. Szczególnie obserwuję przejścia między stanami, bo większość problemów ujawnia się nie podczas stabilnej pracy, ale właśnie w chwili startu, zatrzymania albo powrotu po alarmie.
Norma IEC 61131-3 porządkuje podstawy języków sterowników, lecz nie opisuje całej technologii konkretnego producenta. Dlatego sama znajomość składni nie wystarcza. Trzeba jeszcze rozumieć cykl PLC, adresowanie, retencję danych, diagnostykę i zachowanie urządzeń wykonawczych.
Od prostego warunku do stabilnej aplikacji
Język SCL najlepiej poznaje się na małych, realnych zadaniach. Dobrym ćwiczeniem będzie przeliczenie sygnału analogowego, obsługa kilku trybów pracy, filtracja dziesięciu pomiarów i sterowanie timerem. Każdy przykład warto uruchomić z wartościami normalnymi, granicznymi oraz błędnymi.
Najważniejsza decyzja nie dotyczy samego wyboru SCL, LAD czy FBD. Chodzi o to, aby kod był przewidywalny, możliwy do zdiagnozowania i zrozumiały dla całego zespołu. Wtedy tekstowe programowanie naprawdę przyspiesza pracę, zamiast tworzyć kolejną warstwę trudną do odczytania podczas awarii.
