Gdy jedna maszyna ma jednocześnie obsługiwać napędy, czujniki, regulację temperatury, wizualizację i wymianę danych z systemem nadrzędnym, zwykły sterownik logiczny może szybko dojść do granicy swoich możliwości. Sterownik PAC łączy przemysłową niezawodność PLC z większą mocą obliczeniową, komunikacją sieciową i obsługą bardziej złożonych aplikacji. Wyjaśniam, jak działa, czym różni się od PLC i komputera przemysłowego oraz kiedy jego zastosowanie rzeczywiście ma sens.
Kontroler PAC łączy sterowanie maszyną z obsługą danych i komunikacji
- Jedna platforma może obsługiwać logikę, ruch, regulację PID i komunikację.
- PAC nie jest po prostu mocniejszym PLC, ponieważ zwykle oferuje szerszą integrację sprzętu i oprogramowania.
- Najlepiej sprawdza się w złożonych maszynach, liniach produkcyjnych i instalacjach wymagających dużej liczby danych.
- Przed wyborem trzeba sprawdzić wejścia i wyjścia, protokoły, czas reakcji, środowisko pracy oraz dostępność serwisu.
- Najczęstszy błąd to kupowanie zbyt rozbudowanego urządzenia do prostego układu sterowania.
Czym jest kontroler PAC i jak działa
Skrót PAC pochodzi od angielskiego określenia Programmable Automation Controller. To programowalny kontroler automatyki przeznaczony do sterowania maszynami i procesami, ale także do przetwarzania danych, komunikacji z innymi urządzeniami oraz obsługi bardziej wymagających algorytmów. TechTarget trafnie opisuje PAC jako rozwiązanie wykraczające poza klasyczne sterowanie wejściami i wyjściami.
W praktyce urządzenie odczytuje sygnały z czujników, analizuje je według programu i steruje elementami wykonawczymi. Mogą to być zawory, styczniki, falowniki, serwonapędy, grzałki albo siłowniki pneumatyczne. Różnica polega na tym, że kontroler może w tym samym czasie realizować sterowanie logiczne, regulację, ruch i wymianę danych.

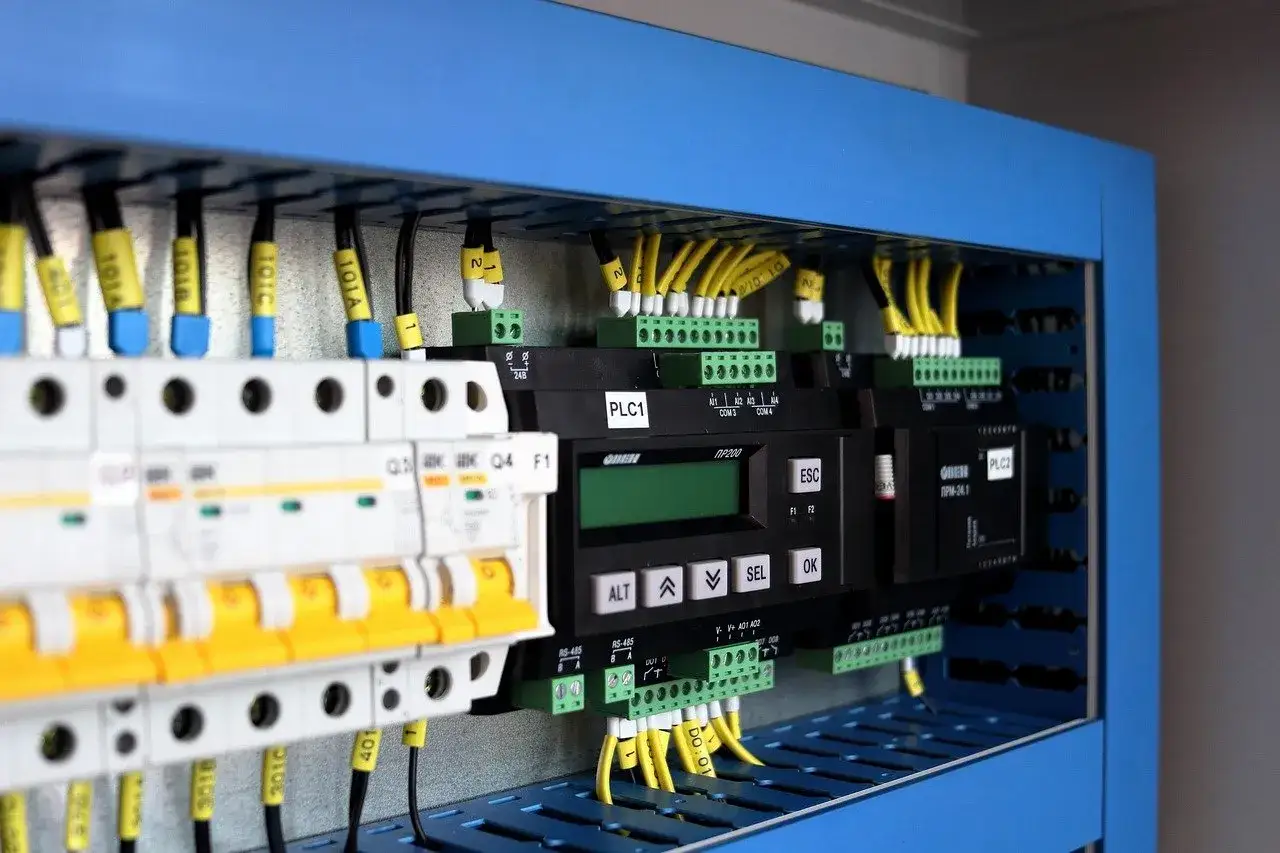

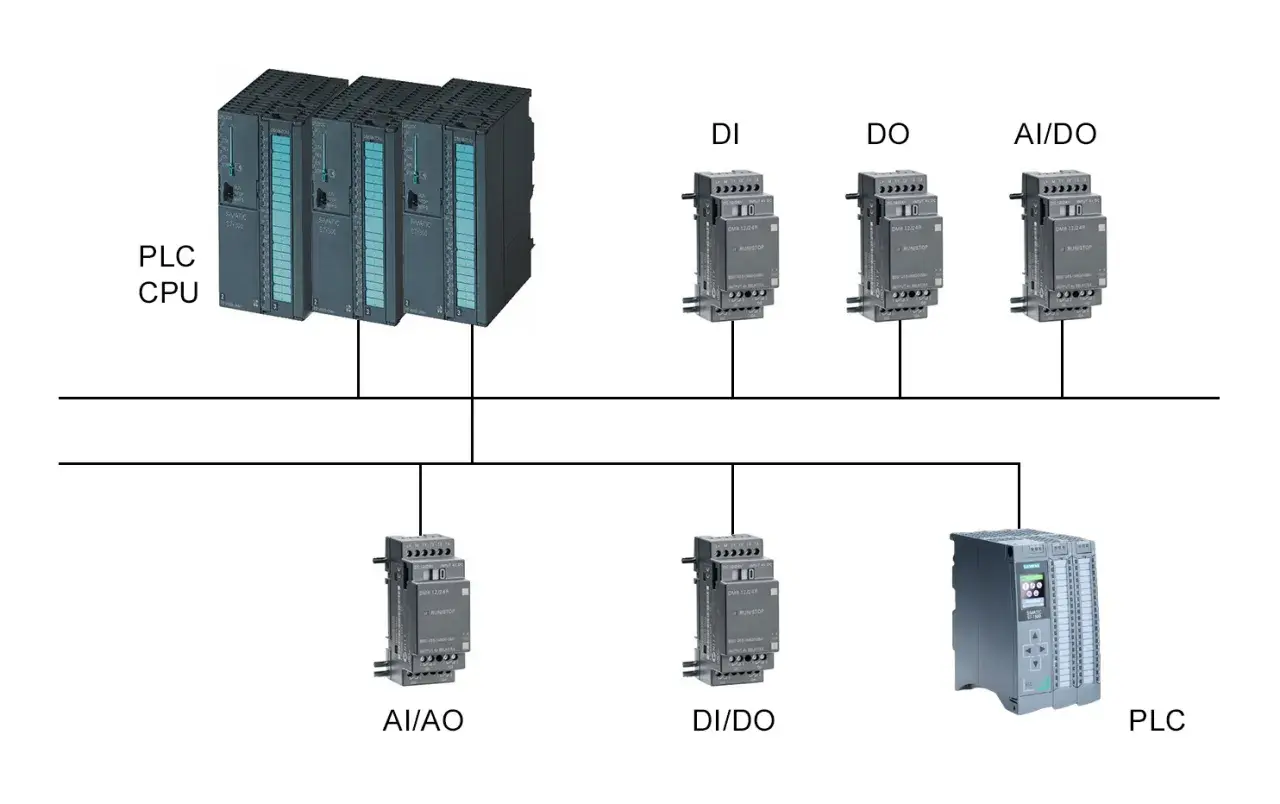

Typowy system składa się z jednostki centralnej, modułów wejść i wyjść, interfejsów komunikacyjnych oraz oprogramowania inżynierskiego. Moduły I/O, czyli wejścia i wyjścia, pozwalają podłączyć sygnały cyfrowe i analogowe z obiektu. W większej instalacji mogą być rozmieszczone lokalnie lub w oddalonych wyspach połączonych siecią przemysłową.
Co dzieje się podczas jednego cyklu programu
Kontroler pobiera stan wejść, wykonuje program użytkownika, aktualizuje wyjścia i zapisuje dane diagnostyczne. Ten proces powtarza się cyklicznie, choć dokładny sposób działania zależy od platformy i konfiguracji. Dla użytkownika ważne jest to, aby czas reakcji był dopasowany do procesu, szczególnie przy szybkich napędach, robotach i układach bezpieczeństwa.
Nie traktuję jednak PAC jako urządzenia, które automatycznie rozwiązuje każdy problem. Źle zaprojektowany program pozostanie źle zaprojektowany, niezależnie od mocy procesora. W automatyce większą różnicę często robi czytelna architektura, poprawna diagnostyka i dobrze opisane sygnały niż sama liczba megaherców.
PAC a PLC i komputer przemysłowy
Granica między PLC a PAC nie jest dziś całkowicie sztywna. Nowoczesne sterowniki PLC mają coraz więcej pamięci, szybsze procesory, obsługę Ethernetu przemysłowego i funkcje analityczne. Z kolei producenci używają nazwy PAC dla urządzeń, które łączą klasyczne sterowanie z funkcjami kojarzonymi wcześniej z komputerami przemysłowymi.| Rozwiązanie | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| PLC | Proste i średnio złożone maszyny | Przewidywalne sterowanie i łatwy serwis | Mniejsza elastyczność przy dużej ilości danych |
| PAC | Złożone maszyny, linie i procesy | Połączenie logiki, ruchu, regulacji i komunikacji | Wyższy koszt projektu i większe wymagania programistyczne |
| IPC | Wizja maszynowa, analiza danych, SCADA | Duża moc obliczeniowa i swoboda programowania | Większa wrażliwość na system operacyjny i konfigurację |
| DCS | Duże procesy ciągłe i instalacje technologiczne | Rozbudowane zarządzanie procesem i redundancja | Wysoki koszt oraz bardziej złożone wdrożenie |
Najprostsza zasada wyboru wygląda tak. Jeżeli sterownik ma tylko kontrolować kilka czujników, zaworów i silników, PLC będzie zwykle rozsądniejszy. Jeśli ma koordynować wiele osi, przetwarzać receptury, zapisywać dane produkcyjne i komunikować się z systemem nadrzędnym, PAC daje większy zapas funkcjonalny.
Nie warto też utożsamiać kontrolera PAC z pełnym komputerem przemysłowym. PAC jest projektowany do pracy w automatyce, często ma deterministyczne wykonywanie programu, modułową budowę i funkcje diagnostyczne. IPC może być lepszy do obróbki obrazu lub analizy dużych zbiorów danych, ale nie zawsze zastąpi kontroler czasu rzeczywistego.
Jakie funkcje oferuje system PAC
Największą zaletą tej klasy urządzeń jest możliwość skupienia kilku zadań w jednej architekturze. W dobrze zaprojektowanym systemie nie trzeba budować osobnego sterownika dla logiki, kolejnego dla napędów i następnego do zbierania danych. Oczywiście nie zawsze jest to technicznie lub ekonomicznie uzasadnione, ale ograniczenie liczby niezależnych elementów upraszcza uruchomienie i późniejszy serwis.
Sterowanie logiczne i sekwencyjne
Kontroler może realizować klasyczne warunki logiczne, blokady, sekwencje krokowe i procedury awaryjne. Programista korzysta zwykle z języków zgodnych z IEC 61131-3, między innymi LD, FBD, ST lub SFC. Dla utrzymania ruchu szczególnie ważna jest możliwość szybkiego prześledzenia, dlaczego dana sekwencja się zatrzymała.
Regulacja i sterowanie ruchem
PAC może obsługiwać regulatory PID, czyli algorytmy utrzymujące zadaną wartość procesu, na przykład temperaturę, ciśnienie albo przepływ. W zależności od modelu może również sterować osiami napędowymi, synchronizacją, pozycjonowaniem i krzywkami elektronicznymi. To obszar, w którym trzeba dokładnie sprawdzić dokumentację, bo sama nazwa PAC nie gwarantuje odpowiedniej liczby osi ani wymaganej synchronizacji.
Komunikacja z urządzeniami
W instalacjach przemysłowych spotyka się między innymi Ethernet/IP, PROFINET, EtherCAT, Modbus TCP, Modbus RTU, CANopen i OPC UA. Każdy protokół ma inne zastosowanie, wymagania sprzętowe i sposób diagnozowania. Kompatybilność nie oznacza jeszcze pełnej funkcjonalności, dlatego przed zakupem trzeba sprawdzić, czy urządzenie obsługuje wymagane role, dane procesowe i tryby komunikacji.
Rejestracja danych i integracja
Kontroler może zbierać informacje o liczbie cykli, zużyciu energii, alarmach, przestojach i parametrach jakościowych. Dane mogą trafiać do panelu HMI, systemu SCADA, bazy danych albo platformy raportowej. W mojej ocenie największą wartość daje nie samo gromadzenie danych, lecz ich powiązanie z konkretną decyzją, na przykład regulacją prędkości, planem serwisowym lub wykrywaniem odchyleń.
Gdzie zastosowanie PAC ma największy sens
Kontroler tej klasy sprawdza się tam, gdzie automatyka nie kończy się na prostym włączeniu i wyłączeniu urządzenia. Chodzi o układy, w których trzeba połączyć wiele podsystemów, reagować na dane analogowe i jednocześnie utrzymywać przejrzystą strukturę programu.
Linie pakujące i maszyny technologiczne
Na linii pakującej jeden system może koordynować przenośniki, napędy serwo, czujniki obecności produktu, drukarkę etykiet i panel operatorski. PAC jest przydatny, gdy zmiana formatu wymaga receptur, synchronizacji osi oraz kontroli jakości. Przy pojedynczej, wolnej maszynie jego możliwości mogą jednak pozostać niewykorzystane.
Instalacje pompowania i uzdatniania
W przepompowni lub stacji uzdatniania kontroler obsługuje poziomy, ciśnienia, pracę pomp, alarmy i komunikację z dyspozytornią. Funkcje rejestracji danych pomagają wykrywać przeciążenia i nietypowe cykle pracy. Trzeba przy tym oddzielić zwykłe sterowanie procesem od funkcji bezpieczeństwa, które wymagają odpowiednich urządzeń i certyfikowanych rozwiązań.
Energetyka i monitoring mediów
System może zbierać dane z liczników energii, analizować obciążenie i sterować odbiornikami według harmonogramu. W zakładzie produkcyjnym pozwala połączyć zużycie mediów z konkretną maszyną lub zmianą. Sam PAC nie obniży rachunków, ale daje narzędzia do znalezienia strat, których bez pomiarów zwykle nie widać.
Robotyka i systemy wizyjne
W aplikacji z robotem lub kamerą kontroler może koordynować sygnały gotowości, blokady, transport detalu i wynik kontroli. Do ciężkiego przetwarzania obrazu częściej wykorzystuje się IPC lub dedykowany system wizyjny, a PAC pełni rolę nadrzędnego koordynatora. Taki podział zwykle ułatwia serwis i ogranicza ryzyko przeciążenia głównego programu.
Jak wybrać urządzenie i nie przepłacić
Dobór zaczynam od listy sygnałów i funkcji, a nie od nazwy producenta. W pierwszej tabeli projektu zapisuję wszystkie wejścia, wyjścia, napędy, protokoły, czasy reakcji i wymagania dotyczące rozbudowy. Dopiero później porównuję konkretne platformy.
- I/O - policz sygnały cyfrowe i analogowe, uwzględniając co najmniej 15-20% rezerwy.
- Wydajność - sprawdź czas cyklu, pamięć programu i liczbę obsługiwanych osi.
- Komunikacja - potwierdź wymagane protokoły oraz dostępne porty i moduły.
- Warunki pracy - uwzględnij temperaturę, zapylenie, wilgoć, drgania i sposób chłodzenia szafy.
- Serwis - sprawdź dostępność części, oprogramowania, kopii zapasowych i osób znających daną platformę.
- Bezpieczeństwo - oddziel funkcje standardowe od układów safety, jeśli aplikacja wymaga certyfikowanego zatrzymania.
Rezerwa wejść i wyjść jest tanim zabezpieczeniem przed rozbudową, ale nie ma sensu kupować urządzenia o wielokrotnie większej mocy tylko dlatego, że może się kiedyś przydać. Najdroższy bywa nie sam kontroler, lecz zamknięcie projektu w obcej platformie, gdy brakuje serwisantów, dokumentacji albo licencji do oprogramowania.
Przeczytaj również: Czujniki przemysłowe w automatyce - jak dobrać właściwy model?
Na co uważać podczas uruchomienia
Pierwszym częstym błędem jest brak jednoznacznego opisu sygnałów. Drugi to mieszanie logiki procesu, alarmów, komunikacji i obsługi panelu w jednym dużym bloku programu. Z czasem nawet sprawny system staje się wtedy trudny do rozbudowy.
Nie pomijam też testów komunikacji i zachowania po zaniku zasilania. Trzeba sprawdzić, które dane mają zostać zachowane, co ma się stać po restarcie oraz czy maszyna wróci do bezpiecznego stanu. W przypadku instalacji krytycznych dochodzą redundancja, kopie konfiguracji i procedury odtworzenia programu.
Oprogramowanie również wpływa na koszt. Niektóre środowiska są dostępne bez dodatkowych opłat, inne wymagają licencji na konfigurację, wizualizację, komunikację lub serwis. Dlatego porównuję łączny koszt posiadania, a nie tylko cenę jednostki centralnej.
Najlepszy PAC to ten dopasowany do procesu, nie do mody
Kontroler PAC ma sens wtedy, gdy projekt wymaga połączenia sterowania, danych, komunikacji i kilku rodzajów funkcji technologicznych. Dla prostego układu może być przesadą, ale przy rozbudowanej maszynie lub linii produkcyjnej potrafi ograniczyć liczbę urządzeń i uporządkować całą automatykę.
Przed zakupem przygotowałbym krótką kartę wymagań z listą I/O, protokołów, napędów, czasów reakcji i warunków środowiskowych. Taki dokument szybko pokazuje, czy potrzebny jest PAC, zwykły PLC, IPC czy może rozwiązanie procesowe oparte na DCS. Dobrze dobrana architektura daje większą trwałość i łatwiejszy serwis niż wybór najbardziej rozbudowanego urządzenia z katalogu.
W automatyce nie wygrywa sprzęt o największej liczbie funkcji, tylko system, który można zrozumieć, bezpiecznie uruchomić i naprawić po kilku latach pracy. To właśnie te trzy kryteria traktuję jako najlepszy test każdego projektu sterowania.
