Gdy w dokumentacji, sklepie albo rozmowie technicznej pojawia się słowo „kontroler”, łatwo przypisać mu zbyt szerokie znaczenie. W automatyce najczęściej chodzi o sterownik, ale w zależności od zadania trafniejsze mogą być określenia regulator, moduł sterujący, jednostka wykonawcza albo sterownik PLC. Poniżej wyjaśniam, czym różnią się te nazwy i jak dobrać właściwy termin do konkretnego urządzenia.
Najtrafniejsze określenie zależy od funkcji urządzenia
- Sterownik to najczęstszy polski odpowiednik kontrolera w automatyce.
- Regulator utrzymuje zadaną wartość, na przykład temperaturę lub ciśnienie.
- Sterownik PLC wykonuje zaprogramowaną logikę i obsługuje wejścia oraz wyjścia.
- Moduł sterujący pasuje do mniejszego, wyspecjalizowanego elementu instalacji.
- Kontroler ruchu zarządza pozycją, prędkością lub momentem silnika.
Jak inaczej nazwać kontroler w automatyce
W języku technicznym najbezpieczniejszym odpowiednikiem jest sterownik. To urządzenie, które odbiera informacje z czujników, przetwarza je według programu lub algorytmu i wysyła sygnały do elementów wykonawczych, takich jak zawory, styczniki, siłowniki czy napędy.
Nie każdy synonim będzie jednak oznaczał dokładnie to samo. Słowo „kontroler” bywa używane jako spolszczona forma angielskiego controller, natomiast polskie „kontrolować” kojarzy się przede wszystkim ze sprawdzaniem. W automatyce lepiej mówić o sterowaniu, gdy urządzenie aktywnie wpływa na pracę maszyny.
| Określenie | Kiedy pasuje | Przykład |
|---|---|---|
| Sterownik | Gdy urządzenie realizuje logikę sterowania | Sterownik pompy, sterownik PLC |
| Regulator | Gdy utrzymuje określony parametr | Regulator temperatury |
| Moduł sterujący | Gdy jest częścią większego systemu | Moduł sterujący wentylatorem |
| Jednostka sterująca | Gdy mowa o centralnym elemencie układu | Jednostka sterująca maszyny |
| Kontroler ruchu | Gdy odpowiada za pracę osi lub napędu | Kontroler serwonapędu |
Jeżeli opisuję urządzenie w instrukcji, projekcie lub ofercie, zwykle wybieram nazwę wynikającą z jego zadania. „Sterownik” opisuje funkcję ogólną, a „regulator” lub „kontroler ruchu” od razu zawęża znaczenie i ułatwia wybór właściwego rozwiązania.
Sterownik, regulator i moduł sterujący to nie to samo
Najwięcej nieporozumień bierze się z używania tych terminów zamiennie. Wszystkie dotyczą sterowania, ale różnią się sposobem działania i zakresem odpowiedzialności.
Sterownik wykonuje zaprogramowaną logikę
Sterownik może działać według prostych warunków, sekwencji albo rozbudowanego programu. Przykładowo po otrzymaniu sygnału z czujnika poziomu uruchomi pompę, odczeka określony czas i wyłączy ją po osiągnięciu właściwego poziomu. PLC, czyli programowalny sterownik logiczny, jest typowym przykładem takiego urządzenia.

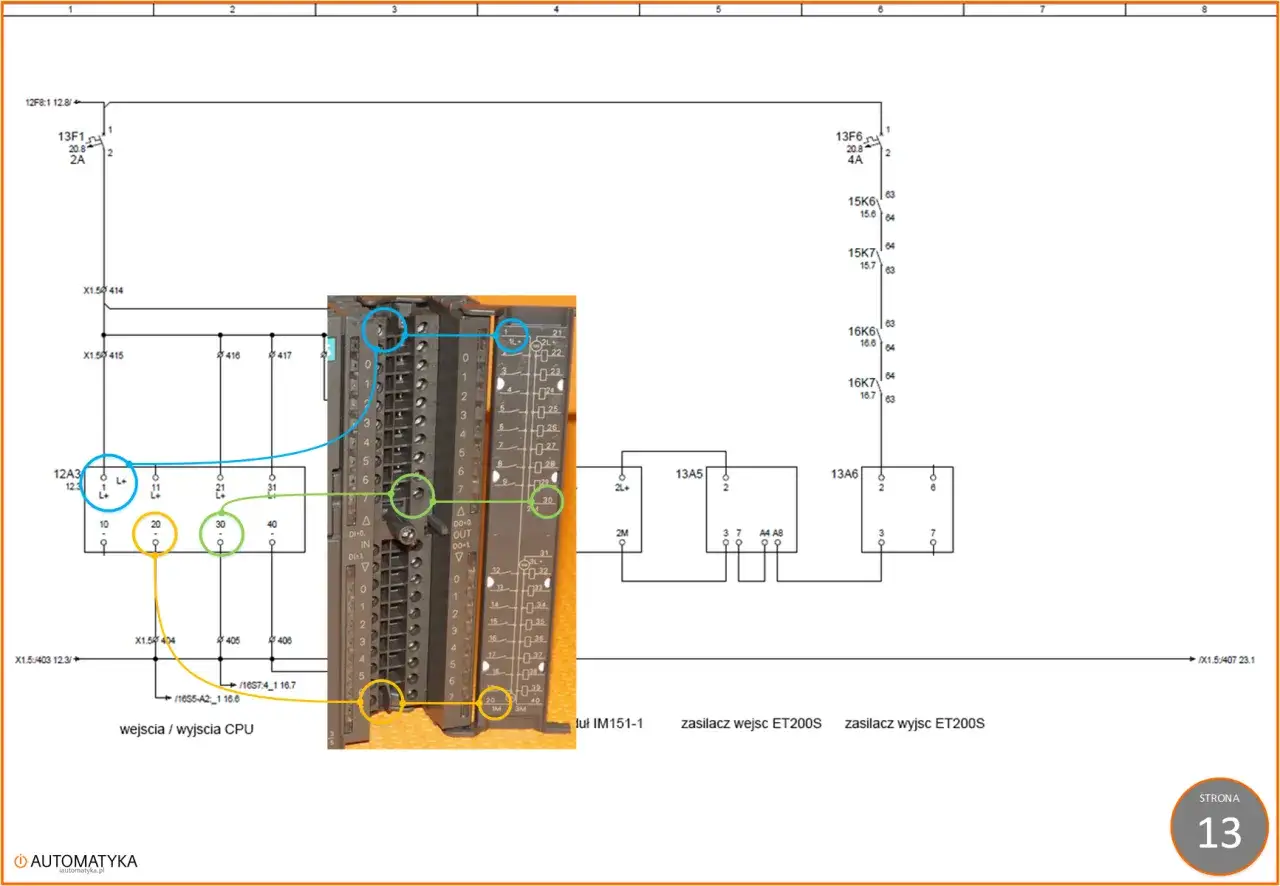

W praktyce sterownik PLC cyklicznie odczytuje wejścia, wykonuje program i aktualizuje wyjścia. Taki cykl może trwać od ułamków milisekundy do kilkudziesięciu milisekund, zależnie od programu, liczby modułów i konkretnego modelu.
Regulator pilnuje wartości zadanej
Regulator skupia się na utrzymaniu jednego lub kilku parametrów na określonym poziomie. Gdy temperatura spada poniżej nastawy, włącza grzałkę, a gdy rośnie za mocno, ogranicza moc albo uruchamia chłodzenie. Regulator PID robi to na podstawie uchybu, czyli różnicy między wartością zadaną a zmierzoną.
Nie każdy sterownik jest regulatorem PID. PLC może obsługiwać regulację, ale sam termin „sterownik” nie mówi jeszcze, czy urządzenie potrafi płynnie sterować temperaturą, ciśnieniem lub prędkością. To ważne przy zamawianiu zamiennika.
Przeczytaj również: Internet Rzeczy w automatyce - praktyczny przewodnik
Moduł sterujący obsługuje wycinek układu
Moduł sterujący jest zazwyczaj częścią większej instalacji. Może odpowiadać tylko za wentylator, zawór, oświetlenie, ładowanie akumulatora albo komunikację z czujnikami. Jego wymiana bez sprawdzenia całego systemu często kończy się problemami z napięciem, protokołem komunikacyjnym lub konfiguracją.
Najważniejsze rodzaje kontrolerów i ich polskie odpowiedniki
To, jak nazwać dane urządzenie, zależy przede wszystkim od obszaru zastosowania. Ten sam angielski termin może oznaczać zupełnie różne elementy w automatyce budynkowej, przemyśle, motoryzacji i elektronice.
| Rodzaj urządzenia | Najczęstsza polska nazwa | Główne zadanie |
|---|---|---|
| PLC | Programowalny sterownik logiczny | Sterowanie maszyną lub procesem |
| PAC | Zaawansowany sterownik automatyki | Łączenie sterowania, komunikacji i przetwarzania danych |
| Temperature controller | Regulator temperatury | Utrzymywanie temperatury według nastawy |
| Motion controller | Kontroler ruchu | Koordynowanie osi, pozycji i prędkości |
| Motor controller | Sterownik silnika | Załączanie lub regulacja pracy silnika |
| ECU | Elektroniczna jednostka sterująca | Zarządzanie wybranym układem pojazdu lub maszyny |
| Access controller | Kontroler dostępu | Decydowanie o otwarciu przejścia lub urządzenia |
W warsztacie spotykam też określenia takie jak sterownik bramy, sterownik ładowarki czy sterownik wentylatora. Są bardziej praktyczne niż ogólne „kontroler”, bo od razu wskazują, czego szukać w katalogu i jakie parametry porównywać.
Trzeba uważać na słowo „driver”. W elektronice może oznaczać układ sterujący diodą, silnikiem lub tranzystorem, ale nie zawsze jest pełnoprawnym sterownikiem. Driver często wykonuje prostą funkcję wykonawczą, podczas gdy sterownik podejmuje decyzje na podstawie programu i sygnałów wejściowych.
Po czym rozpoznać właściwe określenie urządzenia
Zamiast wybierać nazwę na podstawie wyglądu obudowy, zaczynam od odpowiedzi na cztery pytania. Funkcja urządzenia jest ważniejsza niż nazwa użyta przez producenta lub sprzedawcę.
- Czy urządzenie tylko przełącza obciążenie, czy analizuje także sygnały z czujników?
- Czy działa według programu, czy ma utrzymywać konkretną wartość?
- Czy steruje pojedynczym elementem, czy całym procesem?
- Czy komunikuje się z innymi urządzeniami przez Modbus, CAN, Ethernet/IP albo inny protokół?
Jeżeli układ odczytuje przyciski, czujniki indukcyjne i wyłączniki krańcowe, a potem steruje siłownikami oraz silnikami, najtrafniej nazwać go sterownikiem automatyki. Jeśli jego głównym zadaniem jest utrzymywanie temperatury, bardziej precyzyjny będzie „regulator temperatury”.
Przy doborze zamiennika sprawdzam również napięcie zasilania, liczbę wejść i wyjść, ich typ oraz obciążalność. W automatyce często spotyka się sygnały 24 V DC, 0-10 V i 4-20 mA, ale ich obecność nie oznacza automatycznej zgodności. Liczy się także sposób skalowania, polaryzacja i konfiguracja programu.
Typowe błędy przy stosowaniu tych nazw
Pierwszy błąd to uznawanie każdego kontrolera za sterownik PLC. Niewielki moduł do kontroli temperatury może mieć wyświetlacz, przekaźnik i wejście czujnika, ale nie oferować programowania sekwencyjnego. Nie zastąpi więc PLC w linii produkcyjnej, nawet jeśli oba urządzenia sterują wyjściem.
Drugi problem polega na myleniu sterowania z kontrolą. Czujnik lub miernik może jedynie przekazywać informację o stanie procesu. Dopiero urządzenie, które na podstawie tej informacji zmienia pracę układu, pełni funkcję sterującą.
Trzeci błąd pojawia się w opisach ofert i dokumentacji. Hasło „uniwersalny kontroler” brzmi atrakcyjnie, ale niewiele mówi o wejściach, wyjściach, algorytmach i komunikacji. Ja zawsze szukam konkretów, takich jak typ sygnału, zakres pomiarowy, obciążenie wyjścia i sposób programowania.
Nie należy też utożsamiać kontrolera ruchu z falownikiem. Kontroler wyznacza, jak ma poruszać się oś, a falownik steruje parametrami elektrycznymi silnika. W jednym systemie mogą współpracować, lecz pełnią różne role.
Jakiego słowa użyć w dokumentacji i rozmowie technicznej
W codziennej rozmowie „kontroler” będzie zrozumiały dla większości osób z branży. W dokumentacji technicznej lepiej jednak stosować nazwę bardziej precyzyjną, zwłaszcza gdy od niej zależy dobór części, schematu lub oprogramowania.
- Użyj określenia sterownik PLC, gdy urządzenie ma program i obsługuje proces.
- Napisz regulator, gdy najważniejsze jest utrzymanie temperatury, ciśnienia lub prędkości.
- Wybierz moduł sterujący, gdy element jest częścią większego systemu.
- Zastosuj jednostka sterująca, gdy urządzenie pełni centralną funkcję w maszynie.
- Napisz sterownik silnika lub kontroler ruchu, gdy opisujesz napęd.
Jedna nazwa nie pasuje do każdego układu
W automatyce słowo „kontroler” najczęściej można zastąpić określeniem sterownik, lecz nie zawsze będzie to najdokładniejszy wybór. Gdy urządzenie utrzymuje parametr, mówię o regulatorze, gdy steruje ruchem, o kontrolerze ruchu, a gdy jest tylko fragmentem instalacji, o module sterującym.
Najprostsza zasada brzmi tak: nazwę dobieram do tego, jaką decyzję urządzenie podejmuje i czym steruje. Taki opis pomaga uniknąć pomyłek przy zakupie, serwisie i czytaniu schematów, a także sprawia, że dokumentacja jest zrozumiała dla elektryka, automatyka i operatora maszyny.
