Gdy operator musi zatrzymać maszynę, znaleźć przyczynę alarmu albo zmienić parametry procesu, liczy się nie tylko sterownik PLC, lecz także sposób przekazania informacji. Angielski termin human-machine interface oznacza interfejs człowiek-maszyna, czyli układ, przez który człowiek obserwuje i obsługuje urządzenie. Wyjaśniam, jak działa HMI, czym różni się od SCADA, jaki panel wybrać do konkretnej instalacji i jak uniknąć błędów utrudniających pracę.
Dobry interfejs operatorski upraszcza obsługę i ogranicza ryzyko
- HMI łączy operatora ze sterownikiem, czujnikami i urządzeniami wykonawczymi.
- Ekran operatorski pokazuje stany, alarmy, trendy i parametry procesu.
- PLC nie jest tym samym co HMI, ponieważ sterownik wykonuje logikę, a panel ją prezentuje i przyjmuje polecenia.
- Bezpieczeństwo wymaga osobnych obwodów awaryjnych, kontroli uprawnień i kopii zapasowych.
- Najlepszy wybór zależy od środowiska pracy, liczby zmiennych, komunikacji i oczekiwanego sposobu obsługi.
Co naprawdę robi HMI w układzie automatyki
HMI jest warstwą komunikacji między człowiekiem a maszyną. Operator dotyka przycisku na ekranie, a panel przekazuje polecenie do sterownika. Sterownik sprawdza warunki wykonania operacji, uruchamia odpowiednie wyjścia i odsyła do interfejsu aktualny stan urządzenia.
W praktyce ekran może pokazywać między innymi prędkość silnika, temperaturę, ciśnienie, poziom medium, stan zaworów i aktywne alarmy. Dzięki temu operator nie musi odczytywać kilkudziesięciu lampek ani sprawdzać każdego urządzenia osobno.
Trzeba jednak jasno oddzielić funkcje. HMI nie zastępuje sterownika PLC i zwykle nie powinno pełnić funkcji głównego układu bezpieczeństwa. Panel prezentuje dane oraz wysyła komendy, natomiast logika sterowania działa w PLC, falowniku, sterowniku ruchu lub innym urządzeniu automatyki.
Jak wygląda przepływ informacji
- czujnik przekazuje pomiar do sterownika,
- PLC analizuje warunki i podejmuje decyzję,
- element wykonawczy realizuje polecenie,
- HMI pokazuje stan układu i pozwala operatorowi zmienić wybrane parametry.
Najczęściej komunikacja odbywa się przez PROFINET, Modbus TCP, Ethernet/IP, Modbus RTU albo OPC UA. Sam protokół nie gwarantuje jeszcze poprawnego działania. Trzeba właściwie skonfigurować adresację, typy danych, skalowanie wartości i reakcję na utratę połączenia.
Z czego składa się stanowisko operatorskie
Najprostszy system obejmuje panel dotykowy, sterownik i urządzenia wejściowo-wyjściowe. W większej instalacji dochodzą serwery, komputery przemysłowe, bazy danych, systemy raportowania oraz zdalny dostęp. Z punktu widzenia operatora wszystko może wyglądać jak jeden ekran, ale pod spodem działa kilka niezależnych warstw.
Panel operatorski
Panel może mieć ekran dotykowy, przyciski fizyczne, pokrętło lub ich połączenie. Do hali produkcyjnej potrzebna jest obudowa odporna na kurz, wilgoć, środki chemiczne i przypadkowe uderzenia. W warsztacie często ważniejsza od bardzo wysokiej rozdzielczości jest czytelność pod kątem i w mocnym oświetleniu.
Oprogramowanie wizualizacyjne
Program HMI definiuje wygląd ekranów, alarmy, trendy, receptury i uprawnienia użytkowników. Dobrze skonfigurowany system nie tylko wyświetla liczbę, lecz także podpowiada jej znaczenie. Temperatura 80°C może być normalna dla jednej maszyny i oznaczać awarię w innej, dlatego granice alarmowe muszą wynikać z procesu.
Warstwa sterowania i komunikacji
PLC przechowuje zmienne procesu i wykonuje program sterujący. HMI musi poprawnie odczytywać wartości, rozróżniać tryb ręczny od automatycznego i sygnalizować brak komunikacji. Szary ekran bez informacji o przyczynie problemu jest złym projektem, nawet gdy sama sieć działa poprawnie.
| Element | Główne zadanie | Czego nie powinien robić samodzielnie |
|---|---|---|
| HMI | Wizualizacja, obsługa i diagnostyka | Realizować krytycznych funkcji bezpieczeństwa |
| PLC | Wykonywanie logiki sterowania | Zastępować rozbudowanej archiwizacji i raportowania |
| SCADA | Nadzór nad wieloma maszynami i procesami | Być jedynym zabezpieczeniem przed niebezpiecznym ruchem |

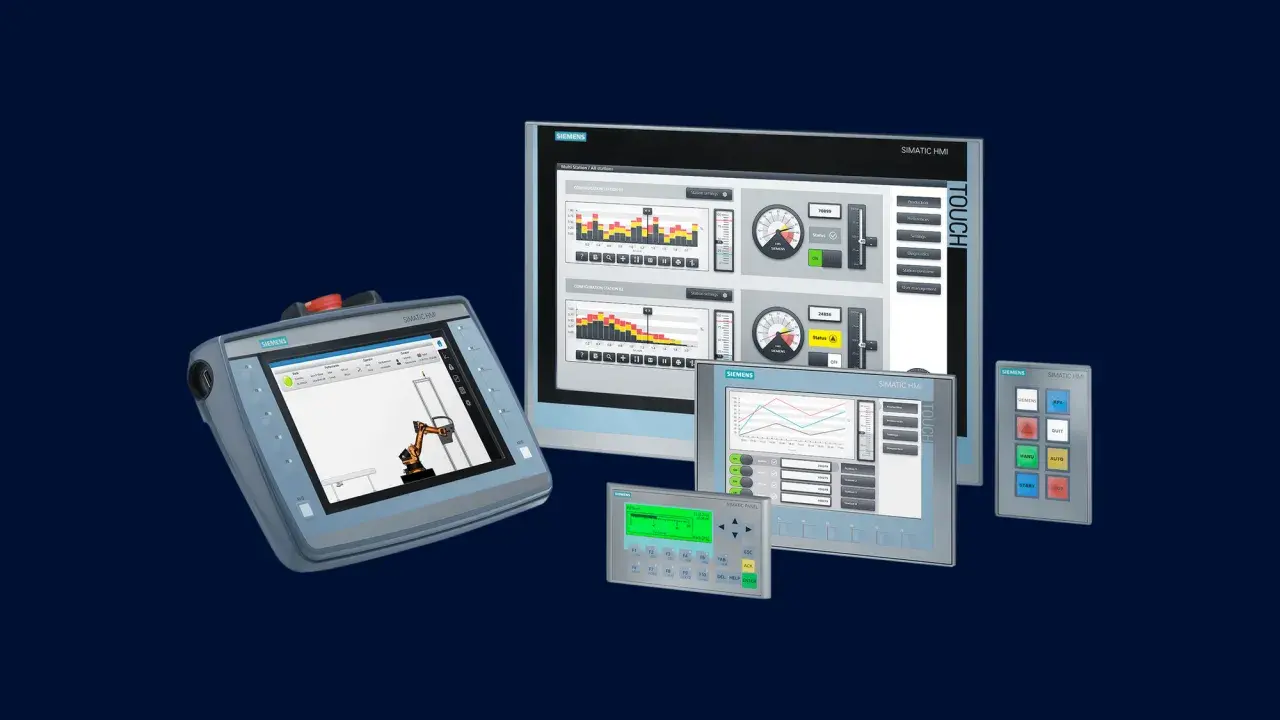

Jaki typ HMI sprawdzi się w konkretnej aplikacji
Nie ma jednego uniwersalnego panelu. Do prostej maszyny pakowanie pieniędzy w rozbudowany komputer przemysłowy zwykle nie ma sensu, ale przy wielu stanowiskach, recepturach i raportach tani panel szybko okaże się ograniczeniem.
| Typ rozwiązania | Najlepsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Panel podstawowy | Pompy, przenośniki, małe maszyny | Prosta konfiguracja i niski koszt wdrożenia | Ograniczone trendy, receptury i archiwizacja |
| Panel zaawansowany | Linie produkcyjne i maszyny wieloetapowe | Rozbudowana wizualizacja i obsługa danych | Więcej pracy przy projekcie oraz utrzymaniu |
| HMI mobilne | Serwis, przezbrajanie i diagnostyka z kilku stron maszyny | Operator może pracować blisko obserwowanego elementu | Wymaga kontroli dostępu i bezpiecznej komunikacji |
| PC przemysłowy i SCADA | Nadzór nad wieloma urządzeniami | Raporty, archiwizacja i centralny podgląd | Wyższa złożoność i większe wymagania utrzymaniowe |
Przy wyborze sprawdzam przede wszystkim liczbę ekranów, zmiennych i użytkowników, a dopiero później przekątną wyświetlacza. Panel 10-calowy nie rozwiąże problemu, jeśli projektant umieści na nim 40 małych przycisków i kilkadziesiąt niemal identycznych wartości.
Znaczenie ma też środowisko. Do myjni, lakierni lub strefy zapylonej potrzebna jest odpowiednia klasa szczelności i odporność materiałów. W maszynie pracującej przy niskich temperaturach trzeba sprawdzić zakres temperaturowy ekranu, a przy częstym czyszczeniu także trwałość powierzchni dotykowej.
Jak zaprojektować ekran, z którego operator chce korzystać
Dobry interfejs nie pokazuje wszystkiego naraz. Pokazuje to, co pomaga podjąć decyzję w danym momencie. Na ekranie głównym umieszczam ogólny stan maszyny, tryb pracy, najważniejsze wartości i wyraźny sygnał alarmowy. Szczegóły trafiają na kolejne poziomy.
Hierarchia informacji
- Poziom pierwszy pokazuje, czy maszyna pracuje, stoi, czeka czy wymaga reakcji.
- Poziom drugi pozwala znaleźć konkretny moduł, napęd, zawór lub czujnik.
- Poziom trzeci zawiera diagnostykę, parametry serwisowe i historię zdarzeń.
Kolor powinien mieć stałe znaczenie w całym projekcie. Czerwony może oznaczać awarię, żółty ostrzeżenie, zielony poprawną pracę, a szary brak aktywności. Nie używam czerwieni jako ozdobnika, bo operator przestaje wtedy odróżniać sytuację krytyczną od zwykłej informacji.
Alarm, który pomaga zamiast irytować
Sam komunikat „Błąd napędu” niewiele mówi. Lepszy alarm wskazuje co się stało, gdzie i co można sprawdzić, na przykład „Napęd przenośnika 2 nie osiągnął prędkości w ciągu 5 sekund”. Dobrze, gdy system zapisuje czas wystąpienia, potwierdzenie alarmu i jego ustąpienie.
Nie każdy sygnał powinien uruchamiać syrenę. Zbyt duża liczba alarmów prowadzi do ich ignorowania. W praktyce skuteczniejsza jest krótka lista zdarzeń uporządkowanych według ważności niż kilkadziesiąt komunikatów pojawiających się jednocześnie.
Obsługa ręczna wymaga kontroli
Tryb ręczny jest potrzebny podczas uruchomienia i serwisu, ale łatwo stworzyć przez niego ryzyko. Przed wykonaniem ruchu należy sprawdzić blokady, położenie operatora, stan osłon i warunki technologiczne. Przycisk na ekranie nie zastępuje fizycznego zatrzymania awaryjnego ani układu bezpieczeństwa.
Gdzie spotyka się HMI w warsztacie i automatyce
W technice warsztatowej interfejs operatorski może sterować sprężarką, pompownią, wentylacją, myjnią części albo stanowiskiem testowym. Nie musi to być duży panel. Czasem wystarczy kilka ekranów z ciśnieniem, temperaturą, czasem pracy i stanem zabezpieczeń.
Stanowisko testowe
Operator wybiera program testu, podłącza element i obserwuje wyniki pomiarów. HMI może prowadzić go przez kolejne kroki, blokować przejście przy braku warunku oraz zapisywać rezultat. To ogranicza pomyłki, zwłaszcza gdy stanowisko obsługuje kilka wariantów produktu.
Układ pompowy
Na ekranie widoczne są poziomy zbiorników, ciśnienie, status pomp i czas pracy. Przydatna jest rotacja urządzeń, czyli automatyczne zmienianie pompy prowadzącej, aby równomiernie rozkładać zużycie. Sam wykres ciśnienia nie wystarczy, jeśli nie pokazuje też przyczyny zatrzymania.
Przeczytaj również: Symbole przekaźników - Jak czytać schematy i oznaczenia?
Maszyna z falownikiem
Panel może pozwalać na zmianę częstotliwości, kierunku obrotów i rampy przyspieszania. Te funkcje powinny być ograniczone uprawnieniami, ponieważ niewłaściwe parametry mogą uszkodzić mechanikę albo pogorszyć jakość procesu.
W każdym z tych przypadków największą różnicę robi nie efektowna grafika, lecz spójne nazwy, logiczne przyciski i szybka diagnostyka. Operator ma wykonać zadanie, a nie zastanawiać się, co autor miał na myśli.
Najczęstsze błędy wdrożenia i sposoby ich uniknięcia
Jednym z częstszych problemów jest projektowanie ekranów bez udziału osób, które później obsługują maszynę. Inżynier widzi tag PLC, a operator widzi konkretny zawór, siłownik lub etap cyklu. Te dwa sposoby myślenia trzeba połączyć jeszcze przed uruchomieniem.
- Za dużo informacji powoduje, że ważny alarm ginie wśród szczegółów.
- Brak potwierdzenia komendy sprawia, że operator nie wie, czy polecenie zostało przyjęte.
- Niespójne jednostki prowadzą do błędnych nastaw, szczególnie przy ciśnieniu, temperaturze i przepływie.
- Brak kopii projektu wydłuża przestój po awarii panelu lub komputera.
- Wspólne konto dla wszystkich uniemożliwia ustalenie, kto zmienił parametr.
- Połączenie sieciowe bez segmentacji zwiększa ryzyko nieuprawnionego dostępu do automatyki.
Przed odbiorem instalacji wykonuję testy z realnymi scenariuszami. Sprawdzam między innymi zerwanie komunikacji, restart sterownika, błędny sygnał czujnika, przejście w tryb ręczny i powrót po zaniku zasilania. HMI powinno zachować się przewidywalnie także wtedy, gdy coś pójdzie nie tak.
Ważne są również uprawnienia. Operator powinien mieć dostęp do obsługi, technolog do parametrów procesu, a serwis do ustawień technicznych. Logowanie zmian, regularny backup i aktualna dokumentacja często kosztują mniej niż jedna godzina przestoju po źle wykonanej modyfikacji.
Jak podejść do wyboru i uruchomienia krok po kroku
- Opisz zadania operatora i ustal, jakie decyzje musi podejmować bez zaglądania do dokumentacji.
- Spisz zmienne, alarmy, tryby pracy, receptury i wymagane poziomy dostępu.
- Dobierz panel do warunków środowiskowych, sposobu montażu i wymaganej komunikacji.
- Zaprojektuj najpierw ekran główny oraz ścieżkę reakcji na typowe alarmy.
- Połącz HMI ze sterownikiem i sprawdź skalowanie, jednostki oraz zachowanie przy braku danych.
- Przeprowadź test z operatorem, który nie zna projektu od środka.
- Wykonaj kopię konfiguracji i zapisz wersję programu po odbiorze.
Nie zaczynałbym od animacji, renderów 3D ani ozdobnych ikon. Najpierw trzeba zapewnić czytelność, szybkość reakcji i poprawną diagnostykę. Dopiero gdy te elementy działają, można poprawiać wygląd.
Interfejs, który pomaga maszynie pracować bez zgadywania
HMI jest udane wtedy, gdy operator wie, co dzieje się z urządzeniem, dlaczego pojawił się problem i jakie działanie jest bezpieczne. Najlepszy projekt łączy prostotę obsługi z właściwą ilością danych, a jednocześnie nie udaje, że ekran dotykowy zastąpi zabezpieczenia techniczne.
Przy małej maszynie wystarczy dobrze zaplanowany panel i kilka logicznych ekranów. Przy większym zakładzie potrzebne będą centralny nadzór, archiwizacja oraz kontrola użytkowników. Niezależnie od skali najwięcej daje nie liczba funkcji, lecz trafne pokazanie informacji we właściwym momencie.
