Telemetria przemysłowa - jak zbudować zdalny pomiar?

Gabriel Jakubowski .

5 maja 2026

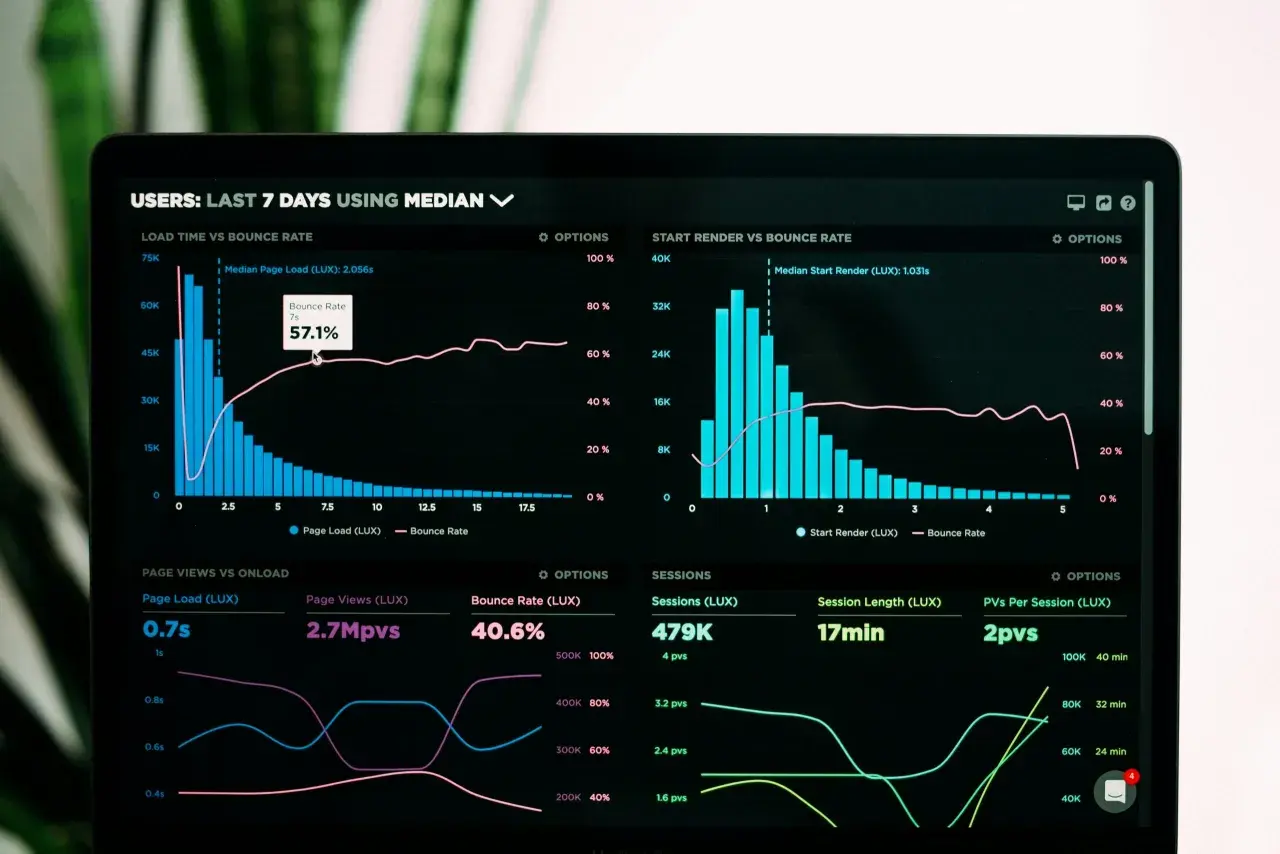

System telemetrii analizuje dane o ruchu na stronie, pokazując wskaźniki takie jak czas ładowania, współczynnik odrzuceń i liczbę sesji.

Gdy pompa, sprężarka albo licznik energii pracuje w oddalonym obiekcie, ręczny odczyt szybko przestaje być wygodny i zaczyna kosztować. Dobrze zaprojektowany system telemetrii zbiera dane z czujników, przesyła je na odległość i pokazuje w formie, która pomaga reagować na awarie, kontrolować zużycie mediów oraz planować serwis. Wyjaśniam, z czego składa się takie rozwiązanie, jakie protokoły stosuje się w automatyce i gdzie przebiegają granice zdalnego nadzoru.

Zdalny pomiar ma sens wtedy, gdy prowadzi do konkretnej decyzji

  • Telemetria zbiera, przesyła, archiwizuje i prezentuje dane z rozproszonych urządzeń.
  • Typowy tor obejmuje czujnik, sterownik lub RTU, łączność, serwer oraz wizualizację.
  • Modbus dobrze sprawdza się przy odczycie urządzeń, a MQTT i OPC UA ułatwiają integrację z systemami nadrzędnymi.
  • Dla mediów wystarcza próbkowanie co 1-15 minut, lecz szybkie procesy wymagają krótszych cykli i lokalnego sterowania.
  • Bezpieczeństwo wymaga między innymi VPN-u, szyfrowania, oddzielnych kont i buforowania danych podczas awarii sieci.

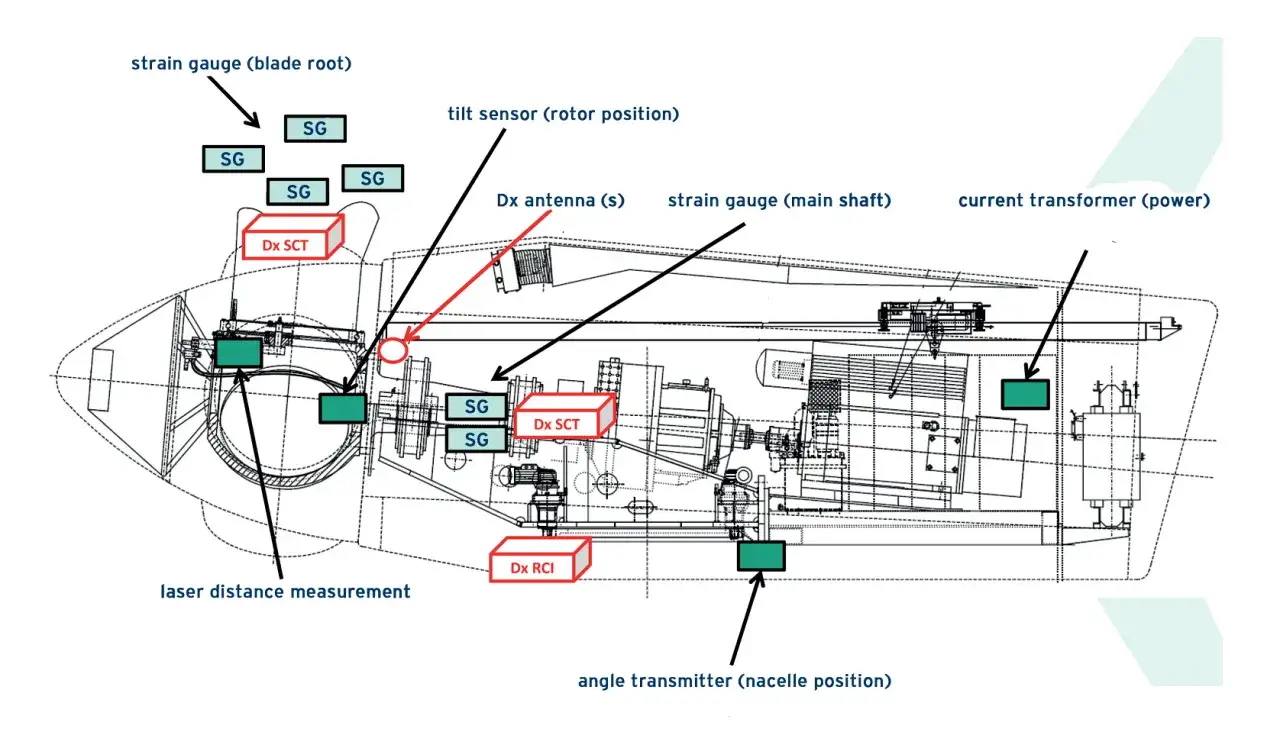

Schemat systemu telemetrii turbiny wiatrowej: czujniki naprężenia, nachylenia, odległości, anteny i nadajniki.

Telemetria zaczyna się od danych, nie od aplikacji

Telemetria to zdalne pozyskiwanie informacji z urządzeń, instalacji lub maszyn. Czujnik mierzy konkretną wielkość, moduł pomiarowy zamienia ją na dane cyfrowe, a urządzenie komunikacyjne wysyła wynik do serwera, chmury albo lokalnej stacji operatorskiej. Użytkownik może później zobaczyć wykres, alarm lub historię pracy bez dojazdu do obiektu.

W automatyce trzeba odróżnić monitoring od sterowania. Monitoring tylko odczytuje stan, na przykład temperaturę, ciśnienie lub pobór prądu. Sterowanie pozwala dodatkowo zmienić pracę urządzenia, jednak komendy zdalne powinny być ograniczone do bezpiecznych funkcji i podporządkowane lokalnym blokadom.

Najprostszy przykład to pomiar poziomu w zbiorniku. Czujnik przekazuje wartość do sterownika, ten sprawdza próg alarmowy, a bramka komunikacyjna przesyła informację do operatora. Gdy poziom przekroczy ustaloną granicę, system może wysłać powiadomienie, ale sama decyzja o zatrzymaniu pompy powinna zwykle pozostać w lokalnym układzie automatyki.

To ważne, ponieważ telemetria nie zastępuje sterownika PLC ani zabezpieczeń elektrycznych. Jej zadaniem jest dostarczenie wiarygodnego obrazu procesu, a nie przejęcie funkcji awaryjnego wyłączenia, które musi działać także przy braku internetu.

Z czego składa się zdalny układ pomiarowy

Kompletne rozwiązanie jest łańcuchem kilku elementów. Najczęściej problem nie wynika z braku efektownego panelu, tylko z błędnie dobranego czujnika, źle opisanych rejestrów albo niestabilnego zasilania. Dlatego projekt zaczynam od odpowiedzi na pytanie, jaką decyzję mają wspierać dane.

Element Rola w instalacji Przykłady
Czujnik lub licznik Pomiar wielkości fizycznej Temperatura, ciśnienie, przepływ, energia, drgania
PLC, RTU lub moduł I/O Odczyt sygnałów i lokalna logika Wejścia 4-20 mA, 0-10 V, cyfrowe, impulsy, RS-485
Bramka komunikacyjna Konwersja protokołów i wysyłka danych Modbus TCP, MQTT, OPC UA, LTE, Ethernet
Serwer lub chmura Archiwizacja, alarmy i udostępnianie danych Baza danych, broker MQTT, aplikacja webowa
Panel operatorski Wizualizacja i obsługa alarmów Wykresy, raporty, mapa obiektów, powiadomienia SMS

Pomiar musi mieć kontekst

Sama liczba niewiele znaczy. Wartość „72” bez jednostki, czasu pomiaru i informacji o jakości sygnału może prowadzić do błędnych wniosków. Dobre wdrożenie zapisuje więc jednostkę, znacznik czasu, status jakości i źródło pomiaru.

W przypadku licznika energii trzeba wiedzieć, czy odczyt oznacza moc chwilową w kilowatach, czy energię narastającą w kilowatogodzinach. Z kolei przy temperaturze istotne jest, czy czujnik znajduje się w kanale wentylacyjnym, na powrocie instalacji czy w obudowie urządzenia. Ten detal często decyduje o użyteczności całego systemu.

RTU i bramka nie są tym samym

RTU, czyli zdalna jednostka terminalowa, jest przeznaczona do pracy w rozproszonych lokalizacjach. Odczytuje sygnały, wykonuje prostą logikę i często potrafi przechowywać dane bez połączenia z serwerem. Bramka może mieć podobne funkcje, ale częściej służy do łączenia istniejących urządzeń i tłumaczenia jednego protokołu na drugi.

Jeżeli w obiekcie działa już sterownik z interfejsem Modbus, dokładanie kolejnego PLC tylko po to, by wysłać kilka zmiennych, zwykle nie ma sensu. Lepsza będzie bramka z lokalnym buforem, która odczyta rejestry, nada im właściwe nazwy i przekaże je do platformy nadrzędnej.

Jak dobrać komunikację do warunków obiektu

Nie istnieje jeden najlepszy protokół dla każdej instalacji. Wybór zależy od liczby punktów, wymaganej częstotliwości pomiaru, dostępnej sieci, odporności urządzeń i tego, czy dane mają tylko płynąć do serwera, czy również wracać jako polecenia.

Technologia Najlepsze zastosowanie Ograniczenie
Modbus RTU/TCP Liczniki, falowniki, sterowniki i starsze urządzenia Prosta mapa rejestrów, brak szyfrowania w podstawowej wersji
OPC UA Integracja PLC, SCADA, MES i systemów produkcyjnych Większa złożoność konfiguracji i wymagania sprzętowe
MQTT Przesyłanie danych do chmury i obsługa wielu rozproszonych obiektów Nie zastępuje lokalnej logiki sterowania
LTE, LTE-M, NB-IoT Obiekty bez stałego łącza, szafy terenowe, przepompownie Zależność od zasięgu, operatora i kosztu transmisji
LoRaWAN Bateryjne czujniki o małym zużyciu energii Niska przepustowość i nieprzydatność do szybkiego sterowania

Modbus jest praktyczny i tani, ale wymaga znajomości adresów rejestrów, typów danych oraz kolejności bajtów. Częsty błąd polega na skopiowaniu adresu z instrukcji bez sprawdzenia, czy producent używa numeracji od zera, czy od jedynki. Efektem bywają pozornie poprawne, lecz całkowicie błędne wartości.

MQTT działa inaczej. Urządzenie publikuje komunikat do brokera, a zainteresowane aplikacje go odbierają. Taki model dobrze skaluje się przy wielu obiektach, szczególnie gdy bramka potrafi buforować dane i wysłać je po odzyskaniu łączności. Bez tej funkcji przerwa w sieci oznacza utratę historii.

OPC UA przydaje się tam, gdzie liczy się nie tylko sama wartość, lecz także jej znaczenie, struktura i uprawnienia dostępu. Przy prostym odczycie kilku liczników może być przesadą. W rozbudowanej fabryce ułatwia jednak przekazanie danych do SCADA, systemu raportowego lub narzędzi analitycznych.

Gdzie zdalny odczyt daje najwięcej korzyści

Najłatwiej uzasadnić wdrożenie tam, gdzie obiekty są rozproszone albo ich ręczna kontrola wymaga regularnych dojazdów. Dotyczy to między innymi przepompowni, kotłowni, instalacji wentylacyjnych, stacji ładowania, magazynów i maszyn pracujących poza główną halą.

Media i energia

Odczyt energii elektrycznej, wody, gazu lub ciepła pozwala porównać zużycie między obiektami i zauważyć nietypowy pobór. Próbkowanie co 1-15 minut zwykle wystarcza do analizy profilu zużycia, natomiast rozliczenia mogą wymagać zapisu stanów liczników i synchronizacji czasu.

W praktyce większą wartość niż sam miesięczny raport daje alarm o pracy urządzenia poza harmonogramem. Jeżeli wentylator działa przez noc albo grzałka pobiera moc mimo postoju, operator może zareagować tego samego dnia, a nie po zamknięciu okresu rozliczeniowego.

Pompy, sprężarki i instalacje technologiczne

W przypadku pomp monitoruje się zwykle ciśnienie, poziom, przepływ, prąd silnika, liczbę uruchomień i czas pracy. Zestawienie tych danych pomaga odróżnić awarię czujnika od rzeczywistego problemu, na przykład pracy na sucho, zapchania filtra albo nieszczelności.

Sprężarka może sygnalizować wzrost temperatury, zbyt częste załączanie i długi czas dochodzenia do ciśnienia roboczego. Nie oznacza to jeszcze konieczności stosowania skomplikowanej analityki predykcyjnej. Dobrze ustawione progi, opóźnienia i alarmy zmian często dają szybszy efekt niż rozbudowany dashboard.

Przeczytaj również: Przekaźnik czy stycznik? Wybierz dobrze - uniknij awarii!

Technika warsztatowa i maszyny

W warsztacie można zbierać informacje o czasie pracy urządzeń, poborze energii, temperaturze szafy sterowniczej, liczbie cykli lub stanie zabezpieczeń. Takie dane pomagają ocenić wykorzystanie stanowisk i planować przeglądy, ale nie powinny służyć do obchodzenia blokad bezpieczeństwa.

Jeśli maszyna nie ma nowoczesnego interfejsu, nie zawsze trzeba ingerować w jej sterownik. Czasem wystarczy zewnętrzny licznik energii, czujnik wibracji albo wejście impulsowe. To rozwiązanie mniej szczegółowe, lecz często tańsze i bezpieczniejsze dla urządzenia objętego gwarancją.

Jak zaplanować wdrożenie bez zbędnych kosztów

Najpierw spisuję punkty pomiarowe i przypisuję im cel. „Temperatura silnika” to jeszcze nie cel, ale „alarm przed przegrzaniem i decyzja o przeglądzie” już nim jest. Taka lista szybko pokazuje, które dane są potrzebne, a które tylko dobrze wyglądają na ekranie.

  1. Zdefiniuj zmienne i określ jednostki, zakresy oraz wymaganą dokładność.
  2. Sprawdź istniejące interfejsy urządzeń, na przykład Modbus RTU, Ethernet, wyjścia analogowe lub impulsy.
  3. Dobierz częstotliwość próbkowania do procesu. Szybkie zjawiska wymagają sekund, a zużycie mediów zwykle minut.
  4. Wybierz łączność na podstawie zasięgu, dostępności zasilania i wymaganej ciągłości transmisji.
  5. Skonfiguruj alarmy z histerezą i opóźnieniem, aby pojedynczy zakłócony pomiar nie uruchamiał fałszywego powiadomienia.
  6. Przetestuj awarie zasilania, sieci, czujnika i serwera przed przekazaniem instalacji do pracy.

Ważna jest funkcja store and forward, czyli lokalne przechowywanie danych i ich późniejsze dosłanie. Dla obiektu terenowego ustaliłbym co najmniej kilka godzin bufora, a przy niestabilnej sieci nawet kilka dni. Dzięki temu chwilowa awaria operatora nie niszczy historii pomiarów.

Nie przesadzałbym też z pomiarem „w czasie rzeczywistym”. Jeżeli operator podejmuje decyzję raz na kwadrans, wysyłanie danych co sekundę zwiększy ruch i zużycie energii bez poprawy działania. Z drugiej strony cykl minutowy nie wystarczy do obserwacji drgań, szybkich zmian ciśnienia ani procesu regulowanego dynamicznie.

Bezpieczeństwo, koszty i granice zdalnego nadzoru

Największe ryzyko pojawia się wtedy, gdy urządzenie automatyki zostaje bezpośrednio wystawione do internetu. Modbus TCP w podstawowej wersji nie szyfruje komunikacji, dlatego stosuje się VPN, prywatny APN, zaporę sieciową i separację sieci OT od biurowej. Każdy użytkownik powinien mieć własne konto, ograniczone uprawnienia i włączone logowanie operacji.

Zdalne sterowanie wymaga jeszcze większej ostrożności. Komenda zatrzymania pompy może być dopuszczalna, ale start silnika powinien zależeć od lokalnych warunków, blokad, poziomu cieczy i stanu zabezpieczeń. Przy utracie łączności układ powinien przejść do wcześniej określonego stanu bezpiecznego, a nie czekać na decyzję z chmury.

Orientacyjne koszty małego punktu monitoringu wyglądają następująco:

Zakres Orientacyjny koszt Co zwykle obejmuje
Prosty pomiar jednego urządzenia 1500-5000 zł Czujnik, bramka, podstawowa konfiguracja i uruchomienie
Kilka urządzeń z alarmami 5000-15 000 zł Moduły I/O, komunikacja, wizualizacja i archiwizacja
Rozproszony system przemysłowy Od 15 000 zł wzwyż Wiele obiektów, integracja z SCADA, redundancja i cyberbezpieczeństwo
Transmisja i platforma Około 20-300 zł miesięcznie za punkt Karta SIM, transfer, hosting lub licencja zależna od funkcji

Są to widełki planistyczne, a nie cennik. Najbardziej zmieniają je prace instalacyjne, konieczność doposażenia starej maszyny, wymagania dotyczące certyfikacji oraz liczba zmiennych. Tani moduł bez lokalnej pamięci i diagnostyki może ostatecznie kosztować więcej, gdy każda awaria będzie wymagała wizyty na miejscu.

Ograniczeniem pozostaje także jakość pomiaru. Telemetria nie naprawi źle skalibrowanego przetwornika, luźnego przewodu ani błędnej konfiguracji zakresu 4-20 mA. Dlatego do uruchomienia dołączam test porównawczy z lokalnym przyrządem, kontrolę znaczników czasu i sprawdzenie reakcji na brak sygnału.

Najlepszy projekt zaczyna się od jednej potrzebnej informacji

Jeżeli celem jest tylko zdalny odczyt licznika, wystarczy niewielka bramka i właściwy interfejs. Gdy potrzebne są alarmy, historia, raporty i integracja z automatyką, trzeba zaplanować także buforowanie, jakość danych, uprawnienia oraz sposób obsługi powiadomień.

Moja praktyczna rada jest prosta: zacząć od jednego reprezentatywnego obiektu, uruchomić kilka najważniejszych pomiarów i dopiero potem skalować rozwiązanie. Po tygodniu lub miesiącu łatwiej ocenić, które alarmy naprawdę pomagają, jaki interwał próbkowania jest wystarczający i czy zdalne sterowanie jest w ogóle potrzebne.

Dobrze zaprojektowana telemetria nie polega na zbieraniu największej liczby parametrów. Polega na tym, że operator szybciej zauważa problem, serwisant przyjeżdża z właściwą diagnozą, a dane z automatyki wspierają decyzje zamiast tworzyć kolejny ekran pełen nieczytelnych wykresów.

FAQ - Najczęstsze pytania

Typowy układ obejmuje czujnik lub licznik, sterownik PLC, RTU albo moduł I/O, bramkę komunikacyjną, serwer lub chmurę oraz panel operatorski. System powinien zapisywać także jednostkę, znacznik czasu, status jakości i źródło pomiaru.
Modbus RTU/TCP sprawdza się przy licznikach, falownikach i starszych urządzeniach. MQTT dobrze obsługuje wiele rozproszonych obiektów i przesyłanie danych do chmury, szczególnie z buforowaniem podczas awarii sieci. OPC UA jest właściwszy przy integracji PLC, SCADA i MES, gdy znaczenie danych, ich struktura oraz uprawnienia dostępu są istotne.
Dla zużycia energii, wody, gazu lub ciepła zwykle wystarcza próbkowanie co 1-15 minut. Szybkie zmiany ciśnienia, drgania i procesy dynamiczne wymagają krótszych cykli, nawet sekundowych, oraz lokalnego sterowania.
Nie należy wystawiać urządzeń automatyki bezpośrednio do internetu. Artykuł wskazuje na VPN, prywatny APN, zaporę sieciową, separację sieci OT od biurowej, indywidualne konta, ograniczone uprawnienia i logowanie operacji. Bramka powinna też lokalnie buforować dane na wypadek utraty łączności.
