Gdy maszyna ma jednocześnie sterować serwonapędami, szybkimi wejściami i rozproszonymi modułami I/O, zwykła komunikacja Ethernet często okazuje się niewystarczająca. Właśnie tutaj sprawdza się EtherCAT, czyli przemysłowy system komunikacji zaprojektowany do pracy w czasie rzeczywistym. Wyjaśniam, jak działa, czym różni się od innych sieci, gdzie daje największą przewagę oraz na co uważać podczas uruchamiania.
Najważniejsze fakty o EtherCAT w jednej chwili
- EtherCAT to przemysłowa sieć Ethernet do szybkiej wymiany danych między sterownikiem, napędami i modułami I/O.
- Działa z szybkością 100 Mbit/s, a dane są przetwarzane przez urządzenia „w locie”, bez zbędnego kopiowania ramek.
- Obsługuje topologię liniową, pierścieniową, drzewiastą i gwiazdową, a odległość między urządzeniami po miedzi może wynosić do 100 m.
- Mechanizm Distributed Clocks pozwala synchronizować urządzenia z dokładnością poniżej 1 µs.
- Największy sens ma w maszynach z ruchem synchronicznym, dużą liczbą modułów oraz krótkim czasem cyklu.
Czym jest EtherCAT i skąd bierze się jego szybkość
Nazwa EtherCAT pochodzi od określenia Ethernet for Control Automation Technology. To nie jest jednak zwykła sieć komputerowa, w której urządzenia wymieniają dane za pomocą typowych pakietów IP. W automatyce najważniejsza jest cykliczna wymiana danych procesowych, czyli powtarzalne odczyty wejść i aktualizacja wyjść w ściśle określonym czasie.W klasycznej sieci sterownik wysyła dane do kolejnego urządzenia, które odbiera całą ramkę, analizuje ją i przekazuje dalej. EtherCAT działa inaczej. Główne urządzenie, nazywane obecnie MainDevice, wysyła jedną ramkę przez wszystkie elementy sieci, a każde urządzenie podrzędne, czyli SubDevice, odczytuje i zapisuje swoje dane bezpośrednio podczas przechodzenia ramki.
Takie przetwarzanie „w locie” ogranicza opóźnienia i zmniejsza obciążenie procesora sterownika. W efekcie sieć może pracować z cyklami rzędu setek mikrosekund, chociaż rzeczywisty czas zależy od liczby urządzeń, ilości danych, sterownika oraz konfiguracji programu PLC.
Dlaczego sama szybkość transmisji nie jest najważniejsza
W materiałach technicznych często eksponuje się wartość 100 Mbit/s, ale sama przepustowość nie tłumaczy przewagi tego rozwiązania. Duże znaczenie ma sposób obsługi ramek, brak klasycznego przełączania między każdym urządzeniem oraz możliwość synchronizacji zegarów.
To właśnie dlatego EtherCAT dobrze radzi sobie z aplikacjami, w których wiele osi musi wykonać ruch w tym samym momencie. W mojej ocenie jest to ważniejsza zaleta niż sama deklarowana szybkość, ponieważ w praktyce stabilność czasu reakcji decyduje o jakości pracy maszyny.
Jak wygląda sieć i jakie urządzenia można do niej podłączyć

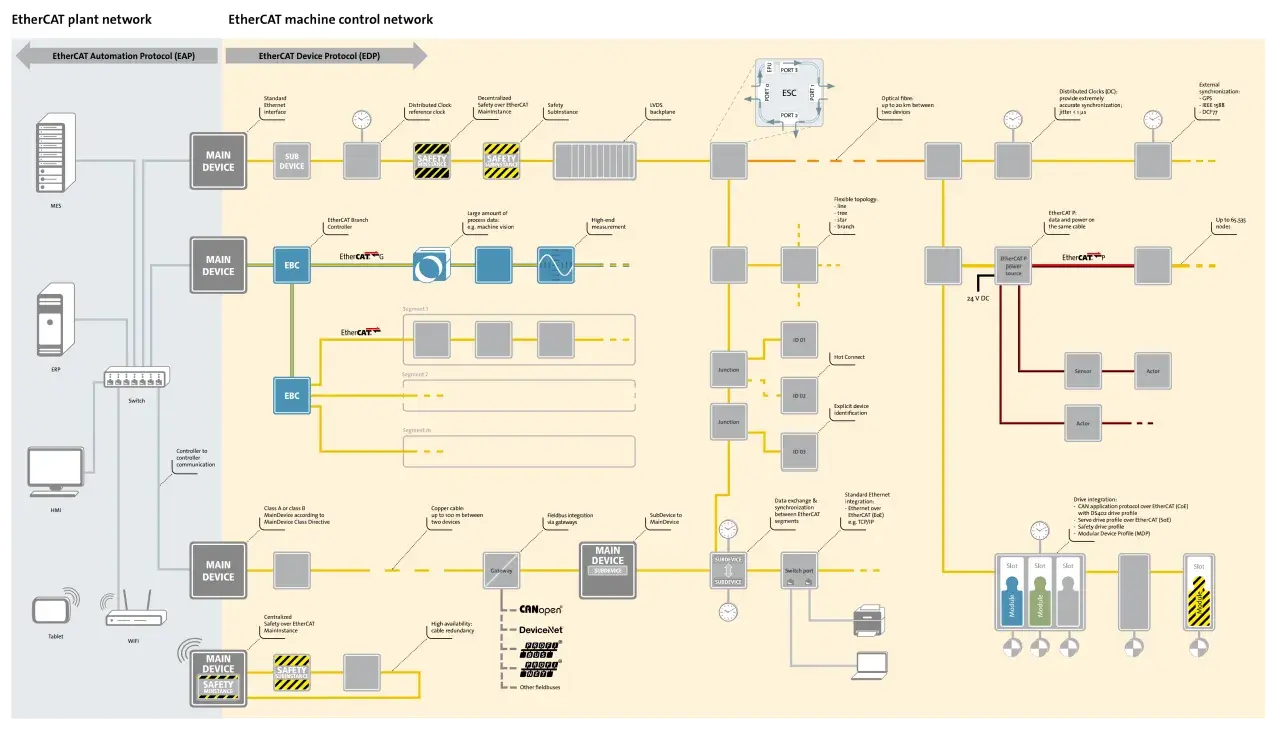

Najprostsza instalacja ma postać linii. Sterownik łączy się z pierwszym modułem, ten z kolejnym, a ostatni element zamyka łańcuch. Możliwe są również układy pierścieniowe, drzewiaste i gwiazdowe, jeśli zastosowane urządzenia mają odpowiednią liczbę portów albo użyto przemysłowych rozgałęźników.
Połączenie miedziane w standardzie 100BASE-TX może mieć do 100 m między sąsiednimi urządzeniami. Przy większych odległościach stosuje się światłowód. W trudnych warunkach, na przykład przy dużej liczbie czujników oddalonych od szafy sterowniczej, można wykorzystać także EtherCAT P, który przesyła dane i zasilanie jednym przewodem.
| Element sieci | Rola w systemie | Przykładowe zastosowanie |
|---|---|---|
| MainDevice | Zarządza komunikacją i cyklem pracy | PLC, komputer przemysłowy, sterownik ruchu |
| Moduły I/O | Odczytują sygnały i sterują wyjściami | Czujniki, zawory, enkodery, moduły analogowe |
| Napędy serwo | Wykonują polecenia dotyczące pozycji, prędkości lub momentu | Roboty, obrabiarki, linie pakujące |
| Junction | Rozdziela sieć na kilka odgałęzień | Rozbudowane maszyny o strukturze drzewiastej |
| Moduły bezpieczeństwa | Realizują funkcje bezpiecznego sterowania | Awaryjne zatrzymanie, kurtyny, blokady |
Teoretycznie jeden segment może obsłużyć do 65 535 urządzeń, ale w realnym projekcie ograniczeniem będzie czas cyklu, długość danych procesowych, topologia i wydajność sterownika. Tak wysoka liczba ma znaczenie głównie jako dowód skalowalności, a nie praktyczny cel projektowy.
Synchronizacja Distributed Clocks
Distributed Clocks to sprzętowy mechanizm synchronizacji zegarów znajdujących się w urządzeniach sieci. Dzięki kompensacji czasu propagacji sygnału napędy mogą otrzymać polecenie ruchu w niemal tym samym momencie, nawet jeśli znajdują się w różnych punktach maszyny.
Według danych EtherCAT Technology Group uzyskiwany jitter, czyli odchylenie czasu wykonania zdarzenia, może być mniejszy niż 1 µs. Nie oznacza to jednak, że każda instalacja automatycznie osiągnie taką wartość. Błędy okablowania, zła konfiguracja zegara lub niewłaściwy tryb synchronizacji potrafią zepsuć efekt.
Gdzie EtherCAT daje największą przewagę

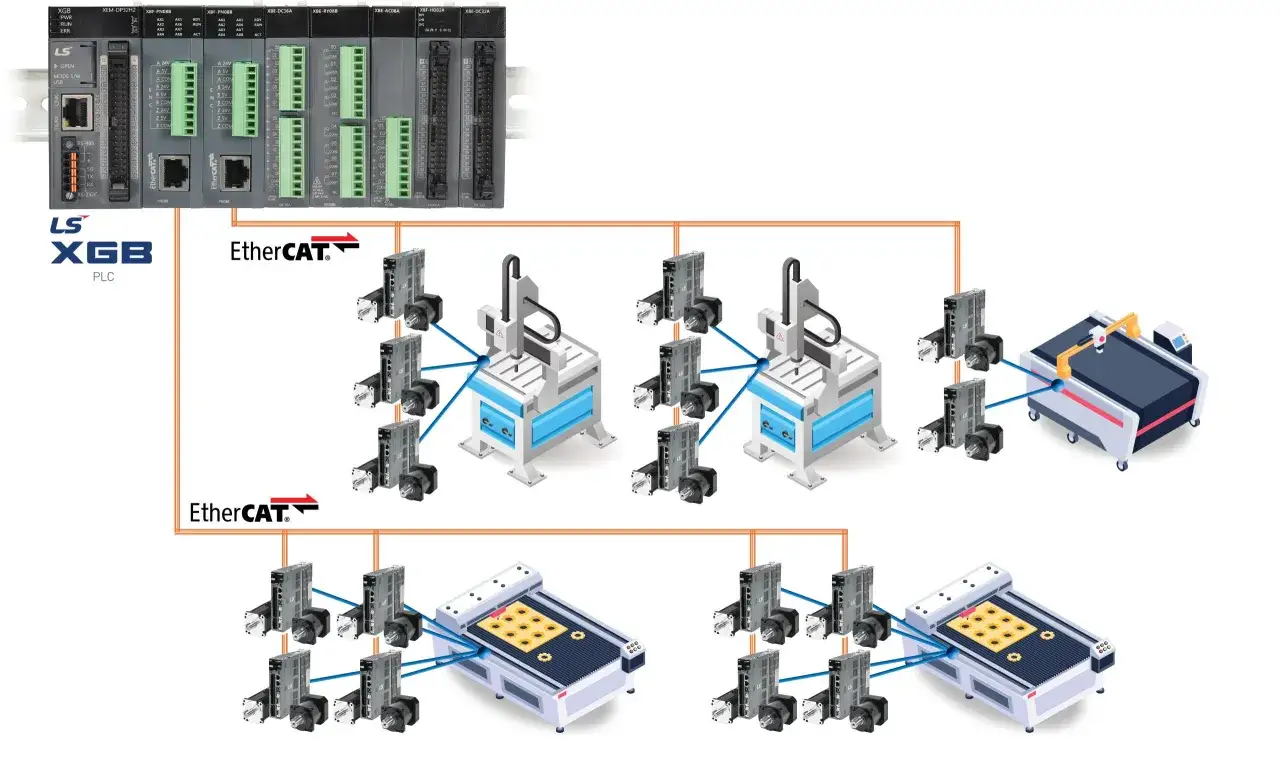

Najlepiej sprawdza się tam, gdzie sterowanie nie może czekać na kolejne zapytanie urządzenia. Typowym przykładem jest układ wieloosiowy, w którym kilka serwonapędów wykonuje zsynchronizowany ruch. Dotyczy to między innymi maszyn pakujących, drukarek przemysłowych, robotów, obrabiarek i systemów pick-and-place.
Drugim dobrym zastosowaniem są rozbudowane stacje I/O. Zamiast prowadzić osobne przewody od każdego czujnika do szafy, można umieścić moduły blisko elementów wykonawczych i przesłać zbiorczą informację jednym przewodem sieciowym. Skraca to okablowanie i ułatwia późniejszą rozbudowę.
- Serwonapędy korzystają z krótkich cykli i synchronizacji pozycji.
- Roboty przemysłowe wykorzystują przewidywalny czas wymiany danych.
- Linie montażowe zyskują łatwiejszą diagnostykę rozproszonych modułów.
- Obrabiarki CNC mogą wymieniać dane z napędami i układami pomiarowymi z małym opóźnieniem.
- Systemy pomiarowe korzystają z precyzyjnego wyzwalania oraz równoczesnego próbkowania.
EtherCAT nie zawsze jest jednak najlepszym wyborem. Do prostego układu z kilkoma wejściami i jednym zaworem bardziej rozbudowana sieć może zwiększyć koszty oraz wymagania serwisowe. Z mojego punktu widzenia opłaca się ją stosować wtedy, gdy potrzebujemy szybkości, synchronizacji albo dużej liczby urządzeń, a nie tylko dlatego, że jest nowocześniejsza.
EtherCAT a inne popularne sieci przemysłowe
Wybór magistrali powinien wynikać z całej architektury maszyny, a nie z samej prędkości transmisji. Znaczenie mają sterowniki, dostępne biblioteki, doświadczenie zespołu, urządzenia danego producenta oraz wymagania dotyczące ruchu i bezpieczeństwa.
| System | Najmocniejsza strona | Ograniczenie lub kompromis |
|---|---|---|
| EtherCAT | Bardzo szybka komunikacja, synchronizacja osi, elastyczna topologia | Wymaga kompatybilnego MainDevice i poprawnej konfiguracji urządzeń |
| PROFINET | Silna integracja z automatyką opartą na sterownikach Siemens | Dokładne wymagania czasowe zależą od wariantu i zastosowanej infrastruktury |
| EtherNet/IP | Dobre wsparcie dla ekosystemu CIP i szeroka dostępność urządzeń | Zaawansowany ruch wymaga odpowiednich rozszerzeń oraz dopasowanego sprzętu |
| Modbus TCP | Prosta implementacja i łatwa integracja z wieloma urządzeniami | Sam protokół nie zapewnia deterministycznej komunikacji czasu rzeczywistego |
| CANopen | Sprawdzone rozwiązanie dla mniejszych systemów i urządzeń embedded | Niższa przepustowość oraz mniejsza skalowalność niż w EtherCAT |
Jeżeli projekt opiera się na jednym środowisku PLC i dużej liczbie urządzeń tego samego producenta, jego własna sieć może być wygodniejsza. Jeżeli priorytetem są szybkie napędy, precyzyjne znaczniki czasu i ograniczenie opóźnień, EtherCAT zwykle ma bardzo mocne argumenty.
Jak uruchomić system bez typowych problemów
Najwięcej kłopotów nie wynika z samej technologii, lecz z pośpiechu przy konfiguracji. Ja zaczynam od schematu sieci, listy urządzeń i wymaganych czasów cyklu. Dopiero później dobieram przewody, moduły rozgałęziające i ustawienia komunikacji.
- Dobierz MainDevice i sprawdź, czy sterownik obsługuje wymaganą liczbę osi oraz modułów.
- Zbierz pliki ESI, czyli opisy urządzeń używane przez narzędzie konfiguracyjne.
- Zaprojektuj topologię i zachowaj maksymalnie 100 m między urządzeniami na odcinkach miedzianych.
- Skonfiguruj dane procesowe, w tym PDO, czyli obszary cyklicznie przesyłanych danych wejściowych i wyjściowych.
- Ustaw synchronizację Distributed Clocks, jeśli aplikacja wymaga zgodnej pracy napędów lub pomiarów.
- Uruchamiaj urządzenia etapami, zaczynając od pojedynczego modułu, a dopiero potem dołączając kolejne segmenty.
Warto znać podstawowe stany EtherCAT. W trybie Init urządzenie nawiązuje wstępną komunikację, Pre-Operational służy głównie do konfiguracji, Safe-Operational pozwala na bezpieczny dostęp do części danych, a Operational oznacza normalną pracę procesu.
Co sprawdzać podczas diagnostyki
Przy problemach z przejściem do stanu Operational sprawdzam najpierw stan portów, liczniki błędów ramek i topologię. Potem weryfikuję zgodność pliku ESI z rzeczywistą rewizją urządzenia oraz ustawienia mapowania danych.
Nie należy zakładać, że każdy przewód Ethernet będzie dobrym przewodem przemysłowym. W szafie może zadziałać zwykły kabel, ale przy drganiach, oleju, prowadniku kablowym lub częstym ruchu potrzebny jest przewód o odpowiedniej konstrukcji i ekranowaniu. Równie ważne jest prawidłowe połączenie ekranu z układem wyrównania potencjałów.
Przeczytaj również: Serwis automatyki - Jak ograniczyć przestoje i wybrać wykonawcę?
Najczęstsze błędy projektowe
- Przekroczenie 100 m między urządzeniami bez zastosowania światłowodu lub dodatkowego elementu sieci.
- Brak zgodności pliku ESI, wersji firmware i rewizji sprzętowej.
- Próba podłączenia zwykłego urządzenia Ethernet bez sprawdzenia, czy obsługuje EtherCAT.
- Ustawienie zbyt krótkiego cyklu dla sterownika i liczby przesyłanych danych.
- Pomijanie diagnostyki przewodów, ekranowania i uziemienia.
- Traktowanie funkcji FSoE jako automatycznej gwarancji bezpieczeństwa bez pełnej analizy układu.
FSoE, czyli Safety over EtherCAT, pozwala przesyłać dane bezpieczeństwa przez tę samą infrastrukturę, ale wymaga certyfikowanych urządzeń i prawidłowej oceny funkcji bezpieczeństwa. Sam fakt użycia EtherCAT nie czyni maszyny bezpieczną.
Co sprawdzić przed wyborem tej sieci do maszyny
Przed zakupem urządzeń przygotowałbym krótką listę kontrolną. Trzeba określić liczbę osi, wymagany czas cyklu, ilość danych procesowych, długości przewodów, potrzebę redundancji oraz sposób integracji z obecnym PLC.
Nie bez znaczenia jest też dostępność serwisu. EtherCAT jest otwartą technologią, ale poszczególne urządzenia mogą różnić się obsługiwanymi profilami, trybami synchronizacji i narzędziami diagnostycznymi. Dobrze sprawdzić certyfikat zgodności oraz dostępność plików ESI jeszcze przed zamówieniem sprzętu.
Moja praktyczna rekomendacja jest prosta. Do prostych układów wybieraj rozwiązanie możliwie łatwe w utrzymaniu, ale przy szybkich napędach, dużej liczbie I/O i wymaganej synchronizacji EtherCAT potrafi wyraźnie uprościć projekt. Najlepszy efekt daje nie sama magistrala, lecz poprawnie dobrana topologia, przewody, sterownik i konsekwentna diagnostyka od pierwszego uruchomienia.
