Masz opisać działanie pompy, sekwencję pracy maszyny albo logikę programu PLC i zamiast kolejnej strony tekstu potrzebujesz czytelnego obrazu całego procesu. Tworzenie schematów blokowych online pozwala szybko uporządkować kolejne kroki, decyzje i sygnały, bez instalowania rozbudowanego programu. Pokażę, jak wybrać narzędzie, przygotować diagram oraz nie pomylić prostego schematu przepływu z dokumentacją techniczną układu automatyki.

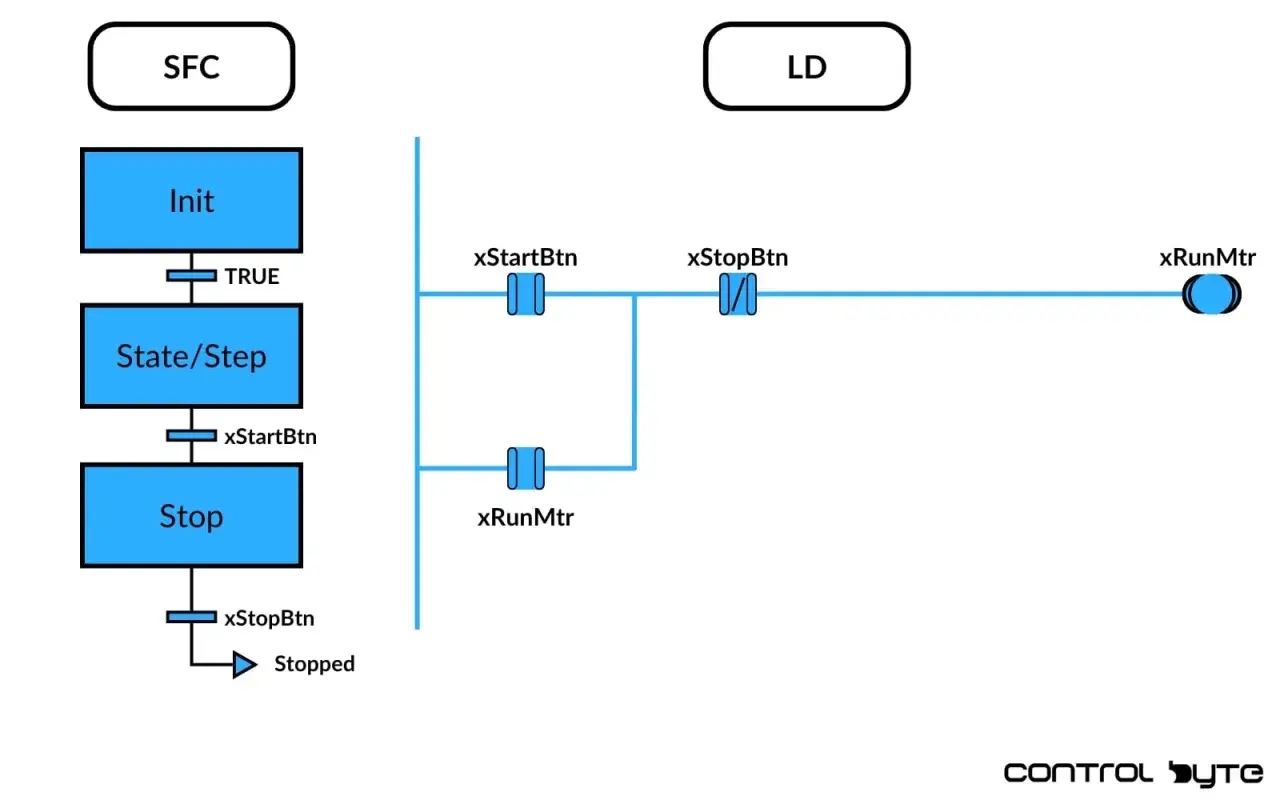

Dobry schemat skraca drogę od pomysłu do działającego układu
- Darmowe narzędzia wystarczą do prostych algorytmów i instrukcji.
- Symbole i strzałki powinny jasno pokazywać kolejność działania.
- Automatyka wymaga rozróżnienia schematu blokowego, FBD, P&ID i schematu elektrycznego.
- Eksport do PDF, SVG lub PNG ułatwia dokumentowanie i drukowanie projektu.
- Weryfikacja z osobą znającą maszynę często wykrywa błędy, których nie widać przy samym rysowaniu.
Jak wybrać narzędzie do schematu blokowego
Na początek nie patrzę na liczbę efektownych szablonów, lecz na trzy rzeczy: **łatwość łączenia bloków**, możliwość eksportu i sposób udostępniania pliku. Prosty diagram procesu można przygotować za **0 zł**, korzystając z darmowego planu lub aplikacji działającej bez instalacji. Płatne funkcje stają się istotne dopiero wtedy, gdy potrzebne są historia zmian, rozbudowane uprawnienia, praca kilku osób albo specjalistyczne biblioteki symboli.
| Narzędzie | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| diagrams.net | Proste i techniczne diagramy | Darmowy dostęp, dużo kształtów, eksport do popularnych formatów | Mniej wygodna współpraca zespołowa niż w wyspecjalizowanych usługach |
| Miro | Warsztaty i wspólne rozrysowanie procesu | Praca na jednej tablicy i szybkie komentowanie | Duże projekty łatwo stają się nieuporządkowane |
| Lucidchart lub Creately | Dokumentacja zespołowa | Szablony, komentarze, uprawnienia i historia zmian | Najbardziej przydatne funkcje mogą wymagać płatnego planu |
| Visual Paradigm Online | Diagramy techniczne i procesowe | Rozbudowane biblioteki, między innymi dla UML, P&ID i schematów połączeń | Większa liczba opcji wymaga chwili nauki |
Moim wyborem do jednorazowego algorytmu jest zwykle **diagrams.net**, ponieważ nie komplikuje prostego zadania. Przy spotkaniu z elektrykiem, programistą PLC i utrzymaniem ruchu lepiej sprawdza się tablica współdzielona. Nie ma jednego najlepszego programu, bo narzędzie do burzy mózgów nie zawsze jest dobrym miejscem na finalną dokumentację.
Jak przygotować schemat krok po kroku
Najpierw opisz granice procesu
Zanim otworzę edytor, zapisuję na kartce **punkt startowy, warunek końcowy i sygnały wejściowe**. Schemat układu sterowania pompą może zaczynać się od włączenia zasilania, a kończyć zatrzymaniem po osiągnięciu poziomu maksymalnego. Bez takich granic diagram szybko zamienia się w zbiór luźno połączonych prostokątów.
Trzeba też zdecydować, jaki poziom szczegółowości jest potrzebny. Instrukcja dla operatora może mieć **8-12 bloków**, natomiast analiza programu PLC może wymagać kilku osobnych diagramów, zamiast jednego arkusza z dziesiątkami skrzyżowanych strzałek.
Używaj symboli konsekwentnie
Podstawowy zestaw wystarcza do większości procesów:
- owal oznacza początek albo koniec,
- prostokąt opisuje operację, na przykład uruchomienie silnika,
- romb oznacza decyzję lub sprawdzenie warunku,
- strzałka pokazuje kierunek przepływu,
- równoległobok może przedstawiać wejście albo wyjście danych.
Najczęstszy błąd polega na tym, że autor używa rombu jako zwykłego kroku albo nie opisuje wyjść decyzji. Z każdego warunku powinny wychodzić jasno oznaczone ścieżki, na przykład **TAK** i **NIE**. Sam kształt nie wystarczy, jeśli osoba czytająca musi zgadywać, co oznacza strzałka.
Przykład algorytmu dla pompy
Praktyczny schemat może wyglądać tak: start, odczyt czujnika poziomu, sprawdzenie poziomu minimalnego, uruchomienie pompy, kontrola przeciążenia, zatrzymanie po osiągnięciu poziomu maksymalnego i sygnalizacja alarmu w razie awarii. Taki układ pokazuje nie tylko **co ma się wydarzyć**, ale również kiedy sterownik ma przerwać pracę.
W edytorze tworzę najpierw bloki bez kolorów i ozdobników. Dopiero po sprawdzeniu logiki wyróżniam alarmy kolorem czerwonym, sygnały operatorskie innym kolorem, a czynności wykonawcze pozostawiam w neutralnej palecie. Dzięki temu grafika wspiera analizę, zamiast odciągać od niej uwagę.
Schemat blokowy nie zastępuje każdej dokumentacji automatyki
W automatyce słowo „schemat” bywa używane dla kilku różnych dokumentów. To ważne rozróżnienie, bo diagram pokazujący kolejność decyzji nie odpowiada na pytanie, jak fizycznie podłączyć czujnik do sterownika.
| Rodzaj dokumentu | Co pokazuje | Kiedy go użyć |
|---|---|---|
| Schemat blokowy procesu | Kolejne kroki, warunki i decyzje | Opis algorytmu, instrukcji lub sekwencji pracy |
| FBD | Funkcje logiczne i przepływ sygnałów w programie sterownika | Projektowanie oraz omawianie programu PLC |
| P&ID | Elementy procesu, rurociągi, armaturę i pomiary | Instalacje technologiczne i układy procesowe |
| Schemat elektryczny | Połączenia, zabezpieczenia, styki i zaciski | Montaż, serwis i diagnostyka szafy sterowniczej |
Jeżeli opisuję logikę „gdy czujnik zadziała, zatrzymaj napęd”, schemat blokowy będzie czytelny. Jeżeli muszę pokazać **numer zacisku, przekrój przewodu, zabezpieczenie lub obwód bezpieczeństwa**, potrzebuję schematu elektrycznego. Traktowanie jednego rysunku jako kompletnej dokumentacji może prowadzić do kosztownych i niebezpiecznych nieporozumień.
Szczególną ostrożność zachowuję przy funkcjach bezpieczeństwa. Awaryjne zatrzymanie, blokady osłon i zabezpieczenia przeciążeniowe nie powinny być przedstawiane jako zwykłe decyzje w algorytmie bez sprawdzenia wymagań konkretnej maszyny. Diagram pomaga wyjaśnić zasadę działania, ale **nie zastępuje projektu, pomiarów ani odbioru instalacji**.
Co sprawdzić przed udostępnieniem diagramu
Czytelność na ekranie i na wydruku
Dobry diagram da się zrozumieć bez powiększania do 200 procent. Utrzymuję jeden główny kierunek przepływu, ograniczam liczbę skrzyżowań i dzielę rozbudowany proces na mniejsze części. Jeśli potrzebuję więcej niż **jednej kartki A4**, najpierw sprawdzam, czy nie lepiej przygotować diagram nadrzędny oraz osobne schematy szczegółowe.
Tekst w bloku powinien opisywać konkretną czynność, na przykład „odczytaj poziom zbiornika”, a nie ogólne hasło „kontrola”. Strzałki zwrotne są przydatne przy pętlach sterowania, lecz trzeba je prowadzić tak, aby było jasne, **do którego kroku wraca proces**.
Logika i przypadki wyjątkowe
Przechodzę przez diagram od początku do końca, a potem testuję sytuacje nietypowe. W przypadku pompy sprawdzam między innymi brak sygnału z czujnika, zadziałanie zabezpieczenia, jednoczesne wystąpienie dwóch alarmów i powrót zasilania po zaniku napięcia.
Najwięcej błędów wychodzi wtedy, gdy autor opisuje tylko normalny przebieg. W praktyce trzeba dopisać **co dzieje się po awarii**, kto potwierdza alarm i czy układ może samoczynnie wznowić pracę. Te informacje są często ważniejsze niż estetyczne wyrównanie bloków.
Przeczytaj również: Serwis automatyki - Jak ograniczyć przestoje i wybrać wykonawcę?
Eksport i wersjonowanie
Do dalszej edycji zachowuję plik źródłowy, a do instrukcji eksportuję PDF. Format SVG jest wygodny, gdy diagram ma trafić do dokumentacji technicznej w dużej rozdzielczości, natomiast PNG wystarczy do prezentacji lub krótkiej instrukcji.
Nazwa pliku powinna zawierać **nazwę układu, numer wersji i datę**, na przykład „Sterowanie_pompa_v03_2026”. Przy pracy zespołowej zapisuję także autora zmian. Sam link do diagramu nie jest jeszcze kontrolą dokumentacji, szczególnie gdy kilka osób może zmieniać logikę sterowania.
Jak pracować nad schematem w zespole
Najlepszy efekt daje wspólne przejście przez diagram z osobą, która zna maszynę od strony praktycznej. Programista może poprawnie opisać warunek w kodzie, ale operator lub automatyk utrzymania ruchu szybciej zauważy, że brakuje ręcznego trybu pracy albo potwierdzenia alarmu.
Ustalam trzy poziomy dostępu: **edytowanie dla autorów**, komentowanie dla osób konsultujących i odczyt dla odbiorców dokumentacji. Przed wysłaniem pliku sprawdzam również, czy diagram nie zawiera danych dostępowych, nazw użytkowników, adresów sterowników lub innych informacji, które nie powinny trafić poza firmę.
Do krótkiego spotkania dobrze nadaje się wspólna tablica, lecz finalny dokument powinien mieć uporządkowaną strukturę. Ja rozdzielam etap swobodnego rysowania od etapu porządkowania. To proste rozwiązanie ogranicza sytuację, w której robocze notatki zostają omyłkowo uznane za zatwierdzoną instrukcję.
Mały test, który poprawia każdy schemat sterowania
Przed publikacją wydrukuj diagram albo otwórz go na urządzeniu, na którym będzie używany. Przesuń palcem lub długopisem po każdej strzałce i spróbuj odpowiedzieć, co stanie się po normalnym zatrzymaniu, awarii czujnika oraz ponownym uruchomieniu zasilania.
Jeżeli w którymś miejscu musisz dopowiadać działanie ustnie, diagram wymaga poprawy. Najlepszy schemat nie pokazuje wszystkiego, lecz **pokazuje dokładnie to, co potrzebne do podjęcia właściwej decyzji**. W automatyce taka prostota ma bezpośredni wpływ na uruchomienie, serwis i bezpieczeństwo pracy.
