Gdy maszyna ma wykonać zadanie sama, nie wystarczy podłączyć silnika i kilku czujników. Trzeba jeszcze zrozumieć, jak informacja przechodzi od pomiaru przez sterowanie do działania oraz co dzieje się, gdy warunki odbiegają od założonych. W tym materiale porządkuję podstawy automatyki, pokazuję elementy układu sterowania, różnicę między regulacją a sterowaniem oraz podaję praktyczne zasady przydatne w warsztacie i przemyśle.
Automatyka zaczyna się od prostego obiegu informacji
- Czujnik mierzy stan procesu, a element wykonawczy realizuje polecenie.
- PLC przetwarza sygnały wejściowe i decyduje o pracy wyjść.
- Sterowanie otwarte nie sprawdza rezultatu, natomiast układ zamknięty korzysta ze sprzężenia zwrotnego.
- 24 V DC, sygnały cyfrowe oraz zakresy 4-20 mA i 0-10 V to często spotykane podstawy instalacji.
- Bezpieczeństwo wymaga osobnej analizy ryzyka i nie może opierać się wyłącznie na zwykłym programie PLC.
Co naprawdę obejmuje automatyka i sterowanie
Automatyka zajmuje się takim projektowaniem procesów, aby maszyna lub instalacja mogła działać powtarzalnie, przewidywalnie i z możliwie małym udziałem operatora. Nie oznacza to jednak, że człowiek znika z procesu. Operator nadal ustawia parametry, reaguje na alarmy, wykonuje przezbrojenia i decyduje, kiedy urządzenie powinno zostać zatrzymane.
Najprostszy układ można opisać jako ciąg czterech kroków. Najpierw obiekt wykonuje pracę, potem czujnik zbiera informację, sterownik analizuje sygnał, a na końcu element wykonawczy zmienia działanie maszyny. Ten obieg jest podstawą zarówno prostego sterowania oświetleniem, jak i rozbudowanej linii produkcyjnej.
Przykład z warsztatu jest bardzo czytelny. Czujnik wykrywa detal na przenośniku, sterownik sprawdza jego obecność, a siłownik pneumatyczny przesuwa element do odpowiedniego pojemnika. Jeśli czujnik nie potwierdzi położenia tłoka, sterownik powinien zatrzymać sekwencję i zgłosić błąd, zamiast bez końca wysyłać ten sam sygnał.
Sterowanie a regulacja
Te pojęcia często są używane zamiennie, choć opisują różne sytuacje. Sterowanie polega na wydawaniu poleceń według określonej logiki, natomiast regulacja dodatkowo porównuje wynik z wartością zadaną i koryguje działanie układu.
Termostat jest przykładem prostego regulatora. Użytkownik ustawia 21°C, czujnik mierzy temperaturę, a urządzenie włącza lub wyłącza ogrzewanie. W bardziej precyzyjnej wersji regulator nie tylko przełącza grzanie, lecz także płynnie zmienia jego moc, aby ograniczyć wahania temperatury.
Z jakich elementów składa się układ automatyki
Na początku nauki łatwo skupić się wyłącznie na sterowniku PLC. To błąd, ponieważ nawet najlepszy program nie naprawi źle dobranego czujnika, niewłaściwego napędu albo błędnego okablowania. Cały układ trzeba traktować jako połączenie części pomiarowej, logicznej, wykonawczej i operatorskiej.
| Element | Rola w układzie | Przykład zastosowania |
|---|---|---|
| Czujnik | Wykrywa lub mierzy stan procesu | Obecność detalu, temperatura, ciśnienie, położenie |
| Sterownik PLC | Przetwarza sygnały i wykonuje program | Sekwencja pracy maszyny, blokady, alarmy |
| Element wykonawczy | Wprowadza zmianę w obiekcie | Stycznik, zawór, siłownik, silnik |
| HMI | Pozwala operatorowi obserwować i ustawiać proces | Panel dotykowy z ekranem alarmów |
| Napęd | Kontroluje ruch lub prędkość silnika | Falownik, serwonapęd, układ softstart |
Czujniki cyfrowe i analogowe
Sygnał cyfrowy przyjmuje najczęściej dwa stany, na przykład 0 lub 1, wyłączony albo włączony. Tak pracuje typowy czujnik indukcyjny wykrywający metalowy detal, wyłącznik krańcowy lub przycisk. Taki sygnał odpowiada na pytanie „czy coś jest?”, ale nie mówi dokładnie, ile tego czegoś jest.Sygnał analogowy przenosi wartość zmienną, na przykład temperaturę albo poziom cieczy. W automatyce przemysłowej często spotyka się zakres 4-20 mA oraz 0-10 V. Zakres 4-20 mA ma praktyczną przewagę, ponieważ wartość 0 mA może wskazywać przerwę w obwodzie, a sygnał jest mniej podatny na wpływ spadków napięcia przy dłuższych przewodach.
Wybierając czujnik, sprawdzam nie tylko jego zasięg. Liczą się także rodzaj wyjścia, napięcie zasilania, stopień ochrony IP, materiał wykrywanego obiektu i warunki środowiskowe. Czujnik fotoelektryczny może dobrze działać na czystym stanowisku, ale w zapylonej hali wymaga już sprawdzenia odporności na zabrudzenia.
Elementy wykonawcze
Element wykonawczy zamienia decyzję sterownika na fizyczne działanie. Może załączyć grzałkę przez stycznik, otworzyć zawór elektromagnetyczny, uruchomić silnik albo zmienić jego prędkość za pomocą falownika. Właśnie tutaj pojawia się wiele problemów z doborem, bo wyjście PLC zwykle nie jest przeznaczone do bezpośredniego zasilania dużego odbiornika.
Jeżeli wyjście sterownika ma obsługiwać cewkę stycznika, trzeba sprawdzić jej napięcie, pobór prądu oraz sposób gaszenia przepięć. Przy cewkach prądu stałego stosuje się na przykład diodę zabezpieczającą, a przy obciążeniach indukcyjnych dobiera się odpowiednie układy ochronne. Kompatybilność elektryczna jest ważniejsza niż sama zgodność nazw urządzeń w katalogu.
Jak działa sterowanie otwarte i zamknięte
W układzie otwartym sterownik wydaje polecenie bez sprawdzania, czy rezultat został osiągnięty. Przykładem może być włączenie wentylatora na 30 sekund. System zakłada, że wentylator działa, ale nie musi tego potwierdzać żadnym pomiarem.
Takie rozwiązanie jest tanie i wystarczające, gdy wynik nie musi być dokładny albo można go łatwo przewidzieć. Jeśli jednak wentylator się zatrzyma, filtr zostanie zatkany, a temperatura wzrośnie, układ otwarty może tego nie zauważyć.
Układ zamknięty korzysta ze sprzężenia zwrotnego. Czujnik mierzy rzeczywisty rezultat, sterownik porównuje go z wartością zadaną, a następnie koryguje działanie elementu wykonawczego. Tak działa regulacja temperatury, prędkości obrotowej, ciśnienia czy położenia.
| Cecha | Sterowanie otwarte | Sterowanie zamknięte |
|---|---|---|
| Informacja o wyniku | Brak bieżącego potwierdzenia | Wynik jest mierzony |
| Budowa | Prostsza i tańsza | Bardziej rozbudowana |
| Odporność na zakłócenia | Mała | Większa, jeśli pomiar jest poprawny |
| Typowe zastosowanie | Timer, prosta sekwencja, sygnalizacja | Temperatura, prędkość, poziom, pozycja |
Regulator PID bez niepotrzebnej teorii
W wielu procesach wykorzystuje się regulator PID. Litery oznaczają człon proporcjonalny, całkujący i różniczkujący. W uproszczeniu regulator reaguje na aktualny błąd, pamięta jego wcześniejsze wartości i przewiduje, jak szybko błąd się zmienia.
Człon proporcjonalny zwiększa reakcję, gdy różnica między wartością zadaną a zmierzoną jest duża. Człon całkujący pomaga usunąć stały uchyb, na przykład sytuację, w której temperatura zatrzymuje się kilka stopni poniżej celu. Człon różniczkujący tłumi gwałtowne zmiany, ale może być wrażliwy na zakłócenia pomiaru.
Nie każdy proces potrzebuje pełnego PID. Dla prostego ogrzewania często wystarczy regulacja dwustanowa albo PI. Z mojego punktu widzenia początkujący zbyt często zaczynają od skomplikowanego strojenia, zamiast najpierw sprawdzić, czy czujnik jest zamontowany w dobrym miejscu i czy wykonawczy element ma odpowiednią moc.
PLC, sygnały i logika programu

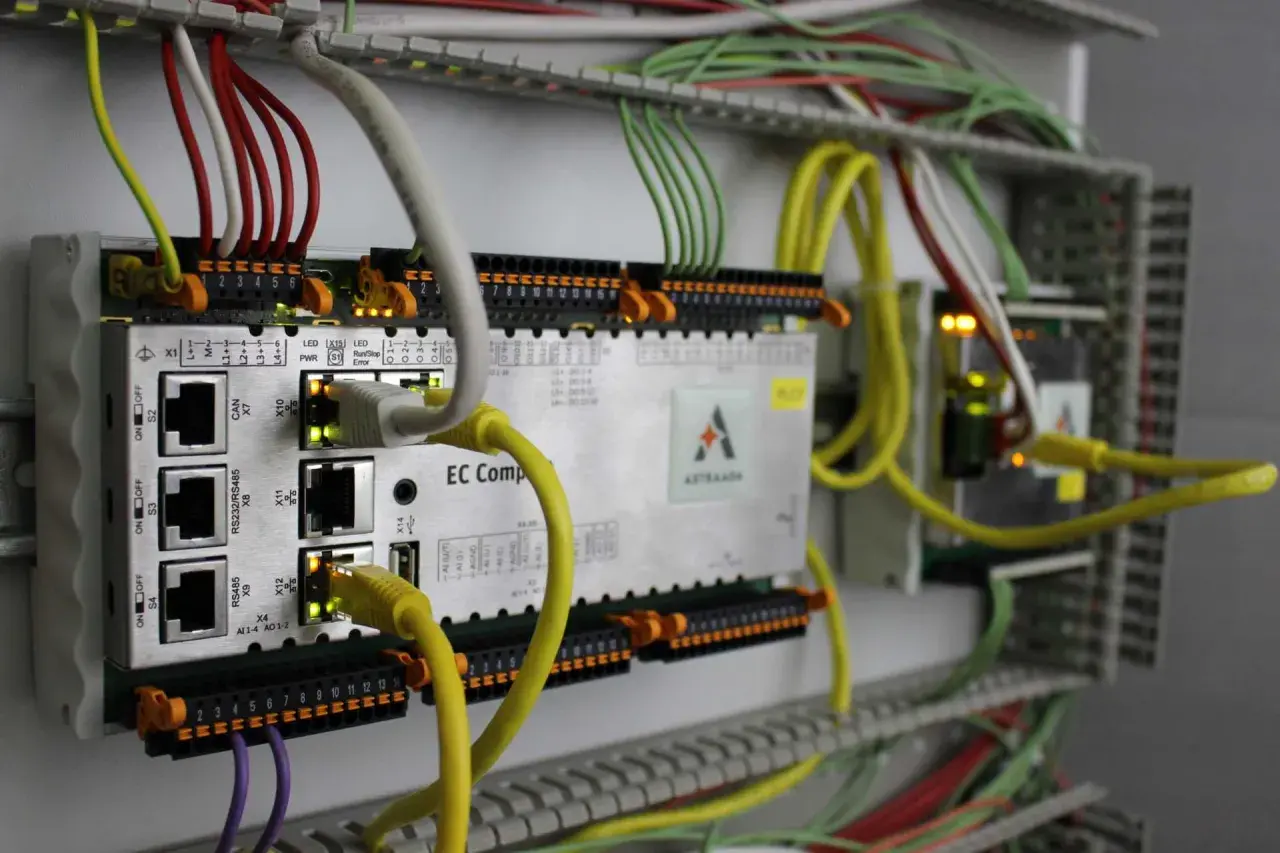

PLC, czyli programowalny sterownik logiczny, jest przemysłowym komputerem przeznaczonym do pracy z sygnałami wejściowymi i wyjściowymi. W przeciwieństwie do zwykłego komputera jest projektowany z myślą o szafie sterowniczej, cyklicznym wykonywaniu programu oraz łatwej diagnostyce stanu wejść i wyjść.
Typowy cykl PLC wygląda następująco. Sterownik odczytuje wejścia, wykonuje program, aktualizuje wyjścia i powtarza cały proces. Czas cyklu zależy od programu i sprzętu, ale w prostych aplikacjach przemysłowych jest na tyle krótki, że operator widzi reakcję jako natychmiastową. Przy szybkich impulsach, pozycjonowaniu lub pomiarach z dużą częstotliwością potrzebne są specjalne wejścia i moduły.
Jak czytać podstawowy układ wejść i wyjść
Na wejścia cyfrowe podłącza się między innymi przyciski, czujniki indukcyjne i krańcówki. Wyjścia cyfrowe mogą sterować lampką, przekaźnikiem, cewką zaworu lub stycznikiem. Wejścia i wyjścia analogowe służą do odczytu albo zadawania wartości ciągłej, takiej jak temperatura, ciśnienie lub prędkość.
W wielu maszynach obwody sterowania pracują przy 24 V DC, podczas gdy odbiorniki mocy korzystają z napięcia sieciowego albo zasilania silnikowego. To rozdzielenie ułatwia diagnostykę, ogranicza ryzyko uszkodzenia elektroniki i pozwala prowadzić logikę sterowania niezależnie od toru mocy.
Program powinien opisywać nie tylko normalny przebieg pracy, lecz także sytuacje wyjątkowe. Przy uruchomieniu maszyny sprawdzam między innymi, czy wszystkie warunki startowe są spełnione, czy drzwi osłony są zamknięte, czy napęd nie zgłasza błędu i czy poprzednia sekwencja została zakończona.
Przykład prostej sekwencji
- Operator naciska przycisk start.
- Sterownik sprawdza gotowość napędu i stan obwodów ochronnych.
- Silnik uruchamia przenośnik.
- Czujnik wykrywa detal w pozycji roboczej.
- Przenośnik zatrzymuje się, a siłownik wykonuje ruch.
- Czujnik krańcowy potwierdza położenie tłoka.
- Sterownik cofa siłownik i zezwala na następny cykl.
Najważniejszy szczegół znajduje się w punkcie siódmym. Jeśli potwierdzenie nie nadejdzie w określonym czasie, program powinien przejść do stanu błędu z kontrolowanym zatrzymaniem. Samo dodanie opóźnienia czasowego nie jest zabezpieczeniem. Timer może zastąpić pomiar tylko wtedy, gdy konsekwencje pomyłki są niewielkie.
Jak rozpocząć naukę na bezpiecznym projekcie
Do nauki nie potrzebujesz od razu kompletnej linii produkcyjnej. Dobrym ćwiczeniem jest mały układ zasilany napięciem 24 V DC, zawierający sterownik, przycisk, czujnik, lampkę sygnalizacyjną i niewielki siłownik albo przekaźnik. Taki zestaw pokazuje pełny przepływ informacji bez pracy z niebezpiecznym napięciem sieciowym.
Ja zaczynam od narysowania schematu funkcjonalnego, a dopiero później przechodzę do programu. Na kartce zapisuję, co ma uruchamiać proces, jakie warunki muszą być spełnione, co potwierdza wykonanie ruchu oraz w jakim stanie urządzenie ma pozostać po zaniku zasilania.
Kolejność prac ma znaczenie
- Opisz proces słowami, bez używania nazw adresów wejść i wyjść.
- Rozdziel sygnały na wejścia, wyjścia, alarmy i warunki bezpieczeństwa.
- Dobierz czujniki oraz elementy wykonawcze do środowiska pracy.
- Narysuj schemat połączeń i sprawdź napięcia oraz prądy.
- Napisz mały fragment programu i przetestuj go bez obciążenia.
- Wprowadź diagnostykę, limity czasu i komunikaty dla operatora.
- Przetestuj stany normalne, awarie czujników, przerwy w zasilaniu i ponowny start.
Typowym błędem jest budowanie programu wokół samych wyjść. Początkujący zapisuje „włącz silnik”, ale nie definiuje, kiedy silnik ma się wyłączyć, co zrobić po zadziałaniu awaryjnego stopu i jak rozpoznać brak potwierdzenia ruchu. Dobra logika sterowania opisuje także to, czego maszyna nie może zrobić.
Przeczytaj również: Sterowanie wektorowe - Kiedy warto i jak działa?
Najczęstsze błędy przy pierwszych instalacjach
- Brak opisów przewodów i adresów wejść, przez co późniejsza diagnostyka trwa znacznie dłużej.
- Podłączanie obciążenia bezpośrednio do wyjścia PLC mimo zbyt dużego prądu.
- Ignorowanie różnicy między PNP i NPN przy czujnikach cyfrowych.
- Prowadzenie przewodów sygnałowych razem z przewodami silnikowymi bez właściwego rozdzielenia.
- Brak filtracji albo opóźnienia dla przycisków i styków, które drgają podczas przełączania.
- Założenie, że brak sygnału oznacza stan bezpieczny, choć może oznaczać również przerwany przewód.
W praktyce dużą różnicę robi nie sam sterownik, lecz jakość dokumentacji. Aktualny schemat, lista sygnałów, opis parametrów i czytelne komunikaty HMI potrafią skrócić usuwanie awarii z godzin do kilku minut.
Bezpieczeństwo jest osobną warstwą sterowania
Przycisk zatrzymania awaryjnego, wyłącznik osłony albo kurtyna świetlna nie są zwykłymi czujnikami technologicznymi. Ich zadaniem jest ograniczenie ryzyka dla człowieka, dlatego funkcje bezpieczeństwa projektuje się na podstawie oceny ryzyka, wymaganej kategorii lub poziomu PL/SIL oraz przewidywanych uszkodzeń.
Zwykły PLC może sterować procesem, ale sam program standardowego sterownika nie powinien być automatycznie uznawany za obwód bezpieczeństwa. W zależności od aplikacji stosuje się przekaźniki bezpieczeństwa, sterowniki Safety PLC, odpowiednie urządzenia wykonawcze i monitorowanie zwarć oraz przerw w torach.
Bezpieczeństwo nie kończy się na samym zatrzymaniu napędu. Trzeba sprawdzić, czy maszyna nie wykona niekontrolowanego ruchu po powrocie zasilania, czy energia pneumatyczna lub hydrauliczna zostanie odprowadzona, a także czy operator nie będzie mógł łatwo ominąć zabezpieczenia.
Nie podaję jednej uniwersalnej recepty, bo rozwiązanie zależy od konstrukcji maszyny i skutków możliwego wypadku. Najpierw określa się zagrożenia, później funkcję ochronną, a dopiero na końcu wybiera urządzenia. Odwrócenie tej kolejności często prowadzi do kosztownych przeróbek.
Jak myśleć o automatyce, żeby szybciej rozwiązywać problemy
Najbardziej użyteczny model myślenia jest prosty. Zadaję sobie kolejno pytania: co mierzę, jaką informację otrzymuję, jak sterownik ją interpretuje, co ma się wydarzyć i po czym poznaję, że działanie się udało. Jeśli na którymś etapie brakuje odpowiedzi, projekt prawdopodobnie ma lukę.
Automatyka nie polega na bezrefleksyjnym dokładaniu czujników i funkcji do programu. Dobrze zaprojektowany układ ma jasny cel, sprawdzalne warunki pracy, przewidywalne zachowanie w awarii i prostą diagnostykę. To właśnie te cechy decydują, czy rozwiązanie będzie wygodne w utrzymaniu po kilku miesiącach, a nie tylko podczas pierwszego uruchomienia.
Na początek wystarczy mały projekt z jednym czujnikiem, jednym elementem wykonawczym i kilkoma stanami pracy. Gdy zrozumiesz ten obieg, łatwiej będzie przejść do regulatorów, falowników, sieci przemysłowych i bardziej rozbudowanych systemów. Najlepsza nauka zaczyna się od układu, który można samodzielnie zmierzyć, uruchomić i bezpiecznie zatrzymać.
