Gdy na stanowisku powtarza się setki lub tysiące razy ten sam ruch, człowiek szybko przestaje być najlepszym wykonawcą takiego zadania. Robot SCARA pozwala połączyć dużą szybkość, powtarzalność i kompaktową konstrukcję, dlatego chętnie stosuje się go w montażu, przenoszeniu detali oraz kontroli jakości. Wyjaśniam, jak działa ten typ robota, czym różni się od innych konstrukcji, gdzie sprawdza się najlepiej i na co zwrócić uwagę przy doborze całego stanowiska.
Szybki wybór robota do powtarzalnych zadań montażowych
- SCARA ma zwykle 4 osie i wysoką sztywność w pionie.
- Najlepiej radzi sobie z pick and place, montażem i sortowaniem.
- Typowy zasięg wynosi około 400-1100 mm, a udźwig zależy od modelu.
- O wyniku decydują nie tylko robot, ale też chwytak, podajnik, sterowanie i system wizyjny.
- Przed uruchomieniem trzeba wykonać ocenę ryzyka i zabezpieczyć celę.

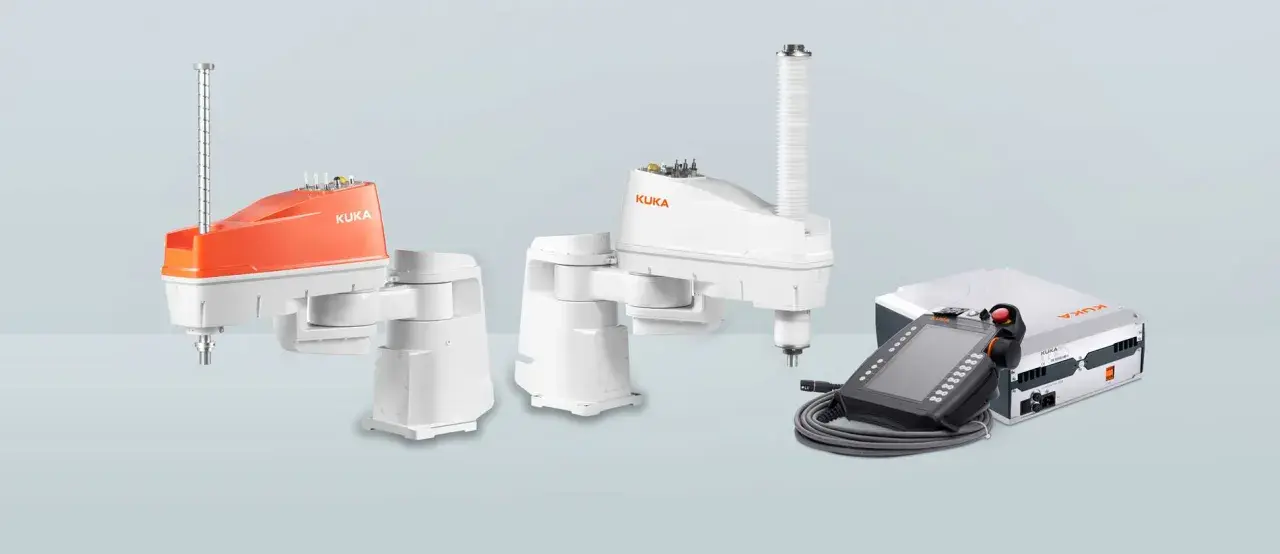

Jak zbudowany jest robot SCARA
Nazwa SCARA pochodzi od angielskiego określenia Selective Compliance Assembly Robot Arm, czyli ramienia robota z selektywną podatnością przeznaczonego do montażu. W praktyce oznacza to konstrukcję, która jest podatna w kierunku poziomym, ale sztywna pionowo. Taka cecha pomaga przy wsuwaniu elementów w otwory, a jednocześnie utrzymuje narzędzie stabilnie nad detalem.
Najczęściej spotyka się wersję czteroosiową. Dwa pierwsze przeguby obracają ramiona w płaszczyźnie poziomej, trzecia oś wykonuje ruch góra-dół, a czwarta obraca narzędzie wokół osi pionowej. Dzięki temu robot może pobrać element, przenieść go po łuku, opuścić i obrócić bez rozbudowanej konstrukcji znanej z sześcioosiowych manipulatorów.
Co oznaczają osie robota
| Oś | Ruch | Znaczenie w aplikacji |
|---|---|---|
| J1 | Obrót pierwszego ramienia | Buduje podstawowy zasięg roboczy |
| J2 | Obrót drugiego ramienia | Ustawia narzędzie nad punktem odkładania |
| Z | Ruch pionowy | Pobieranie i odkładanie detalu |
| J4 | Obrót narzędzia | Orientacja elementu podczas montażu |
Obszar pracy ma zwykle kształt zbliżony do pierścienia lub walca. To ważna różnica względem robota liniowego, którego przestrzeń robocza jest bardziej prostopadłościenna. Przy projektowaniu stanowiska nie wystarczy więc sprawdzić maksymalnego zasięgu. Trzeba jeszcze zweryfikować, czy wszystkie punkty pobrania i odkładania znajdują się w użytecznej części pola roboczego.
Na rynku są też wersje trzyosiowe, pozbawione obrotu narzędzia. Taki wariant może wystarczyć do prostego przenoszenia detali, ale przy montażu śrub, złączy lub elementów o określonej orientacji zazwyczaj lepiej od razu przewidzieć czwartą oś.
Dlaczego ta konstrukcja jest szybka i dokładna
Robot SCARA ma lekkie ramiona i silniki umieszczone blisko podstawy, dlatego nie musi poruszać dużą masą na końcu każdego przegubu. Sterownik może szybko zmieniać kierunek ruchu, a układ napędowy utrzymuje wysoką powtarzalność. W katalogach różnych producentów spotyka się czasy cyklu rzędu 0,36-0,38 sekundy, ale takie wartości dotyczą określonych testów i nie powinny być bezpośrednio przenoszone na każdą aplikację.
Największą zaletą jest powtarzalność, czyli zdolność wielokrotnego trafiania w ten sam punkt. Nie oznacza ona jednak, że robot sam skompensuje krzywo ustawiony podajnik albo detal o zmiennym wymiarze. Jeśli elementy nie są pozycjonowane, potrzebny będzie system wizyjny, czujnik obecności albo mechaniczny układ bazujący.
Jak wygląda sterowanie
Program określa punkty, prędkości, przyspieszenia i kolejność operacji. Sterownik przelicza położenie narzędzia na ruch poszczególnych osi, a serwonapędy kontrolują wykonanie trajektorii. W prostych zadaniach wystarcza program punktowy, natomiast przy szybkim przenoszeniu detali istotne stają się parametry interpolacji, czyli sposób płynnego prowadzenia narzędzia między punktami.
W automatyce robot zwykle współpracuje z PLC, przenośnikiem, elektrozaworami i czujnikami. Komunikacja może odbywać się przez wejścia i wyjścia cyfrowe albo sieć przemysłową, na przykład Profinet, EtherNet/IP czy CC-Link. Ja zawsze sprawdzam ją przed wyborem modelu, bo brak odpowiedniego protokołu potrafi skomplikować integrację bardziej niż sama mechanika.
Gdzie robot SCARA sprawdza się najlepiej
Najbardziej naturalnym środowiskiem pracy są zadania, w których trzeba szybko pobrać element, przenieść go na niewielką odległość i odłożyć w powtarzalny sposób. Dotyczy to zarówno dużych zakładów, jak i małych, specjalizowanych stanowisk montażowych.
- Pick and place, czyli pobieranie detali z podajnika i odkładanie ich na paletę, tackę lub przenośnik.

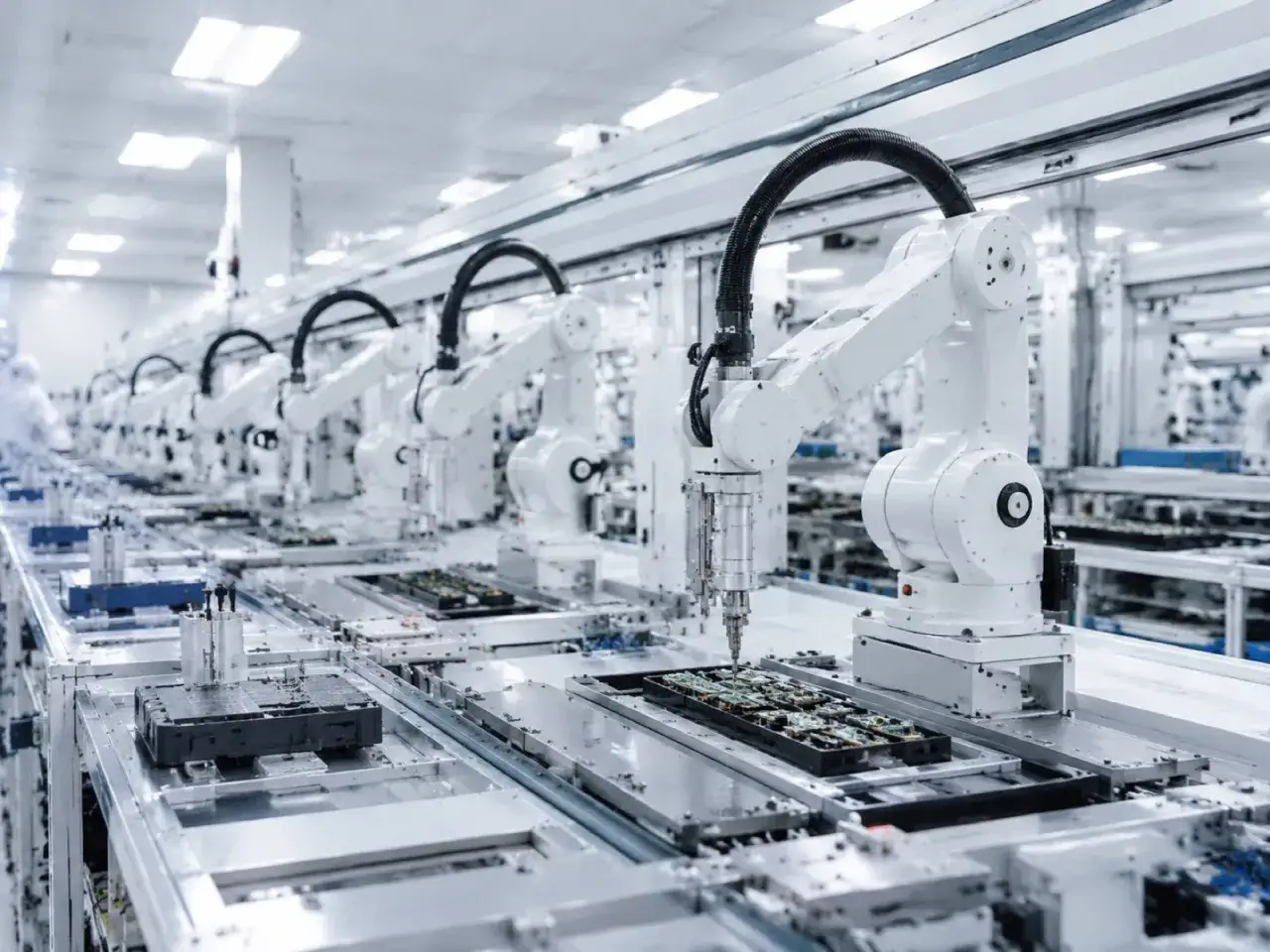

- Montaż elektroniki, w tym wkładanie komponentów, ustawianie obudów i obsługa małych części.
- Wkręcanie i dozowanie, jeżeli narzędzie ma kontrolę momentu lub przepływu materiału.
- Sortowanie elementów według koloru, kształtu albo wyniku kontroli wizyjnej.
- Obsługa maszyn, na przykład załadunek detali do prasy, testera lub niewielkiej obrabiarki.
- Pakowanie lekkich produktów, szczególnie gdy liczy się krótki i powtarzalny cykl.
Dobrym przykładem jest stanowisko, na którym kamera rozpoznaje położenie elementów na taśmie, a chwytak pobiera tylko te zaakceptowane. Robot wykonuje wtedy ruch, w którym jego mocne strony są widoczne od razu: szybkość w poziomie i precyzyjne opuszczenie narzędzia.
Trzeba jednak uważać na operacje wymagające zmiennej orientacji w wielu kierunkach. Do spawania, pracy na pochyłych powierzchniach albo prowadzenia narzędzia po złożonej przestrzennej ścieżce lepszy będzie robot sześcioosiowy. Z kolei do bardzo szybkiego sortowania lekkich produktów z dużej powierzchni często korzystniejszy okaże się robot delta.
SCARA, robot delta czy konstrukcja sześcioosiowa
Nie istnieje jeden robot dobry do każdej aplikacji. Przy wyborze patrzę najpierw na geometrię ruchu, później na masę i bezwładność narzędzia, a dopiero na końcu na samą prędkość katalogową.
| Typ robota | Największa zaleta | Ograniczenie | Typowe zadania |
|---|---|---|---|
| SCARA | Szybki montaż w płaszczyźnie poziomej | Ograniczona orientacja przestrzenna | Pick and place, montaż, skręcanie |
| Delta | Bardzo szybkie przenoszenie lekkich detali | Mniejszy udźwig i specyficzne pole pracy | Sortowanie, pakowanie, żywność |
| Sześcioosiowy | Duża swoboda ruchu narzędzia | Większy koszt i bardziej złożone programowanie | Spawanie, obróbka, montaż przestrzenny |
| Liniowy | Prosta geometria i łatwe skalowanie osi | Większa zabudowa przy wielu kierunkach ruchu | Transport, paletyzacja, obsługa maszyn |
Wersja SCARA zwykle wygrywa wtedy, gdy detal leży na stole, a większość ruchów odbywa się w poziomie. Jeżeli produkt trzeba obracać pod różnymi kątami albo omijać przeszkody przestrzenne, oszczędność wynikająca z prostszej konstrukcji może szybko zniknąć przez ograniczenia procesu.
Jak dobrać robota do konkretnego stanowiska
Pierwszy krok to opisanie procesu liczbami. Potrzebne są co najmniej masa detalu, masa chwytaka, wymagany czas cyklu, zasięg, skok osi Z, dokładność pozycjonowania oraz liczba wariantów produktu. Bez tych danych łatwo kupić urządzenie o dobrym udźwigu, ale zbyt małym momentem bezwładności narzędzia.
Przeczytaj również: EtherCAT w automatyce - jak działa i kiedy warto go wybrać?
Najważniejsze parametry
- Udźwig powinien obejmować detal, chwytak, przewody i zapas na przyspieszenia.
- Zasięg trzeba oceniać razem z realnym położeniem podajników i punktów odkładania.
- Skok osi Z decyduje o tym, czy robot dosięgnie kilku poziomów palety lub głębokiego gniazda.
- Powtarzalność ma znaczenie przy wciskaniu i pozycjonowaniu, ale nie zastąpi kontroli jakości detalu.
- Stopień ochrony powinien odpowiadać pyłowi, wilgoci, środkom myjącym i temperaturze.
- Komunikacja musi pasować do PLC, systemu wizyjnego i urządzeń bezpieczeństwa.
Popularne modele mieszczą się w zakresie około 2-20 kg udźwigu, choć konkretne serie mogą wykraczać poza te wartości. Zasięg wielu konstrukcji wynosi od około 400 mm do ponad 1000 mm. Kompaktowe zestawy laboratoryjne bywają oferowane od około 12 tys. zł, natomiast przemysłowa cela z chwytakiem, podajnikiem, wygrodzeniem i integracją kosztuje wyraźnie więcej.
Nie zaczynam od pytania, jaki model robota kupić. Najpierw sprawdzam, czy problemem nie jest sposób podawania elementu. Dobrze zaprojektowany podajnik i prosty chwytak często dają większy wzrost wydajności niż robot o wyższej prędkości maksymalnej, której i tak nie można wykorzystać bez gubienia detali.
Bezpieczeństwo i integracja całej celi
Sam manipulator nie jest kompletnym stanowiskiem. W skład systemu wchodzą między innymi sterownik, narzędzie, osłony, czujniki, układ pneumatyczny, przewody i elementy bezpieczeństwa. Odpowiedzialność za bezpieczne działanie dotyczy więc całej aplikacji, a nie tylko urządzenia dostarczonego przez producenta.
Przed uruchomieniem wykonuje się ocenę ryzyka, wyznacza strefę pracy i dobiera środki ochronne. W praktyce mogą to być wygrodzenie, blokowane drzwi, skaner, kurtyna świetlna, przycisk zatrzymania awaryjnego oraz bezpieczne ograniczenie prędkości. Przy projektowaniu warto odwołać się do ISO 12100 oraz aktualnych wymagań dla robotów przemysłowych opisanych w serii ISO 10218.
Typowym błędem jest traktowanie zatrzymania awaryjnego jako jedynego zabezpieczenia. Przycisk zatrzymuje ruch po wystąpieniu zagrożenia, ale nie zapobiega wejściu operatora do strefy podczas automatycznego cyklu. Równie ważne są testy po zmianie programu, narzędzia, masy detalu i parametrów ruchu.
Warto też zaplanować serwis. Sprawdzenie luzów, stanu przewodów, mocowania chwytaka i jakości połączeń pneumatycznych powinno odbywać się według harmonogramu producenta. W szybkich aplikacjach nawet niewielki luz może po pewnym czasie powodować błędy odkładania, które wyglądają jak problem z programem, choć źródło leży w mechanice.
Co sprawdzić przed zamówieniem ramienia SCARA
Najbezpieczniej przygotować krótką kartę aplikacji z rysunkiem pola pracy, listą detali, masą narzędzia i wymaganym czasem cyklu. Dołączyłbym do niej informację o temperaturze, zapyleniu, wymaganym stopniu ochrony oraz sposobie komunikacji z istniejącym sterowaniem.
Jeżeli proces jest niepewny, dobrym rozwiązaniem jest test na próbkach. Pozwala sprawdzić nie tylko samą trajektorię, lecz także to, czy chwytak nie uszkadza produktu, czy podajnik utrzymuje tempo i czy system wizyjny działa przy realnym oświetleniu. Najdroższa pomyłka to zakup szybkiego robota do procesu, który nie został wcześniej ustabilizowany.
W dobrze dobranej aplikacji SCARA nie musi być najbardziej zaawansowanym urządzeniem na hali. Ma po prostu wykonywać konkretny ruch szybko, bezpiecznie i przez długi czas. To właśnie prostota kinematyki, właściwie dobrane narzędzie oraz dopracowane sterowanie najczęściej decydują o opłacalności automatyzacji.
