Gdy maszyna zatrzymuje się w połowie cyklu, problem rzadko leży wyłącznie w silniku albo czujniku. Najczęściej zawodzi cały sposób współpracy między automatyką, napędami, operatorom i zabezpieczeniami. W tym artykule pokazuję, jak działają systemy sterowania maszyn, z jakich elementów się składają, czym różnią się dostępne rozwiązania oraz jak zaplanować bezpieczne wdrożenie i późniejszy serwis.
Najważniejsze elementy skutecznego sterowania maszyną
- PLC przetwarza sygnały z czujników i uruchamia odpowiednie elementy wykonawcze.
- Bezpieczeństwo wymaga osobnych funkcji, takich jak zatrzymanie awaryjne, blokady osłon i bezpieczne odłączenie napędu.
- Dobór architektury zależy od liczby wejść i wyjść, wymaganej precyzji, szybkości oraz możliwości rozbudowy.
- Uruchomienie powinno obejmować testy funkcjonalne, sprawdzenie zabezpieczeń i dokumentację.
- Koszt automatyzacji prostej maszyny może zaczynać się od kilkunastu tysięcy złotych, ale złożone linie wymagają znacznie większego budżetu.
Jak działa automatyczne sterowanie maszyną
Układ sterowania można potraktować jak układ nerwowy maszyny. Czujniki dostarczają informacji, sterownik podejmuje decyzję, a napędy, zawory i siłowniki wykonują polecenie. Całość działa cyklicznie, często w odstępach liczonych w milisekundach.
Przykład jest prosty. Czujnik wykrywa detal na przenośniku, sterownik sprawdza, czy osłona jest zamknięta i czy poprzedni etap się zakończył, a potem uruchamia siłownik pneumatyczny. Jeżeli którykolwiek warunek nie jest spełniony, maszyna powinna przejść do bezpiecznego stanu, zamiast wykonywać kolejny ruch.
Najważniejsza nie jest sama szybkość reakcji, lecz przewidywalność działania. Dobrze zaprogramowany system rozpoznaje brak detalu, zacięcie mechanizmu, przeciążenie silnika czy otwarcie osłony. Informuje też operatora, co dokładnie się wydarzyło, zamiast wyświetlać ogólny komunikat typu „błąd maszyny”.
Rola sterownika PLC
Sterownik PLC, czyli programowalny kontroler logiczny, wykonuje zapisany program i obsługuje sygnały wejściowe oraz wyjściowe. W prostych urządzeniach może kontrolować kilka zaworów i silników, a w rozbudowanych instalacjach współpracuje z serwonapędami, robotami, systemem wizyjnym i panelem operatorskim.
Program PLC zwykle opisuje sekwencję pracy, warunki przejścia między etapami, alarmy i reakcje na błędy. Z mojego doświadczenia wynika, że czytelna struktura programu ma większe znaczenie niż efektowne dodatki. Ułatwia diagnostykę po kilku latach, także osobie, która nie tworzyła pierwotnego projektu.
Z czego składa się układ sterowania
Automatyka maszyny nie jest pojedynczym urządzeniem. To zestaw elementów elektrycznych, elektronicznych, programowych i mechanicznych, które muszą być dobrane jako jedna całość. Oszczędność na jednym podzespole może później oznaczać długie przestoje albo trudny serwis.
| Element | Funkcja | Przykładowe zastosowanie |
|---|---|---|
| Czujniki | Pomiar położenia, obecności, temperatury, ciśnienia lub prędkości | Wykrywanie detalu, kontrola skoku siłownika |
| PLC | Przetwarzanie sygnałów i realizacja logiki procesu | Sekwencja pracy prasy, tokarki lub linii pakującej |
| Moduły wejść i wyjść | Połączenie sterownika z urządzeniami polowymi | Obsługa przycisków, zaworów i sygnałów analogowych |
| Falowniki i serwonapędy | Regulacja prędkości, momentu i pozycji silnika | Przenośniki, osie pozycjonujące, roboty |
| Panel HMI | Obsługa, wizualizacja i diagnostyka | Zmiana parametrów, podgląd alarmów, wybór trybu pracy |
| Układ bezpieczeństwa | Wykrywanie zagrożeń i zatrzymanie niebezpiecznych ruchów | Wyłącznik awaryjny, kurtyna świetlna, blokada drzwi |
Wejścia, wyjścia i sygnały
Wejścia cyfrowe odbierają sygnały typu włączony lub wyłączony, na przykład z krańcówki. Wejścia analogowe przekazują wartości zmienne, takie jak temperatura 72°C albo ciśnienie 5,4 bara. Wyjścia sterują urządzeniami wykonawczymi, ale ich parametry muszą odpowiadać obciążeniu.
Częsty błąd polega na liczeniu wyłącznie punktów potrzebnych dzisiaj. Ja zwykle zostawiam około 15-25% wolnych miejsc w modułach wejść i wyjść oraz zapas w szafie sterowniczej. Niewielki koszt dodatkowego modułu jest rozsądniejszy niż przebudowa całego układu przy pierwszej modernizacji.
HMI i komunikacja przemysłowa
Panel operatorski powinien pokazywać nie tylko stan maszyny, lecz także przyczynę zatrzymania i sposób usunięcia problemu. Dobre HMI prowadzi operatora krok po kroku, rozróżnia alarm aktywny od historycznego i nie pozwala zmienić parametrów bez odpowiednich uprawnień.

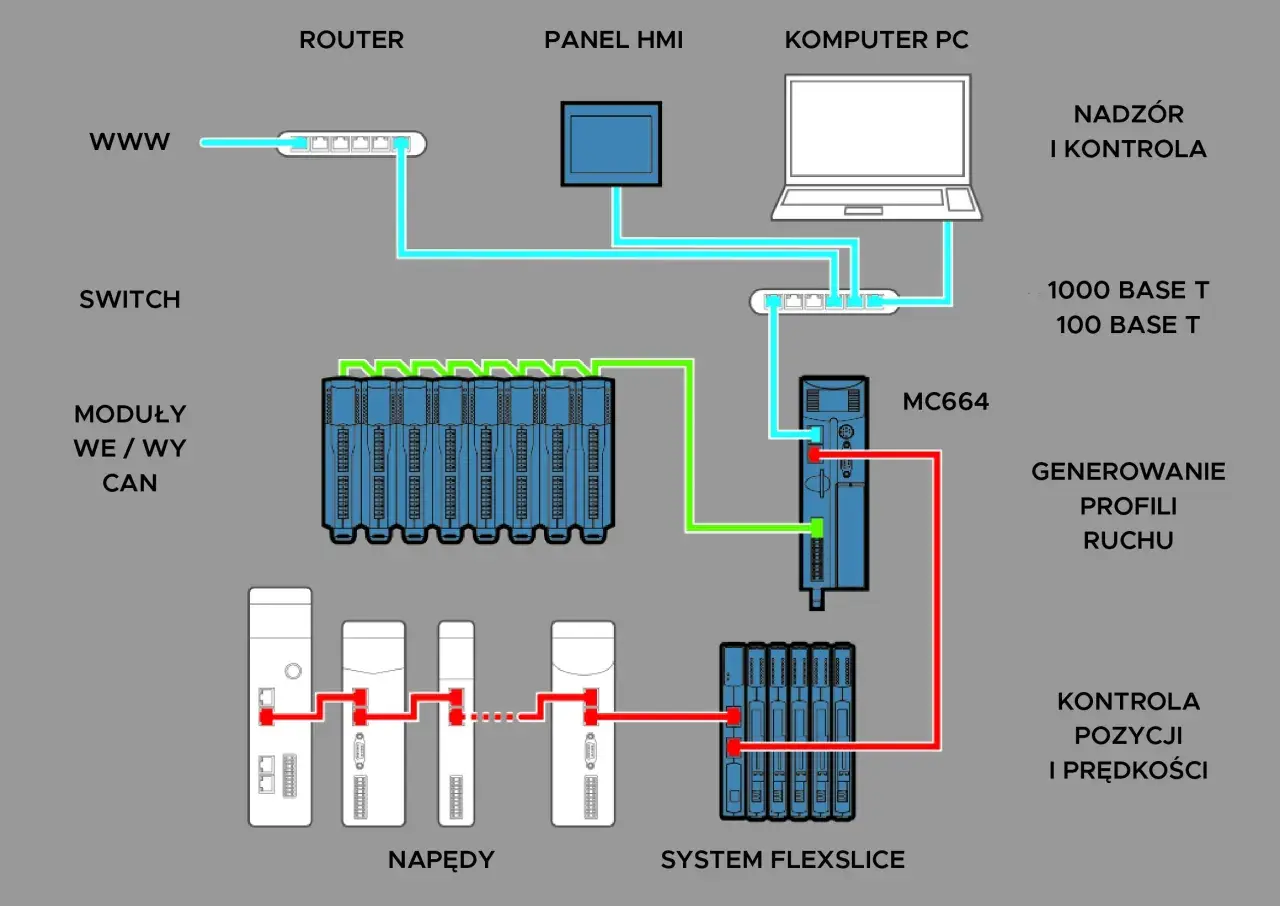

W większych instalacjach urządzenia komunikują się przez sieci przemysłowe, między innymi PROFINET, EtherNet/IP, EtherCAT, Modbus TCP lub inne rozwiązania zależne od producenta. Protokół nie jest najważniejszy sam w sobie. Liczy się jego zgodność z napędami, wymagany czas reakcji, dostępność części i kompetencje zespołu utrzymania ruchu.
Jakie rozwiązanie wybrać do konkretnej maszyny
Nie każda maszyna potrzebuje rozbudowanego sterownika, serwonapędów i wizualizacji z kilkudziesięcioma ekranami. Z drugiej strony zastępowanie sterowania przekaźnikowego tanim modułem bez zapasu i diagnostyki często kończy się problemami już na etapie uruchomienia.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Przekaźniki i styczniki | Proste układy z kilkoma warunkami | Niska cena i łatwe zrozumienie podstawowego obwodu | Trudna rozbudowa i słaba diagnostyka |
| Mały PLC | Pojedyncza maszyna, niewielka liczba sygnałów | Elastyczny program i możliwość rejestracji błędów | Ograniczona liczba osi i funkcji dodatkowych |
| PLC z rozproszonymi wejściami i wyjściami | Duża maszyna lub długa linia | Mniej przewodów i łatwiejsza rozbudowa instalacji | Większa zależność od sieci oraz konfiguracji |
| PLC motion lub PAC | Wiele osi, synchronizacja i szybkie pozycjonowanie | Precyzyjne sterowanie ruchem | Wyższy koszt i większe wymagania programistyczne |
| IPC przemysłowy | Wizja, analiza danych i złożone aplikacje | Duża moc obliczeniowa i integracja z oprogramowaniem | Większa złożoność utrzymania oraz cyberbezpieczeństwa |
Przy wyborze patrzę najpierw na proces i ryzyko, a dopiero potem na markę urządzeń. Trzeba określić liczbę osi, czas cyklu, dokładność pozycjonowania, środowisko pracy, temperaturę, zapylenie, dostępność serwisu oraz planowane modernizacje.
Jeżeli maszyna ma tylko realizować prostą sekwencję wiercenia, rozbudowany system może być przerostem formy nad treścią. Gdy jednak pracuje w kilku wariantach, musi raportować produkcję i współdziałać z innymi urządzeniami, zapas funkcjonalny szybko zaczyna się opłacać.
Jak zaprojektować i uruchomić sterowanie
Najbezpieczniej prowadzić projekt od opisu procesu, a nie od listy zakupów. Zanim wybiorę sterownik, rozpisuję cykl pracy, tryby ręczny i automatyczny, warunki startu, reakcje na błędy oraz zachowanie maszyny po zaniku zasilania.
- Opis procesu i przygotowanie listy operacji wykonywanych przez maszynę.
- Lista sygnałów obejmująca czujniki, przyciski, napędy, zawory i urządzenia bezpieczeństwa.
- Ocena ryzyka oraz określenie wymaganych funkcji ochronnych.
- Projekt elektryczny, dobór aparatury, zasilaczy, zabezpieczeń i szafy sterowniczej.
- Program PLC i HMI z alarmami, uprawnieniami oraz rejestracją istotnych parametrów.
- Testy FAT i SAT, czyli sprawdzenie rozwiązania przed dostawą oraz po instalacji u użytkownika.
- Dokumentacja i szkolenie operatorów oraz służb utrzymania ruchu.
Podczas uruchomienia nie testuję wyłącznie normalnego cyklu. Sprawdzam także brak sygnału z czujnika, błędny kierunek obrotów, zerwanie komunikacji, otwarcie osłony w ruchu i ponowny rozruch po powrocie zasilania. Maszyna powinna zachować się bezpiecznie również wtedy, gdy coś pójdzie niezgodnie z planem.
Co najczęściej psuje projekt
- Brak jednoznacznego opisu trybów pracy.
- Łączenie funkcji bezpieczeństwa wyłącznie ze zwykłym programem PLC.
- Brak zapasu wejść, wyjść, miejsca w szafie i mocy zasilacza.
- Nieopisane przewody oraz brak aktualnego schematu po zmianach.
- Alarmy, które informują o skutku, ale nie wskazują przyczyny.
- Testowanie maszyny tylko z udziałem automatyka, bez operatora i serwisanta.
Szczególnie niebezpieczne jest kopiowanie programu z podobnej maszyny bez ponownej analizy. Dwa urządzenia mogą wyglądać niemal identycznie, ale mieć inne siły, prędkości, narzędzia i strefy zagrożenia. Podobieństwo konstrukcji nie oznacza identycznego poziomu ryzyka.
Bezpieczeństwo maszyn i wymagane standardy
Układ bezpieczeństwa nie służy tylko do zatrzymywania maszyny przyciskiem awaryjnym. Może kontrolować osłony, kurtyny świetlne, skanery, sterowanie oburęczne, ograniczenie prędkości i bezpieczne odłączenie momentu napędowego.
Projekt zaczyna się od oceny ryzyka. Dopiero na jej podstawie określa się, jakie funkcje bezpieczeństwa są potrzebne i jaki poziom niezawodności powinny osiągnąć. W praktyce stosuje się między innymi PN-EN ISO 13849-1 albo PN-EN IEC 62061, zależnie od architektury i metody oceny.
PN-EN IEC 60204-1 odnosi się do wyposażenia elektrycznego maszyn. Obejmuje między innymi zasady prowadzenia obwodów, ochronę przed porażeniem, obwody sterowania, zatrzymanie awaryjne i wymagania dotyczące aparatury. Sama norma nie zastępuje jednak analizy ryzyka ani wymagań właściwych dla konkretnego typu maszyny.
Przeczytaj również: Sterownik PLC - jak działa i jak dobrać go do maszyny
Bezpieczny PLC czy zwykły PLC
Zwykły PLC może sterować procesem, ale nie powinien automatycznie pełnić funkcji bezpieczeństwa. Do tego służy przekaźnik bezpieczeństwa albo sterownik safety, który ma odpowiednią diagnostykę i jest przeznaczony do realizacji funkcji ochronnych.
W niektórych napędach stosuje się funkcję STO, czyli Safe Torque Off. Odcina ona możliwość wytworzenia momentu przez napęd, ale nie zawsze oznacza pełne odłączenie zasilania ani zatrzymanie mechaniczne w każdej sytuacji. Dobór reakcji musi wynikać z zagrożenia, ponieważ wybieg ciężkiego elementu może wymagać hamowania, blokady lub dodatkowego zabezpieczenia.
Ile kosztuje automatyzacja i jak ją utrzymać
Cena zależy od liczby osi, rodzaju napędów, wymagań bezpieczeństwa, zakresu mechaniki i tego, czy modernizujemy istniejącą maszynę. Orientacyjnie proste sterowanie pojedynczym urządzeniem może kosztować 15-50 tys. zł, średnia modernizacja z HMI, falownikami i dokumentacją często mieści się w przedziale 40-150 tys. zł, a kompletna linia może wymagać budżetu przekraczającego 150 tys. zł.
To przedziały poglądowe, a nie cennik. Wymiana samego PLC bywa pozornie tania, lecz po doliczeniu projektu elektrycznego, okablowania, testów, zmian mechanicznych i przestoju produkcji rachunek rośnie. Zwykle największą oszczędność daje dobrze przygotowana specyfikacja, nie wybór najtańszego sterownika.
Po uruchomieniu trzeba utrzymywać kopie programu, schematy, listę parametrów napędów i historię zmian. Przydatne jest także okresowe sprawdzanie przycisków awaryjnych, blokad osłon, czujników i baterii podtrzymujących pamięć, jeśli dany sterownik ich używa.
W systemach podłączonych do sieci firmowej dochodzi cyberbezpieczeństwo. Indywidualne konta, ograniczenie zdalnego dostępu, kopie zapasowe i rozdzielenie sieci produkcyjnej od biurowej są prostymi działaniami, które ograniczają skutki awarii lub nieautoryzowanej zmiany programu.
Jak ocenić gotowy system przed odbiorem
Przed podpisaniem odbioru sprawdzam nie tylko to, czy maszyna wykonuje cykl. Pytam też, czy operator rozumie komunikaty, czy serwisant potrafi znaleźć przyczynę alarmu i czy po awarii można szybko odtworzyć program oraz parametry.
- Czy każdy tryb pracy ma jasno opisane warunki wejścia i wyjścia?
- Czy zatrzymanie awaryjne działa w każdej wymaganej strefie?
- Czy po zaniku zasilania maszyna nie startuje samoczynnie?
- Czy alarm wskazuje konkretny czujnik, napęd lub warunek procesu?
- Czy dokumentacja odpowiada rzeczywistemu okablowaniu?
- Czy są kopie programu i ustawień dostępne dla właściciela maszyny?
- Czy pozostawiono miejsce na planowaną rozbudowę?
Jeżeli na te pytania trudno odpowiedzieć, system nie jest jeszcze gotowy do spokojnej eksploatacji. Dla mnie dobry rezultat to nie tylko bezbłędny cykl, lecz także krótki czas diagnozy i bezpieczny powrót do pracy.
Od dobrze opisanej sekwencji zaczyna się niezawodna maszyna
Najlepszy układ sterowania łączy prostą obsługę, logiczny program, właściwie dobrane napędy i niezależne funkcje bezpieczeństwa. Sama automatyzacja nie naprawi źle zaprojektowanej mechaniki, niestabilnego zasilania ani nieprecyzyjnych czujników.
Przed modernizacją spisz cykl pracy, wszystkie znane problemy i oczekiwany efekt. Taka lista pozwala odróżnić potrzebną funkcję od kosztownego dodatku, a później ułatwia odbiór, szkolenie i serwis. Dobrze zaprojektowane sterowanie powinno być zrozumiałe także po kilku latach, kiedy przy maszynie pojawi się nowy operator albo serwisant.
