Ramka Modbus decyduje o tym, czy sterownik, napęd lub moduł I/O zrozumie polecenie bez błędu. W praktyce chodzi o to, z jakich pól składa się wiadomość, jak różnią się warianty RTU, ASCII i TCP oraz gdzie najczęściej pojawiają się pomyłki przy adresowaniu, CRC i długości danych. To jest temat bardzo techniczny, ale dobrze opisany daje szybkie korzyści przy uruchamianiu komunikacji i przy diagnozie ciszy na magistrali.
Najważniejsze fakty o ramce Modbus
- Rdzeniem protokołu jest PDU, a transport dodaje własny nagłówek albo pole kontroli błędów.
- W Modbus RTU ramka zawiera adres, kod funkcji, dane i CRC, a jej maksymalny rozmiar to 256 bajtów.
- W Modbus ASCII zamiast CRC stosuje się LRC, a całość jest zapisana znakami ASCII i kończy się CRLF.
- W Modbus TCP dochodzi 7-bajtowy nagłówek MBAP, a kontrola granic wiadomości opiera się na długości, nie na przerwie między znakami.
- Najczęstsze błędy to zły offset rejestru, nieprawidłowy byte order, niezgodny Unit ID i przerwana ramka na RS-485.
- Jeśli komunikacja ma działać stabilnie, trzeba pilnować nie tylko formatu pól, ale też czasu transmisji, terminacji i poprawnego mapowania rejestrów.
Jak wygląda struktura ramki Modbus
Najprościej patrzeć na Modbus w dwóch warstwach. PDU zawiera to, co wspólne dla całego protokołu: kod funkcji i dane operacyjne. ADU to już konkretna postać wiadomości na danym nośniku, więc dochodzi do niej adres, nagłówek transportowy albo pole kontroli błędów.
Ja zwykle zaczynam od rozdzielenia tych dwóch poziomów, bo to od razu usuwa sporo chaosu. Sama funkcja może być ta sama, ale ramka na RS-485 wygląda inaczej niż ta po Ethernet, a czytelnik bardzo często myli „Modbus” jako protokół aplikacyjny z jego zapisem na łączu.
| Element | Co zawiera | Rola |
|---|---|---|
| PDU | Kod funkcji i dane właściwe | Opisuje operację, np. odczyt rejestrów lub zapis cewek |
| ADU w RTU | Adres urządzenia, PDU, CRC | Dodaje identyfikację odbiorcy i kontrolę błędów |
| ADU w ASCII | Adres, PDU zapisane znakami ASCII, LRC, CRLF | Ułatwia ręczną diagnostykę kosztem większej objętości danych |
| ADU w TCP | MBAP i PDU | Wyznacza granice wiadomości w sieci IP bez CRC Modbus |
W danych Modbus ważny jest też sposób kodowania. Adresy i wartości wielobajtowe są zapisywane w układzie big-endian, czyli starszy bajt idzie pierwszy. To drobiazg, który w praktyce potrafi odwrócić wartość 16-bitową lub 32-bitową i sprawić, że wszystko „działa”, tylko pokazuje bzdurne liczby. Z tej bazy łatwo przejść do najpopularniejszego wariantu, czyli RTU.
Ramka w Modbus RTU
W RTU ramka jest zbudowana z czterech logicznych części: adresu slave, kodu funkcji, danych i CRC. Adres ma 1 bajt, kod funkcji 1 bajt, pole danych może mieć od 0 do 252 bajtów, a kontrola błędów zajmuje 2 bajty. W efekcie maksymalny rozmiar całej ramki RTU wynosi 256 bajtów.
Najważniejsza cecha RTU nie dotyczy nawet samej zawartości, tylko czasu. Ramki oddziela cisza trwająca co najmniej 3,5 czasu znaku. Jeśli pomiędzy dwoma znakami pojawi się przerwa dłuższa niż 1,5 czasu znaku, odbiornik powinien uznać wiadomość za niepełną i ją odrzucić. To właśnie dlatego na RS-485 tak często winny nie jest sam format danych, lecz bałagan w transmisji szeregowej.
- Adres wskazuje urządzenie docelowe; w trybie broadcast może oznaczać jednoczesne wykonanie polecenia przez wiele slave’ów.
- Kod funkcji mówi, co urządzenie ma zrobić, np. odczytać wejścia albo zapisać rejestry.
- Dane niosą adresy rejestrów, liczbę elementów, byte count lub parametry subfunkcji.
- CRC-16 pozwala wykryć błędy transmisji; w RTU najpierw wysyła się młodszy bajt CRC, potem starszy.
W diagnostyce RTU najczęściej widzę trzy problemy: błędny baud rate, nieprawidłową parzystość albo kłopot z terminacją i ekranowaniem przewodu. Jeżeli ramki są ucinane, CRC się nie zgadza albo urządzenie reaguje losowo, to zazwyczaj nie jest to „zły Modbus”, tylko zły sygnał fizyczny. I właśnie dlatego ASCII bywa użyteczny tam, gdzie liczy się czytelność, a nie maksymalna wydajność.
Ramka w Modbus ASCII

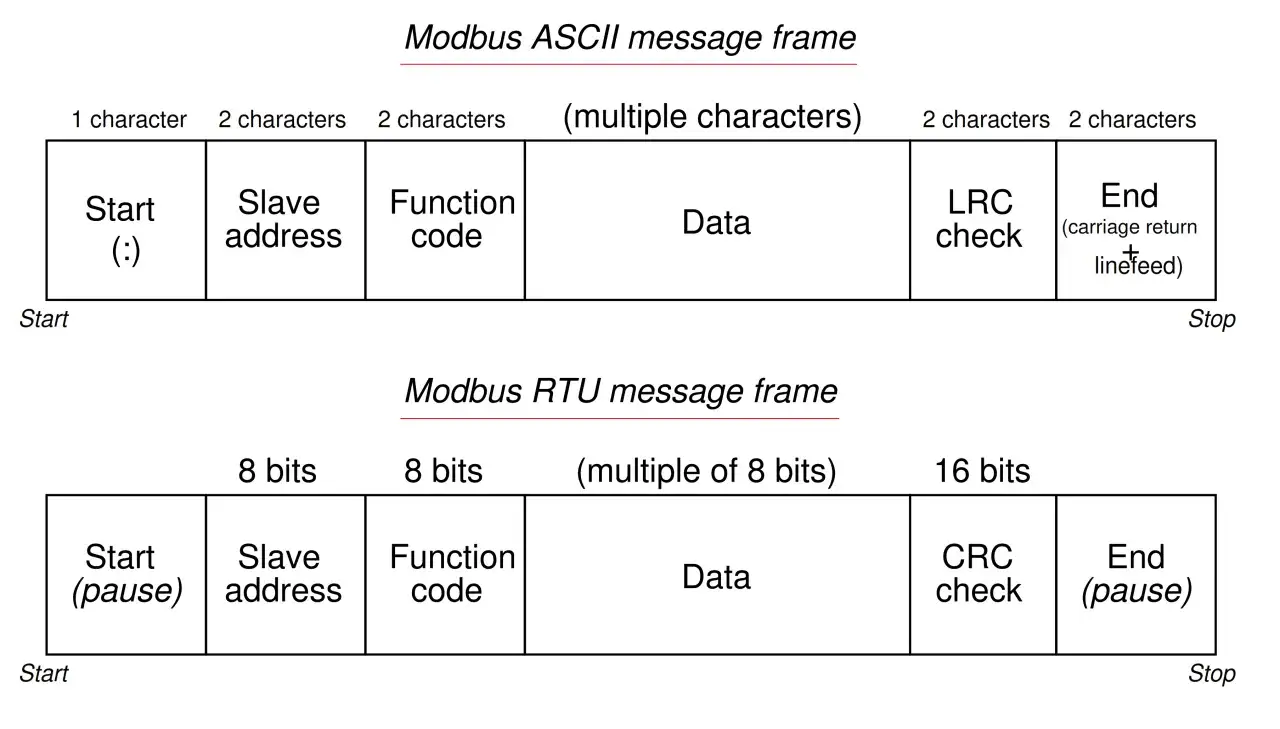

Modbus ASCII zapisuje te same informacje w formie tekstowej. Ramka zaczyna się od dwukropka, każdy bajt jest reprezentowany przez dwa znaki ASCII, a na końcu pojawia się LRC oraz sekwencja CRLF. W porównaniu z RTU to rozwiązanie jest mniej zwarte, ale przy ręcznym podglądzie z terminala bywa po prostu wygodniejsze.
To tryb, który lubię traktować jako narzędzie serwisowe i kompatybilnościowe. Nie jest zwykle pierwszym wyborem do nowych instalacji, bo generuje większy narzut i jest wolniejszy, ale w starszych układach albo podczas uruchamiania potrafi uratować godziny zgadywania.
- Początek ramki oznacza znak `:`.
- Dane są zapisane jako pary znaków szesnastkowych.
- LRC to 1-bajtowa kontrola błędów liczona jako dopełnienie do dwóch z sumy bajtów.
- Koniec ramki wyznacza CRLF.
- Maksymalna długość ramki ASCII to 513 znaków.
Jeżeli ktoś pyta mnie, kiedy ASCII ma sens, odpowiadam bez kombinowania: wtedy, gdy potrzebujesz prostego podglądu w terminalu albo pracujesz z urządzeniem, które i tak już działa w tym trybie. W nowych systemach automatyki zdecydowanie częściej wygrywa RTU albo TCP, a to prowadzi do najpraktyczniejszego dziś wariantu komunikacji po sieci.
Jak wygląda ramka w Modbus TCP
W Modbus TCP nie ma klasycznego CRC Modbus ani przerwy między znakami. Zamiast tego wiadomość dostaje nagłówek MBAP o długości 7 bajtów, a za nim idzie PDU. To właśnie nagłówek pozwala odbiorcy rozpoznać granice wiadomości nawet wtedy, gdy pakiet zostanie podzielony przez sieć na kilka segmentów.
| Pole MBAP | Długość | Znaczenie |
|---|---|---|
| Transaction Identifier | 2 bajty | Paruje odpowiedź z konkretnym żądaniem |
| Protocol Identifier | 2 bajty | Dla Modbus ma wartość 0 |
| Length | 2 bajty | Określa liczbę kolejnych bajtów, łącznie z Unit Identifier i danymi |
| Unit Identifier | 1 bajt | Używany zwłaszcza przy bramkach i urządzeniach pośrednich |
W praktyce port 502 jest standardowym portem Modbus TCP, a maksymalny rozmiar ADU wynosi 260 bajtów. Dla porządku: to nadal ten sam protokół logiczny, tylko opakowany inaczej. Jeśli więc ktoś zmienia RS-485 na Ethernet i zakłada, że „zawartość rejestrów jest identyczna, więc wszystko samo zadziała”, zwykle pomija właśnie MBAP, Unit Identifier i zasadę wyznaczania długości.

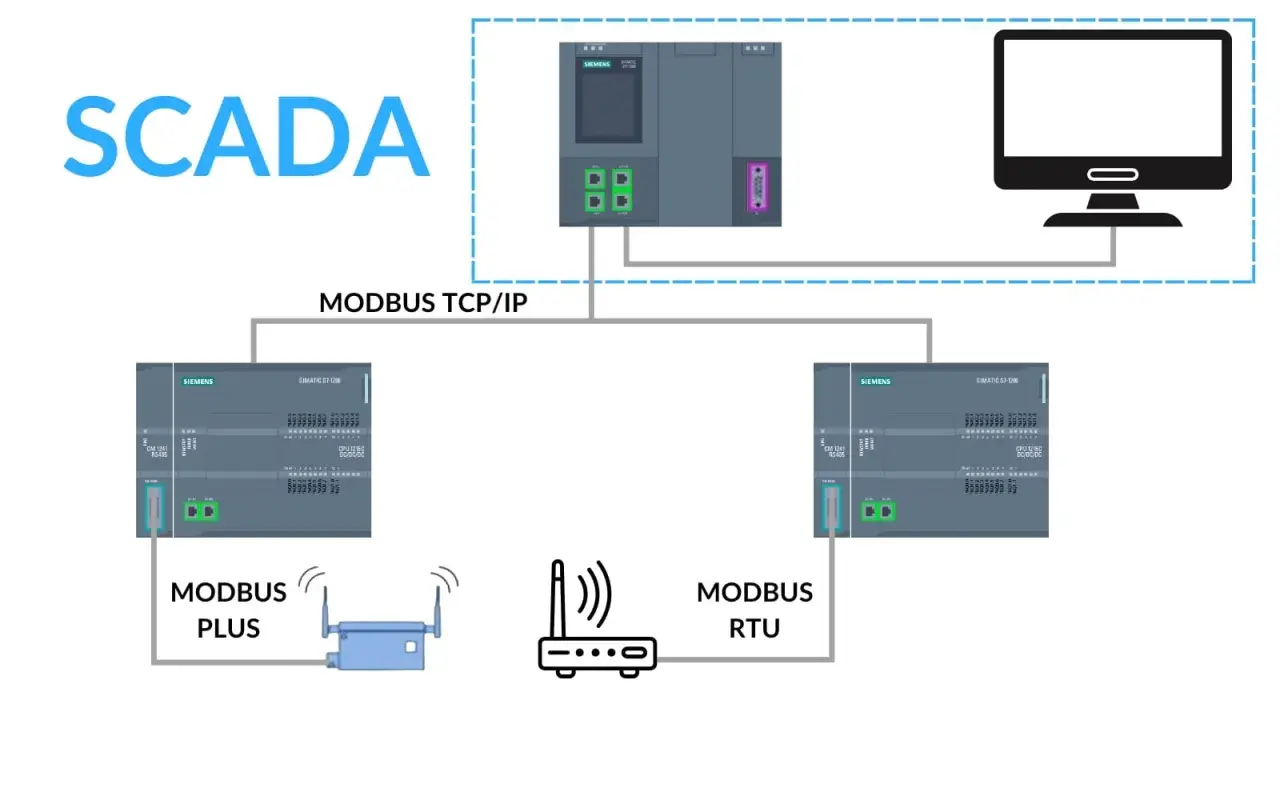

W systemach z bramkami Unit Identifier nie jest ozdobą. Pozwala skierować ruch do odpowiedniego urządzenia końcowego za pośrednictwem routera, gatewaya albo konwertera z Ethernetu na magistralę szeregową. To ma znaczenie szczególnie wtedy, gdy jedna infrastruktura IP obsługuje kilka niezależnych węzłów po stronie serialowej. Następny krok to już nie teoria, tylko praktyczne składanie i sprawdzanie ramki bez zgadywania.
Jak składać i czytać ramkę bez pomyłek
Jeżeli miałbym ułożyć prostą metodę diagnostyczną, wyglądałaby tak: najpierw identyfikuję medium, potem sprawdzam adresowanie, następnie długość danych i na końcu kontrolę błędów. Ta kolejność oszczędza czas, bo większość usterek Modbus nie leży w jednym wielkim „złym protokole”, tylko w jednym źle ustawionym polu.
- Ustal, czy masz RTU, ASCII czy TCP. Każdy z tych wariantów ma inny sposób zamykania ramki.
- Sprawdź adres urządzenia albo Unit Identifier. To pierwszy filtr, który decyduje, kto w ogóle ma odpowiedzieć.
- Zweryfikuj kod funkcji i długość danych. Jeśli byte count nie zgadza się z liczbą bajtów albo rejestrów, ramka jest podejrzana jeszcze przed CRC.
- Potwierdź kolejność bajtów. Wartości wielobajtowe w Modbus są big-endian, więc starszy bajt idzie jako pierwszy.
- Policz CRC albo LRC, a w TCP sprawdź długość w MBAP.
- Jeśli wraca wyjątek, odczytaj kod funkcji z dodanym 0x80 i sprawdź exception code.
Najczęstsze pułapki są zaskakująco przyziemne. Zły offset rejestru, pomieszane adresowanie „od 1” i „od 0”, pomylenie bajtów Hi/Lo, błędny czas ciszy na magistrali albo niespójny Unit Identifier za bramką. W odpowiedzi wyjątkowej warto pamiętać, że urządzenie nie zawsze mówi „nie rozumiem”; czasem mówi „rozumiem, ale adres jest nieprawidłowy” albo „dane są poza zakresem”. To duża różnica przy uruchamianiu instalacji.
Ja w takiej sytuacji zawsze zaczynam od jednego prostego testu: czy urządzenie odpowiada na najprostsze, krótkie żądanie z pewnym adresem i bez żadnych dodatkowych kombinacji. Jeśli to działa, rozbudowuję ramkę krok po kroku. Jeśli nie działa, problem zwykle leży w warstwie fizycznej albo w mapie rejestrów, a nie w samym protokole. I właśnie ten poziom praktyki najbardziej przydaje się przy doborze rozwiązania do automatyki.
Co naprawdę pomaga przy uruchamianiu komunikacji w automatyce
W dobrze zaprojektowanym układzie Modbus jest przewidywalny, ale tylko wtedy, gdy nie próbujemy oszukać fizyki. Na RS-485 pilnuję topologii liniowej, sensownej terminacji 120 Ω na końcach linii, poprawnego ekranowania i zgodnych parametrów transmisji. Po stronie TCP pilnuję czasu odpowiedzi, mapy rejestrów oraz tego, czy bramka nie zmienia po drodze identyfikatora urządzenia.
- Do dłuższych tras i zakłóconego środowiska zwykle lepiej sprawdza się RS-485 z RTU.
- Do integracji z systemami nadrzędnymi i siecią zakładową wygodniejszy jest Modbus TCP.
- ASCII traktuję jako tryb pomocniczy, głównie do serwisu i starszych urządzeń.
- Jeśli pojawiają się błędy sporadyczne, najpierw sprawdzam czas ciszy, CRC, terminację i uziemienie ekranu.
- Jeśli urządzenie za bramką nie odpowiada, sprawdzam Unit Identifier i mapowanie adresów po stronie gatewaya.
Najlepsza praktyka, jaką widzę w realnych instalacjach, jest prosta: nie komplikować ramki bardziej, niż wymaga tego aplikacja, a jednocześnie pilnować jej granic z chirurgiczną dokładnością. Gdy adres, długość, byte order i kontrola błędów są spójne, Modbus przestaje być źródłem frustracji, a staje się zwykłym, czytelnym narzędziem do wymiany danych w automatyce.
