Przekaźniki czasowe rozwiązują prosty, ale w automatyce bardzo częsty problem: mają włączyć albo wyłączyć obwód po zadanym czasie. Dzięki nim da się uporządkować start silnika, opóźnić wentylację, zabezpieczyć proces przed zbyt szybkim przełączeniem i ograniczyć liczbę elementów w szafie sterowniczej. W praktyce dobrze dobrany timer bywa prostszy, tańszy i pewniejszy niż rozbudowany sterownik, jeśli potrzebujesz jednego lub kilku precyzyjnych opóźnień bez zbędnej logiki.
Najważniejsze informacje, które warto znać przed wyborem timera
- To urządzenie odmierza czas i dopiero potem przełącza styk lub utrzymuje go w zadanym stanie.
- Najczęściej spotkasz opóźnione załączenie, opóźnione wyłączenie, impuls jednorazowy i tryb cykliczny.
- Zakresy pracy są szerokie: od ułamków sekundy do setek godzin, zależnie od modelu.
- Przed zakupem sprawdzam zawsze zasilanie, obciążalność wyjścia, sposób resetu po zaniku napięcia i sposób montażu.
- Do prostych zadań czasowych timer zwykle wystarcza, ale przy rozbudowanej logice lepszy będzie PLC.
- W układach z większym obciążeniem timer powinien sterować stycznikiem, a nie bezpośrednio silnikiem czy innym ciężkim odbiornikiem.
Jak działa przekaźnik czasowy w układzie sterowania
W środku nie ma magii. Gdy pojawia się sygnał sterujący, elektronika zaczyna odliczanie, a po upływie zadanego czasu przełącza wyjście. Przy opóźnionym wyłączeniu działa to odwrotnie: po zaniku sygnału obciążenie pozostaje aktywne jeszcze przez określony czas. W praktyce oznacza to, że do jednego prostego warunku można przypisać bardzo precyzyjne zachowanie procesu.

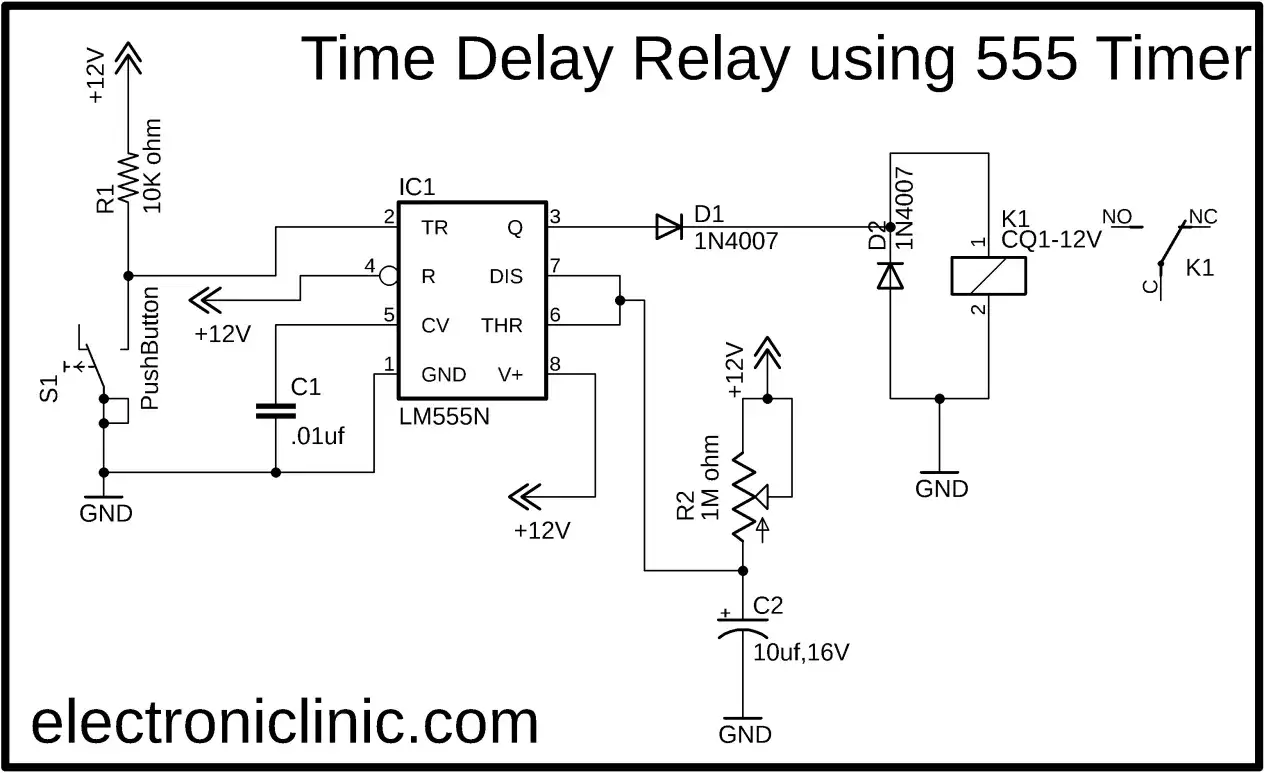

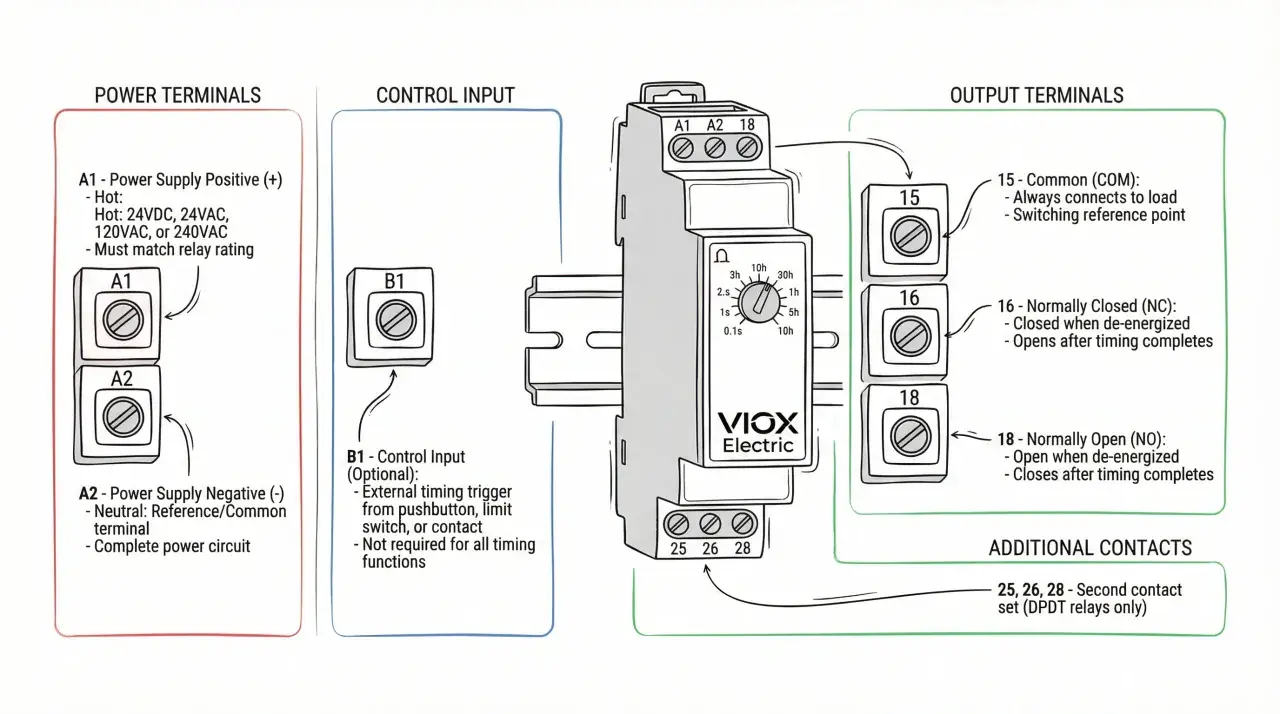

W takich urządzeniach zawsze patrzę na trzy rzeczy: zasilanie, wejście sterujące i styk wyjściowy. Jeśli któryś z tych elementów nie pasuje do aplikacji, timer nie uratuje układu. Część modeli wymaga też ciągłego zasilania podczas odmierzania czasu, więc chwilowy zanik napięcia potrafi skasować odliczanie. To detal, który często wychodzi dopiero na etapie uruchomienia.
Najprościej myśleć o tym tak: timer nie podejmuje decyzji „czy włączać”, tylko decyduje kiedy ma to zrobić. I właśnie ta różnica sprawia, że bywa tak przydatny w automatyce i sterowaniu.
Jakie funkcje spotkasz najczęściej
W katalogach producentów funkcji jest zwykle więcej niż potrzebuje przeciętny użytkownik, ale kilka trybów wraca praktycznie wszędzie. To one rozwiązują większość zadań w warsztacie, budynku i prostej szafie automatyki.
| Funkcja | Co robi | Gdzie się sprawdza | Na co uważać |
|---|---|---|---|
| Opóźnione załączenie | Po sygnale sterującym czeka z przełączeniem wyjścia o zadany czas. | Start wentylatora, sekwencja uruchamiania, proste opóźnienie procesu. | Po zaniku zasilania czas może się wyzerować, zależnie od modelu. |
| Opóźnione wyłączenie | Po zaniku sygnału utrzymuje wyjście jeszcze przez ustalony czas. | Wybiegi pomp, wentylatorów, oświetlenie schodowe, chłodzenie po zatrzymaniu maszyny. | Wymaga jasnego rozróżnienia między zanikiem sygnału a zanikiem zasilania. |
| Impuls jednorazowy | Po wyzwoleniu podaje sygnał tylko przez określony czas. | Sygnalizacja, dozowanie, otwieranie elektrozaworu, krótki cykl pracy. | Trzeba dobrze dobrać długość impulsu, bo zbyt krótki bywa bezużyteczny. |
| Tryb cykliczny | Powtarza sekwencję załącz/wyłącz według ustawionych czasów. | Lampy ostrzegawcze, sygnały akustyczne, okresowe włączanie urządzeń pomocniczych. | Nie każdy cykl ma identyczny start; czasem zaczyna się od stanu ON, czasem od OFF. |
| Wielofunkcyjny | Łączy kilka trybów w jednym urządzeniu. | Szafy serwisowe, modernizacje, instalacje o zmiennych wymaganiach. | Im więcej funkcji, tym większe ryzyko błędnego ustawienia. |
Jeśli mam wskazać jeden praktyczny wniosek, to taki: nie wybieraj funkcji „na zapas” bez potrzeby. Jedno precyzyjne zadanie czasowe zwykle lepiej obsłuży prosty model niż wielofunkcyjny kombajn, który później ktoś pomyli przy serwisie.
Gdzie sprawdza się w praktyce
W automatyce czas nie jest dodatkiem, tylko częścią procesu. Dlatego timery trafiają do miejsc, w których kilka sekund różnicy ma znaczenie dla trwałości sprzętu, bezpieczeństwa pracy albo komfortu użytkownika.
- Sekwencje rozruchu maszyn - opóźnienie kolejnych elementów zmniejsza udar prądowy i ogranicza ryzyko jednoczesnego startu kilku odbiorników.
- Wybiegi wentylatorów i pomp - po zatrzymaniu głównego układu można jeszcze przez chwilę schłodzić elementy lub wyrównać ciśnienie.
- Oświetlenie i sygnalizacja - krótki impuls lub opóźnione wyłączenie poprawiają wygodę i czytelność sygnałów.
- Proste układy transportowe - odstęp czasowy między podajnikami lub napędami zapobiega kolizjom i zakleszczeniom.
- Automatyka budynkowa - włączanie oświetlenia, wentylacji lub alarmu z kontrolowanym opóźnieniem porządkuje pracę instalacji.
Największą zaletą takich zastosowań jest to, że nie trzeba angażować rozbudowanej logiki. Jeśli proces ma jedną lub dwie zależności czasowe, osobny timer zwykle robi robotę szybciej niż programowanie sterownika.
Oczywiście są granice. Gdy dochodzą czujniki, warunki blokujące, liczniki, komunikacja albo kilka scenariuszy pracy, samo opóźnienie przestaje wystarczać. Wtedy lepiej myśleć o sterowniku, a nie o pojedynczym przekaźniku.
Jak dobrać właściwy model do aplikacji
W doborze najważniejsza jest praktyka, nie katalogowy marketing. Zawsze zaczynam od pytania: co dokładnie ma się stać, po jakim czasie i co ma być sterowane. Dopiero potem patrzę na obudowę, markę czy cenę.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Zasilanie | 24 V AC/DC, 230 V AC albo inna wymagana wartość. | Złe napięcie oznacza, że urządzenie po prostu nie zadziała. |
| Zakres czasu | Czy obejmuje potrzebny czas z sensownym zapasem. | Jeśli potrzebujesz 45 s, model z zakresem 0-30 s odpada od razu. |
| Dokładność | Jaka jest tolerancja nastawy i powtarzalność cyklu. | Przy procesach powtarzalnych różnica kilku procent ma znaczenie. |
| Obciążalność styków | Jakie prądy i typy obciążeń mogą być przełączane. | Wyjście timera często steruje stycznikiem, a nie bezpośrednio odbiornikiem mocy. |
| Reset po zaniku zasilania | Czy czas się kasuje, czy układ pamięta stan. | To decyduje, czy proces po krótkim spadku napięcia ruszy od początku, czy nie. |
| Montaż i warunki pracy | DIN, panel, podstawa, odporność na temperaturę i drgania. | W szafie wibracje i wysoka temperatura potrafią skrócić żywotność urządzenia. |
Jeżeli chodzi o zakresy, spotyka się modele od 0,05 s do 300 h, więc rozpiętość jest naprawdę duża. W praktyce nie wybieram jednak „najszerszego” zakresu, tylko taki, który pozwala ustawić czas wygodnie i precyzyjnie. Gdy proces wymaga 3 minut, model z ogromnym zakresem do wielu godzin bywa mniej wygodny niż urządzenie zoptymalizowane pod krótsze czasy.
Dobrym nawykiem jest też zostawienie zapasu, ale nie przesadnego. Jeśli aplikacja wymaga 20 s, sensowny będzie zakres 1-30 s albo 0,1-60 s, a nie od razu wielogodzinny timer. Dzięki temu nastawa jest czytelniejsza i mniej podatna na przypadkową zmianę.
Najczęstsze błędy przy montażu i uruchomieniu
W tym miejscu zwykle wychodzą rzeczy, które na papierze wydawały się oczywiste. Najczęściej widzę nie problemy z samym urządzeniem, tylko z tym, jak zostało dobrane albo wpięte w układ.
- Mylenie opóźnienia załączenia z opóźnieniem wyłączenia - to najprostsza droga do odwrócenia logiki całego procesu.
- Ignorowanie zachowania po zaniku napięcia - część timerów zeruje odliczanie, inne reagują inaczej; bez tego testu łatwo o niespodziankę.
- Bezpośrednie przełączanie zbyt dużego obciążenia - timer nie powinien dźwigać wszystkiego sam, jeśli obwód jest prądowo ciężki.
- Brak ochrony przy obciążeniach indukcyjnych - cewki, zawory i styczniki potrafią generować przepięcia, które skracają życie styków.
- Test tylko na lampce kontrolnej - układ może działać poprawnie „na sucho”, a po podłączeniu realnego odbiornika już nie.
- Brak opisu nastaw - w serwisie po kilku miesiącach nikt nie pamięta, dlaczego pokrętło było ustawione właśnie tak.
Z mojego punktu widzenia najlepsza zasada brzmi prosto: po montażu trzeba sprawdzić nie tylko sam czas, ale też reakcję na odłączenie i ponowne podanie zasilania. To właśnie tam najczęściej ujawniają się błędy konfiguracyjne.
Kiedy prosty timer wystarczy, a kiedy lepiej użyć PLC
To pytanie pojawia się niemal zawsze, gdy ktoś projektuje nowy układ albo modernizuje starszą szafę. Odpowiedź jest zwykle bardziej praktyczna niż teoretyczna: jeśli potrzebujesz jednego lub dwóch powtarzalnych opóźnień i reszta logiki jest stała, prosty timer ma pełny sens. Jeżeli jednak proces ma wiele warunków, wyjątków i zależności od czujników, sterownik logiczny będzie rozsądniejszy.
- Wybierz timer, gdy logika jest prosta, przestrzeń w szafie ograniczona, a koszt ma znaczenie.
- Wybierz PLC, gdy potrzebujesz diagnostyki, liczników, komunikacji, kilku trybów pracy i łatwej zmiany scenariuszy.
- Rozważ układ mieszany, gdy timer ma realizować lokalne opóźnienie, a PLC nadzorować cały proces.
W praktyce często wygrywa właśnie układ mieszany: timer pilnuje lokalnego czasu, a sterownik ogarnia logikę nadrzędną. To rozwiązanie nie jest efektowne, ale zwykle jest po prostu najrozsądniejsze.
Jeśli miałbym zostawić jedną radę końcową, byłaby taka: zaczynaj od funkcji, potem sprawdzaj zasilanie i obciążenie wyjścia, a dopiero na końcu wybieraj konkretny model. Taka kolejność oszczędza najwięcej pomyłek i najlepiej porządkuje dobór w automatyce i sterowaniu.
