Stycznik bezpieczeństwa - Jak działa i jak uniknąć błędów?

W układach automatyki i sterowania liczy się nie tylko to, czy maszyna działa, ale przede wszystkim to, czy potrafi przejść do stanu bezpiecznego wtedy, gdy trzeba. Stycznik bezpieczeństwa jest tu elementem wykonawczym, który odcina zasilanie odbiornika i pozwala układowi kontrolnemu potwierdzić, że rozłączenie naprawdę nastąpiło. W tym artykule pokazuję, jak działa taki układ, gdzie ma sens, jak go dobrać i jakie błędy najczęściej psują całą koncepcję.

Czym ten element różni się od zwykłego stycznika

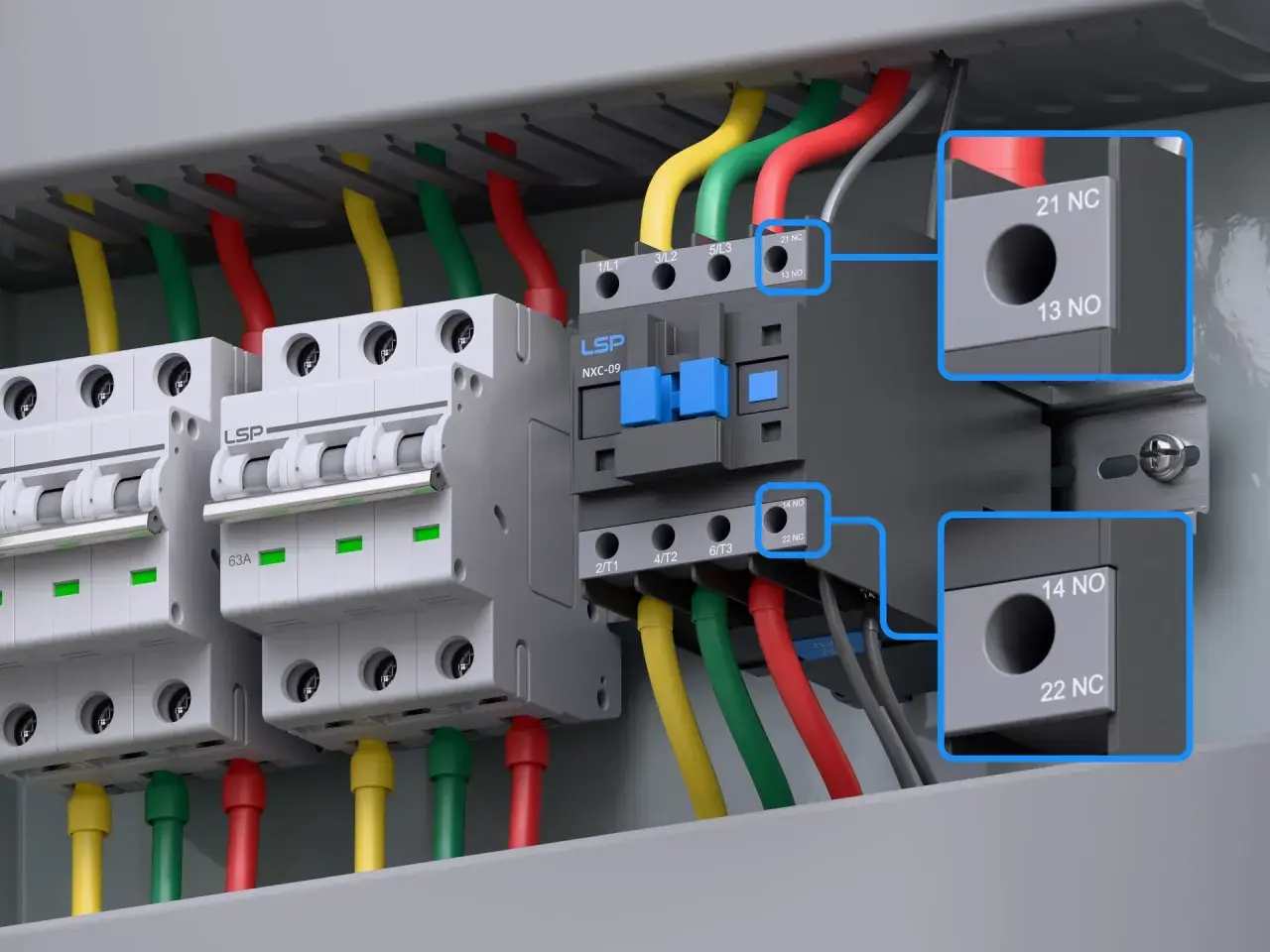

Z zewnątrz oba urządzenia mogą wyglądać podobnie, ale ich rola w układzie jest inna. Zwykły stycznik ma po prostu załączać i rozłączać obciążenie. Element używany w funkcji bezpieczeństwa musi jeszcze dać się nadzorować tak, żeby sterownik wiedział, czy styki główne naprawdę wróciły do stanu otwartego.

W praktyce patrzę na to tak: sam rozkaz wyłączenia nie wystarcza, jeśli nie mam pewności, że mechanika faktycznie wykonała swoje zadanie. Dlatego tak ważne są styki pomocnicze o prowadzeniu wymuszonym albo styki lustrzane, które zgodnie z wymaganiami spotykanymi w technice przemysłowej nie powinny zamykać się równocześnie ze stykami głównymi. To właśnie ten detal robi różnicę między zwykłym załączaniem a sensowną diagnostyką bezpieczeństwa.

Warto tu pamiętać o jednym szczególe, który łatwo umyka przy szybkich projektach: to nie sam styk zwrotny tworzy bezpieczeństwo, tylko cały układ, w którym sterownik, logika i element wykonawczy sprawdzają się nawzajem. To prowadzi do pytania, jak taki układ zachowuje się w samym cyklu odcięcia.

Jak działa obwód odcięcia i kontroli

1. Występuje sygnał zatrzymania, na przykład z E-STOP, osłony albo drzwi serwisowych.
2. Logika bezpieczeństwa odłącza zasilanie cewki stycznika.
3. Styki główne otwierają tor mocy i odcinają odbiornik.
4. Styk lustrzany lub kontakt zwrotny wraca do wejścia diagnostycznego i potwierdza stan otwarty.
5. Jeśli feedback nie zgadza się z oczekiwaniem, restart zostaje zablokowany.

W układach z dwoma stycznikami szeregowymi sprawdzam oba tory, a nie tylko jeden. Czasem łączę sygnały zwrotne szeregowo, jeśli zależy mi na prostszym okablowaniu. Czasem prowadzę je osobno, bo łatwiej wtedy wskazać, który element zawiódł. Pierwsze rozwiązanie oszczędza wejścia, drugie daje lepszą diagnostykę. W większych układach ta różnica ma realne znaczenie, zwłaszcza gdy maszyna ma często się zatrzymywać i uruchamiać.

W projektach bezpieczeństwa regularnie wracam też do dwóch pojęć: PL i SIL. PL to Performance Level, a SIL to Safety Integrity Level. Oba opisują poziom bezpieczeństwa całej funkcji, nie samego stycznika. To ważne, bo pojedynczy element wykonawczy nigdy nie zamyka tematu sam z siebie.

Gdy ten mechanizm działa poprawnie, naturalnie pojawia się kolejne pytanie: gdzie taki układ faktycznie ma sens, a gdzie lepiej wybrać inne rozwiązanie.

Gdzie ma największy sens w automatyce

Najczęściej widzę ten element w miejscach, gdzie trzeba szybko i jednoznacznie odciąć energię. Nie chodzi tylko o awaryjne zatrzymanie, ale o sytuacje, w których po naciśnięciu przycisku albo otwarciu osłony maszyna ma zejść do stanu bezpiecznego bez dyskusji i bez opóźniania decyzji przez zwykłą logikę sterowania.

Właśnie przy napędach z funkcją STO często warto zatrzymać się i policzyć, czy klasyczne odcinanie stycznikiem rzeczywiście daje najlepszy efekt. Czasem tak, ale czasem lepiej wykorzystać funkcję wbudowaną w napęd, bo mniej ingeruje w tor mocy i nie wymaga brutalnego rozłączania zasilania. Po takim rozpoznaniu łatwiej przejść do doboru konkretnego modelu.

Jak dobrać właściwy model do aplikacji

Ja zaczynam od kilku prostych pytań, zamiast od katalogu. Jaki mam poziom ryzyka, jakie napięcie sterowania, ile styków pomocniczych potrzebuję i czy diagnostyka ma wracać do przekaźnika bezpieczeństwa, czy do bezpiecznego PLC. Dopiero potem patrzę na wykonanie mechaniczne i warunki pracy.

W praktyce nie sprowadzam tego do pytania: „czy to jest dobry stycznik?”. Ważniejsze jest pytanie, czy pasuje do funkcji bezpieczeństwa, jaką chcę uzyskać. Jeśli układ ma wspierać kategorię bezpieczeństwa wyższą niż podstawowa, potrzebuję porządnej diagnostyki, a nie tylko poprawnego załączania. Sam dobór nie wystarczy, jeśli schemat połączeń zostanie zrobiony skrótowo.

Jak wygląda poprawny układ sterowania i kontroli

W dobrze zaprojektowanym schemacie wszystko jest czytelne: tor mocy, tor sterowania i tor diagnostyczny nie mieszają się ze sobą bez potrzeby. Ja lubię układy, które da się prześledzić od czujnika, przez logikę bezpieczeństwa, aż po cewkę i kontakt zwrotny bez zgadywania, co robi który przewód.

1. Sygnał z czujnika bezpieczeństwa trafia do przekaźnika bezpieczeństwa albo bezpiecznego PLC.
2. Wyjście bezpieczeństwa zasila lub odcina cewkę elementu wykonawczego.
3. Styki główne rozłączają zasilanie odbiornika, na przykład napędu lub sekcji mocy.
4. Kontakt lustrzany wraca do wejścia diagnostycznego i potwierdza stan otwarty.
5. Układ dopuszcza ponowny start tylko wtedy, gdy feedback zgadza się z logiką resetu.
6. Przy dwóch stycznikach oba tory muszą być nadzorowane zgodnie z przyjętą architekturą.

W praktyce zwracam też uwagę na rzeczy bardzo prozaiczne, ale ważne: separację przewodów mocy i sterowania, jakość zacisków, sensowne oznaczenia w szafie i brak przypadkowych mostków. Zakłócenia elektryczne potrafią dać objaw awarii tam, gdzie w rzeczywistości winny jest źle poprowadzony przewód. Na papierze wszystko wygląda dobrze, ale w praktyce najczęściej psują to drobiazgi montażowe i błędy założeń.

Najczęstsze błędy przy projektowaniu i montażu

To jest część, którą lubię sprawdzać najdokładniej, bo właśnie tu widać różnicę między poprawnym projektem a układem, który tylko wygląda poprawnie. Wiele problemów nie wynika z samego urządzenia, tylko z tego, że ktoś potraktował bezpieczeństwo jak zwykłe załączanie obciążenia.

• Użycie zwykłego styku pomocniczego zamiast styku lustrzanego - wtedy diagnostyka nie ma pewności, czy tor mocy naprawdę się otworzył.
• Pominięcie feedbacku - sterownik nie wie, czy styk się skleił, więc restart może być pozornie poprawny.
• Zły dobór napięcia cewki - układ działa niestabilnie albo wcale, a serwis zaczyna szukać błędów tam, gdzie problem leży w podstawie.
• Zbyt mocne tłumienie przepięć cewki - w cewkach DC dioda gasząca może wydłużyć czas odpadania, a to w funkcji bezpieczeństwa nie jest detal.
• Mieszanie torów bezpieczeństwa z klasycznym sterowaniem - oszczędza miejsce tylko na schemacie, a potem komplikuje diagnostykę i serwis.
• Brak testu po montażu - układ wygląda poprawnie, ale po pierwszym zatrzymaniu okazuje się, że feedback nie zgadza się z rzeczywistością.
• Założenie, że jeden element wystarczy zawsze - przy wyższym ryzyku pojedynczy tor może być za słaby, nawet jeśli katalog wygląda przekonująco.

W praktyce najwięcej kłopotów sprawiają te dwa punkty, które zwykle są traktowane jak „dodatki”, czyli feedback i sposób gaszenia cewki. A kiedy ryzyko rośnie albo obciążenie ma dużą energię bezwładności, wchodzimy już w redundancję.

Kiedy potrzebna jest redundancja dwóch styczników

Dwa styczniki w szeregu nie są sztuką dla sztuki. Stosuję je wtedy, gdy pojedynczy tor nie daje mi wystarczającej odporności na zgrzanie styków, a funkcja bezpieczeństwa wymaga wyższego poziomu pewności. To rozwiązanie jest bardziej złożone, ale w wielu maszynach po prostu uzasadnione.

To nie jest automatyczny upgrade. Dwa styczniki nie poprawią bezpieczeństwa, jeśli oba będą źle nadzorowane albo jeśli logika resetu pozwoli na start bez pełnej kontroli feedbacku. Ja traktuję redundancję jako część całej funkcji, a nie jako magiczny sposób na obejście słabego projektu. Najpierw musi być sensowna architektura, dopiero potem liczba elementów.

Gdy taki układ już działa, ostatni krok jest bardzo przyziemny, ale najważniejszy: sprawdzenie go przed uruchomieniem i potem w regularnym serwisie.

Co sprawdzam przed pierwszym uruchomieniem i potem cyklicznie

W praktyce nie ufam samemu schematowi, dopóki nie zobaczę, jak układ zachowuje się w rzeczywistym teście. Nawet dobry projekt może mieć źle opisany zacisk, źle dobrany element gaszący albo przewód wpięty w niewłaściwe miejsce. Dlatego przed oddaniem maszyny do pracy robię prostą, ale konsekwentną kontrolę.

• Czy napięcie cewki jest zgodne z rzeczywistym zasilaniem sterowania.
• Czy feedback rzeczywiście blokuje restart, gdy tor nie wróci do stanu bezpiecznego.
• Czy po zaniku zasilania układ nie uruchamia się samoczynnie.
• Czy zaciski są dobrze dokręcone i nie widać przegrzania na przewodach.
• Czy test zatrzymania awaryjnego działa tak samo po ręcznym resecie i po restarcie zasilania.
• Czy logika sterowania zgadza się z dokumentacją, a nie tylko z pamięcią osoby, która to składała.
• Czy przy częstej pracy nie pojawiają się objawy nadmiernego hałasu, drgań albo sklejenia styków.

Jeżeli mam zostawić jedną praktyczną zasadę, to jest nią to: lepiej mieć prosty układ z pewną diagnostyką niż rozbudowany schemat bez wiarygodnego potwierdzenia stanu. W bezpieczeństwie liczy się nie deklaracja z katalogu, tylko to, co układ robi po awarii, po zatrzymaniu i po ponownym starcie.
