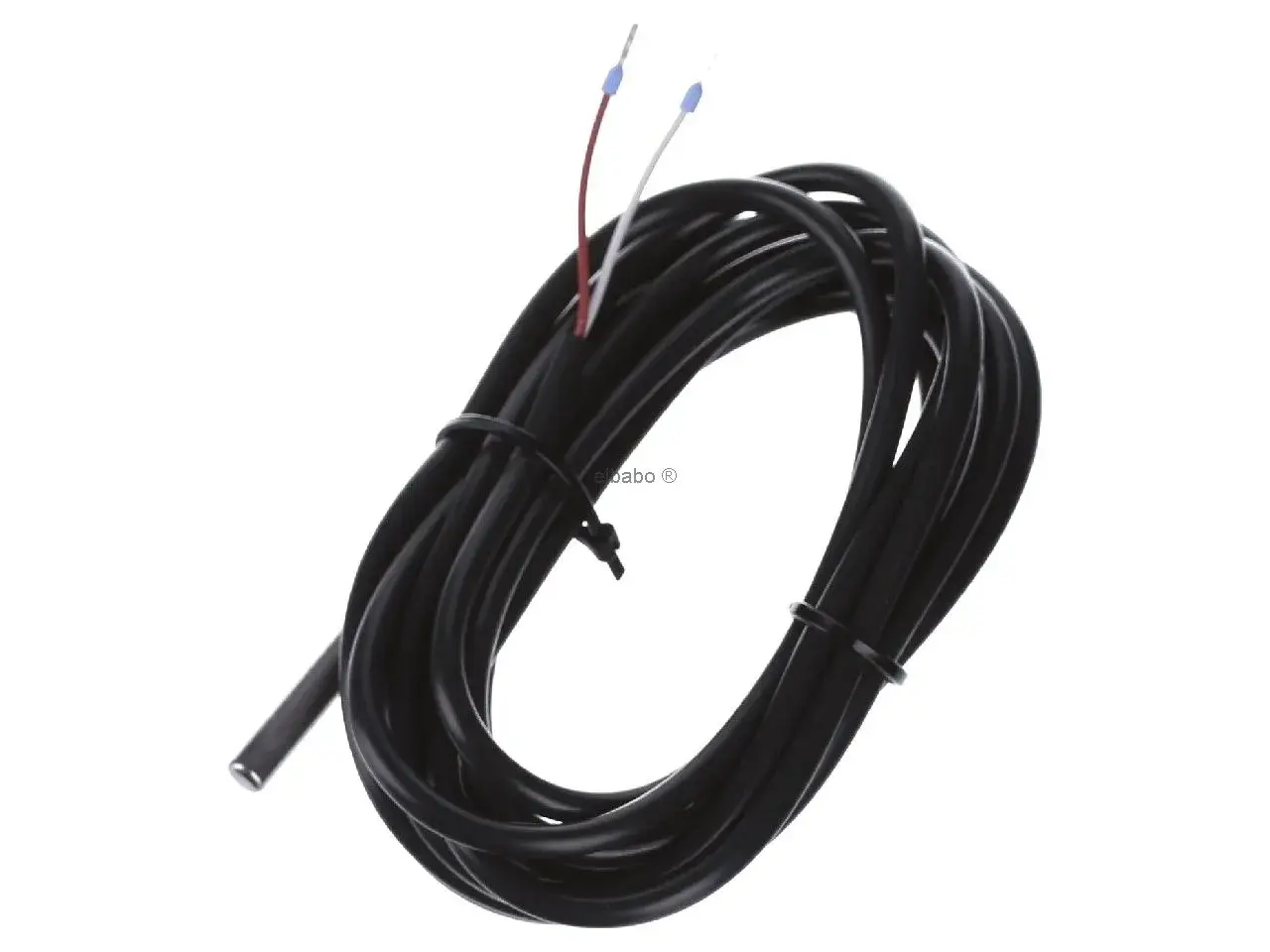

Gdy układ sterowania zaczyna błędnie reagować na temperaturę, problemem często nie jest PLC ani regulator, lecz źle dobrana sonda. W tym artykule porządkuję najważniejsze rodzaje czujników temperatury, wyjaśniam ich działanie, zakresy pracy, zalety i ograniczenia oraz pokazuję, które rozwiązanie najlepiej pasuje do pieca, instalacji HVAC, maszyny lub układu elektronicznego.
Dobry czujnik to kompromis między zakresem, dokładnością i sposobem montażu
- Termopara sprawdza się przy wysokich temperaturach i w trudnych warunkach.
- Pt100 i Pt1000 wybiera się tam, gdzie liczy się stabilność oraz dokładny pomiar.
- Termistor NTC jest czuły i niedrogi, ale pracuje najlepiej w ograniczonym zakresie.
- Pirometr mierzy bez kontaktu z obiektem, jednak wymaga prawidłowego ustawienia emisyjności.
- W automatyce trzeba dopasować nie tylko sondę, lecz także wejście sterownika, przewody i sposób kompensacji.
Jak uporządkować najważniejsze typy czujników
Czujnik temperatury zamienia zjawisko fizyczne na sygnał, który może odczytać miernik, regulator lub sterownik PLC. W jednych elementach zmienia się rezystancja, w innych powstaje napięcie termoelektryczne, a jeszcze inne analizują promieniowanie podczerwone emitowane przez powierzchnię.
W praktyce automatyki najczęściej spotykam trzy grupy kontaktowe. Są to termopary, czujniki rezystancyjne RTD oraz termistory. Uzupełniają je czujniki półprzewodnikowe, bimetaliczne i bezkontaktowe pirometry.
| Typ czujnika | Sygnał pomiarowy | Typowy zakres | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Termopara | Napięcie w mV | Około -200 do 1760°C, zależnie od typu | Szeroki zakres i odporność | Nieliniowość oraz mały sygnał |
| RTD Pt100/Pt1000 | Zmiana rezystancji | Najczęściej -200 do 600°C | Dokładność i stabilność | Wpływ przewodów oraz samonagrzewanie |
| Termistor NTC/PTC | Duża zmiana rezystancji | Zwykle -40 do 150°C | Wysoka czułość i niski koszt | Ograniczony zakres i nieliniowość |
| Czujnik półprzewodnikowy | Napięcie, prąd lub sygnał cyfrowy | Najczęściej -55 do 150°C | Łatwa integracja z elektroniką | Nie nadaje się do bardzo wysokich temperatur |
| Pirometr | Promieniowanie podczerwone | Zależnie od modelu, od około -50 do ponad 2000°C | Pomiar bez dotykania obiektu | Wpływ emisyjności i odległości |
Podane zakresy są orientacyjne. Ostateczne parametry zależą od materiału, obudowy, klasy dokładności i przewodu. Sam element pomiarowy może wytrzymać więcej niż cała gotowa sonda, dlatego zawsze sprawdzam kartę katalogową kompletnego czujnika, a nie tylko nazwę zastosowanego sensora.
Termopary do wysokiej temperatury i szybkich zmian
Termopara składa się z dwóch przewodników wykonanych z różnych metali. Ich połączenie generuje niewielkie napięcie zależne od różnicy temperatur, co jest skutkiem zjawiska Seebecka. Sygnał ma zwykle zaledwie kilka lub kilkadziesiąt miliwoltów, dlatego wejście pomiarowe musi być przystosowane do konkretnego typu termopary.
Najpopularniejsze typy termopar
- Typ K jest uniwersalny i często trafia do pieców, suszarek, maszyn oraz układów wydechowych.
- Typ J dobrze sprawdza się w umiarkowanych temperaturach, ale jego metalowe przewody są bardziej podatne na utlenianie.
- Typ T stosuje się przy niższych temperaturach, między innymi w chłodnictwie i laboratoriach.
- Typy R i S wykorzystują metale szlachetne i są przeznaczone do wysokich temperatur, ale kosztują wyraźnie więcej.
Ważny jest nie tylko symbol K, J czy T. Liczy się także konstrukcja złącza. Złącze odsłonięte reaguje bardzo szybko, lecz jest delikatne i nie ma ochrony przed medium. Złącze uziemione zapewnia dobry kontakt cieplny, a złącze izolowane lepiej ogranicza ryzyko pętli masy i zakłóceń.
Przy termoparach trzeba uwzględnić kompensację zimnych końców, czyli CJC. Mierzone napięcie zależy bowiem od temperatury punktu pomiarowego i temperatury przy zaciskach urządzenia. Dobry moduł wejściowy robi to automatycznie, ale podłączenie termopary do zwykłego wejścia analogowego 0-10 V bez odpowiedniego przetwornika zwykle kończy się błędnym odczytem.
Termopara jest moim pierwszym wyborem do pieca, palnika lub gorącego procesu, gdy temperatura przekracza możliwości typowego Pt100. Nie wybieram jej natomiast tylko dlatego, że jest tania. Przy zmianach rzędu kilku dziesiątych stopnia niska czułość termopary może utrudnić stabilne sterowanie.
Czujniki RTD Pt100 i Pt1000 do dokładnego pomiaru
Czujnik RTD wykorzystuje zmianę rezystancji metalu wraz z temperaturą. Najczęściej stosuje się platynę, a oznaczenie Pt100 mówi, że element ma 100 Ω przy 0°C. W Pt1000 wartość ta wynosi 1000 Ω, dzięki czemu wpływ rezystancji długich przewodów jest relatywnie mniejszy.
Największą zaletą RTD jest stabilność, dobra liniowość i powtarzalność. Dlatego czujniki Pt100 spotyka się w instalacjach procesowych, suszarniach, układach HVAC, maszynach spożywczych i laboratoriach. Jeżeli regulator ma utrzymywać temperaturę z dokładnością około 1°C lub lepszą, RTD często będzie rozsądniejszy niż termopara.
Przeczytaj również: Symbole przekaźników - Jak czytać schematy i oznaczenia?
Dlaczego liczba przewodów ma znaczenie

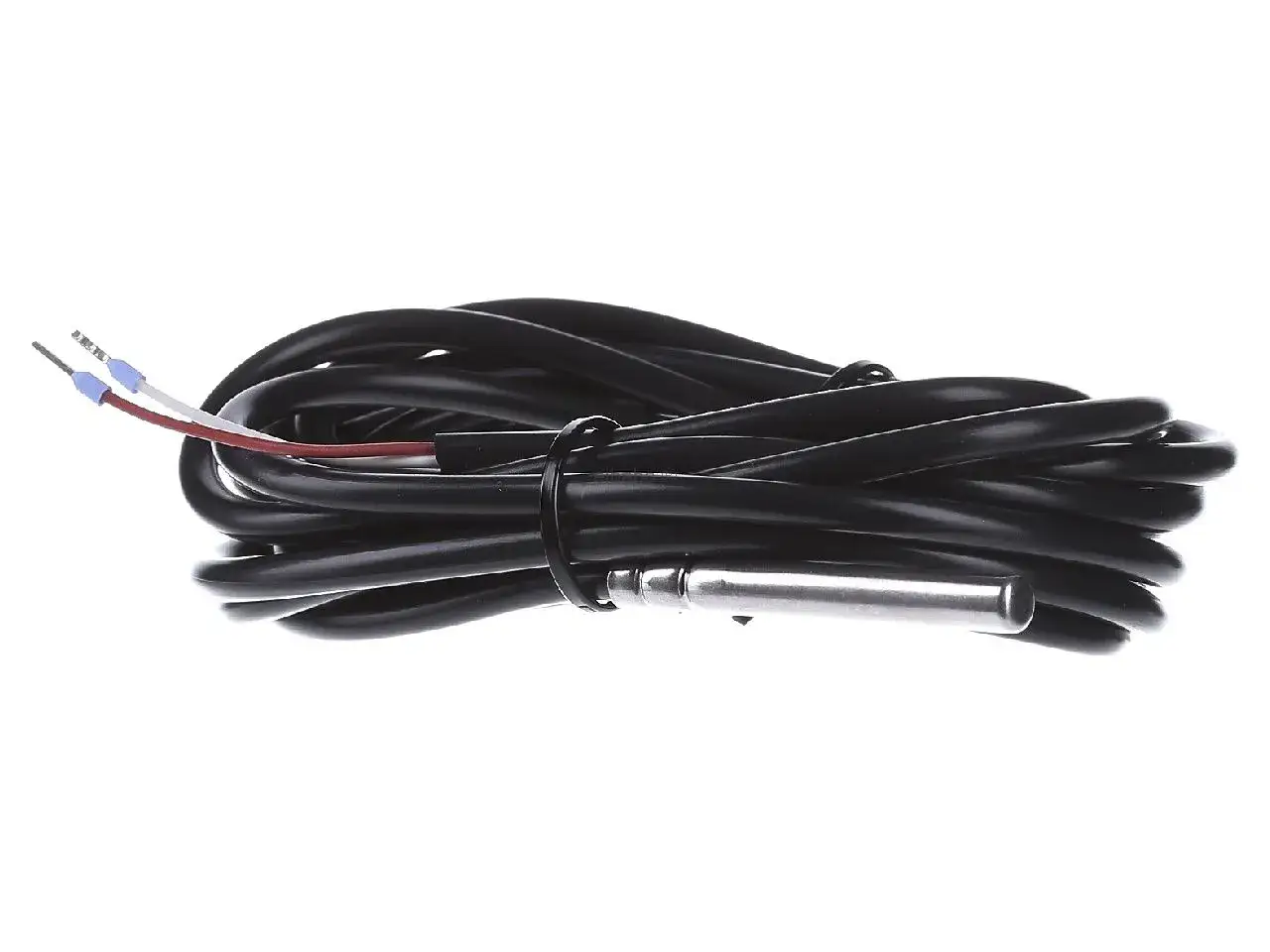

W wersji dwuprzewodowej rezystancja przewodu dodaje się do rezystancji elementu. Przy krótkim kablu błąd może być niewielki, ale przy kilkudziesięciu metrach przestaje być obojętny. Połączenie trójprzewodowe częściowo kompensuje ten wpływ, a czteroprzewodowe daje najlepszy wynik w pomiarach laboratoryjnych.
W automatyce przemysłowej najczęściej spotykam Pt100 lub Pt1000 w układzie trójprzewodowym, podłączone do dedykowanego modułu RTD albo przetwornika temperatury. Przetwornik może zamienić sygnał rezystancyjny na 4-20 mA, co ułatwia przesył na długim odcinku i ogranicza podatność na zakłócenia.
RTD nie jest jednak bezbłędne. Prąd pomiarowy powoduje niewielkie samonagrzewanie elementu, a źle zamocowana sonda może pokazywać temperaturę własnej obudowy zamiast temperatury procesu. Z mojego doświadczenia wynika, że większy problem niż sama klasa Pt100 stanowi często słaby kontakt cieplny, zbyt płytki montaż lub umieszczenie czujnika za blisko źródła ciepła.
Termistory NTC i PTC do czułych, niedrogich układów
Termistor jest elementem półprzewodnikowym, którego rezystancja mocno zmienia się pod wpływem temperatury. W termistorze NTC rezystancja maleje przy wzroście temperatury, natomiast w PTC rośnie. NTC jest częściej używany do pomiaru, a PTC często pełni funkcję zabezpieczenia przed przegrzaniem.
Duża czułość pozwala wykrywać niewielkie zmiany temperatury, dlatego NTC znajduje zastosowanie w klimatyzacji, chłodnictwie, zasilaczach, ładowarkach i układach zarządzania baterią. Element może być mały, tani i szybki, ale jego charakterystyka jest mocno nieliniowa. Sterownik musi znać konkretny parametr termistora, na przykład 10 kΩ przy 25°C oraz współczynnik B.
Nie należy zamieniać przypadkowego NTC na inny model tylko dlatego, że oba mają napis 10 kΩ. Różny współczynnik B sprawi, że przy 60°C rezystancja będzie inna, a regulator zacznie wskazywać temperaturę z dużym błędem. To jeden z częstszych błędów przy naprawach urządzeń, w których czujnik wygląda identycznie, ale ma inną charakterystykę.
W 2026 roku prosty termistor przewodowy może kosztować kilka lub kilkanaście złotych, natomiast kompletna sonda przemysłowa z obudową, przewodem i ochroną IP często kosztuje kilkadziesiąt do ponad 100 zł. Cena samego elementu nie mówi więc wiele o jakości całego rozwiązania.
Elektronika, bimetal i pomiar bez kontaktu
Czujniki półprzewodnikowe często mają postać małego układu scalonego. Mogą przekazywać temperaturę jako napięcie analogowe, prąd albo dane cyfrowe przez interfejs, na przykład I2C lub 1-Wire. Są wygodne w urządzeniach elektronicznych, ale zwykle pracują w zakresie około -40 do 125°C, więc nie zastąpią termopary w piecu.
Prosty czujnik bimetaliczny działa mechanicznie. Dwa metale o różnej rozszerzalności cieplnej wyginają się przy zmianie temperatury, powodując przełączenie styku. Taki element nie daje dokładnego pomiaru ciągłego, lecz świetnie nadaje się do funkcji włącz/wyłącz, na przykład jako termostat lub zabezpieczenie termiczne silnika.
Pirometr i kamera termowizyjna mierzą promieniowanie podczerwone, więc nie wymagają fizycznego kontaktu z badanym obiektem. To dobre rozwiązanie dla ruchomych części, przewodów pod napięciem, rozgrzanych powierzchni i miejsc trudno dostępnych. Trzeba jednak ustawić właściwą emisyjność, ponieważ błyszczący metal może dawać znacznie gorszy wynik niż matowa, pomalowana powierzchnia.
Pirometr nie mierzy temperatury „w punkcie” bez ograniczeń. Odczyt obejmuje obszar zależny od stosunku odległości do średnicy plamki pomiarowej. Jeżeli plamka ma 10 cm, a badany element tylko 3 cm, wskazanie może obejmować również tło. W praktyce najpierw zbliżam przyrząd lub wybieram model z lepszą optyką, a dopiero później oceniam sam wynik.
Jak dobrać czujnik do automatyki i sterowania
Dobór zaczynam od temperatury, a nie od ceny sondy. Trzeba znać temperaturę minimalną, maksymalną i możliwe krótkotrwałe przekroczenia. Czujnik powinien mieć zapas zakresu, ponieważ praca stale przy górnej granicy przyspiesza zużycie i zwiększa ryzyko uszkodzenia.
Drugi krok to wymagana dokładność oraz szybkość reakcji. Do kontroli temperatury łożyska wystarczy często NTC lub Pt1000. Do regulacji pieca z dużą bezwładnością można użyć Pt100 albo termopary, ale przy szybkim procesie liczy się także średnica osłony, długość zanurzenia i sposób mocowania, nie tylko typ elementu.
| Zastosowanie | Najczęściej dobry wybór | Na co uważać |
|---|---|---|
| Piec, palnik, suszarnia | Termopara K lub R/S | Typ przewodu, CJC, odporność osłony |
| HVAC i instalacja wodna | Pt1000 lub NTC | Zakres, długość przewodu, IP obudowy |
| Precyzyjny proces technologiczny | Pt100, najlepiej 3- lub 4-przewodowy | Klasa dokładności i kalibracja |
| Elektronika i baterie | NTC lub sensor scalony | Samonagrzewanie i właściwa charakterystyka |
| Element ruchomy lub pod napięciem | Pirometr | Emisyjność, odległość i wielkość plamki |
| Zabezpieczenie silnika | PTC lub termostat bimetaliczny | Temperatura zadziałania i sposób resetu |
Trzeba też sprawdzić, jakie wejście ma sterownik. Moduł dla Pt100 nie obsłuży bezpośrednio termopary K, a wejście 0-10 V nie jest tym samym co wejście 4-20 mA. Przy długich przewodach stosuję ekranowanie, prawidłowe uziemienie i separację od kabli silnikowych, bo zakłócenia potrafią wyglądać jak nagłe skoki temperatury.
Najczęstszy błąd polega na dobraniu samego sensora bez sprawdzenia całego toru pomiarowego. Liczą się również tuleja, pasta termoprzewodząca, sposób montażu, stopień ochrony IP oraz możliwość wymiany sondy bez zatrzymywania procesu. W maszynie pracującej w wilgoci lub wibracjach dobrze dobrana obudowa może zrobić większą różnicę niż przejście z dokładności 0,5°C na 0,2°C.Co sprawdzić przed uruchomieniem pomiaru
Przed podłączeniem porównuję oznaczenie czujnika z konfiguracją regulatora. Dla termopary sprawdzam typ, polaryzację i przewód kompensacyjny. Dla RTD kontroluję liczbę żył, sposób podłączenia i zakres wejścia, a dla NTC potwierdzam rezystancję nominalną oraz współczynnik charakterystyki.
- Zmierz rezystancję czujnika w temperaturze otoczenia i porównaj ją z dokumentacją.
- Sprawdź, czy sonda mierzy temperaturę procesu, a nie temperaturę uchwytu lub ścianki.
- Zweryfikuj reakcję układu na kontrolowaną zmianę temperatury.
- Ustaw alarm przegrzania niezależnie od głównej regulacji, jeśli proces może stwarzać zagrożenie.
- Przy krytycznych pomiarach wykonaj porównanie z termometrem wzorcowym.
Jeżeli wskazanie skacze, najpierw sprawdzam zaciski, przewód i miejsce montażu, zamiast od razu wymieniać sterownik. Z kolei stały błąd o kilka stopni częściej wynika z niewłaściwej charakterystyki lub kalibracji niż z chwilowych zakłóceń. Diagnostyka toru pomiarowego powinna obejmować czujnik, przewody, przetwornik i program sterownika.
Najrozsądniejszy wybór zależy od całego układu
Nie istnieje jeden najlepszy czujnik temperatury. Termopara wygrywa zakresem i odpornością, RTD dokładnością oraz stabilnością, termistor czułością i ceną, a pirometr możliwością pomiaru bez kontaktu. W automatyce najpewniejszą decyzję daje dopiero połączenie wymagań procesu z możliwościami wejścia sterownika.
Gdybym miał przyjąć prostą zasadę, do typowych instalacji wybrałbym Pt1000 lub NTC, do precyzyjnego procesu Pt100, a do bardzo wysokich temperatur termoparę dobraną do medium i atmosfery. Zawsze zostawiłbym też zapas zakresu oraz sprawdził sposób montażu, bo to właśnie te szczegóły najczęściej decydują, czy pomiar będzie naprawdę użyteczny.
