W projektach oznaczeń, instrukcji i komunikacji technicznej QR jest dziś jednym z najprostszych sposobów, żeby połączyć świat fizyczny z cyfrowym. Gdy porównuje się rodzaje kodów QR, łatwo pogubić się między samym formatem symbolu, sposobem zapisu danych i realnym zastosowaniem w terenie. Poniżej wyjaśniam, które odmiany mają sens na etykietach, w dokumentacji serwisowej, w sieciach Wi-Fi i w automatyce, a które są raczej niszowe albo wymagają konkretnego czytnika.
Najkrótsza odpowiedź brzmi tak
- Klasyczny QR w praktyce oznacza dziś przede wszystkim Model 2, czyli standard używany najczęściej.
- Micro QR wybiera się wtedy, gdy brakuje miejsca, a danych jest niewiele.
- rMQR jest prostokątny i lepiej pasuje do wąskich tabliczek, listw i etykiet przemysłowych.
- SQRC rozdziela dane publiczne i prywatne, ale nie zastępuje pełnej polityki bezpieczeństwa.
- Frame QR daje większą swobodę graficzną, więc sprawdza się tam, gdzie kod ma też wspierać identyfikację marki lub urządzenia.
- W sieciach i komunikacji technicznej liczy się nie tylko format, ale też to, czy kod ma być stały, czy aktualizowany z systemu.
Co naprawdę oznaczają odmiany kodu QR
Ja rozdzielam ten temat na dwa poziomy. Pierwszy to format symbolu, czyli to, jak kod jest zbudowany: ile ma modułów, jaki ma kształt, jak czytnik odnajduje jego orientację i ile danych można w nim upchnąć. Drugi to sposób użycia, czyli to, czy kod prowadzi do instrukcji, zawiera dane Wi-Fi, otwiera kartę serwisową, czy może trzyma informacje prywatne.
W praktyce samo słowo „QR” bywa skrótem myślowym. Najczęściej chodzi o Model 2, czyli współczesny standard. Model 1 ma znaczenie głównie historyczne, bo to oryginalna wersja z mniejszą pojemnością. Gdy czytam oznaczenia na urządzeniach, panelach lub opakowaniach, zwracam więc uwagę nie na nazwę handlową, tylko na to, czy dany kod ma działać w trudnych warunkach, mieścić się w ograniczonej przestrzeni i być czytelny dla zwykłego telefonu albo czytnika przemysłowego.
Warto też pamiętać o korekcji błędów, czyli mechanizmie Reed-Solomon. To algorytm, który pomaga odtworzyć część danych, jeśli kod jest zabrudzony albo lekko uszkodzony. Nie robi jednak cudów: jeśli kod jest zbyt mały, zbyt gęsty albo wydrukowany na słabym materiale, odczyt nadal będzie problemem. To właśnie dlatego wybór wariantu ma znaczenie już na etapie projektu, a nie dopiero po wydruku.
Skoro wiadomo już, co kryje się za nazwami, można przejść do porównania konkretnych odmian i ich zastosowań w komunikacji technicznej.

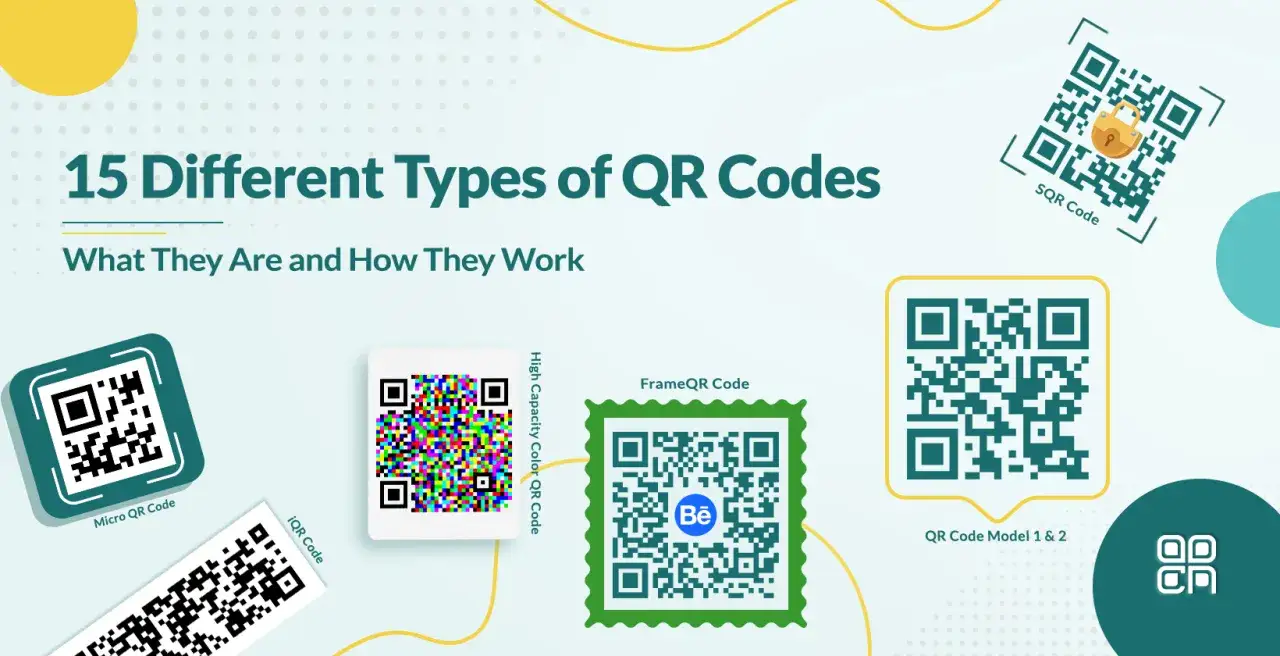

Najważniejsze odmiany i gdzie sprawdzają się najlepiej
Jeśli miałbym wskazać najpraktyczniejsze warianty, zacząłbym od tych pięciu. Każdy ma inny punkt ciężkości: jedne są stworzone do małej przestrzeni, inne do bezpieczeństwa, a jeszcze inne do wyglądu i identyfikacji wizualnej. W komunikacji technicznej to rozróżnienie robi dużą różnicę.
| Wariant | Co go wyróżnia | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Model 1 | Oryginalna wersja QR, dziś raczej historyczna; największa wersja 14 ma 73 × 73 moduły i mieści do 1 167 cyfr. | Głównie archiwalne wdrożenia i starsze systemy. | Nie ma dziś przewagi nad Modelem 2, więc nowe projekty zwykle go pomijają. |
| Model 2 | Najbardziej rozpowszechniony; największa wersja 40 ma 177 × 177 modułów i mieści do 7 089 cyfr. | Instrukcje, adresy URL, karty urządzeń, dostęp do dokumentacji, konfiguracje sieciowe. | Przy dużej ilości danych kod szybko gęstnieje, więc spada wygoda skanowania. |
| Micro QR | Największa wersja M4 ma 17 × 17 modułów i mieści do 35 cyfr. | Małe etykiety, tabliczki, komponenty, elementy o bardzo małej powierzchni nadruku. | Mniej danych i mniejsza odporność na błędy projektowe niż w większych wariantach. |
| rMQR | Prostokątny format do wąskich miejsc; zakres od 7 × 43 do 17 × 139 modułów, do 361 cyfr. | Listwy, opaski kablowe, wąskie pola na obudowach, oznaczenia części i szaf sterowniczych. | Wymaga sensownego dopasowania orientacji i systemu druku, bo nie każdy projektant myśli prostokątem. |
| SQRC | W jednym symbolu łączy dane publiczne i prywatne; wygląda jak zwykły QR. | Uprawnienia, informacje wewnętrzne, identyfikacja serwisowa, dane, które nie powinny być odczytane przez każdego. | Potrzebujesz odpowiedniego czytnika i nie wolno traktować tego jako pełnego zastępstwa zabezpieczeń. |
| Frame QR | Ma „ramkę” lub obszar na grafikę, napis albo element identyfikacyjny. | Oznaczenia marek, materiały promocyjne, etykiety, które mają być jednocześnie czytelne i estetyczne. | To nie jest wybór dla sytuacji, w której priorytetem jest bezpieczeństwo albo minimalny rozmiar. |
W praktyce najbardziej uniwersalny pozostaje Model 2. Micro QR i rMQR wchodzą do gry wtedy, gdy przestrzeń jest realnym ograniczeniem. SQRC przydaje się tam, gdzie jeden kod ma obsłużyć różne poziomy dostępu, a Frame QR wtedy, gdy ważna jest też warstwa wizualna. Ta tabela dobrze pokazuje, że nie chodzi o „lepszy” albo „gorszy” kod, tylko o dopasowanie do zadania.
To rozróżnienie formatów pomaga wybrać nośnik, ale w komunikacji cyfrowej równie ważne jest to, czy kod jest stały, czy można go aktualizować bez ponownego druku.
Statyczny czy dynamiczny kod w komunikacji technicznej
Tu pojawia się podział, który często myli nawet osoby pracujące z oznaczeniami na co dzień. Kod statyczny ma zapisane dane na stałe. Jeśli umieścisz w nim adres strony, instrukcję albo poświadczenia Wi-Fi, treść nie zmieni się bez wygenerowania nowego kodu. Kod dynamiczny działa inaczej: zwykle prowadzi przez pośredni adres lub system zarządzania, więc po wydruku można zmienić docelową treść.
- Statyczny QR wybieram wtedy, gdy treść jest prosta, stabilna i ma działać nawet bez dodatkowej infrastruktury.
- Dynamiczny QR ma sens, gdy dokumentacja, link lub procedura zmieniają się w czasie i nie chcesz wymieniać etykiet.
- W sieciach i automatyce dynamiczny wariant jest wygodny przy instrukcjach, formularzach serwisowych i aktualnych kartach urządzeń.
- Statyczny lepiej sprawdza się na tabliczkach znamionowych, w strefach bez pewnego dostępu do internetu i tam, gdzie trwałość ma większe znaczenie niż analityka skanów.
Ja patrzę na to bardzo pragmatycznie: jeśli kod ma wisieć latami na szafie, a zawartość jest niezmienna, nie komplikuję systemu. Jeśli natomiast kod ma prowadzić do instrukcji, cennika części, formularza zgłoszeniowego albo schematu, który co jakiś czas się zmienia, wtedy dynamiczny wariant oszczędza czas i nerwy. Trzeba tylko pamiętać, że taka wygoda zwykle oznacza zależność od zewnętrznej usługi lub własnego systemu zarządzania treścią.
W środowiskach technicznych dochodzi jeszcze jeden detal: statyczny kod jest odporniejszy na rozjazd między światem online i offline, a dynamiczny pozwala szybko korygować błędy. To ważne np. przy oznaczaniu punktów dostępu, urządzeń pomiarowych czy materiałów szkoleniowych dla ekip terenowych.
Wybór między tymi dwoma modelami w praktyce sprowadza się więc do pytania, czy ważniejsza jest niezmienność, czy możliwość aktualizacji po druku.
Jak dobrać wariant do etykiety, instrukcji i infrastruktury
W warsztacie, na hali albo w szafie sterowniczej nie wybieram QR „na oko”. Najpierw pytam, ile miejsca mam na nadruk, ile danych chcę zakodować i kto będzie skanował kod. Dopiero potem decyduję, czy potrzebny jest zwykły Model 2, mały Micro QR, prostokątny rMQR, czy może wariant z dodatkowymi funkcjami.
- Dla instrukcji i dokumentacji najczęściej wystarczy Model 2 albo dynamiczny QR prowadzący do aktualnej wersji pliku.
- Dla małych elementów lepszy będzie Micro QR, bo pozwala zmieścić kod tam, gdzie klasyczny wzór byłby już zbyt ciasny.
- Dla wąskich powierzchni wybieram rMQR, zwłaszcza gdy etykieta ma formę listwy, opaski lub długiego pola na obudowie.
- Dla informacji poufnych sens ma SQRC lub inny mechanizm kontroli dostępu, ale nigdy sama nadzieja, że „nikt tego nie zeskanuje”.
- Dla materiałów promocyjnych i identyfikacyjnych Frame QR pomaga połączyć funkcję z wyglądem, co bywa użyteczne przy znakowaniu sprzętu, stoisk czy opakowań.
W komunikacji sieciowej bardzo dobrze działają też proste, konkretne treści. QR do Wi-Fi powinien prowadzić do jednoznacznej konfiguracji SSID, zabezpieczenia i hasła, a nie do ogólnego folderu z plikami. QR na urządzeniu pomiarowym powinien otwierać kartę serwisową, numer części, wersję firmware albo formularz zgłoszenia. QR przy panelu operatorskim może z kolei kierować do instrukcji awaryjnej albo schematu połączeń, ale tylko wtedy, gdy te pliki są utrzymywane w jednym miejscu.
Ja szczególnie pilnuję jednego: treść kodu ma być krótka, jednoznaczna i odporna na zmianę warunków. Im więcej danych upychasz bez planu, tym bardziej rośnie wzór i tym łatwiej o kłopoty z odczytem na brudnej, zakrzywionej albo słabo oświetlonej powierzchni.
Jeśli już w tym miejscu pojawia się wątpliwość, czy kod będzie działał po miesiącach pracy w terenie, to znaczy, że warto przyjrzeć się typowym błędom przed drukiem serii.
Najczęstsze błędy przy wdrażaniu i jak ich uniknąć
Najwięcej problemów nie bierze się z samego formatu, tylko z wykonania. QR potrafi działać bardzo dobrze, ale tylko wtedy, gdy ktoś od początku uwzględni kontrast, rozmiar, nośnik i sposób skanowania. W środowisku technicznym to nie jest detal, tylko warunek powodzenia.
- Zbyt mały kontrast sprawia, że kamera telefonu lub czytnik przemysłowy łapie szum zamiast modułów.
- Za dużo danych powoduje gęsty wzór, który gorzej znosi zabrudzenia i słabe oświetlenie.
- Brak strefy ciszy wokół kodu utrudnia rozpoznanie jego granic; standardowy QR wymaga marginesu co najmniej 4 modułów, a Micro QR może pracować z mniejszym, 2-modułowym marginesem.
- Błyszcząca albo zakrzywiona powierzchnia psuje odczyt szybciej, niż wielu projektantów zakłada na etapie grafiki.
- Brak testu na realnym sprzęcie kończy się tym, że kod wygląda dobrze w projekcie, ale nie działa na hali, w serwisie albo na zewnątrz.
- Pomylenie bezpieczeństwa z ograniczeniem odczytu jest ryzykowne szczególnie przy SQRC; to wygodna funkcja, ale nie pełna tarcza ochronna.
Ja zawsze sprawdzam kod w trzech warunkach: na ekranie, na wydruku próbnym i w świetle, w którym faktycznie będzie używany. Różnica między „czyta się na biurku” a „czyta się w zakurzonym korytarzu serwisowym” bywa ogromna. Właśnie dlatego dobrze zaprojektowany QR to nie tylko dobry generator, ale też rozsądna decyzja o formacie, materiale i miejscu montażu.
W praktyce najczęściej wygrywa prostota: mniej danych, lepszy kontrast, większy margines i jasny cel skanu. To zwykle daje lepszy efekt niż próba upchnięcia wszystkiego w jednym, przeładowanym symbolu.
Co warto zapamiętać przed drukiem pierwszej serii
Najlepszy QR to nie ten najbardziej efektowny, tylko ten, który bezbłędnie prowadzi użytkownika do właściwej informacji. Jeśli kod ma działać w komunikacji technicznej, myśl o nim jak o małym interfejsie między urządzeniem a treścią, a nie jak o ozdobnym dodatku do etykiety. Wtedy szybciej zauważysz, czy potrzebujesz klasycznego Modelu 2, małego Micro QR, prostokątnego rMQR, wariantu z kontrolą dostępu, czy po prostu prostego statycznego odnośnika do aktualnej dokumentacji.
Moja praktyczna zasada jest prosta: najpierw czytelność i trwałość, dopiero potem wygląd. Gdy te dwa warunki są spełnione, kody QR naprawdę upraszczają serwis, skracają drogę do instrukcji i porządkują przepływ informacji między sprzętem, ludźmi i systemami.
