Najprostsza odpowiedź na pytanie, jak odróżnić światłowód jednomodowy od wielomodowego, brzmi: sprawdzam najpierw nadruk na płaszczu, potem kolor kabla, a dopiero później parametry optyki. To ważne, bo w praktyce od tego zależy zasięg, zgodność z transceiverem i to, czy łącze w ogóle ruszy bez kombinowania. W instalacjach sieciowych nie ma tu miejsca na zgadywanie po samym złączu LC czy SC.
W praktyce najszybciej rozpoznasz typ po nadruku, kolorze i parametrach pracy
- Żółty płaszcz zwykle oznacza single-mode OS2, a pomarańczowy lub aqua najczęściej wskazuje na multimode OM1/OM2 albo OM3/OM4.
- Jednomodowy ma zwykle rdzeń około 9 µm, a wielomodowy 50 µm lub 62,5 µm.
- Na kablu szukaj oznaczeń OS2, SMF, G.652, G.657 albo OM1-OM5.
- W optyce 1310/1550 nm zwykle wskazuje single-mode, a 850/1300 nm multimode.
- LC, SC i MPO nie mówią same w sobie, jaki to typ włókna.
Najpierw patrzę na kolor i nadruk, ale nie kończę na tym
W terenie zaczynam od rzeczy najprostszych. Żółty płaszcz zwykle oznacza single-mode OS2, a pomarańczowy lub aqua najczęściej wskazuje na multimode OM1/OM2 albo OM3/OM4. To wygodny skrót, ale nie dowód ostateczny, bo kolor bywa dobierany także pod dokumentację, zamówienie lub lokalne zwyczaje wykonawcy.
Jeżeli kabel jest czarny, outdoorowy albo przepuszczony przez kilka szaf, kolor praktycznie przestaje pomagać. Wtedy szukam nadruku na płaszczu, bo tam producent zwykle podaje typ włókna, rodzinę OM/OS, liczbę włókien i czasem oznaczenie typu 9/125 lub 50/125. Jeśli napisów nie ma albo są starte, przechodzę do parametrów linku, bo sam wygląd kabla nie daje już pewności.
Ta kolejność działa najlepiej: kolor jako wskazówka, nadruk jako weryfikacja, a na końcu dokumentacja lub test. Jeśli po tym etapie nadal mam wątpliwości, sprawdzam średnicę rdzenia i typ optyki w urządzeniach, bo to zwykle zamyka sprawę bez rozkręcania całej instalacji.
Średnica rdzenia i oznaczenie OM/OS mówią najwięcej

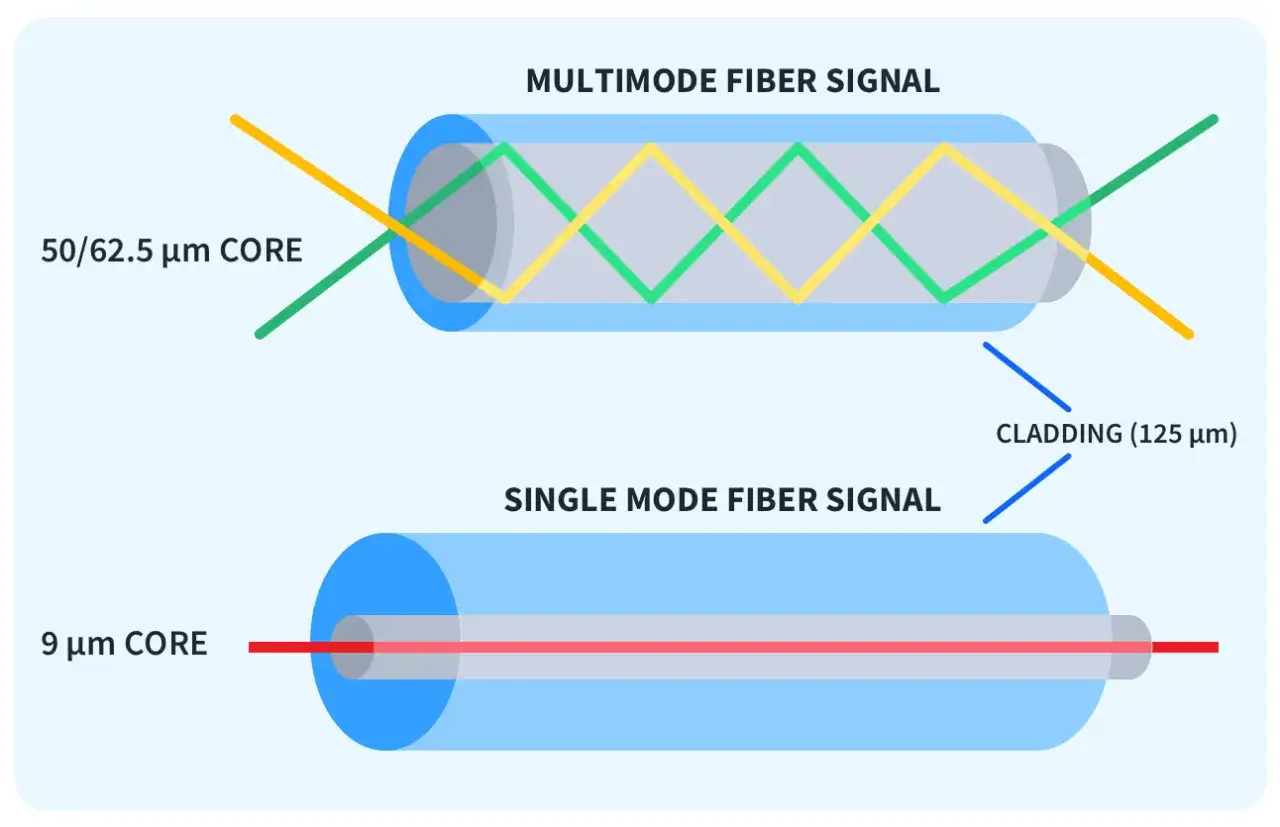

Różnica konstrukcyjna jest prosta: światłowód jednomodowy ma bardzo wąski rdzeń, zwykle około 9 µm, a wielomodowy korzysta z rdzenia 50 µm albo 62,5 µm. Płaszcz w obu przypadkach ma najczęściej 125 µm, więc sama średnica zewnętrzna włókna niczego tu nie rozstrzyga. To właśnie rdzeń decyduje, ile modów światła może się w nim rozchodzić.
| Cecha | Jednomodowy | Wielomodowy | Co to znaczy w praktyce |
|---|---|---|---|
| Rdzeń | około 9 µm | 50 µm lub 62,5 µm | SM prowadzi jeden mod światła, MM wiele modów |
| Płaszcz | 125 µm | 125 µm | Średnica zewnętrzna nie wystarcza do identyfikacji |
| Rodzina oznaczeń | OS2 | OM1, OM2, OM3, OM4, OM5 | OS to single-mode, OM to multimode |
| Typowe długości | kilka do kilkudziesięciu kilometrów | od kilkudziesięciu do kilkuset metrów | MM sprawdza się na krótszych połączeniach |
| Typowe fale | 1310/1550 nm | 850/1300 nm | inna optyka często nie pasuje do danego typu włókna |
| Koszt całego linku | zwykle wyższy po stronie optyk | często korzystniejszy na krótkim dystansie | liczy się nie tylko kabel, ale cały tor transmisyjny |
Jeśli widzę OM5, nie traktuję go jak czegoś „pomiędzy”. To nadal multimode, tylko zoptymalizowany pod konkretne zastosowania o dużej gęstości połączeń. Z kolei OS2 to standard single-mode, który wybiera się wtedy, gdy dystans i zapas na przyszłość mają większe znaczenie niż minimalny koszt krótkiego odcinka. Przy identyfikacji w praktyce najczęściej i tak wygrywa nadruk na płaszczu.
Oznaczenia na kablu i opakowaniu są najpewniejszym tropem
Jeśli mam dostęp do kabla albo do jego opakowania, szukam dosłownie kilku rzeczy: OS2, SMF, G.652, G.657, 9/125 po stronie jednomodowej oraz OM1, OM2, OM3, OM4, OM5, MMF, 50/125 lub 62,5/125 po stronie wielomodowej. To są oznaczenia, które najłatwiej odcinają zgadywanie od faktów.
- OS2 / SMF / 9/125 - single-mode.
- OM1 / OM2 / OM3 / OM4 / OM5 - multimode.
- G.652 / G.657 - zwykle single-mode.
- 50/125 lub 62,5/125 - multimode.
- Kolor płaszcza - pomocniczy, nie rozstrzygający.
Na wielu kablach nadruk jest powtarzany wzdłuż całego odcinka i zawiera też nazwę producenta, datę produkcji, liczbę włókien oraz klasę ognioodporności. To przydatne, bo gdy identyfikuję starszą instalację, sam opis często mówi więcej niż kolor albo typ złącza. W praktyce właśnie nadruk jest tym elementem, który najrzadziej bywa mylący.
Jeśli jednak nadruk zniknął, pomocne stają się optyki w urządzeniach i opis portów. I wtedy przechodzę do kolejnego sprawdzenia, czyli parametrów transmisji.
Parametry nadajnika i transceivera też zdradzają typ włókna

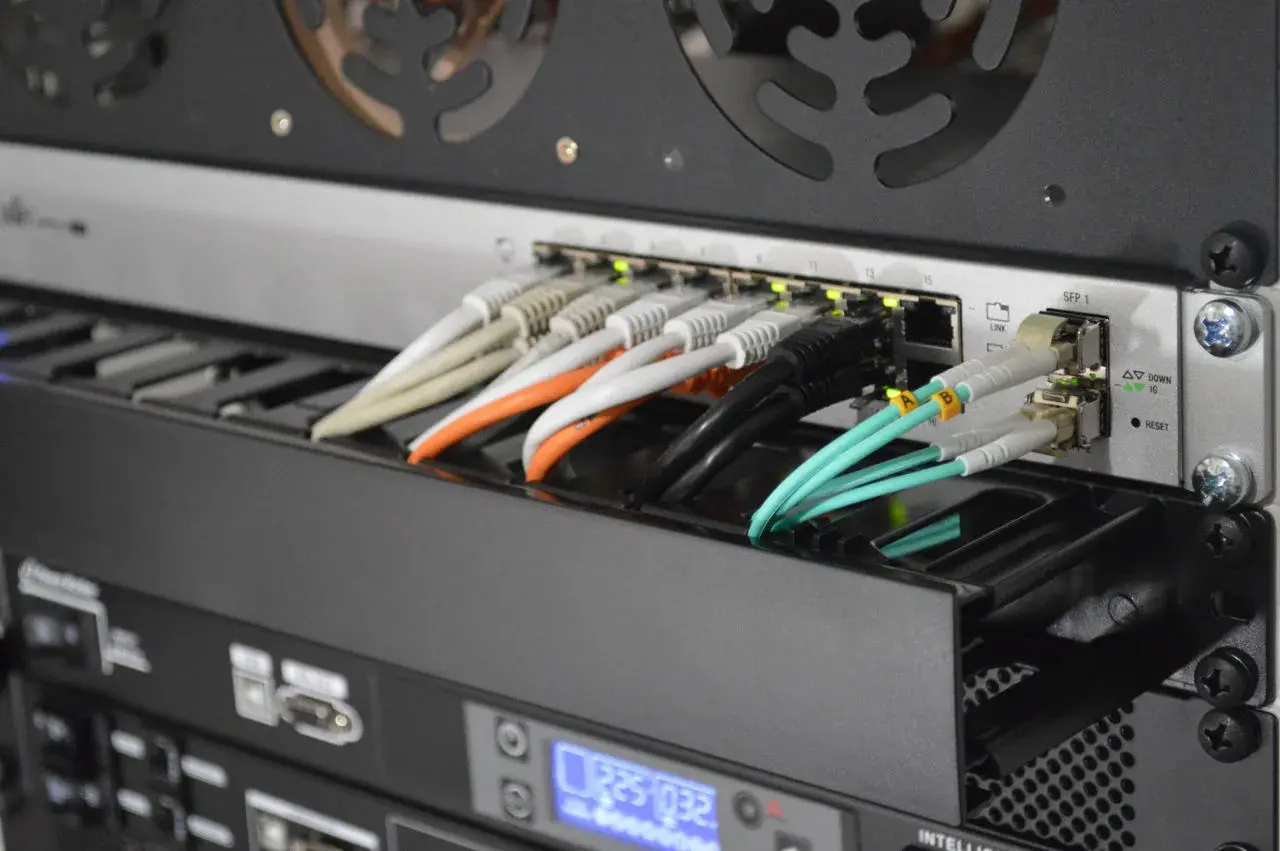

Gdy kabel jest już wpięty i nie da się go łatwo obejrzeć, patrzę na moduły optyczne. Oznaczenia SR, SX i fale około 850 nm zwykle wskazują multimode, natomiast LR, LX, ER oraz fale 1310 nm lub 1550 nm kojarzą się z single-mode. To nie jest absolutny test fizyczny kabla, ale w dobrze opisanej szafie daje bardzo mocną podpowiedź.
| Wskaźnik | Zwykle oznacza | Co warto zapamiętać |
|---|---|---|
| SR / SX, 850 nm | multimode | krótsze łącza, najczęściej data center lub połączenia wewnętrzne |
| LR / LX, 1310 nm | single-mode | typowy wybór dla backbone i połączeń między budynkami |
| ER / ZR, 1550 nm | single-mode | większy zasięg, ale też większe wymagania sprzętowe |
| LC, SC, MPO | sam rodzaj złącza | to nie mówi jeszcze nic o tym, czy włókno jest jedno- czy wielomodowe |
Tu jest częsty błąd: ktoś widzi LC i zakłada, że to już rozstrzyga sprawę. Nie rozstrzyga. Ten sam typ złącza może występować w obu rodzinach włókien, a różnica kryje się w rdzeniu, długości fali i przeznaczeniu całego linku. Jeśli więc łącze jest już aktywne, moduł optyczny często podpowiada więcej niż sam kabel.
Mimo to są sytuacje, w których nawet doświadczenie nie wystarcza i trzeba sięgnąć po dokumentację albo spojrzeć na instalację szerzej.
Kiedy identyfikacja na oko zawodzi
Najczęściej mylą mnie trzy scenariusze: kabel ma nietypowy kolor, nadruk jest starty albo instalacja była wielokrotnie przerabiana. W takich miejscach przestaję ufać pamięci ekipy i patrzę na dokumentację powykonawczą, etykiety w szafie, zestawienie materiałowe albo opis portów w urządzeniu. To szybsze niż rozpinanie wszystkiego po kolei.
- VFL i lokalizator świetlny potwierdzają ciągłość, ale nie odróżniają SM od MM.
- Kolor może wynikać z zamówienia, a nie z typu włókna.
- Czarny kabel outdoorowy bywa całkowicie nieczytelny bez nadruku.
- MPO i breakouty mogą mieć opis na kasecie, a nie na samym włóknie.
Jeżeli po dokumentacji nadal nie mam jasności, proszę o potwierdzenie dostawcę albo wykonawcę. W praktyce to rozsądniejsze niż dopasowywanie optyki „na próbę”, bo pomyłka zwykle kończy się stratą czasu i niepotrzebnym ruchem w serwisie. Po takim przesiewie zostaje już tylko decyzja, czy kabel warto zostawić, czy lepiej dobrać inny tor transmisyjny.
Jak wybieram właściwy wariant do nowej instalacji
Jeśli projektuję nowe łącze, biorę pod uwagę przede wszystkim odległość, liczbę urządzeń i to, czy sieć ma się rozrosnąć za rok albo za trzy lata. Do krótkich połączeń wewnątrz szafy, racka lub jednego pomieszczenia multimode nadal ma sens, zwłaszcza gdy istnieje już infrastruktura OM3 lub OM4. Do połączeń między budynkami, backbone’u i tras, które mogą kiedyś urosnąć, zwykle wybieram single-mode OS2.
Największy błąd, jaki widzę, polega na patrzeniu tylko na cenę samego kabla. W praktyce koszt całego linku tworzą też transceivery, patchcordy, panele, testy i czas pracy. Zdarza się więc, że multimode jest tańszy na krótkiej trasie, ale przy większej skali to single-mode daje lepszy zapas i mniej ograniczeń przy późniejszych modernizacjach.
Jeżeli mam zostawić jedną regułę roboczą, to brzmi ona tak: najpierw nadruk i dokumentacja, potem kolor, na końcu optyka i odległość. Ta kolejność pozwala bezpiecznie odróżnić oba typy i nie pomylić kabla z łączem, które tylko wygląda podobnie.
