Przełącznik L3 - Jak działa i kiedy go używać w sieci?

Przełącznik warstwy 3 łączy dwa światy: prostą pracę przełącznika z kierowaniem ruchem na poziomie adresów IP w warstwie sieciowej modelu OSI. W praktyce oznacza to szybsze routowanie między VLAN-ami, lepszą segmentację sieci i mniej przypadkowych kompromisów niż przy samym routerze. Poniżej wyjaśniam, jak to działa, kiedy ma sens i na co uważać przy wdrożeniu.

Co naprawdę robi przełącznik L3

W najprostszym ujęciu to urządzenie, które nadal zachowuje się jak zwykły switch dla ruchu w obrębie jednej sieci, ale potrafi też podejmować decyzje na podstawie adresu IP. Dzięki temu nie trzeba wysyłać całego ruchu między podsieciami do zewnętrznego routera, jeśli zadanie można wykonać lokalnie w sieci przełącznika. To właśnie dlatego taki sprzęt tak dobrze pasuje do środowisk, w których ruch trzeba segmentować, ale nie ma sensu mnożyć osobnych urządzeń po drodze.

W praktyce najważniejszym pojęciem są interfejsy SVI, czyli wirtualne interfejsy przypisane do VLAN-ów. Każdy VLAN dostaje swoją bramę domyślną, a przełącznik routuje pakiety między nimi według tablicy routingu. Jeżeli ruch nie wymaga przejścia do innej podsieci, dalej działa klasyczne przełączanie MAC. Jeśli wymaga, wchodzi logika warstwy sieciowej. Kiedy rozumie się ten podział, reszta konfiguracji zaczyna być dużo bardziej przewidywalna.

To prowadzi naturalnie do pytania, jak taki przepływ wygląda krok po kroku w realnej sieci z VLAN-ami.

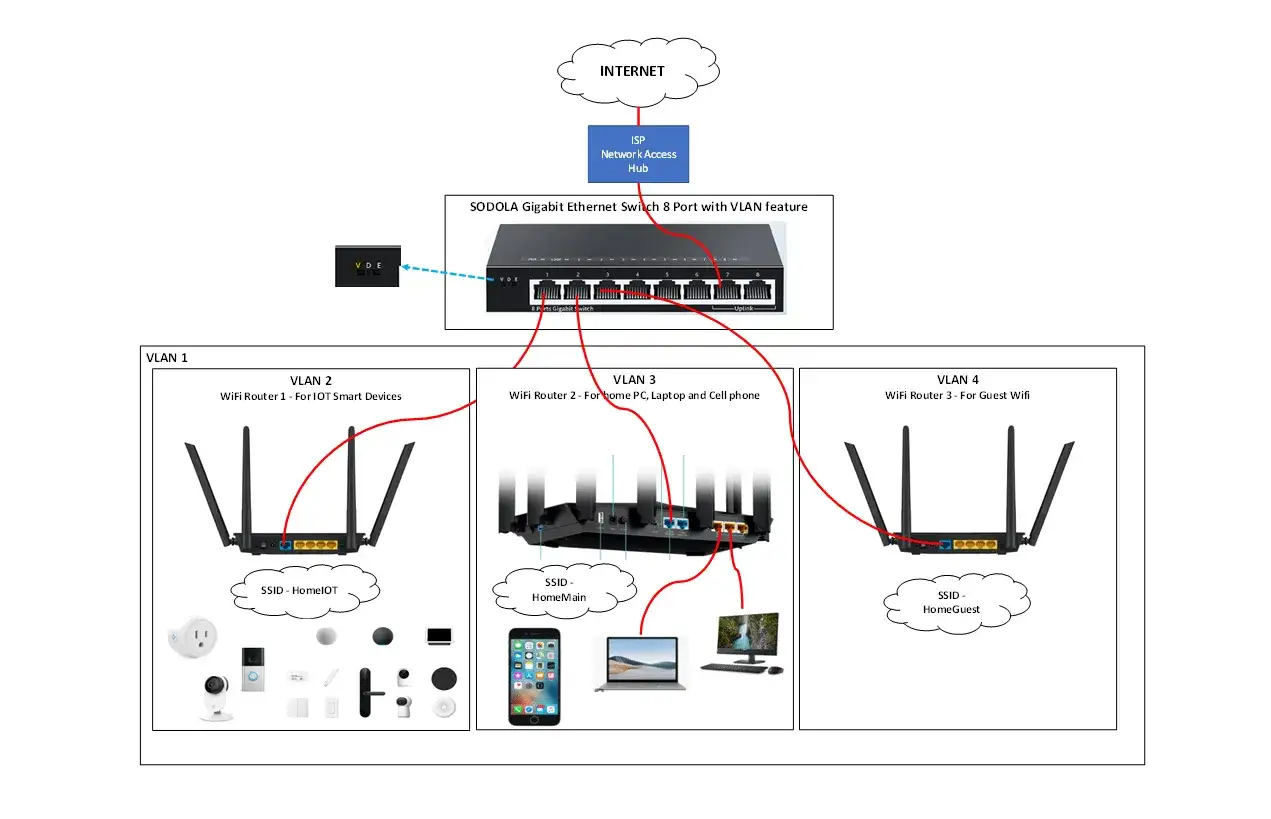

Jak działa ruch między VLAN-ami w praktyce

Wyobraź sobie sieć z trzema segmentami: biuro, monitoring i automatyka. Komputer w biurze chce połączyć się z serwerem w VLAN-ie produkcyjnym. Ramka nie zostanie już tylko przełączona na poziomie MAC, bo cel znajduje się w innej podsieci. Host wysyła więc ruch do swojej bramy domyślnej, czyli do interfejsu SVI na przełączniku. Dalej pakiet trafia do tablicy routingu, a urządzenie podejmuje decyzję, do którego VLAN-u ma go przekazać.

To rozwiązanie jest praktyczne, bo pozwala trzymać każdy typ ruchu w osobnym segmencie, ale nadal utrzymać kontrolowaną komunikację między nimi. W środowisku przemysłowym ma to szczególne znaczenie: sterowniki PLC, panele HMI, kamery i stacje operatorskie nie powinny mieszać się bez ładu w jednej domenie rozgłoszeniowej. Z mojego punktu widzenia to właśnie tutaj przełącznik L3 pokazuje swoją największą wartość, bo porządkuje sieć bez zbędnego rozbudowywania topologii.

Warto pamiętać o jednym szczególe: samo dodanie VLAN-u nie oznacza jeszcze routingu. Trzeba jeszcze wskazać bramę dla hostów, skonfigurować adresy na SVI i włączyć routing IP na urządzeniu. Bez tego sieć będzie podzielona logicznie, ale komunikacja między segmentami nie ruszy. Następny krok to porównanie tego podejścia z klasycznym routerem i zwykłym switchem, bo różnice mają tu bardzo praktyczne znaczenie.

Czym różni się od routera i zwykłego switcha

Najwięcej nieporozumień bierze się stąd, że wszystkie trzy urządzenia potrafią „przepuszczać ruch”, ale robią to na innym poziomie i z innym celem. Zwykły switch skupia się na warstwie 2, router na warstwie 3, a przełącznik L3 stoi pomiędzy nimi. W dobrze zaprojektowanej sieci ta różnica nie jest akademicka, tylko decyduje o wydajności, prostocie zarządzania i koszcie całej infrastruktury.

W praktyce router nadal jest potrzebny, gdy sieć wychodzi do internetu, korzysta z VPN albo wymaga bardziej rozbudowanych funkcji brzegowych. Przełącznik L3 świetnie przejmuje natomiast ruch między podsieciami wewnątrz LAN-u, dzięki czemu nie robi się z routera wąskiego gardła. Jeśli sieć jest mała i ma tylko jedną podsieć, różnica może być marginalna. Gdy segmentów przybywa, staje się bardzo odczuwalna. I właśnie wtedy zaczyna się pytanie, gdzie taka architektura rzeczywiście daje najwięcej korzyści.

Gdzie taki sprzęt sprawdza się najlepiej

Najprościej powiedzieć: tam, gdzie sieć przestaje być jedną płaską płaszczyzną, a zaczyna dzielić się na strefy o różnym znaczeniu. W biurze będzie to na przykład osobny VLAN dla komputerów, osobny dla VoIP i osobny dla gości. W automatyce dochodzą segmenty dla sterowników, paneli operatorskich, kamer i systemów nadrzędnych. Takie rozdzielenie nie jest sztuką dla samej sztuki. Ono zmniejsza chaos i ułatwia późniejsze diagnozowanie awarii.

• Biuro i mała firma - łatwiej odseparować pracowników, gości, drukarki i telefonię IP.
• Produkcja i automatyka - można odgrodzić sterowanie od ruchu użytkowników, co poprawia porządek i bezpieczeństwo.
• Monitoring wideo - kamery generują dużo ruchu, więc osobny VLAN pomaga utrzymać przewidywalność sieci.
• Serwerownia lub zaplecze techniczne - przełącznik L3 upraszcza komunikację między usługami bez dokładania kolejnych routerów.

W takich scenariuszach zyskujesz nie tylko wydajność, ale też łatwiejszą administrację. Wiem z praktyki, że wiele problemów sieciowych nie wynika z „za małej mocy”, tylko z nieuporządkowanej topologii. Jeśli jednak chcesz wdrożyć to poprawnie, trzeba przejść przez kilka kroków konfiguracyjnych, a nie tylko wpiąć urządzenie do szafy.

To prowadzi prosto do najważniejszej części: co trzeba ustawić, żeby wszystko działało bez niespodzianek.

Jak go poprawnie wdrożyć bez typowych potknięć

Gdy projektuję taką sieć, zawsze zaczynam od adresacji i podziału na VLAN-y, a dopiero potem myślę o samym sprzęcie. To oszczędza czas, bo łatwiej ustalić, który segment ma być bramą dla którego ruchu. Dopiero potem wchodzą szczegóły techniczne: interfejsy SVI, trasy statyczne albo dynamiczne, ACL i ewentualny DHCP relay, czyli przekazywanie zapytań DHCP do serwera w innej podsieci.

1. Zaplanuj segmenty - ustal, które urządzenia mają być razem, a które trzeba rozdzielić.
2. Przypisz adresację - każdemu VLAN-owi nadaj osobną podsieć i bramę domyślną.
3. Włącz routing - na wielu urządzeniach trzeba aktywować routing IP, żeby SVI zaczęły działać jako bramy.
4. Zdefiniuj polityki dostępu - ACL, czyli listy kontroli dostępu, pozwalają filtrować ruch między VLAN-ami.
5. Sprawdź wyjście do reszty sieci - jeśli przełącznik ma rozmawiać z routerem brzegowym, ustaw trasy i ewentualny punkt domyślny.
6. Przetestuj odpowiedź z każdej strefy - ping, dostęp do usług, drukarek, serwerów i systemów zarządzania.

Jest jeszcze jeden praktyczny szczegół, o którym wiele osób zapomina: jeśli DHCP działa w innej podsieci, potrzebujesz mechanizmu przekazywania zapytań, czyli DHCP relay. Bez tego hosty w nowym VLAN-ie dostaną poprawną strukturę sieci, ale niekoniecznie poprawne adresy. Po uporządkowaniu konfiguracji zostają już głównie błędy wynikające z nadmiernego zaufania do samego sprzętu, a te potrafią być kosztowne.

Następna sekcja zbiera właśnie te pułapki, bo tam najłatwiej popełnić błąd przy pierwszym wdrożeniu.

Najczęstsze błędy i ograniczenia, które wychodzą dopiero w pracy

Największy błąd to traktowanie przełącznika L3 jak kompletnej ochrony sieci. On potrafi routować i filtrować ruch, ale nie zastąpi sensownie skonfigurowanego firewalla, jeśli mówimy o dostępie do internetu, VPN-ach czy bardziej złożonych regułach bezpieczeństwa. Drugi częsty błąd to zakładanie, że każdy model obsłuży wszystko, co widnieje w broszurze konkurenta. Część urządzeń daje tylko routing statyczny, inne mają ograniczenia w liczbie tras, ACL albo interfejsów VLAN.

W praktyce spotykam też trzy powtarzające się pomyłki:

• brak jasnej bramy domyślnej dla hostów w nowych VLAN-ach,
• zbyt szerokie reguły między segmentami, przez co cały sens segmentacji znika,
• mieszanie ruchu administracyjnego z użytkowym w jednym VLAN-ie.

Do tego dochodzi ograniczenie, które często jest pomijane przy zakupie: nie każdy przełącznik L3 ma pełną funkcjonalność routingu dynamicznego. Jeśli planujesz większą sieć, sprawdź, czy urządzenie wspiera takie protokoły jak OSPF albo tylko trasy statyczne. W mniejszych instalacjach statyczny routing bywa wystarczający, ale w rozbudowanej infrastrukturze ręczne utrzymywanie tras szybko staje się kłopotliwe. Po tych ograniczeniach naturalnie pojawia się pytanie, jak dobrać konkretny model do skali instalacji.

Jak wybrać model do biura, hali albo szafy sterowniczej

Wybór warto oprzeć nie na samej liczbie portów, tylko na tym, co sieć ma robić przez najbliższe lata. Ja patrzę najpierw na segmentację, potem na uplinki, a dopiero na końcu na liczbę gniazdek. W środowisku biurowym i przemysłowym duże znaczenie mają też PoE, redundancja zasilania, stacking, czyli łączenie kilku przełączników w jedną logiczną całość, oraz możliwość zdalnego zarządzania.

Obecnie sensownie wygląda też myślenie o szybkościach portów nie tylko pod kątem 1 GbE. W wielu instalacjach 2.5 GbE i 10 GbE stają się naturalnym wyborem na uplinkach, zwłaszcza gdy ruch pochodzi z kamer, serwerów lub punktów dostępowych Wi-Fi. Jeśli dochodzą urządzenia zasilane po Ethernet, szukaj odpowiednio PoE+ albo PoE++, bo brak budżetu mocy kończy się potem dokładaniem zewnętrznych zasilaczy i chaosem w szafie. Dobrze dobrany sprzęt zamyka temat na długo, a nie tylko na pierwszy etap wdrożenia.

Co warto zapamiętać, zanim zaczniesz budowę sieci

Najbardziej praktyczna zasada jest prosta: przełącznik L3 kupuje się po to, żeby sensownie rozdzielić ruch i utrzymać lokalny routing tam, gdzie ma to realny efekt. Nie po to, żeby zastąpić wszystkie inne urządzenia. Jeśli sieć ma być czytelna, bezpieczna i łatwa do rozwijania, trzeba połączyć segmentację VLAN, dobrze opisane bramy, polityki dostępu i sensowny podział ról między przełącznikiem a firewallem.

W małej instalacji taka architektura bywa wręcz zbędna, ale gdy w grę wchodzi kilka podsieci, automatyka, monitoring albo VoIP, różnica robi się bardzo konkretna. Z mojego punktu widzenia to właśnie tutaj najłatwiej odróżnić sprzęt kupiony „na zapas” od sprzętu, który rzeczywiście rozwiązuje problem. Jeśli pamiętasz tylko jedną rzecz, niech będzie nią to, że warstwa 3 ma ułatwiać życie sieci, a nie dokładać kolejną warstwę komplikacji.

W dobrze zaprojektowanej sieci przełącznik L3 nie rzuca się w oczy, bo po prostu wykonuje swoją pracę: segmentuje ruch, routuje tam, gdzie trzeba, i nie przeszkadza tam, gdzie wystarczy zwykłe przełączanie.
