Gdy switch ma wolny port SFP, nie trzeba od razu wymieniać całego urządzenia, aby połączyć je światłowodem albo przewodem miedzianym. Wkładka SFP jest wymiennym transceiverem, który dopasowuje port sieciowy do konkretnego medium, prędkości i zasięgu transmisji. Wyjaśniam, jak działa, jakie są jej rodzaje, jak dobrać kompatybilny model oraz skąd biorą się problemy z uruchomieniem połączenia.
Dobry moduł zależy od kabla, portu i zasięgu
- SFP może obsługiwać światłowód jednomodowy, wielomodowy albo przewód miedziany RJ-45.
- 1000BASE-SX zwykle działa na światłowodzie MMF do około 550 m, a 1000BASE-LX na SMF nawet do 10 km.
- SFP+, SFP28 i QSFP to inne formaty lub klasy szybkości, których nie można dobierać wyłącznie po wyglądzie.
- Przed zakupem trzeba sprawdzić zgodność ze switchem, prędkość, typ włókna, złącze, długość fali i kodowanie producenta.
- Brak linku często powodują zabrudzone złącza, zamienione włókna Tx/Rx albo niepasująca para modułów.
Co to jest moduł SFP i jak działa

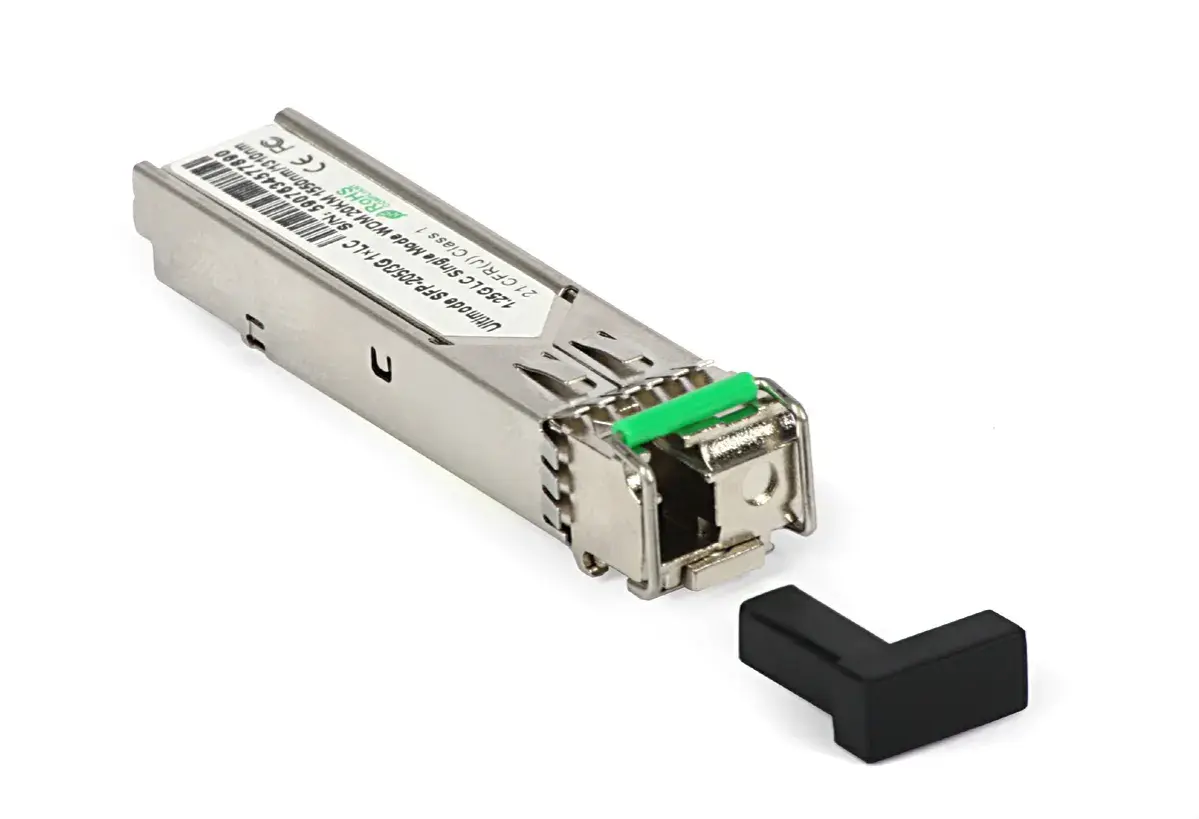

Skrót SFP pochodzi od określenia Small Form-factor Pluggable. W praktyce chodzi o mały, wymienny transceiver montowany w gnieździe switcha, routera, konwertera lub urządzenia przemysłowego. Moduł odbiera sygnał elektryczny z portu i zamienia go na sygnał optyczny albo obsługuje transmisję po miedzianym przewodzie Ethernet.
Sam port SFP nie określa jeszcze sposobu komunikacji. Dopiero zamontowana wkładka decyduje, czy połączenie będzie prowadzone przez światłowód MMF, światłowód SMF czy skrętkę zakończoną wtykiem RJ-45. To właśnie daje dużą elastyczność, szczególnie przy modernizacji instalacji w warsztacie, hali produkcyjnej lub serwerowni.
Moduły są zazwyczaj wymienne podczas pracy urządzenia, czyli hot-plug. Nie oznacza to jednak, że można wkładać je bez zastanowienia. Port musi obsługiwać dany standard, a urządzenie może odrzucić moduł z nieprawidłowym kodowaniem producenta.
W specyfikacjach często pojawia się funkcja DDM lub DOM. Pozwala ona odczytać między innymi temperaturę modułu, napięcie, prąd lasera oraz moc optyczną nadajnika i odbiornika. W diagnostyce sieci przemysłowej jest to bardzo przydatne, bo pomaga odróżnić awarię elektroniki od problemu z włóknem.
Rodzaje SFP dopasowane do różnych zastosowań
Najczęściej spotykam moduły światłowodowe 1 Gb/s, ale rynek obejmuje również wersje Fast Ethernet, 10 Gb/s, 25 Gb/s i rozwiązania operatorskie. Oznaczenie standardu mówi więcej niż sama nazwa handlowa, dlatego przed wyborem warto sprawdzić kilka podstawowych parametrów.
| Typ modułu | Medium | Typowy zasięg | Przykładowe zastosowanie |
|---|---|---|---|
| 1000BASE-SX | MMF, zwykle 850 nm | Do około 550 m | Połączenia w budynku, szafie i małej serwerowni |
| 1000BASE-LX/LH | SMF, zwykle 1310 nm | Do około 10 km | Połączenia między budynkami i szafami oddalonymi od siebie |
| 1000BASE-T | Skrętka miedziana RJ-45 | Do 100 m | Rozbudowa istniejącej sieci bez kładzenia światłowodu |
| 1000BASE-BX | Pojedyncze włókno SMF | Najczęściej 10 km | Instalacje, w których dostępne jest tylko jedno włókno |
Światłowód wielomodowy
Wariant SX jest rozsądnym wyborem dla krótkich odcinków wewnątrz budynku. Przy włóknie 50/125 µm zasięg może wynosić do około 550 m, choć dokładna wartość zależy od klasy włókna, jakości połączeń i konkretnego modułu. W starszych włóknach 62,5/125 µm odległość bywa znacznie mniejsza.
Światłowód jednomodowy
Moduły LX, EX i ZX pracują z włóknem jednomodowym. Wersja LX często zapewnia transmisję do 10 km, natomiast modele dalekiego zasięgu mogą obsługiwać 40, 70 km lub więcej. Nie kupowałbym jednak modułu 70 km tylko dlatego, że ma większy zasięg. Przy krótkim połączeniu jego moc może przeciążyć odbiornik i wymagać zastosowania tłumika optycznego.
WDM i transmisja po jednym włóknie
Moduły BiDi, określane też jako WDM, przesyłają i odbierają dane po jednym włóknie, ale wykorzystują różne długości fal. Potrzebna jest para przeciwstawnych modułów, na przykład 1310 nm po jednej stronie i 1550 nm po drugiej. Dwa identyczne moduły BiDi zwykle nie utworzą poprawnego łącza.
Wersja miedziana
SFP 1000BASE-T ma gniazdo RJ-45 i pozwala użyć zwykłej skrętki zamiast światłowodu. Jego praktyczny limit to 100 m dla poprawnie wykonanej instalacji Ethernet. Trzeba też sprawdzić, czy konkretna wersja obsługuje 10/100/1000 Mb/s, czy tylko 1 Gb/s, oraz czy switch dopuszcza taki moduł w danym porcie.
SFP, SFP+ i SFP28 nie oznaczają tego samego
Najczęstszy błąd przy zakupie polega na traktowaniu wszystkich modułów jako takich samych. Obudowy są podobne, lecz różnią się elektroniką, przepustowością, poborem mocy i wymaganiami urządzenia.
| Format | Typowa prędkość | Przykładowe standardy | Gdzie się go spotyka |
|---|---|---|---|
| SFP | 100 Mb/s lub 1 Gb/s | 100BASE-FX, 1000BASE-SX, 1000BASE-LX | Switche dostępowe, automatyka, starsze sieci |
| SFP+ | 10 Gb/s | 10GBASE-SR, 10GBASE-LR | Serwerownie, uplinki, szybkie połączenia między switchami |
| SFP28 | 25 Gb/s | 25GBASE-SR, 25GBASE-LR | Nowoczesne serwery i centra danych |
Kompatybilność wsteczna czasem występuje, ale zależy od portu i firmware’u. Przykładowo niektóre porty SFP+ przyjmują moduły 1 Gb/s, podczas gdy inne działają wyłącznie z 10 Gb/s. Nie należy zakładać zgodności na podstawie samego kształtu.
Do połączenia 10-gigabitowego po światłowodzie wielomodowym często stosuje się SFP+ SR o zasięgu około 300 m na odpowiedniej klasie włókna. Wersja LR jest przeznaczona do światłowodu jednomodowego i zwykle pozwala osiągnąć około 10 km. To nie są zamienniki dla zwykłego modułu 1G.
Jak dobrać kompatybilny model do switcha
Ja zaczynam dobór od modelu urządzenia, a nie od ceny modułu. Producent switcha może publikować listę wspieranych transceiverów, ograniczać funkcje niektórych portów albo stosować blokadę modułów po identyfikatorze zapisanym w pamięci EEPROM.
- Sprawdź gniazdo i prędkość. Ustal, czy port jest SFP, SFP+ lub SFP28 oraz jakie szybkości rzeczywiście obsługuje.
- Dobierz medium. Światłowód MMF wymaga modułu wielomodowego, a SMF jednomodowego. Dla skrętki potrzebny jest wariant RJ-45.
- Porównaj zasięg. Moduł powinien pokrywać rzeczywistą długość trasy, ale bez niepotrzebnego zapasu, który może zwiększyć koszt i ryzyko przeciążenia odbiornika.
- Sprawdź złącze. Najczęściej spotyka się LC duplex, lecz moduły WDM zwykle mają pojedyncze złącze LC.
- Zweryfikuj długość fali. Przy klasycznym duplexie oba końce muszą pracować w tej samej klasie optycznej, a przy BiDi muszą tworzyć odpowiednią parę.
- Sprawdź kodowanie i temperaturę. W szafie biurowej wystarczy zwykle zakres komercyjny, natomiast automatyka i nieogrzewana hala mogą wymagać wersji przemysłowej.
Moduł oznaczony jako MSA jest projektowany według wieloproducentowego porozumienia, ale MSA nie gwarantuje automatycznej współpracy z każdym switchem. W sprzęcie operatorskim i zarządzalnym mogą obowiązywać dodatkowe ograniczenia programowe.
W instalacjach przemysłowych zwracam uwagę także na temperaturę obudowy. Wersje komercyjne często pracują w zakresie około 0-70°C, a przemysłowe mogą obejmować mniej więcej -40 do 85°C. Konkretne wartości zawsze trzeba potwierdzić w karcie katalogowej, ponieważ długotrwałe przegrzewanie skraca żywotność modułu.
Montaż i diagnozowanie problemów z połączeniem

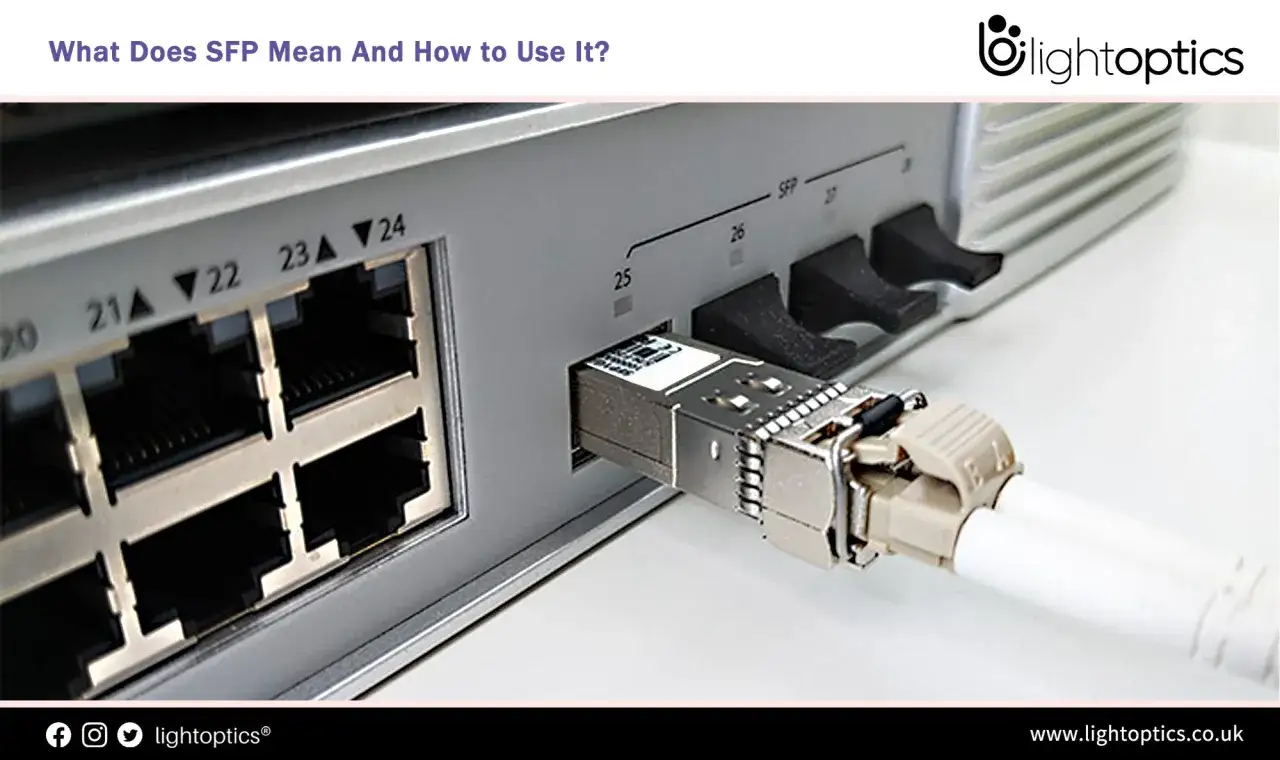

Sam montaż jest prosty, ale światłowód nie wybacza niedbałości. Przed włożeniem modułu warto zabezpieczyć się przed elektrostatyką, nie dotykać końcówek optycznych i nie patrzeć bezpośrednio w aktywne złącze. Zaślepki należy zdejmować dopiero tuż przed podłączeniem przewodu.
Przy połączeniu duplex włókno nadające z jednego końca musi trafić do odbiornika na drugim końcu. Jeśli dioda link nie świeci, pierwszym krokiem jest zamiana włókien Tx/Rx albo sprawdzenie oznaczeń na patchcordzie. W przypadku BiDi problemem częściej okazuje się zła para długości fal.
Przeczytaj również: Transmisja Szeregowa - Jak wybrać UART, I2C, SPI?
Praktyczna kolejność sprawdzania
- Sprawdź, czy switch rozpoznaje moduł i pokazuje jego parametry.
- Porównaj standard, prędkość i długość fali po obu stronach połączenia.
- Oczyść złącza specjalnym czyścikiem do światłowodów.
- Zweryfikuj typ włókna, polaryzację i stan patchcordów.
- Odczytaj moc optyczną Tx/Rx, jeśli moduł obsługuje DDM.
- Sprawdź, czy nie jest potrzebny tłumik przy krótkim odcinku i module dalekiego zasięgu.
Nie warto od razu wymieniać switcha, gdy połączenie nie działa. W praktyce winne bywają zabrudzone czoła złączy, złamany patchcord albo moduły o różnych parametrach. Dokumentacje producentów, między innymi Cisco, pokazują również, że deklarowany zasięg zależy od rodzaju włókna, liczby połączeń i całkowitego budżetu mocy optycznej.
Jeżeli urządzenie sygnalizuje nieobsługiwany transceiver, problem może dotyczyć kodowania producenta. W środowisku firmowym bezpieczniej użyć modelu z oficjalnej listy kompatybilności niż kupić najtańszy zamiennik i dopiero później szukać przyczyny niestabilnej pracy.
Co sprawdzić przed zamówieniem, żeby nie kupić złego modułu
Przed zakupem zapisuję w jednym miejscu sześć informacji: model switcha, oznaczenie portu, wymaganą prędkość, długość trasy, typ włókna oraz rodzaj złącza. Taka krótka lista eliminuje większość pomyłek i jest znacznie bardziej użyteczna niż samo hasło „moduł światłowodowy 1G”.
Jeśli odcinek prowadzi między szafami w jednym budynku, zwykle wystarczy wariant MMF SX. Przy połączeniu między budynkami częściej wybiera się SMF LX, natomiast przy jednym dostępnym włóknie potrzebna będzie para BiDi. Do starej instalacji miedzianej sensownym rozwiązaniem może być 1000BASE-T, o ile odległość i jakość skrętki mieszczą się w wymaganiach.
Nie oszczędzałbym na czystości toru optycznego ani na sprawdzeniu temperatury pracy. Dobrze dobrany moduł i poprawnie przygotowane złącza zwykle mają większe znaczenie dla stabilności sieci niż niewielka różnica w cenie między dwoma podobnymi produktami.
Mały moduł, duża różnica w stabilności sieci
SFP pozwala elastycznie dopasować urządzenie sieciowe do kabla, odległości i wymaganej przepustowości. Najważniejsze decyzje dotyczą rodzaju włókna, standardu transmisji, długości fali, zasięgu oraz zgodności ze switchem.
Jeżeli te parametry są sprawdzone przed zakupem, montaż sprowadza się do bezpiecznego osadzenia modułu, oczyszczenia złączy i prawidłowego podłączenia toru. Właśnie ta kolejność, a nie przypadkowe testowanie kolejnych wkładek, najszybciej prowadzi do stabilnego połączenia w sieci domowej, biurowej i przemysłowej.
