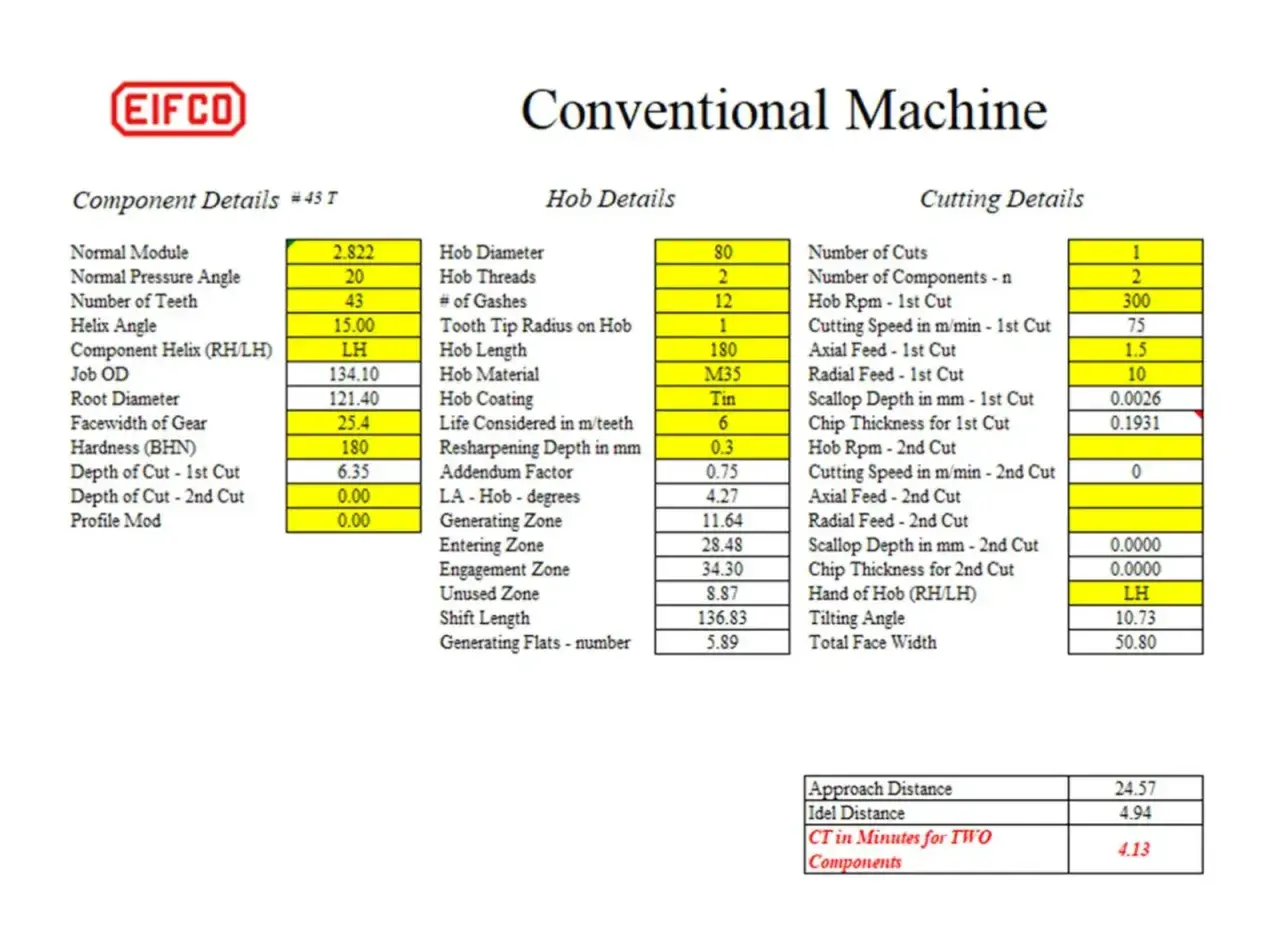

Tabela z parametrami skrawania dla frezarki konwencjonalnej. Zawiera szczegółowe dane dotyczące komponentów, freza i detali skrawania.

Dobór parametrów skrawania decyduje o tym, czy narzędzie tnie materiał, czy tylko się po nim ślizga. Przygotowałem praktyczne tabele dla toczenia, frezowania i wiercenia, a także wzory na obroty oraz posuw, przykłady obliczeń i wskazówki, jak korygować ustawienia na konkretnej maszynie CNC.

Najważniejsze wartości trzeba zawsze odnieść do materiału i narzędzia

  • Prędkość skrawania Vc dobiera się głównie do materiału obrabianego i rodzaju ostrza.
  • Obroty wrzeciona n oblicza się ze średnicy narzędzia lub detalu.
  • Przy frezowaniu najważniejszy jest posuw na ząb fz, a przy toczeniu i wierceniu posuw na obrót.
  • Głębokość ap wpływa na wydajność, obciążenie narzędzia i zapotrzebowanie na moc.
  • Podane zakresy są wartościami startowymi, a nie uniwersalną receptą dla każdej obrabiarki.

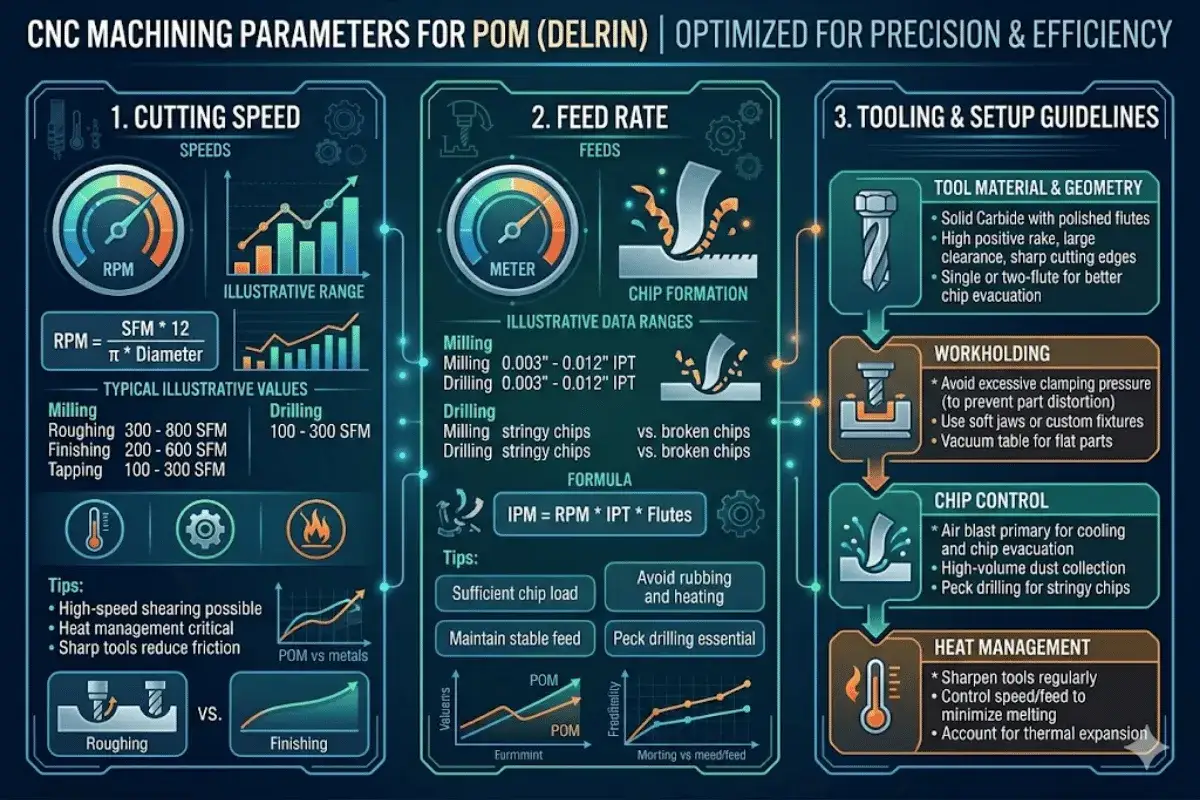

Parametry skrawania tabela dla POM (Delrin) zawiera wskazówki dotyczące prędkości obrotowej, posuwu i narzędzi.

Jak czytać tabelę parametrów skrawania

W praktyce nie istnieje jedna tabela, która poda idealne ustawienia dla każdego przypadku. Ten sam frez może pracować zupełnie inaczej na sztywnej frezarce przemysłowej, małej maszynie warsztatowej i lekkiej frezarce hobbystycznej. Dlatego traktuję takie zestawienia jako punkt wyjścia do prób, a pierwszeństwo zawsze mają dane producenta konkretnego narzędzia.

Najpierw trzeba rozróżnić podstawowe oznaczenia. Ich pomylenie jest częstszym problemem niż brak doświadczenia operatora.

Symbol Znaczenie Jednostka Gdzie stosować
Vc Prędkość skrawania m/min Toczenie, frezowanie, wiercenie
n Prędkość obrotowa wrzeciona obr/min Każda obróbka obrotowa
f lub fn Posuw na obrót mm/obr Toczenie i wiercenie
fz Posuw na ząb freza mm/ząb Frezowanie
vf Posuw minutowy mm/min Program CNC i frezowanie
ap Głębokość skrawania w osi narzędzia mm Toczenie i frezowanie
ae Szerokość skrawania w kierunku promieniowym mm Frezowanie
D Średnica narzędzia lub obrabianego detalu mm Obliczanie obrotów

Przy toczeniu posuw 0,15 mm/obr oznacza, że nóż przesuwa się o 0,15 mm podczas jednego obrotu detalu. We frezowaniu posuw 0,05 mm/ząb dotyczy pojedynczego ostrza. Jeśli frez ma cztery ostrza, jego posuw minutowy będzie czterokrotnie większy. Nie wolno zamieniać tych jednostek bez przeliczenia.

Orientacyjna tabela dla toczenia, frezowania i wiercenia

Poniższe wartości można wykorzystać jako bezpieczny zakres początkowy dla typowych narzędzi. Przyjmuję płytkę węglikową przy toczeniu, frez VHM przy frezowaniu oraz wiertło HSS przy wierceniu. Narzędzia z powłoką, chłodzenie przez wrzeciono i sztywna maszyna pozwalają często pracować szybciej.

Materiał Toczenie Vc
m/min
Frezowanie Vc
m/min
Wiercenie HSS Vc
m/min
Praktyczna uwaga
Stal konstrukcyjna 100-180 80-160 20-30 Dobry materiał do ustawień testowych
Stal nierdzewna 60-120 50-100 10-18 Unikać tarcia i zatrzymywania narzędzia w materiale
Aluminium 250-600 300-800 60-100 Potrzebne ostre ostrze i dobre odprowadzanie wióra
Żeliwo 80-160 60-130 15-25 Pył ścierny szybko zużywa krawędź
Mosiądz 180-400 250-600 50-100 Materiał zwykle obrabia się stabilnie i bez chłodziwa
Tytan 30-70 40-80 8-15 Wymaga sztywnego mocowania i stałego obciążenia ostrza

To właśnie rodzaj materiału najmocniej zmienia prędkość skrawania. Aluminium może tolerować wysokie Vc, natomiast stal nierdzewna wymaga ostrożniejszego podejścia, ponieważ łatwo się umacnia i szybko podnosi temperaturę w strefie skrawania. Warto zacząć od dolnej części zakresu, zwłaszcza przy nieznanym gatunku materiału.

Ustawienia dla obróbki zgrubnej i wykańczającej

Nie te same parametry służą do szybkiego usuwania materiału i uzyskania gładkiej powierzchni. Przy zgrubnej obróbce ważniejsza jest wydajność, natomiast przy wykańczaniu liczą się mały posuw, stabilność oraz przewidywalna geometria ostrza.

Operacja Vc dla stali
m/min
Posuw ap Główny cel
Toczenie zgrubne 80-160 0,20-0,50 mm/obr 2-5 mm Szybkie usunięcie naddatku
Toczenie wykańczające 120-220 0,05-0,15 mm/obr 0,10-0,50 mm Wymiar i jakość powierzchni
Frezowanie zgrubne 80-150 0,08-0,20 mm/ząb 1-4 mm Wysoka wydajność usuwania materiału
Frezowanie wykańczające 120-220 0,02-0,08 mm/ząb 0,10-0,50 mm Mała chropowatość i dokładność

Podane wartości dotyczą typowej stali i nie zastępują katalogu narzędzia. Przy frezowaniu równie ważne jak ap jest ae, czyli szerokość zazębienia. Jeżeli frez pracuje bocznie na małym ae, można często zwiększyć ap, ale trzeba kontrolować ugięcie oraz odprowadzanie wióra.

Jak obliczyć obroty i posuw bez zgadywania

Prędkość skrawania z tabeli nie jest wartością, którą zawsze wpisuje się bezpośrednio do sterownika. Najczęściej trzeba przeliczyć ją na obroty wrzeciona. Podstawowy wzór wygląda tak:

n = (Vc × 1000) ÷ (π × D)

W tym równaniu Vc podaje się w metrach na minutę, a D w milimetrach. Dla toczenia średnica oznacza średnicę obrabianego wałka. Przy frezowaniu jest to średnica freza.

Przykład dla toczenia

Załóżmy stalowy wałek o średnicy 50 mm i prędkość skrawania 150 m/min.

n = (150 × 1000) ÷ (3,14 × 50) = około 955 obr/min.

Jeżeli posuw wynosi 0,15 mm/obr, posuw minutowy będzie równy około 143 mm/min. W programie CNC można więc przyjąć obroty bliskie 950 obr/min oraz posuw F143, o ile maszyna, narzędzie i mocowanie pozwalają na taką pracę.

Przykład dla frezowania

Dla freza VHM o średnicy 10 mm i Vc równej 120 m/min obroty wynoszą około 3820 obr/min. Przy czterech ostrzach i posuwie 0,05 mm/ząb otrzymujemy:

vf = fz × z × n

vf = 0,05 × 4 × 3820 = około 764 mm/min.

Ten przykład pokazuje, dlaczego liczba ostrzy ma znaczenie. Przy tym samym Vc i fz frez czteroostrzowy wymaga dwa razy większego posuwu niż frez dwuostrzowy. Zbyt wolny posuw może spowodować tarcie, narost i przegrzewanie krawędzi, mimo że obroty będą ustawione prawidłowo.

Przeczytaj również: Cięcie aluminium - piła, laser, CNC, waterjet? Wybierz mądrze!

Wiercenie wymaga osobnego podejścia

Przy wierceniu oprócz Vc trzeba dobrać posuw na obrót fn. Dla wiertła HSS o średnicy 8 mm i Vc równej 25 m/min otrzymujemy około 995 obr/min. Jeżeli fn wynosi 0,12 mm/obr, posuw minutowy będzie wynosił około 119 mm/min.

Przy głębokich otworach nie wystarczy samo zmniejszenie obrotów. Trzeba również zapewnić łamanie i usuwanie wióra, na przykład przez cykl peck drilling, czyli okresowe wycofywanie wiertła. W stali nierdzewnej ma to szczególne znaczenie, bo długi wiór i zatrzymanie w otworze szybko niszczą narzędzie.

Co zmienia wynik bardziej niż sama tabela

Wartości z katalogu zakładają określone warunki pracy. Zmiana jednego elementu, na przykład wysunięcia freza o dodatkowe 20 mm, może obniżyć stabilność bardziej niż korekta prędkości o 10%. Sztywność układu narzędzie, oprawka, maszyna i detal często decyduje o powodzeniu całej operacji.

  • Wysięg narzędzia powinien być możliwie mały. Długie narzędzie łatwo wpada w drgania.
  • Mocowanie detalu musi przeciwdziałać przesuwaniu i obracaniu przedmiotu podczas skrawania.
  • Geometria ostrza powinna odpowiadać materiałowi. Ostre, polerowane rowki pomagają przy aluminium, a mocniejsza krawędź sprawdza się przy stali.
  • Chłodzenie i smarowanie wpływają na temperaturę, trwałość ostrza i odprowadzanie wióra.
  • Limit obrotów maszyny może wymusić obniżenie n, nawet jeśli z obliczeń wynika wyższa wartość.

Przy frezie o małej średnicy często problemem nie jest brak mocy, ale nadmierne bicie. Nawet kilka setnych milimetra bicia sprawia, że jedno ostrze zbiera większość materiału. Wtedy frez zużywa się nierównomiernie, a operator próbuje bezskutecznie ratować sytuację zmianą samego posuwu.

Nie ignoruję też kierunku frezowania. Frezowanie współbieżne zwykle daje lepszą powierzchnię i mniejsze tarcie, ale wymaga sztywnej maszyny oraz bezpiecznego sterowania luzami. Przy starszej frezarce z wyczuwalnym luzem frezowanie przeciwbieżne może być stabilniejszym wyborem.

Jak korygować parametry po pierwszym przejściu

Pierwsze przejście testowe powinno być obserwowane, a nie tylko oceniane po wyglądzie detalu. Wiór, dźwięk, temperatura i zużycie naroża mówią o procesie więcej niż sama liczba na ekranie. Ja zwykle zmieniam jeden parametr naraz, ponieważ wtedy łatwo ustalić, co faktycznie poprawiło sytuację.

Objaw Prawdopodobna przyczyna Pierwsza korekta
Głośne drgania i falista powierzchnia Za duże obciążenie, wysięg lub luz w mocowaniu Skrócić wysięg, zmniejszyć ap lub ae, sprawdzić mocowanie
Przypalona krawędź narzędzia Za wysokie Vc, brak chłodzenia lub tarcie Zmniejszyć Vc o 10-20% i sprawdzić odprowadzanie wióra
Długi, niebezpieczny wiór Nieprawidłowy posuw lub geometria łamacza Dobrać właściwy łamacz, poprawić fn albo zastosować cykl przerywany
Stępienie po krótkiej pracy Za wysoka temperatura, twarda warstwa lub zbyt duże obciążenie Obniżyć Vc, zmniejszyć ap i sprawdzić gatunek materiału
Zła powierzchnia mimo ostrza Za duży posuw, bicie albo niewłaściwy promień naroża Zmniejszyć posuw, zmierzyć bicie i dobrać odpowiednią geometrię
Frez nie skrawa, tylko poleruje materiał Za mały fz, tępe ostrze albo zbyt małe zagłębienie Zwiększyć fz zgodnie z katalogiem i sprawdzić stan krawędzi

Zmniejszanie wszystkich parametrów naraz jest kuszące, ale często prowadzi do błędnych wniosków. Przy drganiach najpierw sprawdzam mocowanie i wysięg, potem zmniejszam głębokość skrawania. Dopiero później koryguję prędkość lub posuw, ponieważ sama zmiana obrotów nie usunie mechanicznej niestabilności.

W obróbce wykańczającej szczególnie łatwo przesadzić ze zmniejszaniem posuwu. Zbyt mały posuw może sprawić, że ostrze przestaje tworzyć prawidłowy wiór i zaczyna trzeć. Lepsza powierzchnia nie zawsze wynika z najniższego możliwego posuwu, lecz z połączenia właściwej geometrii, promienia naroża, sztywności i stabilnego procesu.

Drobne korekty, które oszczędzają narzędzie i detal

Tabela parametrów skrawania jest najbardziej użyteczna wtedy, gdy służy do świadomego rozpoczęcia pracy. Zapisuję dla każdego narzędzia materiał, Vc, posuw, ap, ae, rodzaj chłodzenia i rzeczywistą trwałość ostrza. Po kilku podobnych detalach powstaje własna baza ustawień, znacznie praktyczniejsza niż przypadkowe wartości znalezione w internecie.

  • Zaczynaj od danych producenta narzędzia i dolnej części zalecanego zakresu.
  • Sprawdź, czy sterowanie oczekuje posuwu w mm/min, czy w mm/obr.
  • Nie przekraczaj maksymalnych obrotów wrzeciona i dopuszczalnego obciążenia maszyny.
  • Przy zmianie średnicy pamiętaj, że przy stałym Vc zmieniają się również obroty.
  • Po każdej korekcie obserwuj wiór, dźwięk i zużycie ostrza, a nie tylko wymiar detalu.

Najlepszy rezultat daje połączenie tabeli, wzorów i krótkiej próby na rzeczywistym materiale. Tak dobrane parametry są powtarzalne, bezpieczniejsze dla narzędzia i znacznie łatwiej przenieść je później do programu CNC.

FAQ - Najczęstsze pytania

Użyj wzoru n = (Vc × 1000) ÷ (π × D), gdzie Vc oznacza prędkość skrawania w m/min, a D średnicę w mm. Dla wałka o średnicy 50 mm i Vc 150 m/min wynik wynosi około 955 obr/min, natomiast dla freza o średnicy 10 mm i Vc 120 m/min około 3820 obr/min.
Posuw minutowy oblicza się ze wzoru vf = fz × z × n. Dla fz 0,05 mm/ząb, czterech ostrzy i 3820 obr/min otrzymujemy około 764 mm/min. Większa liczba ostrzy zwiększa posuw przy tej samej wartości fz i prędkości obrotowej.
Warto zacząć od dolnej części zakresu i uwzględnić dane producenta narzędzia. Dla stali konstrukcyjnej orientacyjne Vc wynosi 100-180 m/min przy toczeniu, 80-160 m/min przy frezowaniu i 20-30 m/min przy wierceniu HSS. Aluminium pozwala zwykle na wyższe prędkości, a stal nierdzewna i tytan wymagają ostrożniejszych ustawień.
Przy drganiach najpierw sprawdź mocowanie, wysięg narzędzia oraz sztywność układu, a następnie zmniejsz ap lub ae. Przy przypalonej krawędzi obniż Vc o 10-20% i skontroluj chłodzenie oraz odprowadzanie wióra. Zmieniaj jeden parametr naraz, aby ocenić rzeczywisty efekt korekty.
