Detal może wyglądać gładko, a mimo to nie działać poprawnie w miejscu uszczelnienia, pasowania albo współpracy z łożyskiem. Chropowatość powierzchni wpływa na tarcie, szczelność, zużycie i trwałość części, dlatego w obróbce CNC trzeba ją nie tylko określić, lecz także umieć osiągnąć i zmierzyć. Pokażę, co oznaczają parametry Ra i Rz, jak dobierać wymagania do procesu oraz co zrobić, gdy wynik odbiega od założeń.
Najważniejsze informacje o jakości powierzchni po obróbce
- Ra opisuje średnie odchylenie profilu, ale nie pokazuje dobrze pojedynczych głębokich rys.
- Rz lepiej ujawnia wysokie wierzchołki i głębokie doliny, dlatego ma znaczenie przy uszczelnieniach.
- Typowe frezowanie i toczenie często daje około Ra 1,6-6,3 µm, lecz wynik zależy od materiału, narzędzia i parametrów.
- Uzyskanie Ra 0,4 µm lub mniej zwykle wymaga szlifowania albo innej obróbki wykańczającej.
- Najdroższym błędem jest wpisywanie bardzo niskiej wartości bez związku z funkcją detalu.
Co naprawdę mierzy stan powierzchni i dlaczego ma znaczenie
Pod mikroskopem żadna powierzchnia po skrawaniu nie jest idealnie płaska. Widać na niej wierzchołki, doliny, ślady przejścia ostrza i czasem wyrwane fragmenty materiału. Parametr opisujący te drobne nierówności podaje się najczęściej w mikrometrach, czyli µm. Im mniejsza wartość, tym gładszy jest profil, ale sama liczba nie mówi jeszcze, czy powierzchnia dobrze spełni swoją funkcję.
Gładkość ma bezpośredni wpływ na tarcie i zużycie. Na powierzchni ślizgowej zbyt wysokie nierówności mogą niszczyć film olejowy, natomiast w połączeniu uszczelniającym głębokie doliny mogą tworzyć drogi ucieczki medium. Z drugiej strony całkowite wygładzenie nie zawsze jest korzystne. W niektórych połączeniach mikronierówności pomagają zatrzymać środek smarny.
W praktyce najpierw pytam, do czego służy dana powierzchnia, a dopiero później wybieram jej wymaganą wartość. Innego wykończenia potrzebuje zewnętrzna ścianka osłony, innego czop wału, a jeszcze innego gniazdo pod uszczelnienie. Traktowanie wszystkich ścianek jedną wartością Ra zazwyczaj zwiększa koszt bez poprawy działania części.
Chropowatość a falistość i kształt
Nie każda nierówność widoczna na detalu jest chropowatością. Duże, powtarzalne odchylenia wynikające z bicia wrzeciona, ugięcia przedmiotu lub drgań zalicza się raczej do falistości. Jeszcze większe odchyłki dotyczą kształtu, na przykład stożkowatości albo okrągłości.
To rozróżnienie ma znaczenie diagnostyczne. Samo zmniejszenie posuwu może poprawić drobny ślad narzędzia, ale nie usunie bicia uchwytu ani niewspółosiowości. Jeżeli profil wygląda jak regularna fala, szukam przyczyny w sztywności układu, mocowaniu i geometrii maszyny, a nie tylko w ostrzu.
Ra, Rz i inne parametry bez niepotrzebnej matematyki
Ra to średnia arytmetyczna wartości bezwzględnych odchyleń profilu od linii średniej. Jest popularny, łatwy do porównania i często pojawia się na rysunkach technicznych. Ma jednak ograniczenie: pojedyncza głęboka rysa może zostać uśredniona i nie wpłynąć znacząco na wynik.
Rz określa wysokość nierówności profilu na podstawie najwyższych wierzchołków i najgłębszych dolin w odcinkach oceny. Mocniej reaguje na defekty punktowe, dlatego bywa bardziej przydatny przy powierzchniach uszczelniających i współpracujących. Nie należy jednak przeliczać go na Ra prostym, stałym mnożnikiem, ponieważ relacja zależy od charakteru profilu.
| Parametr | Co opisuje | Kiedy jest szczególnie przydatny |
|---|---|---|
| Ra | Średnie odchylenie profilu od linii średniej | Ogólna ocena wykończenia i szybkie porównanie partii |
| Rz | Wysokość wybranych wierzchołków i dolin | Uszczelnienia, pasowania i powierzchnie wrażliwe na pojedyncze defekty |
| Rt | Największa całkowita wysokość profilu na ocenianym odcinku | Kontrola skrajnego defektu na konkretnej długości |
| RSm | Średni odstęp między elementami profilu | Ocena odległości między śladami narzędzia i regularności faktury |
| Rmr | Udział materiałowy profilu na określonej głębokości | Powierzchnie prowadzące, ślizgowe i uszczelniające |
W dokumentacji spotykam też oznaczenia Rq, Rp i Rv. Rq jest średnią kwadratową odchyłek, Rp opisuje najwyższy wierzchołek, a Rv najgłębszą dolinę w ocenianym profilu. Nie ma sensu wpisywać wszystkich parametrów naraz. Dobrze przygotowany rysunek wskazuje tylko te, które rzeczywiście kontrolują działanie części.
Obecne zasady oznaczania struktury geometrycznej powierzchni opisuje norma ISO 21920. W starszych dokumentacjach nadal można spotkać odwołania do ISO 1302, ISO 4287 lub ISO 4288. Przy odbiorze detalu trzeba sprawdzić, jaka norma i jaka metoda oceny obowiązuje, bo ten sam zapis może być różnie interpretowany, gdy brakuje informacji o parametrze, kierunku pomiaru albo odcinku oceny.

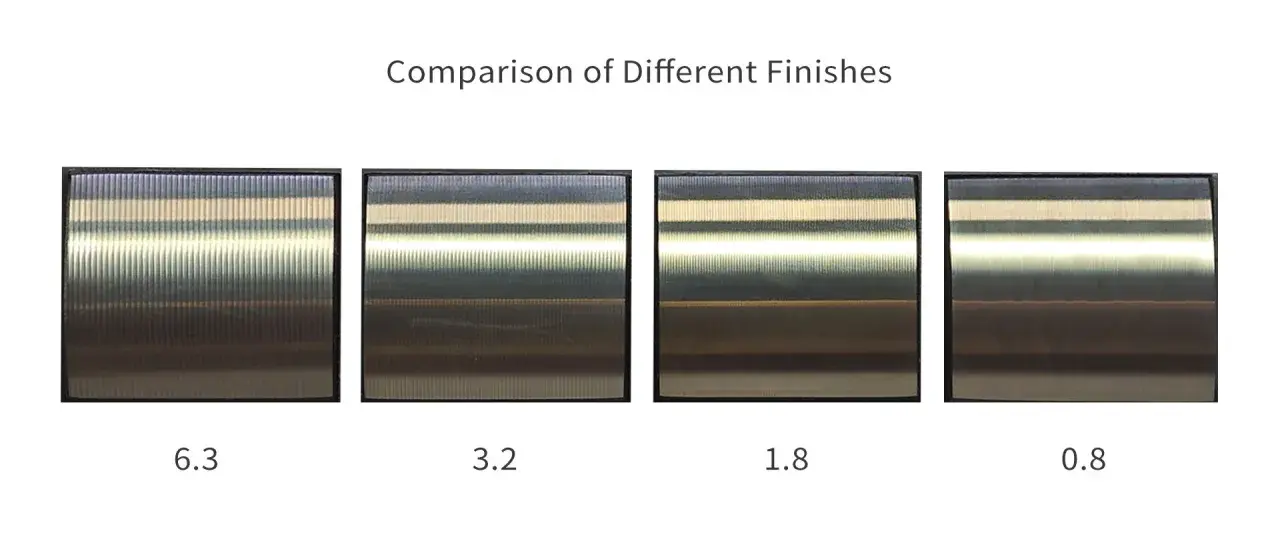

Jakie wartości można uzyskać po toczeniu, frezowaniu i szlifowaniu
Poniższe zakresy traktuję jako orientacyjne poziomy technologiczne, a nie gwarancję dla każdej maszyny. Aluminium, stal nierdzewna, tworzywo i żeliwo reagują inaczej, podobnie jak detal sztywny oraz cienkościenna tuleja. Dokumentacja konkretnego procesu zawsze ma pierwszeństwo przed tabelą.
| Proces | Często spotykany zakres Ra | Co najbardziej zmienia wynik |
|---|---|---|
| Toczenie zgrubne | Ra 6,3-12,5 µm | Duży posuw, zużyta płytka, mała sztywność mocowania |
| Toczenie wykańczające | Ra 0,8-3,2 µm | Promień naroża, posuw, stabilność ostrza i materiał |
| Frezowanie typowe | Ra 1,6-6,3 µm | Posuw na ostrze, bicie freza, geometria ścieżki i drgania |
| Frezowanie wykańczające | Ra 0,8-3,2 µm | Średnica narzędzia, przejście boczne i stan krawędzi |
| Szlifowanie | Ra 0,2-1,6 µm | Ściernica, chłodzenie, docisk i sposób obciągania |
| Polerowanie | Poniżej Ra 0,2 µm | Materiał, przygotowanie poprzedniej powierzchni i czas obróbki |
Przy toczeniu bardzo dużo zależy od posuwu na obrót i promienia naroża płytki. Zmniejszenie posuwu zwykle obniża wysokość śladu, ale tylko do momentu, w którym ostrze zaczyna bardziej trzeć niż skrawać. Zbyt duży promień naroża nie zawsze pomaga, bo przy smukłym detalu może zwiększyć siły skrawania i wywołać drgania.
We frezowaniu powierzchnia może mieć niski wynik Ra, a jednocześnie wyraźne regularne ślady po przejściach. Ich wysokość zależy między innymi od przejścia bocznego, średnicy narzędzia i geometrii toru. Dlatego sama zmiana posuwu nie zawsze daje najlepszy efekt. Czasem większą poprawę przynosi zmiana strategii CAM albo zastosowanie freza o większej liczbie ostrzy i mniejszym biciu.
Jeżeli wymaganie spada do Ra 0,4 µm lub niżej, nie zakładam automatycznie, że wystarczy „dokręcić” parametry CNC. Taki poziom często wymaga szlifowania, honowania, docierania lub polerowania. Obniżenie Ra z 3,2 do 0,8 µm może wydłużyć obróbkę o kilkadziesiąt procent, a dodatkowe przejścia zwiększają też zużycie narzędzia i ryzyko utraty wymiaru.
Co zrobić, gdy powierzchnia wychodzi zbyt chropowata
Najgorszą reakcją jest losowe zmienianie kilku parametrów jednocześnie. Wtedy trudno ustalić, co rzeczywiście pomogło. Ja zaczynam od obejrzenia śladów obróbki, sprawdzenia narzędzia i pomiaru w kilku miejscach, a dopiero potem koryguję jeden czynnik naraz.
Najczęstsze przyczyny w toczeniu
- Zużyta lub wyszczerbiona płytka pozostawia nieregularne rysy i może podnosić zarówno Ra, jak i Rz.
- Za duży posuw zwiększa odległość między śladami ostrza i zwykle pogarsza wykończenie.
- Drgania tworzą falisty, powtarzalny wzór, którego nie usunie samo polerowanie.
- Zbyt mała sztywność detalu, oprawki lub imaka powoduje ugięcie i zmienną głębokość skrawania.
- Nieodpowiednia geometria płytki może powodować narost, wyrywanie materiału albo nieciągłe skrawanie.
Najczęstsze przyczyny we frezowaniu
We frezowaniu powtarzalne pasy często wynikają z bicia promieniowego freza. Jedno ostrze zbiera wtedy więcej materiału niż pozostałe, a powierzchnia dostaje regularny, trudny do usunięcia wzór. Pomaga pomiar bicia, skrócenie wysunięcia narzędzia i sprawdzenie oprawki, nie tylko wymiana programu.
Na wynik wpływa także kierunek frezowania, strategia przejść i wysokość pozostawionego naddatku. Przy cienkich ściankach lepiej ograniczyć siły skrawania i zaplanować przejścia tak, by nie wypychać detalu. Czasem niewielka zmiana kolejności obróbki daje lepszą powierzchnię niż agresywne obniżanie posuwu.
Kiedy problem leży poza programem CNC
Jeżeli wynik zmienia się między początkiem i końcem detalu, sprawdzam temperaturę, mocowanie i zużycie narzędzia. Jeśli różnica występuje tylko na jednej stronie, podejrzewam bicie, niewspółosiowość albo ugięcie. Ra nie powinno być jedynym narzędziem diagnostycznym, bo ślad drgań może wymagać analizy profilu, a nie tylko jednej średniej liczby.
Jak poprawnie zmierzyć wynik i odczytać rysunek
Najpewniejszym rozwiązaniem w warsztacie jest profilometr stykowy. Diamentowa końcówka przesuwa się po powierzchni, rejestruje profil i oblicza wybrany parametr. Metody optyczne są przydatne, gdy dotyk mógłby uszkodzić delikatną powierzchnię albo gdy trzeba ocenić większy obszar, lecz ich wynik może zależeć od odbicia światła, koloru i rodzaju materiału.
Przed pomiarem powierzchnia powinna być czysta, sucha i pozbawiona zadziorów. Olej, opiłek lub przypadkowa rysa potrafią znacząco zmienić Rz. Końcówkę prowadzi się zgodnie z wymaganym kierunkiem pomiaru, zwykle prostopadle do śladów obróbki, aby profil faktycznie przecinał nierówności, a nie poruszał się wzdłuż nich.
Znaczenie mają także filtr i długość odcinka oceny. Przy profilu okresowym, typowym dla toczenia lub frezowania, zbyt krótki pomiar może trafić tylko w jeden fragment śladu. Dlatego korzystam z ustawień wynikających z normy oraz instrukcji przyrządu, a wynik potwierdzam w kilku punktach funkcjonalnej powierzchni, nie wyłącznie w miejscu, które wygląda najlepiej.
Na rysunku technicznym wymaganie powinno być przypisane do konkretnej powierzchni i zawierać parametr, na przykład Ra albo Rz. Jeżeli ważny jest kierunek śladów, sposób wykonania lub maksymalna wartość, trzeba to zapisać jednoznacznie. Sam symbol bez wartości i bez określenia metody odbioru może prowadzić do sporów między konstruktorem, wykonawcą i kontrolą jakości.
Przeczytaj również: Cięcie plazmą - Tabela parametrów i optymalne ustawienia
Jak nie przepłacić za zbyt gładki detal
Nie wpisywałbym Ra 0,8 µm na każdej powierzchni tylko dlatego, że część wygląda wtedy bardziej profesjonalnie. Dla wielu ścianek obudowy, elementów dystansowych czy powierzchni niewspółpracujących wystarczająca będzie wartość Ra 3,2 albo 6,3 µm, o ile nie koliduje to z funkcją i estetyką wyrobu.
Rygorystyczne wymaganie ma sens przy czopach łożyskowych, gniazdach uszczelnień, prowadnicach i powierzchniach pracujących pod obciążeniem. W pozostałych miejscach może tylko wymusić dodatkowe przejścia, wolniejszą obróbkę lub szlifowanie. Dobrze określona tolerancja powierzchni powinna wynikać z funkcji, a nie z przyzwyczajenia.
Najważniejsza decyzja zapada przed uruchomieniem maszyny
Dobre wykończenie zaczyna się nie od polerowania gotowej części, lecz od poprawnej specyfikacji. Najpierw określam, czy powierzchnia ma uszczelniać, ślizgać się, przenosić obciążenie, współpracować z innym elementem czy tylko wyglądać estetycznie. Dopiero wtedy dobieram parametr, wartość i proces.
- Ra wybieraj do ogólnej kontroli średniej jakości profilu.
- Rz lub Rt rozważ tam, gdzie pojedyncze rysy i doliny mogą zakłócić pracę.
- Przy wysokich wymaganiach określ także kierunek śladów, metodę pomiaru i odcinek oceny.
- Nie zakładaj, że zmniejszenie posuwu rozwiąże problem drgań, bicia albo złego mocowania.
- Jeśli potrzebujesz bardzo gładkiej powierzchni, uwzględnij koszt i czas obróbki wykańczającej już na etapie projektu.
Najrozsądniejszy cel to nie powierzchnia maksymalnie gładka, ale powierzchnia wystarczająco dobra dla konkretnej funkcji. Taka decyzja upraszcza produkcję, ogranicza odpady i daje wynik, który można powtarzalnie zmierzyć oraz obronić podczas odbioru technicznego.
