Gdy płaski arkusz ma stać się obudową, wspornikiem albo elementem konstrukcji, o powodzeniu decyduje nie sam nacisk maszyny, lecz dobór metody, promienia i kolejności operacji. W tym artykule pokazuję, jak przebiega gięcie blach na prasach krawędziowych i walcarkach, co zmienia CNC, jak uniknąć pęknięć oraz na jakie koszty przygotować się przy zlecaniu usługi.
Najważniejsze decyzje zapadają jeszcze przed uruchomieniem maszyny
- Prasa krawędziowa CNC najlepiej sprawdza się przy prostych, powtarzalnych zagięciach.
- Promień wewnętrzny zależy od grubości, gatunku materiału, narzędzia i kierunku walcowania.
- Gięcie powietrzne jest najbardziej uniwersalne, a kalibrowanie daje większą dokładność kosztem wyższej siły.
- Plik CAD i rozwinięcie detalu powinny uwzględniać naddatek gięcia, sprężynowanie oraz kolejność operacji.
- Cena usługi zależy od liczby gięć, długości linii, materiału, grubości i kosztu przygotowania programu.
Na czym polega formowanie płaskiego arkusza
Proces polega na trwałym odkształceniu materiału wzdłuż wyznaczonej linii. Blacha przechodzi najpierw przez zakres sprężysty, a po przekroczeniu granicy plastyczności zachowuje nowy kształt. Po odjęciu nacisku zwykle delikatnie wraca, co fachowo nazywa się sprężynowaniem.

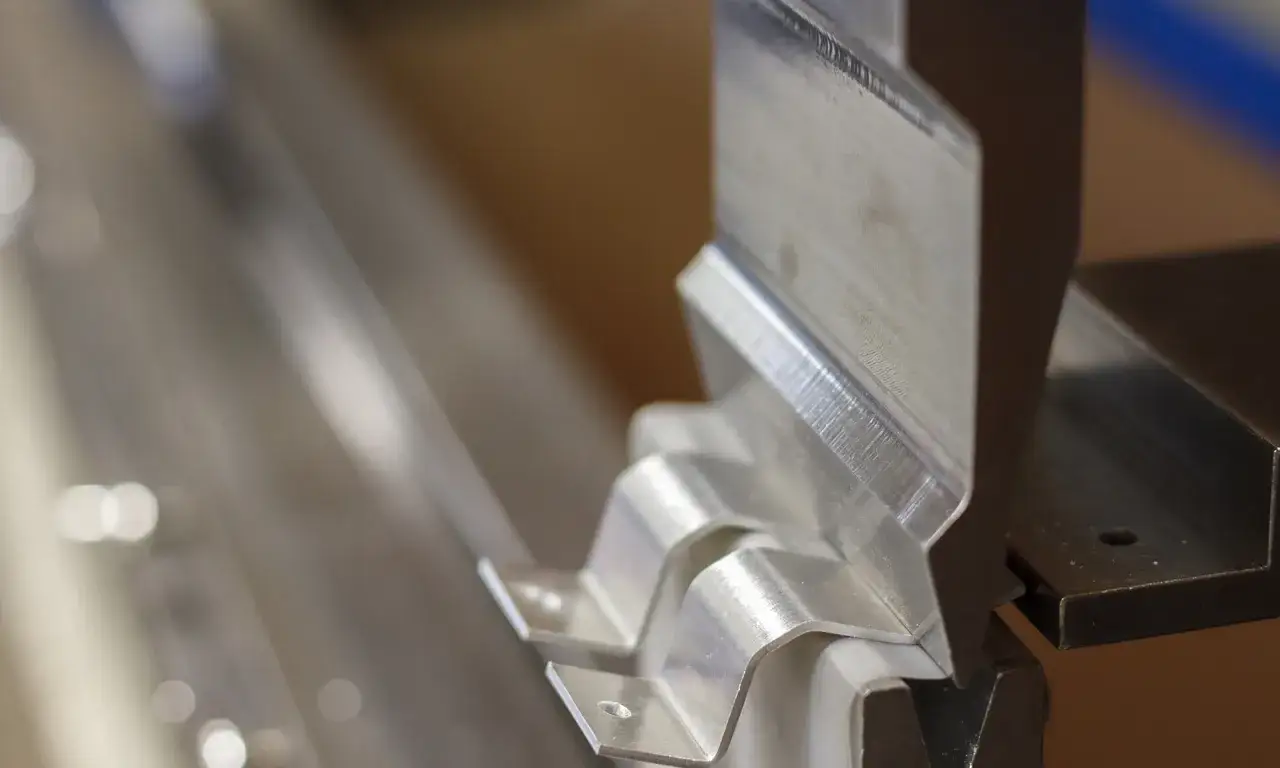

Najczęściej używa się prasy krawędziowej. Jej górny element, czyli stempel, dociska arkusz do dolnej matrycy z rowkiem w kształcie litery V. Kąt zależy od głębokości zejścia stempla, szerokości matrycy i właściwości materiału. W przypadku długich, łukowych elementów lepsza może być walcarka, która formuje promień stopniowo, zamiast tworzyć pojedyncze załamanie.
W praktyce warsztatowej często widzę, że problem zaczyna się już na etapie rysunku. Projektant podaje wymiar zewnętrzny gotowego detalu, ale nie uwzględnia grubości materiału i promienia wewnętrznego. Efektem jest poprawny kąt, lecz zły wymiar całego elementu.
Metody dobiera się do kształtu i wymaganej dokładności
Nie istnieje jedna uniwersalna technika. Inaczej przygotowuje się cienką osłonę z aluminium, inaczej ciężki wspornik ze stali konstrukcyjnej, a jeszcze inaczej cylindryczny płaszcz zbiornika.
| Metoda | Na czym polega | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Gięcie powietrzne | Stempel nie dociska materiału do dna matrycy, a kąt ustala się głębokością zejścia. | Prototypy, krótkie serie i detale z wieloma kątami. | Większa zależność wyniku od sprężynowania. |
| Dogniatanie do dna matrycy | Blacha zostaje dociśnięta do kształtu matrycy. | Elementy wymagające powtarzalnego kąta. | Potrzebna jest większa siła i dobrze dobrane narzędzie. |
| Coining | Materiał jest mocno wtłaczany między stempel i matrycę. | Małe, bardzo dokładne zagięcia w specyficznych zastosowaniach. | Duże obciążenie prasy i narzędzi, dlatego metoda jest stosowana rzadziej. |
| Walcowanie | Arkusz przechodzi między walcami i stopniowo uzyskuje łuk. | Cylindry, stożki, osłony i duże promienie. | Nie zastępuje precyzyjnego krawędziowania pojedynczych zagięć. |
Najbardziej uniwersalne jest zwykle gięcie powietrzne. Jedna matryca może obsługiwać różne kąty, więc skraca się czas przezbrajania. Jeśli jednak detal ma pracować jako element montażowy i tolerancja kąta jest bardzo mała, warto rozważyć dogniatanie lub dodatkową kontrolę kąta po każdej serii.
Prasa krawędziowa nie jest dobrym wyborem do uzyskiwania gładkiego, długiego cylindra. W takim przypadku walcowanie daje równomierniejszy promień i mniejsze ryzyko lokalnych załamań. To proste rozróżnienie pozwala uniknąć zamawiania procesu, który od początku nie pasuje do geometrii detalu.
Materiał, grubość i promień decydują o wyniku
Ta sama geometria może zachować się zupełnie inaczej w stali niskowęglowej, nierdzewnej i aluminium. Stal nierdzewna zwykle wymaga większej siły oraz staranniejszego doboru promienia, natomiast aluminium jest łatwiejsze do formowania, ale bardziej podatne na zarysowania i odkształcenia powierzchni.
Najważniejsze parametry to grubość blachy, gatunek materiału, długość gięcia, szerokość rowka V i promień wewnętrzny. Nie można bezpiecznie określić maksymalnej grubości wyłącznie na podstawie nazwy maszyny. Prasa o tej samej sile poradzi sobie z grubszą stalą na krótkim odcinku i znacznie cieńszą na całej długości roboczej.
Promień wewnętrzny i kierunek walcowania
Promień wewnętrzny nie jest po prostu kopią końcówki stempla. Przy gięciu powietrznym kształtuje go głównie szerokość matrycy, materiał i głębokość wcisku. Orientacyjnie często przyjmuje się promień rzędu 0,5-2 grubości materiału, ale stal nierdzewna, blachy o podwyższonej wytrzymałości i elementy dekoracyjne mogą wymagać większych wartości.
Jeżeli detal ma być zginany w poprzek kierunku walcowania, ryzyko pęknięcia jest zwykle mniejsze niż przy gięciu wzdłuż włókien. Przy ostrych kątach i małym promieniu sprawdzenie kierunku walcowania przestaje być drobiazgiem, a staje się warunkiem powodzenia.
Przeczytaj również: Operator CNC - zarobki, praca i jak zacząć w Polsce?
Naddatek gięcia i rozwinięcie
Rozwinięcie płaskiego elementu powinno uwzględniać część materiału znajdującą się w strefie łuku. W obliczeniach pomocny jest naddatek gięcia:
BA = π / 180 × α × (R + K × t)
Symbol α oznacza kąt gięcia, R promień wewnętrzny, t grubość blachy, a K położenie osi obojętnej. Dla typowego gięcia powietrznego współczynnik K często mieści się orientacyjnie w zakresie 0,3-0,5. Ostateczne wartości najlepiej potwierdzić w tabeli narzędzi lub na próbce, ponieważ różnice między gatunkami materiału potrafią przesunąć wymiar o kilka dziesiątych milimetra.

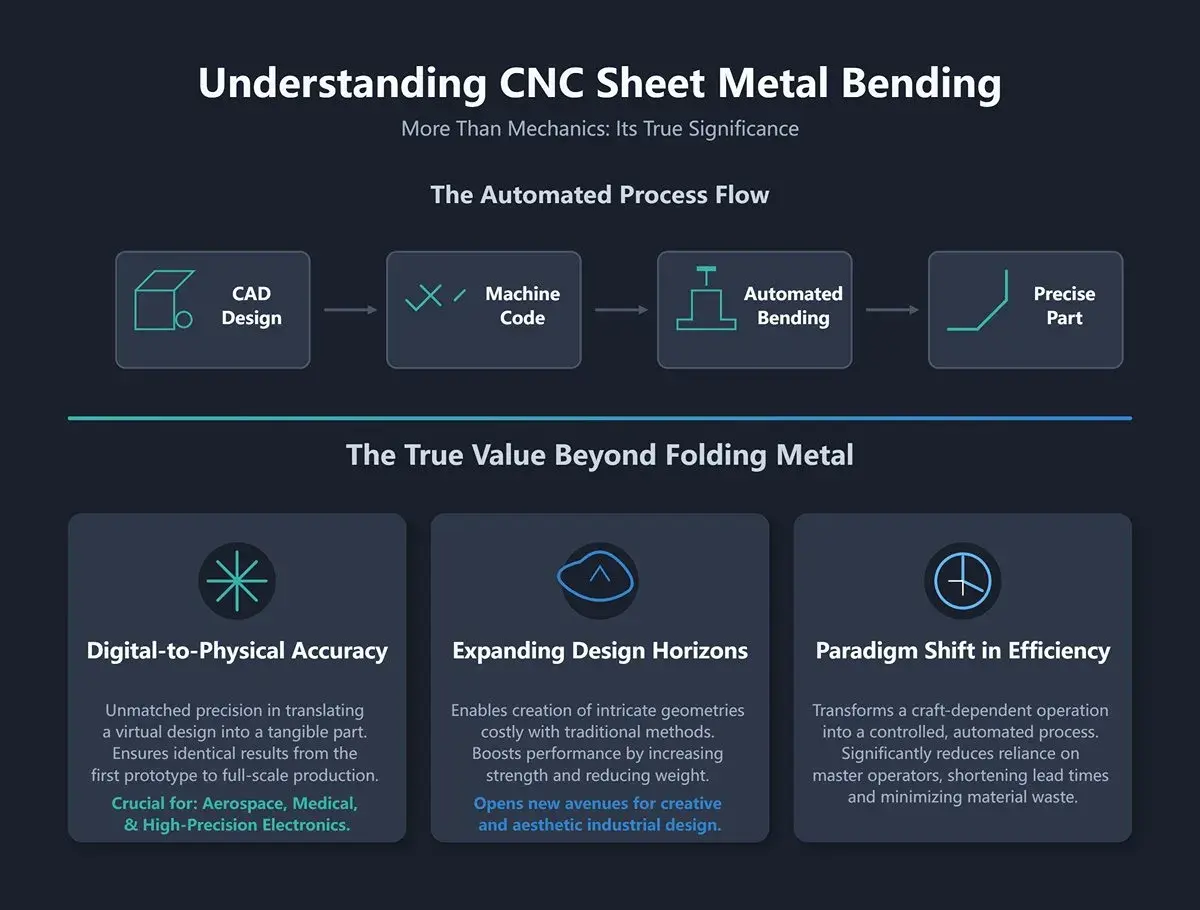

Jak wygląda praca na prasie CNC
CNC nie oznacza, że operator może pominąć przygotowanie technologii. Sterownik wykonuje zaprogramowane ruchy, ale ktoś musi prawidłowo zdefiniować materiał, grubość, narzędzia, kolejność gięć i punkty podparcia.
- Przygotowanie modelu CAD obejmuje geometrię gotowego detalu, otwory, wycięcia i wymagane tolerancje.
- Rozwinięcie elementu uwzględnia promienie oraz naddatki, dzięki czemu formatka przed gięciem ma właściwe wymiary.
- Dobór stempla i matrycy zależy od grubości, kąta, promienia i długości linii gięcia.
- Programowanie zderzaka tylnego ustala położenie arkusza przed każdym kolejnym zagięciem.
- Próba pierwszej sztuki pozwala skorygować kąt, wymiar ramion i kompensację sprężynowania.
- Kontrola detalu obejmuje kąty, długości, przekątne, stan powierzchni i zgodność otworów z rysunkiem.
Nowoczesne prasy mogą korzystać z pomiaru kąta w czasie rzeczywistym i automatycznej kompensacji ugięcia belki. To szczególnie ważne przy długich detalach, ponieważ nacisk nie rozkłada się idealnie równomiernie na całej długości. Mimo automatyki pierwsza sztuka nadal powinna zostać zmierzona ręcznie.
Projektując detal pod CNC, zostawiam odpowiednio długie ramiona. Zbyt krótki kołnierz może oprzeć się na krawędzi matrycy zamiast stabilnie leżeć na podporach. Pomaga też zachowanie minimalnej odległości otworów od linii gięcia, ponieważ otwór położony zbyt blisko może się rozciągnąć, zdeformować albo wejść w strefę kolizji z narzędziem.
Błędy, które najczęściej psują gotowy detal
Zbyt mały promień jest jednym z najczęstszych problemów. Na ekranie wygląda atrakcyjnie, bo pozwala uzyskać ostrą krawędź, lecz w realnym materiale może powodować pęknięcia, wybielenia aluminium albo trwałe ślady od narzędzia.
Drugim błędem jest pomijanie sprężynowania. Operator ustawia 90 stopni, a po zdjęciu nacisku otrzymuje na przykład 92 stopnie. Rozwiązaniem bywa korekta programu, zmiana metody, dogniatanie albo zastosowanie pomiaru kąta. Samo zwiększanie nacisku nie zawsze poprawia sytuację.
- Nie umieszczaj otworów zbyt blisko linii gięcia.
- Nie zakładaj, że wymiar zewnętrzny i wewnętrzny dadzą ten sam rozwinięty format.
- Nie mieszaj narzędzi o różnych szerokościach rowka bez przeliczenia technologii.
- Nie obrabiaj powierzchni dekoracyjnej bez folii lub narzędzi zabezpieczających.
- Nie wymagaj bardzo ciasnych tolerancji bez wskazania ich na rysunku.
Problemem bywa też zła kolejność operacji. Jedno zagięcie może zasłonić dostęp do kolejnego albo spowodować kolizję z belką prasy. Dlatego przy skomplikowanych obudowach warto wykonać symulację i sprawdzić, czy detal da się obrócić oraz oprzeć w każdej fazie pracy.
Ile kosztuje usługa i jak przygotować zapytanie
Nie ma jednej stawki za metr czy jedno zagięcie. W ofertach usługowych można spotkać orientacyjnie 1-25 zł netto za metr linii gięcia, ale cena rośnie przy stali nierdzewnej, dużej grubości, krótkiej serii, wielu zmianach narzędzi i nietypowym kształcie.
Do kosztu samego ruchu prasy może dojść przygotowanie programu, ustawienie narzędzi, zakup materiału, rozkrój, kontrola jakości i pakowanie. Przy małej serii często obowiązuje minimalna wartość zamówienia, dlatego kilka prostych detali może kosztować więcej w przeliczeniu na sztukę niż większa partia.
| Informacja dla wykonawcy | Dlaczego ma znaczenie |
|---|---|
| Gatunek i grubość materiału | Wpływa na siłę, promień, narzędzia i sprężynowanie. |
| Format oraz liczba sztuk | Pozwala ocenić rozkrój i opłacalność przygotowania programu. |
| Plik DXF, DWG lub model 3D | Ułatwia sprawdzenie rozwinięcia, kolizji i kolejności operacji. |
| Tolerancje i powierzchnia | Decydują o sposobie kontroli oraz ochronie przed zarysowaniem. |
| Oczekiwane wykończenie | Malowanie, cynkowanie lub szczotkowanie może zmienić kolejność prac. |
Jeśli nie masz pewności co do rozwinięcia, najlepiej wysłać model gotowego detalu i rysunek z wymiarami funkcjonalnymi. Dobry wykonawca może wtedy zaproponować korektę promienia lub kolejności gięć, zanim powstanie kosztowna seria.
Co sprawdzić przed akceptacją pierwszej sztuki
Sam wygląd krawędzi nie wystarcza. Zmierz kąty po obu stronach, długość ramion, przekątne i położenie otworów. Przy długim detalu sprawdź także, czy kąt nie zmienia się od środka ku końcom.
Jeżeli element będzie łączony z inną częścią, najważniejsze są wymiary funkcjonalne, a nie idealna zgodność każdego wymiaru pomocniczego. Takie podejście pozwala uniknąć dopłat za przesadnie ciasne tolerancje tam, gdzie nie wpływają one na montaż.
Dobre gięcie zaczyna się od rozsądnego projektu
Najpewniejszy rezultat daje połączenie właściwej metody, realnego promienia, poprawnego rozwinięcia i kontroli pierwszej sztuki. CNC zwiększa powtarzalność, ale nie naprawi błędnego modelu ani źle dobranego narzędzia.
Przed zleceniem pracy sprawdź materiał, grubość, minimalne promienie, odległości otworów od zagięć oraz oczekiwane tolerancje. Tych kilka informacji zwykle wystarcza, aby wykonawca dobrał technologię, rzetelnie wycenił zamówienie i dostarczył detal gotowy do montażu.
