Dobry proces technologiczny wałka zaczyna się nie od uruchomienia tokarki, lecz od poprawnego odczytania rysunku, wyboru półfabrykatu i ustalenia baz obróbkowych. Pokażę praktyczną kolejność operacji dla wałka stopniowanego, zasady toczenia CNC, moment wykonania rowków, obróbki cieplnej i szlifowania oraz sposoby kontroli, które ograniczają bicie i błędy wymiarowe.
Najważniejsze decyzje wpływają na dokładność gotowego wałka
- Baza obróbkowa powinna zapewniać powtarzalne mocowanie i możliwie małe bicie.
- Typowa kolejność obejmuje cięcie, planowanie, nakiełkowanie, toczenie, frezowanie oraz ewentualne szlifowanie.
- Przy smukłych detalach potrzebne jest podparcie kłem lub lunetą, aby ograniczyć ugięcie.
- Po obróbce zgrubnej często zostawia się naddatek 0,3-0,5 mm na stronę do wykończenia.
- Obróbkę cieplną wykonuje się tylko wtedy, gdy wymaga tego materiał lub dokumentacja części.
- Najpewniejsza kontrola obejmuje średnice, długości, bicie, chropowatość i poprawność rowków.
Od rysunku technicznego do planu obróbki
Najpierw rozkładam wałek na cechy, które trzeba wykonać. Są to zwykle średnice zewnętrzne, stopnie, powierzchnie czołowe, rowki, gwinty, fazy, otwory i powierzchnie wymagające określonego pasowania. Nie każda średnica wymaga tej samej metody, dlatego już na tym etapie trzeba rozróżnić toczenie zgrubne, wykańczające i szlifowanie.
Rysunek wskazuje również tolerancje, chropowatość oraz wymagania dotyczące bicia współosiowości. Przykładowo średnica pod łożysko może wymagać klasy tolerancji h6 lub h7, podczas gdy odcinek niepracujący może mieć znacznie luźniejszą tolerancję. Bez tego rozróżnienia łatwo niepotrzebnie szlifować cały detal albo przeciwnie, próbować uzyskać precyzyjne pasowanie samym toczeniem.
Dobór półfabrykatu i naddatku
Dla prostego wałka najczęściej wybiera się pręt walcowany o średnicy większej od największego wymiaru gotowego detalu. Gdy wałek ma mieć średnicę 40 mm, materiał może mieć przykładowo 45 mm, ale ostateczny dobór zależy od dostępności pręta, jego prostoliniowości i wielkości naddatku.
Długość półfabrykatu również powinna uwzględniać planowanie czół, wykonanie nakiełków i ewentualne odcięcie. Ja unikam zarówno minimalnego zapasu, jak i przesadnego naddatku. Zbyt mały utrudnia uzyskanie pełnej powierzchni, a zbyt duży oznacza niepotrzebne zużycie narzędzia, dłuższy cykl i większe siły skrawania.
Bazy i sposób mocowania
W wałkach szczególnie dobrze sprawdza się obróbka między kłami. Po wykonaniu nakiełków detal można obracać bez utraty osi, co ma duże znaczenie przy kilku stopniach, czopach łożyskowych i powierzchniach przeznaczonych do szlifowania.
Uchwyt trójszczękowy jest wygodny przy pierwszych operacjach, ale nie zawsze zapewnia wystarczającą dokładność do wykończenia całego wałka. W praktyce trzeba pilnować, aby kolejne zamocowania odnosiły się do tych samych baz. Zmiana bazy w połowie procesu często kończy się biciem, którego nie da się już skorygować samym przejściem wykańczającym.
Przykładowa kolejność operacji dla wałka stopniowanego
Poniższy wariant dotyczy typowego wałka stalowego z kilkoma średnicami, rowkiem wpustowym i czopem wymagającym dokładnego wykończenia. To schemat do adaptacji, a nie sztywna recepta. Inaczej zaplanuje się detal krótki i sztywny, a inaczej wałek o długości kilkunastu średnic.
- Cięcie pręta na długość z naddatkiem na obróbkę czół.
- Planowanie pierwszego czoła i wykonanie nakiełka.
- Odwrócenie materiału, planowanie drugiego czoła i wykonanie drugiego nakiełka.
- Toczenie zgrubne średnic i stopni, zwykle w dwóch zamocowaniach.
- Toczenie kształtujące oraz pozostawienie naddatku na wykończenie.
- Wykonanie podcięć, faz i rowków, które można bezpiecznie zrealizować na tokarce.
- Frezowanie rowka lub rowków wpustowych.
- Obróbka cieplna, jeśli wynika z wymagań materiału i dokumentacji.
- Prostowanie lub korekta geometrii, gdy po obróbce cieplnej pojawi się odkształcenie.
- Szlifowanie czopów wymagających wysokiej dokładności i małej chropowatości.
- Kontrola wymiarowa, odgratowanie i zabezpieczenie powierzchni.
Ważna jest nie tylko obecność tych operacji, ale także ich kolejność. Nakiełki wykonuje się przed toczeniem między kłami, rowki frezuje po uzyskaniu stabilnych średnic, a szlifowanie przeprowadza dopiero po zakończeniu procesów, które mogłyby zmienić geometrię detalu.
Jeśli materiał został już ulepszony cieplnie do wymaganej twardości, dodatkowe hartowanie może być zbędne. Z kolei przy stali przeznaczonej do nawęglania lub hartowania powierzchniowego trzeba zostawić odpowiedni naddatek, ponieważ obróbka cieplna może spowodować odkształcenia i zmianę wymiaru.

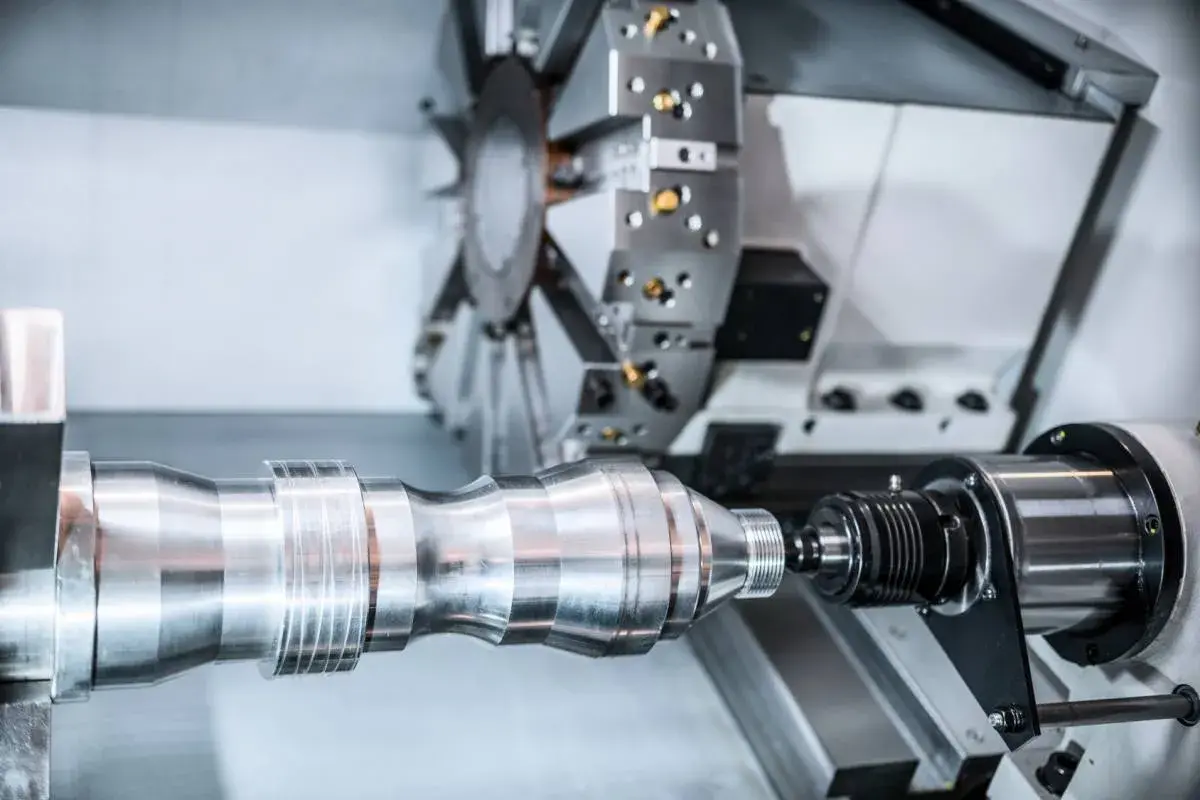

Jak prowadzić toczenie na obrabiarce CNC
Tokarka CNC pozwala połączyć wiele zabiegów w jednym programie, ale nie zastępuje myślenia technologicznego. Przed napisaniem kodu ustalam sposób zamocowania, punkt zerowy, kolejność narzędzi, bezpieczne najazdy i miejsca pomiaru. Dopiero później dobieram prędkość skrawania, posuw oraz głębokość skrawania.
Obróbka zgrubna i wykańczająca
W toczeniu zgrubnym priorytetem jest szybkie usunięcie materiału przy zachowaniu sztywności układu. Nie warto od razu prowadzić narzędzia po wymiarze końcowym, ponieważ wysokie siły i odkształcenia mogą pogorszyć geometrię wałka. Po zgrubieniu zostawiam zwykle około 0,3-0,5 mm na stronę, jeśli później planowane jest toczenie wykańczające, choć wartość ta musi wynikać z materiału, średnicy i możliwości maszyny.
Przejście wykańczające powinno mieć stałe warunki skrawania i możliwie stabilne podparcie. Ostatni przejazd nie naprawi źle ustawionego detalu ani ugięcia powstałego podczas wcześniejszego toczenia. Właśnie dlatego po zgrubieniu warto sprawdzić średnicę i bicie, zamiast bezrefleksyjnie uruchamiać kolejny blok programu.
Smukły wałek potrzebuje podparcia
Przy krótkim detalu wystający fragment może być obrabiany bez dodatkowego podparcia. Gdy wysięg zbliża się do około trzech średnic lub go przekracza, rośnie ryzyko drgań i ugięcia. Wtedy stosuje się kieł obrotowy, lunetę stałą albo ruchomą, a czasem dzieli obróbkę na kilka etapów.
Objawem zbyt małej sztywności jest stożkowatość, falista powierzchnia albo wyraźna różnica średnicy po zmierzeniu obu końców. Zwiększenie głębokości skrawania zwykle nie pomaga. Częściej skuteczniejsze okazują się krótszy wysięg, ostrzejsze narzędzie, mniejszy posuw i właściwe podparcie.
Co powinien zawierać program
Program CNC powinien uwzględniać nie tylko kontur, lecz także bezpieczeństwo i kontrolę procesu. W praktyce sprawdzam przede wszystkim:
- punkt zerowy ustawiony względem rzeczywistej bazy,
- korekcję promienia naroża płytki,
- naddatek pozostawiony na przejście wykańczające,
- bezpieczne odjazdy między stopniami,
- kompensację zużycia narzędzia,
- symulację programu i przejazd testowy nad detalem.
Najczęstszy błąd polega na przyjęciu parametrów z katalogu bez uwzględnienia sztywności maszyny, wysięgu narzędzia i sposobu mocowania. Parametr dobry dla krótkiego wałka może być zły dla smukłego detalu, nawet gdy materiał i płytka pozostają takie same.
Gdzie kończy się toczenie, a zaczyna frezowanie i szlifowanie
Tokarka wykonuje większość powierzchni obrotowych, lecz nie zastąpi frezarki przy rowku wpustowym, płaskiej powierzchni czy otworach rozmieszczonych kątowo. Jeśli detal ma kilka cech frezowanych, dobrze jest zaplanować je w jednym zamocowaniu na centrum tokarsko-frezarskim albo ograniczyć liczbę przezbrojeń na osobnych maszynach.
| Operacja | Główne zastosowanie | Na co uważać |
|---|---|---|
| Toczenie zgrubne | Szybkie usunięcie dużej ilości materiału | Siły skrawania, drgania i ugięcie |
| Toczenie wykańczające | Uzyskanie wymiaru i lepszej powierzchni | Stabilność mocowania i korekcja narzędzia |
| Frezowanie | Rowki wpustowe, płaszczyzny i otwory | Ustalenie kąta oraz osiowego położenia cechy |
| Szlifowanie | Precyzyjne czopy i niska chropowatość | Naddatek, przegrzanie i prostoliniowość wałka |
Szlifowanie ma sens wtedy, gdy wymagania przekraczają możliwości stabilnego toczenia albo gdy potrzebne jest dokładne pasowanie. Nie traktuję go jako automatycznego finału każdego wałka. Jeżeli rysunek dopuszcza tolerancję osiągalną na CNC, dodatkowe szlifowanie zwiększy koszt i czas wykonania bez realnej korzyści.
Przy powierzchniach łożyskowych lub czopach współpracujących z uszczelnieniem szczególne znaczenie mają średnica, chropowatość i brak podłużnych zadziorów. Sam wymiar nominalny nie świadczy jeszcze o jakości czopa. Liczy się także okrągłość, walcowość, bicie oraz przejście między stopniami.
Kontrola jakości i błędy, które psują gotowy detal
Kontrolę zaczynam jeszcze w trakcie obróbki. Po zgrubieniu mierzę najważniejsze średnice, po zmianie zamocowania sprawdzam bicie, a po wykończeniu kontroluję wszystkie wymiary wskazane na rysunku. Do średnic używam mikrometru, do długości wysokościomierza lub sprawdzianu, a do bicia czujnika zegarowego.
W przypadku czopów wymagających precyzji pomiar suwmiarką jest niewystarczający. Daje szybki obraz sytuacji, ale nie pozwala wiarygodnie ocenić małych różnic średnicy. Mikrometr i pomiar w kilku przekrojach pokazują, czy problemem jest zły wymiar, stożek czy brak okrągłości.
Typowe błędy technologiczne
- Brak nakiełków przed obróbką między kłami, przez co detal traci stabilną oś.
- Wykonanie szlifowania przed obróbką cieplną, która później zmienia geometrię.
- Zbyt duży wysięg z uchwytu bez podparcia kłem lub lunetą.
- Przemocowanie detalu z bazą, która nie gwarantuje współosiowości.
- Pozostawienie zbyt małego naddatku po obróbce zgrubnej.
- Frezowanie rowka bez sprawdzenia jego szerokości, głębokości i położenia względem wpustu.
- Pomijanie gratowania ostrych krawędzi, szczególnie przy czopach i rowkach.
Osobną sprawą jest prostowanie. Wydaje się prostym sposobem na ratowanie krzywego wałka, ale po obróbce cieplnej materiał może ponownie zmienić kształt. Zanim zdecyduję się na tę operację, sprawdzam przyczynę odkształcenia i to, czy detal ma wystarczający zapas materiału na późniejsze wykończenie.
Przeczytaj również: Polerowanie szkła – Kiedy ma sens, jak usunąć rysy?
Co powinno znaleźć się w dokumentacji
Karta technologiczna powinna zawierać numer operacji, stanowisko, sposób zamocowania, narzędzia, główne parametry, naddatki i wymagane kontrole. Przy produkcji seryjnej przydaje się także norma czasu oraz instrukcja ustawienia, ponieważ ogranicza różnice między kolejnymi operatorami.
Dobrze przygotowana dokumentacja pozwala odtworzyć proces, ale nie powinna być oderwana od możliwości konkretnej obrabiarki. Ta sama geometria może wymagać innego przebiegu na tokarce uniwersalnej, centrum CNC i automacie z podajnikiem pręta.
Co naprawdę decyduje o powtarzalności wałków
Największą różnicę robi zwykle nie sam zakup mocniejszej maszyny, lecz konsekwentne utrzymanie bazy, właściwe podparcie i kontrola pierwszej sztuki. W produkcji jednostkowej można skorygować proces pomiarem, natomiast w serii każdy błąd ustawienia szybko powiela się na wielu detalach.
Przed uruchomieniem serii sprawdzam więc pierwszą sztukę pod kątem wymiarów, bicia, rowków i powierzchni. Dopiero po potwierdzeniu wyniku ustawiam korekcje narzędzi. To prosty etap, ale często oszczędza więcej czasu niż późniejsze sortowanie gotowych wałków.
Jeżeli wałek ma współpracować z łożyskiem, sprzęgłem albo kołem zębatym, analizuję również funkcję każdej powierzchni. Technologia powinna wynikać z pracy części, a nie tylko z jej kształtu. Dzięki temu toczenie, frezowanie, obróbka cieplna i szlifowanie tworzą jeden logiczny ciąg, zamiast przypadkowego zestawu operacji.
Najbezpieczniejszy schemat to przygotować dokładne bazy, wykonać stabilne nakiełki, zgrubnie usunąć materiał, pozostawić kontrolowany naddatek, a operacje wykańczające i pomiary zaplanować na końcu. Taki sposób prowadzenia pracy daje dobrą podstawę zarówno dla pojedynczego wałka w warsztacie, jak i dla powtarzalnej produkcji CNC.
