Trasowanie metalu - jak wyznaczyć dokładną geometrię detalu?

Leonard Wojciechowski .

1 czerwca 2026

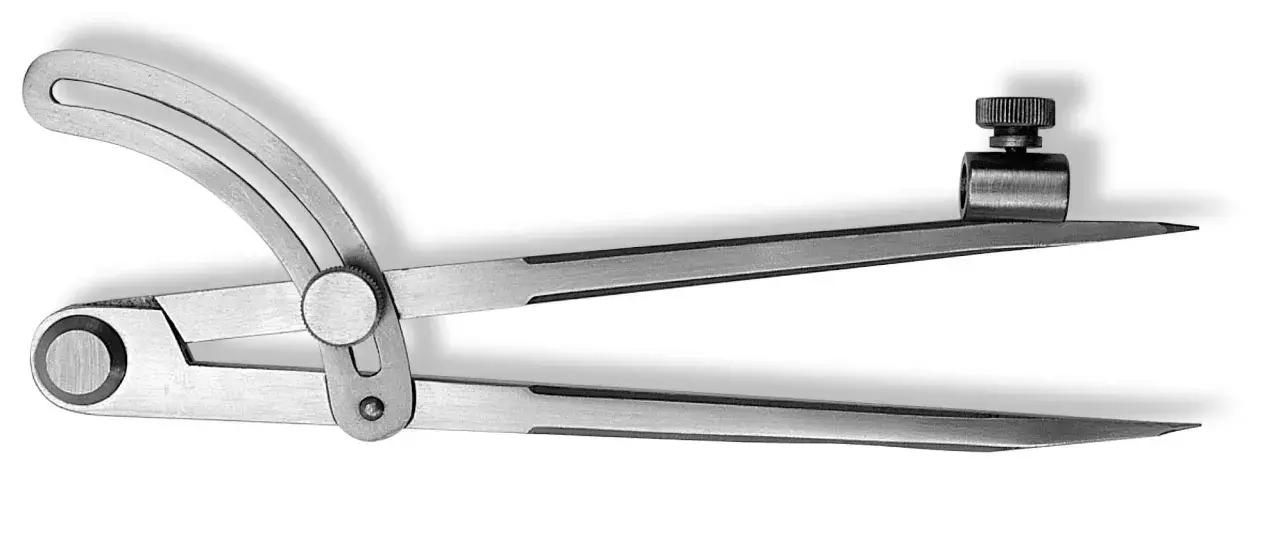

Precyzyjne narzędzie do trasowania, które pozwala na dokładne przenoszenie wymiarów i rysowanie okręgów.

Gdy na stalowej płaskowni trzeba wyznaczyć miejsce otworu, linię cięcia albo obrys przyszłego detalu, sama miarka nie wystarczy. Potrzebne jest trasowanie, czyli precyzyjne przeniesienie wymiarów z rysunku technicznego na materiał. Wyjaśniam, jak przebiega ten proces, jakich narzędzi użyć, czym różni się trasowanie ręczne od pracy z CNC i jakie błędy najczęściej psują dokładność.

Trasowanie decyduje o tym, gdzie powstanie gotowy detal

  • Trasowanie polega na wyznaczeniu na materiale linii, punktów i osi potrzebnych do dalszej obróbki.
  • Stosuje się je przy cięciu, wierceniu, frezowaniu, gięciu i montażu elementów.
  • Podstawowe narzędzia to rysik, punktak, kątownik, suwmiarka traserska i płyta traserska.
  • W produkcji CNC wiele czynności przejmuje model CAD, program CAM i sonda pomiarowa, ale zasada bazowania pozostaje taka sama.
  • Największe błędy wynikają z nieprawidłowej bazy, zabrudzonej powierzchni i niedokładnego unieruchomienia detalu.

Czym jest trasowanie i po co się je wykonuje

Trasowanie to wyznaczanie na powierzchni materiału linii, osi, punktów i obrysów, według których wykonuje się późniejszą obróbkę. Ślady mogą wskazywać miejsce cięcia, środek otworu, granicę frezowania albo krawędź, do której trzeba doprowadzić pilnik. W prostych słowach jest to przeniesienie geometrii z dokumentacji na rzeczywisty przedmiot.

Nie jest to obróbka skrawaniem w ścisłym znaczeniu, ponieważ podczas trasowania zwykle nie usuwa się istotnej ilości materiału. Rysik tylko lekko nacina lub zaznacza powierzchnię, a punktak wykonuje niewielkie wgłębienie. Trasowanie przygotowuje materiał do obróbki, dzięki czemu operator wie, gdzie rozpocząć wiercenie albo prowadzić narzędzie.

Znaczenie tej czynności najlepiej widać przy pojedynczych detalach i naprawach. Gdy trzeba dorobić płytkę montażową, wspornik albo element maszyny bez pełnej dokumentacji cyfrowej, dobrze wyznaczona oś często decyduje o tym, czy część będzie pasować za pierwszym razem. Z mojego doświadczenia wynika, że kilka minut poświęconych na dokładne bazowanie potrafi oszczędzić godzinę poprawiania źle wykonanego otworu.

Rodzaje trasowania stosowane w warsztacie

Najprostszy podział obejmuje trasowanie na płaszczyźnie i przestrzenne. Dobór metody zależy od kształtu detalu, liczby powierzchni wymagających oznaczenia oraz oczekiwanej dokładności.

Trasowanie na płaszczyźnie

W tym wariancie wszystkie najważniejsze linie nanosi się na jednej płaskiej powierzchni. Można wyznaczyć prostokątny obrys, osie symetrii, położenie kilku otworów albo promień zaokrąglenia. Typowym przykładem jest blacha, na której trzeba zaznaczyć linię cięcia i środki otworów pod śruby.

Trasowanie przestrzenne

Trasowanie przestrzenne dotyczy przedmiotów, których geometria obejmuje kilka płaszczyzn. Detal ustawia się na płycie traserskiej, w pryzmach lub na innych podporach, a wysokości i odległości przenosi za pomocą wysokościomierza traserskiego. Ta metoda jest przydatna przy wałkach, korpusach, odlewach i elementach o nieregularnym kształcie.

Trasowanie punktów pod wiercenie

Przed wierceniem najczęściej wyznacza się przecięcie osi, a potem wykonuje małe wgłębienie punktakiem. Dzięki temu wiertło nie ucieka na bok przy rozpoczęciu pracy. Punktak nie zastępuje pomiaru, tylko zabezpiecza wcześniej wyznaczone miejsce. Zbyt mocne uderzenie może jednak zdeformować cienką blachę albo przesunąć środek otworu.

Narzędzia i przygotowanie materiału

Dokładność trasowania zaczyna się przed postawieniem pierwszej kreski. Powierzchnia powinna być oczyszczona z rdzy, oleju, zgorzeliny i zadziorów. Przy słabo widocznych śladach można zastosować farbę traserską albo cienką warstwę kontrastowego preparatu, który ułatwia obserwowanie rys.

W podstawowym wyposażeniu warsztatu przydają się:

  • rysik traserski do nanoszenia cienkich linii na metalu,
  • kątownik i liniał do wyznaczania prostych oraz kątów,
  • suwmiarka traserska do przenoszenia wymiarów od krawędzi,
  • cyrkiel traserski do kreślenia okręgów i łuków,
  • punktak do zaznaczania środka otworu,
  • płyta traserska, pryzmy i podkładki do stabilnego ustawiania detalu.

Przyrządy pomiarowe muszą być sprawne i czyste. Wytarty rysik, luz na przegubie cyrkla albo wyszczerbiona końcówka kątownika mogą dać błąd większy niż dokładność, której oczekuje projekt. Nie trzeba od razu kupować profesjonalnego zestawu za kilka tysięcy złotych, ale kątownik i suwmiarka powinny mieć pewne, powtarzalne wskazania.

Przeczytaj również: Toczenie aluminium - jak uniknąć narostu i poszarpanej krawędzi?

Praktyczna kolejność pracy

  1. Oczyść materiał i usuń zadziory z krawędzi.
  2. Wybierz bazę pomiarową, czyli krawędź, oś lub powierzchnię odniesienia.
  3. Przenieś główne wymiary z dokumentacji, zaczynając od osi i linii konstrukcyjnych.
  4. Wyznacz szczegóły, takie jak środki otworów, promienie i obrysy.
  5. Sprawdź wymiary w drugim kierunku oraz przekątne, jeśli trasujesz prostokąt.
  6. Zapunktuj miejsca wiercenia dopiero po zakończeniu kontroli.

Najważniejsza zasada brzmi prosto: nie mierz kolejnych punktów od przypadkowej krawędzi. Każdy pomiar powinien wynikać z tej samej bazy. W przeciwnym razie drobne błędy będą się sumować, a ostatni otwór może wypaść zauważalnie poza swoim położeniem.

Jak trasowanie łączy się z obróbką CNC

W maszynie CNC tradycyjne rysowanie linii często nie jest potrzebne. Geometria detalu znajduje się w modelu CAD, a program CAM generuje ścieżkę ruchu narzędzia. Operator ustala jednak układ współrzędnych, punkt zerowy i sposób zamocowania, czyli cyfrowy odpowiednik poprawnego bazowania podczas pracy ręcznej.

Przykładowo frezarka może wykonać otwór z dokładnością wynikającą z programu, ale tylko wtedy, gdy detal został prawidłowo ustawiony, a punkt zerowy znajduje się tam, gdzie zakłada program. Błąd przy sondowaniu krawędzi lub pominięcie korekcji narzędzia przesunie całą operację, nawet jeśli kod NC jest bezbłędny.

W praktyce stosuje się kilka rozwiązań:

Metoda Gdzie się sprawdza Ograniczenie
Trasowanie ręczne Pojedyncze detale, naprawy, przygotówki Duża zależność od umiejętności operatora
Model CAD i CAM Serie detali i skomplikowane kształty Wymaga poprawnej dokumentacji i programu
Sonda pomiarowa Ustalanie bazy, kontrola położenia i wymiarów Nie zastąpi stabilnego mocowania
Trasowanie laserowe lub plazmowe Blachy, konstrukcje i cięcie CNC Jakość zależy od ustawień oraz powierzchni materiału

To ważne rozróżnienie, bo określenie „trasowanie CNC” bywa używane w dwóch znaczeniach. Może oznaczać klasyczne znakowanie materiału przed cięciem albo programowanie przebiegu narzędzia. W obu przypadkach chodzi o precyzyjne wskazanie geometrii, ale pierwszy proces zostawia ślad na materiale, a drugi steruje ruchem maszyny.

Najczęstsze błędy i realna dokładność

Trasowanie nie naprawi krzywej krawędzi, źle odczytanego rysunku ani niestabilnego zamocowania. Zanim rozpocznę pomiary, sprawdzam, czy detal leży płasko i nie kołysze się na zadziory. Przy elementach przestrzennych kontroluję również, czy podparcie nie zmienia położenia przedmiotu podczas dociskania.

Do częstych problemów należą:

  • mierzenie raz od lewej, a raz od prawej krawędzi,
  • rysowanie po powierzchni pokrytej olejem lub zgorzeliną,
  • prowadzenie rysika pod zmiennym kątem,
  • traktowanie grubej kreski jako dokładnej granicy obróbki,
  • punktowanie przed sprawdzeniem wszystkich wymiarów,
  • pomijanie szerokości rzazu piły lub średnicy narzędzia,
  • nieuwzględnienie naddatku, czyli materiału pozostawionego na wykończenie.

Nie ma jednej uniwersalnej dokładności trasowania. Przy zgrubnym cięciu profilu wystarczy często dokładność rzędu 1 mm, natomiast przy przygotowaniu otworów pod precyzyjne pasowanie błąd może być ograniczony do dziesiątych części milimetra. Ostateczny wynik zależy także od kolejnej operacji. Linia traserska nie powinna być mylona z miejscem, po którym bezpośrednio przejdzie krawędź narzędzia, jeśli trzeba uwzględnić naddatek lub szerokość cięcia.

Przy detalach wymagających wysokiej precyzji lepiej potraktować trasowanie jako etap pomocniczy, a końcową kontrolę wykonać suwmiarką, mikrometrem, czujnikiem zegarowym albo współrzędnościową maszyną pomiarową. Widoczna i równa kreska nie jest jeszcze dowodem poprawnego wymiaru.

Co warto zapamiętać przed rozpoczęciem pracy

Najkrótsza odpowiedź na pytanie o znaczenie trasowania brzmi tak: jest to dokładne wyznaczenie geometrii detalu na materiale przed właściwą obróbką. W warsztacie ręcznym pomaga prowadzić piłę, wiertło i pilnik, a w środowisku CNC ma swój odpowiednik w bazowaniu, ustawianiu punktu zerowego oraz kontroli sondą.

Jeżeli mam wskazać jedną rzecz, która robi największą różnicę, jest nią konsekwentne korzystanie z jednej bazy pomiarowej. Czysta powierzchnia, stabilne mocowanie i kontrola przed punktowaniem są ważniejsze niż efektowne wyposażenie. Dobrze wykonane trasowanie nie rzuca się w oczy, ale to właśnie ono często decyduje, czy gotowy element będzie pasował bez kosztownych poprawek.

FAQ - Najczęstsze pytania

Najpierw oczyść powierzchnię z rdzy, oleju, zgorzeliny i zadziorów. Następnie unieruchom detal, wybierz jedną bazę pomiarową i dopiero potem przenieś główne osie, wymiary oraz szczegóły. Przy słabo widocznych rysach można użyć farby traserskiej.
Do podstawowego trasowania przydają się rysik, liniał, kątownik, suwmiarka traserska, cyrkiel traserski i punktak. Przy elementach przestrzennych warto użyć płyty traserskiej, pryzm, podkładek oraz wysokościomierza traserskiego.
Mierzenie kolejnych punktów od przypadkowych krawędzi powoduje sumowanie się drobnych błędów, przez co ostatni otwór może znaleźć się poza właściwym położeniem. Wymiary należy przenosić od tej samej krawędzi, osi lub powierzchni odniesienia, a przed punktowaniem sprawdzić je także w drugim kierunku.
W trasowaniu ręcznym linie i punkty nanosi się bezpośrednio na materiał za pomocą rysika lub punktaka. W CNC geometrię określają model CAD, program CAM, układ współrzędnych i punkt zerowy, a sondę można wykorzystać do ustalenia bazy oraz kontroli położenia. W obu przypadkach dokładność zależy od prawidłowego bazowania i stabilnego mocowania detalu.
