Otwór wykonany kilka setnych milimetra za mały może zablokować wałek, a zbyt duży odbierze połączeniu sztywność. Tolerancje otworów określają, jak bardzo rzeczywista średnica może różnić się od wymiaru nominalnego, dlatego w obróbce CNC trzeba połączyć zapis na rysunku z właściwą metodą wykonania i pomiarem. Pokażę, jak czytać oznaczenia H7 i H8, dobrać pasowanie, wybrać technologię oraz uniknąć typowych błędów.
Dokładny otwór zaczyna się od właściwej tolerancji i metody obróbki
- H7 oznacza otwór, którego dolny wymiar jest równy nominalnemu, a górny może być większy o wartość zależną od średnicy.
- Dla otworu Ø20 H7 dopuszczalny zakres wynosi 20,000-20,021 mm.
- Zwykłe wiercenie najczęściej nie wystarcza do uzyskania H7. Stosuje się rozwiercanie, wytaczanie lub interpolację CNC.
- Sam wymiar średnicy nie określa jeszcze owalności, stożkowatości, położenia ani prostopadłości otworu.
- Do kontroli dokładnych otworów lepszy jest mikrometr do otworów, średnicówka lub sprawdzian trzpieniowy niż suwmiarka.
Jak czytać oznaczenia tolerancji otworu
Na rysunku technicznym spotkasz zapis w rodzaju Ø20 H7. Liczba 20 to wymiar nominalny, litera H określa położenie pola tolerancji, a cyfra 7 oznacza klasę dokładności według systemu ISO 286. Im niższa cyfra, tym węższe pole tolerancji i zwykle trudniejsza oraz droższa obróbka.
W przypadku otworu z literą H odchyłka dolna wynosi 0. Oznacza to, że otwór nie może być mniejszy od wymiaru nominalnego, ale może mieć niewielki naddatek na średnicy. Dla wałków stosuje się litery małe, na przykład h6, g6 albo p6.
| Zakres wymiaru nominalnego | Otwór H7 | Otwór H8 |
|---|---|---|
| powyżej 0 do 3 mm | 0 do +0,010 mm | 0 do +0,014 mm |
| powyżej 3 do 6 mm | 0 do +0,012 mm | 0 do +0,018 mm |
| powyżej 6 do 10 mm | 0 do +0,015 mm | 0 do +0,022 mm |
| powyżej 10 do 18 mm | 0 do +0,018 mm | 0 do +0,027 mm |
| powyżej 18 do 30 mm | 0 do +0,021 mm | 0 do +0,033 mm |
| powyżej 30 do 50 mm | 0 do +0,025 mm | 0 do +0,039 mm |
| powyżej 50 do 80 mm | 0 do +0,030 mm | 0 do +0,046 mm |
| powyżej 80 do 120 mm | 0 do +0,035 mm | 0 do +0,054 mm |
Przykład dobrze pokazuje skalę problemu. Otwór Ø20 H7 powinien mieć od 20,000 do 20,021 mm, natomiast dla Ø60 H7 zakres wynosi 60,000-60,030 mm. Nie wolno więc przenosić jednej wartości tolerancji na wszystkie średnice.
H7, H8 czy inna klasa dokładności
Najczęściej wybieram klasę na podstawie funkcji otworu, a nie przyzwyczajenia. Otwór pod swobodnie przechodzącą śrubę nie potrzebuje H7, natomiast gniazdo tulei, łożyska albo kołka ustalającego może wymagać znacznie lepszej kontroli średnicy i kształtu.
H7 jest popularnym kompromisem między dokładnością a kosztem. H8 i H9 dają luźniejsze wymagania, dlatego łatwiej je wykonać, ale nie zapewniają tak precyzyjnego prowadzenia. Klasy H5 i H6 stosuje się wtedy, gdy konstrukcja rzeczywiście wymaga bardzo małego zakresu odchyłek oraz odpowiednio dokładnej technologii.
Średnica otworu to dopiero połowa pasowania
O tym, czy części będą pracować luźno, suwliwie czy z wciskiem, decyduje para otwór-wałek. Zapis H7/g6 nie oznacza samego otworu, lecz kompletne pasowanie: otwór ma pole H7, a współpracujący wałek pole g6.
| Przykład pasowania | Charakter połączenia | Typowe zastosowanie |
|---|---|---|
| H7/h6 | mały luz lub pasowanie bardzo ciasne | dokładne prowadzenie i ustalanie części |
| H7/g6 | luz zapewniający ruch | tuleje, prowadnice i elementy przesuwne |
| H7/f7 | większy luz roboczy | części obracające się lub pracujące z filmem smarnym |
| H7/p6 | pasowanie wciskowe albo bardzo ciasne | trwałe osadzenie piasty, tulei lub kołka |
Nie traktuję oznaczenia H7 jako uniwersalnej odpowiedzi na każde zastosowanie. Jeśli w otworze ma pracować łożysko, trzeba sprawdzić zalecenia producenta, rodzaj obciążenia, temperaturę i sposób montażu. Pasowanie dobiera się do funkcji połączenia, a nie tylko do tego, co łatwo wpisać na rysunku.
Jak wykonać otwór o wymaganej dokładności w CNC
Wybór narzędzia zależy od klasy tolerancji, materiału, głębokości oraz wymaganej geometrii. Orientacyjnie zwykłe wiercenie mieści się w klasach IT12-IT13, precyzyjne wiercenie węglikowym narzędziem może zejść niżej, a uzyskanie H7 zwykle wymaga operacji wykańczającej.
| Metoda | Typowa rola | Ograniczenie |
|---|---|---|
| Wiercenie standardowym wiertłem | otwory przelotowe i przygotowanie materiału | średnica, okrągłość i położenie zależą mocno od sztywności układu |
| Wiercenie precyzyjne | produktywne wykonywanie powtarzalnych otworów | wymaga dobrego wrzeciona, mocowania i kontroli zużycia narzędzia |
| Interpolacja frezem | otwory o różnych średnicach, korekcja wymiaru i dobra lokalizacja | łatwo uzyskać ślad narzędzia lub stożkowatość przy złych parametrach |
| Wytaczanie | korekta osi, średnicy i geometrii większych otworów | jest wolniejsze i wymaga sztywnego narzędzia |

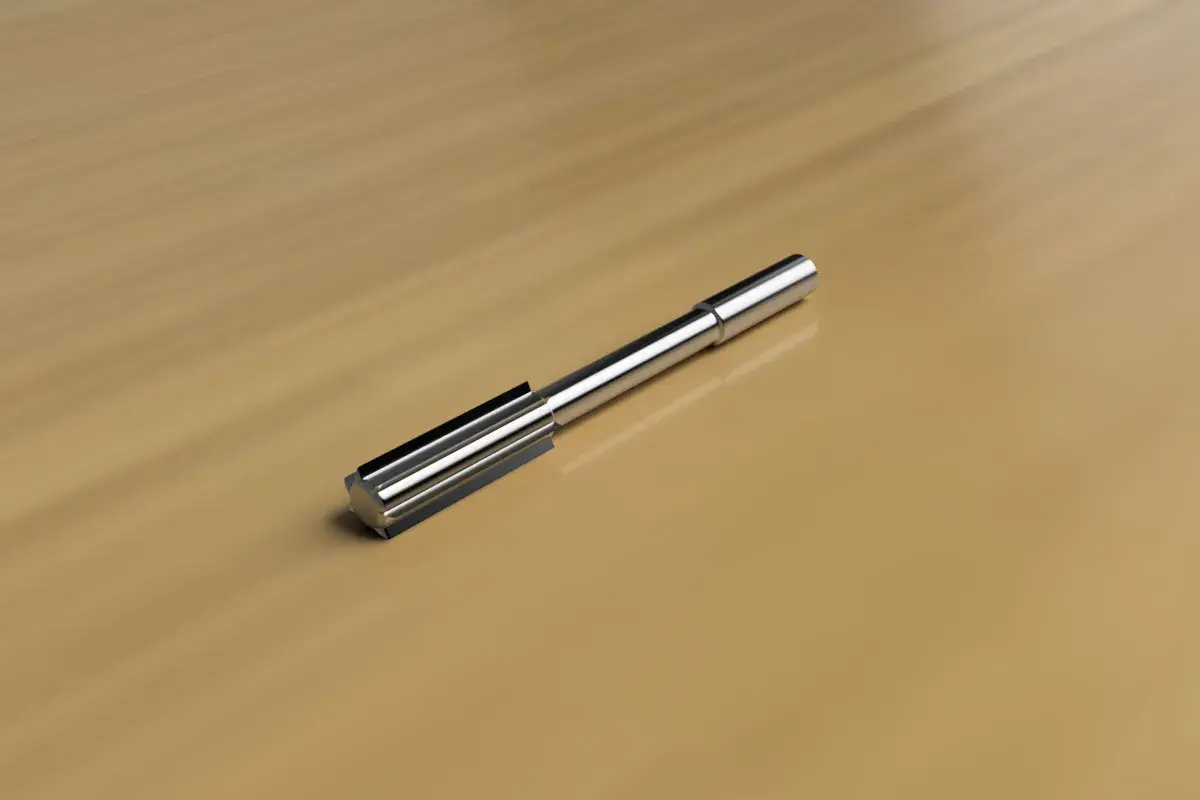

| Rozwiercanie | uzyskanie powtarzalnej średnicy, często H7 | nie poprawia znacząco błędnego położenia otworu wstępnego |
| Szlifowanie lub honowanie | bardzo dokładne i gładkie powierzchnie | większy koszt oraz konieczność dodatkowej operacji |
Przeczytaj również: Dobór dyszy do piaskowania - Jak nie stracić ciśnienia?
Praktyczna kolejność operacji
- Ustal bazę i położenie otworu. Przy wymaganej dokładności lokalizacji użyj punktowania, nawiertaka lub freza centrującego.
- Wykonaj wiercenie wstępne z odpowiednim naddatkiem. Nie zakładaj, że standardowe wiertło pozostawi idealnie równy otwór.
- Zastosuj obróbkę wykańczającą. Dla H7 może to być rozwiertak maszynowy, wytaczadło albo interpolacja, zależnie od materiału i głębokości.
- Usuń zadzior i sfazuj krawędź, ale nie powiększaj przypadkowo strefy funkcjonalnej otworu.
- Zmierz pierwszą sztukę i dopiero wtedy zatwierdź korekcję narzędzia oraz produkcję seryjną.
Przy rozwiercaniu trzeba zostawić naddatek zgodny z katalogiem narzędzia. W wielu typowych zastosowaniach jest to około 0,1-0,3 mm na średnicy, ale materiał, średnica i rodzaj rozwiertaka mogą tę wartość zmienić. Zbyt mały naddatek powoduje tarcie zamiast skrawania, a zbyt duży może doprowadzić do wybicia otworu poza tolerancję.
Częsty błąd polega na myleniu tolerancji wykonania wiertła z tolerancją gotowego otworu. Nawet wiertło o bardzo dokładnej średnicy nie zagwarantuje otworu H7, jeśli występuje bicie, niewłaściwe odprowadzanie wióra, ugięcie narzędzia lub przesunięcie materiału podczas mocowania.
Jak prawidłowo zmierzyć gotowy otwór
Do kontroli otworu H7 nie używam suwmiarki jako jedynego przyrządu. Jej rozdzielczość może wyglądać dobrze na wyświetlaczu, ale szczęki nie zawsze pozwalają wiarygodnie ocenić małe odchyłki wewnętrznej średnicy, zwłaszcza gdy otwór jest głęboki albo ma zadzior.
| Przyrząd | Do czego nadaje się najlepiej |
|---|---|
| Sprawdzian trzpieniowy GO/NOGO | szybka kontrola, czy otwór mieści się w granicach |
| Średnicówka zegarowa | pomiar różnicy względem wzorca i wykrywanie stożkowatości |
| Mikrometr do otworów | dokładny pomiar średnicy w kilku przekrojach |
| Średnicówka trójpunktowa | precyzyjna kontrola otworów cylindrycznych |
| Maszyna współrzędnościowa | średnica, położenie, oś i relacja otworu do baz |
Pomiar wykonuję w co najmniej dwóch przekrojach osiowych oraz w kilku kierunkach obrotu przyrządu. Dzięki temu można odróżnić zwykły błąd średnicy od owalności, stożkowatości albo lokalnego wybicia przy wejściu narzędzia.
Znaczenie ma również temperatura. Dla stalowego otworu o średnicy 20 mm różnica temperatury rzędu 10°C może zmienić wymiar o około 2-2,5 µm. Przy tolerancji H7 wynoszącej 21 µm nie jest to już pomijalna wartość, dlatego dokładne pomiary najlepiej wykonywać w warunkach zbliżonych do 20°C.
Jeżeli otwór ma współpracować z łożyskiem, tuleją albo kołkiem, kontroluję nie tylko średnicę. Równie ważne mogą być prostopadłość, współosiowość, położenie, okrągłość i chropowatość. Sam wynik 20,010 mm nie oznacza jeszcze, że otwór jest dobry, jeśli jego oś odchyla się od bazy albo przekrój jest wyraźnie owalny.
Co najczęściej powoduje wyjście poza tolerancję
Największe problemy rzadko wynikają z jednego błędnego kliknięcia w programie CNC. Zwykle nakładają się na siebie zużycie narzędzia, bicie oprawki, niewłaściwe chłodzenie, słabe mocowanie i pomiar wykonany w złym miejscu.
- Zużyte wiertło lub rozwiertak może powiększać otwór i pogarszać jego powierzchnię.
- Bicie narzędzia prowadzi do otworu większego niż średnica narzędzia oraz do nierównego skrawania.
- Zbyt mała sztywność mocowania powoduje drgania, owalność i problemy z powtarzalnością.
- Nieusuwane wióry mogą porysować powierzchnię albo zablokować narzędzie w otworze głębokim.
- Brak fazy wejściowej zwiększa ryzyko zadziorów i utrudnia prawidłowe rozpoczęcie obróbki.
- Kompensowanie bez pomiaru często prowadzi do poprawiania dobrego otworu i pogorszenia wyniku.
W praktyce szczególnie zdradliwe jest wiercenie otworów głębokich. Przy dużym stosunku głębokości do średnicy narzędzie może odchylać się już przy wejściu, a sam rozwiertak poprawi wymiar, lecz nie wyprostuje osi. Dlatego najpierw trzeba zadbać o prowadzenie i lokalizację otworu wstępnego, a dopiero potem o końcową średnicę.
Nie wpisuję też bardzo ciasnej tolerancji tylko dlatego, że maszyna CNC ma wysoką rozdzielczość. Dokładność sterowania nie jest tym samym co dokładność całego procesu. Jeśli wymiar nie ma znaczenia funkcjonalnego, luźniejsza tolerancja może skrócić cykl, obniżyć koszt i zwiększyć stabilność produkcji.
Jak zapisać wymagania na rysunku bez nieporozumień
Dobry rysunek powinien zawierać nie tylko średnicę i klasę tolerancji. Przy otworze funkcjonalnym podaję również głębokość, rodzaj dna, fazę, bazę pomiarową oraz wymagania geometryczne. Dzięki temu wykonawca wie, co jest krytyczne, a czego nie trzeba zaostrzać.
Zapis Ø12 H7 określa zakres średnicy, ale nie mówi, czy otwór ma być przelotowy, ślepy, gwintowany ani jak daleko może znajdować się od bazowej krawędzi. Te informacje muszą znaleźć się osobno na dokumentacji.
Ogólne tolerancje z tabeli rysunkowej, na przykład zgodne z ISO 2768, nie zastępują tolerancji wpisanej bezpośrednio przy otworze. Jeżeli konkretny wymiar ma oznaczenie H7, to właśnie ono jest wymaganiem nadrzędnym dla średnicy.
W mojej ocenie najlepiej rozdzielić trzy pytania. Jak duży ma być otwór? Odpowiada na to tolerancja wymiaru. Gdzie ma się znajdować? To określa tolerancja położenia. Jak ma wyglądać geometrycznie? Tu potrzebne są wymagania dotyczące okrągłości, walcowości, prostopadłości lub chropowatości.
Jak podejść do tolerancji, żeby nie przepłacić za obróbkę
Najrozsądniejsza decyzja zaczyna się od funkcji części. Jeśli śruba przechodzi przez otwór bez prowadzenia, wystarczy zwykle znacznie luźniejsze wymaganie niż przy tulei ślizgowej. Jeśli natomiast otwór ustala dwie części względem siebie, trzeba uwzględnić zarówno średnicę, jak i błąd położenia.
Przy pojedynczej części można wybrać wytaczanie lub interpolację, ponieważ łatwo skorygować wymiar. W serii często lepiej sprawdzi się rozwiertak, narzędzie kombinowane albo dedykowane wiertło precyzyjne. Najtańsza metoda nie zawsze oznacza najniższy koszt całkowity, jeśli wymaga częstego sortowania i poprawek.
- Do zwykłych otworów montażowych wybierz wymaganie, które zapewnia swobodne złożenie bez sztucznego zaostrzania.
- Do prowadzenia tulei lub wałka określ kompletne pasowanie, a nie tylko klasę otworu.
- Do otworów pod kołki ustalające sprawdź zalecenia producenta kołka i uwzględnij położenie osi.
- Do gniazd łożysk dodaj wymagania dotyczące geometrii i powierzchni, ponieważ sama średnica może nie wystarczyć.
- Przed produkcją seryjną wykonaj próbę technologiczną i sprawdź rzeczywisty rozrzut wymiarów.
Najlepszy rezultat daje połączenie umiarkowanej tolerancji, stabilnego procesu i regularnego pomiaru. Gdy otwór ma znaczenie dla działania mechanizmu, nie oszczędzam na kontroli, ale też nie żądam klasy H5 tam, gdzie konstrukcja wykorzystałaby bez problemu H8. Taki balans zwykle przynosi więcej niż sama deklarowana dokładność maszyny.
