Dobry program nie zaczyna się od wpisania pierwszej komendy G-code. Najpierw trzeba zrozumieć rysunek, dobrać narzędzia, ustawić bazę detalu i przewidzieć, jak maszyna zachowa się przy każdym przejeździe. W tym artykule pokazuję, jak wygląda programowanie maszyn CNC, kiedy wystarcza ręczne pisanie kodu, kiedy lepiej użyć CAM oraz jak sprawdzić program przed uruchomieniem produkcji.
Skuteczny program CNC łączy geometrię, technologię i bezpieczne ustawienie maszyny
- G-code steruje ruchem narzędzia, obrotami wrzeciona i funkcjami pomocniczymi.
- Proces zaczyna się od rysunku technicznego, materiału, mocowania i planu kolejnych operacji.
- Do prostych detali często wystarcza programowanie ręczne, a złożone kształty najbezpieczniej przygotować w systemie CAM.
- Najwięcej błędów powodują źle ustawione zera, korekcje narzędzi i parametry skrawania.
- Przed obróbką trzeba wykonać symulację, przejazd testowy i kontrolę pierwszej sztuki.
Na czym polega programowanie obrabiarek CNC
Obrabiarka CNC wykonuje zapisane instrukcje w określonej kolejności. Program opisuje między innymi położenie narzędzia, prędkość obrotową wrzeciona, posuw, zmianę narzędzia, chłodzenie oraz zakończenie pracy. Najczęściej wykorzystuje się kod G, czyli zestaw poleceń związanych głównie z ruchem i geometrią, oraz kod M, który obsługuje funkcje pomocnicze maszyny.
Sam kod nie jest jednak kompletną technologią obróbki. Ta sama ścieżka może działać poprawnie w aluminium, a w stali spowodować drgania, przegrzanie freza albo jego złamanie. Dlatego do programu trzeba dopasować średnicę i rodzaj narzędzia, głębokość skrawania, obroty oraz posuw.
W praktyce rozróżniam trzy sposoby przygotowania pracy:
| Metoda | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Programowanie ręczne | Proste kontury, wiercenie, krótkie serie | Pełna kontrola nad każdą linią kodu | Łatwo o błąd przy złożonej geometrii |
| Programowanie z panelu sterowania | Proste cykle i produkcja powtarzalna | Szybkie tworzenie podstawowych operacji | Możliwości zależą od sterownika |
| System CAD/CAM | Modele 3D, kieszenie, powierzchnie, obróbka wieloosiowa | Automatyczne tworzenie ścieżki i symulacja | Wymaga poprawnego postprocesora i konfiguracji |
Nie traktuję tych metod jako konkurencyjnych. Nawet gdy program powstaje w CAM, znajomość G-code pozostaje bardzo ważna. Operator musi umieć odczytać początek programu, sprawdzić korekcje, rozpoznać bezpieczny przejazd i znaleźć miejsce, w którym pojawił się problem.
Od rysunku technicznego do gotowego programu
Najpewniejszy sposób pracy to przejście przez kilka logicznych etapów. Pominięcie któregoś z nich zwykle nie skraca przygotowania, tylko przenosi problem na maszynę, gdzie koszt pomyłki jest znacznie wyższy.
Analiza detalu i materiału
Zaczynam od wymiarów, tolerancji, chropowatości oraz baz wskazanych na rysunku. Sprawdzam też, czy detal ma być wykonany w jednej, czy w kilku operacjach. Tolerancja rzędu ±0,02 mm wymaga zupełnie innego podejścia niż element, dla którego wystarczy dokładność kilku dziesiątych milimetra.
Trzeba ustalić wymiary półfabrykatu i naddatki na obróbkę. Przy frezowaniu naddatek pozwala wykonać przejście zgrubne, a później zostawić niewielką warstwę materiału na wykończenie. Zbyt mały zapas może uniemożliwić uzyskanie wymiaru po zużyciu ostrza.

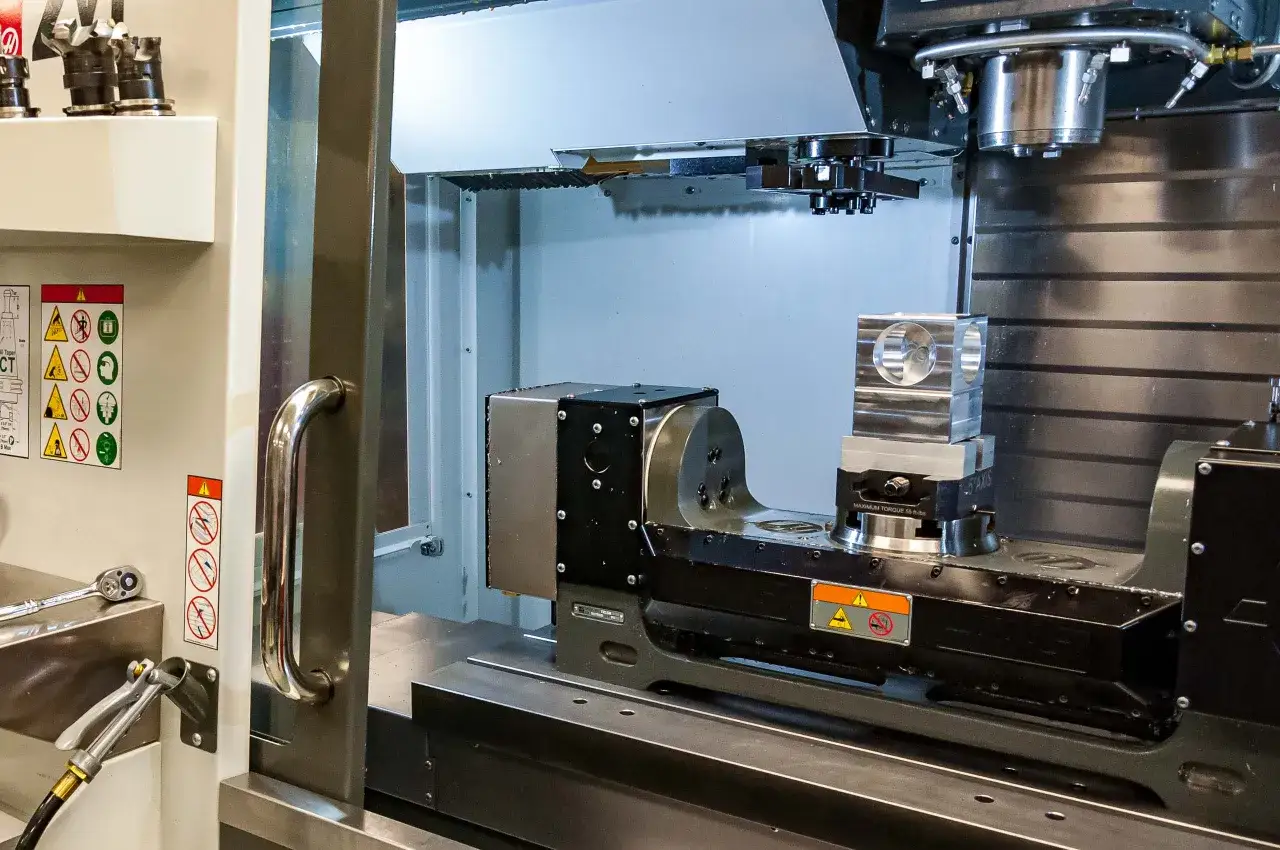

Plan operacji i mocowanie
Kolejność operacji powinna ograniczać liczbę mocowań. Najpierw wykonuje się zwykle powierzchnie bazowe, potem obróbkę zgrubną, otwory i elementy wymagające dostępu, a na końcu przejścia wykańczające. Przy każdym zamocowaniu trzeba określić, które powierzchnie są już gotowe i których nie wolno uszkodzić.
Mocowanie nie może być dodatkiem do programu. Wystający z imadła detal będzie drgał, a cienka ścianka może zostać odkształcona przez siłę skrawania. W takich przypadkach lepsze efekty daje krótszy wysięg narzędzia, dodatkowe podparcie albo zmiana kolejności przejść niż samo zwiększanie obrotów.
Dobór narzędzi i parametrów
Dla każdego narzędzia trzeba znać jego numer, średnicę, długość, rodzaj oprawki i przeznaczenie. Parametry skrawania wynikają z materiału detalu, gatunku narzędzia, liczby ostrzy oraz sztywności maszyny.Podstawowa zależność dla frezowania wygląda tak:
n = (1000 × Vc) / (π × D)Symbol n oznacza obroty wrzeciona, Vc prędkość skrawania w metrach na minutę, a D średnicę narzędzia w milimetrach. Posuw można oszacować na podstawie wzoru:
F = fz × z × nW tym przypadku fz to posuw na ostrze, z liczba ostrzy, a n obroty. Są to punkty wyjścia, a nie gwarantowane ustawienia. Producent narzędzia może zalecać inne wartości, szczególnie dla głębokich kieszeni, małych średnic i materiałów trudnych w obróbce.
G-code, który trzeba rozumieć przed uruchomieniem
Nie trzeba zapamiętać setek poleceń, żeby zacząć pracę. Trzeba natomiast rozumieć kilka grup kodów i wiedzieć, które ustawienia pozostają aktywne dla kolejnych bloków.
| Kod | Znaczenie | Praktyczna uwaga |
|---|---|---|
| G00 | Szybki przejazd pozycjonujący | Nie powinien odbywać się w materiale ani blisko przeszkody bez sprawdzenia toru. |
| G01 | Ruch liniowy z posuwem roboczym | Wykonuje skrawanie zgodnie z wartością F. |
| G02/G03 | Interpolacja kołowa | Służy do ruchu po łuku zgodnie z kierunkiem i płaszczyzną pracy. |
| G17/G18/G19 | Wybór płaszczyzny | Ma znaczenie przy łukach i niektórych cyklach. |
| G20/G21 | Jednostki calowe lub metryczne | W polskich zakładach najczęściej stosuje się G21. |
| G40/G41/G42 | Kompensacja promienia narzędzia | Pozwala sterownikowi uwzględnić średnicę freza względem konturu. |
| G43 | Kompensacja długości narzędzia | Chroni przed różnicą długości między narzędziami. |
| G54-G59 | Układy współrzędnych detalu | Umożliwiają pracę z różnymi bazami lub kilkoma detalami. |
| G90/G91 | Wymiarowanie absolutne lub przyrostowe | Zmiana trybu bez kontroli może całkowicie zmienić tor ruchu. |
| M03/M05 | Uruchomienie i zatrzymanie wrzeciona | Kierunek obrotów trzeba dobrać do narzędzia i oprawki. |
| M08/M09 | Włączenie i wyłączenie chłodziwa | Chłodzenie powinno odpowiadać materiałowi i sposobowi skrawania. |
| M06 | Zmiana narzędzia | Wymaga zgodności numeru narzędzia z tabelą korekcji. |
| M30 | Koniec programu i powrót na początek | Najczęściej zamyka program obróbkowy. |
Prosty fragment programu frezowania może wyglądać tak:
G21 G90 G17
T01 M06
G54
S3000 M03
G43 H01 Z20.
M08
G00 X0 Y0
G01 Z-2. F120
G01 X50. F500
Y30.
X0
Y0
G00 Z20.
M05
M09
M30To tylko przykład pokazujący kolejność instrukcji. Konkretna składnia, zachowanie funkcji i sposób powrotu do punktu referencyjnego zależą od sterowania. Nie wolno kopiować programu na inną maszynę bez sprawdzenia instrukcji producenta, ponieważ podobnie nazwane kody mogą mieć inne działanie albo wymagać dodatkowych parametrów.
Kiedy pisać ręcznie, a kiedy użyć systemu CAM
Ręczne programowanie sprawdza się przy prostych elementach. Otwory w regularnym rozstawie, prostokątna kieszeń, kilka przejazdów po średnicy albo krótki cykl tokarski da się przygotować szybko bez budowania pełnego modelu 3D.
Przy bardziej złożonych detalach CAM oszczędza czas i ogranicza liczbę pomyłek. System tworzy ścieżkę na podstawie geometrii, pozwala dobrać strategie zgrubne i wykańczające, a także sprawdzić kolizje z materiałem, uchwytem i oprawką.
Najważniejszy jest postprocesor
CAM nie wysyła do maszyny uniwersalnego kodu, który zawsze zadziała. Postprocesor tłumaczy ścieżkę narzędzia na składnię konkretnego sterownika, na przykład Fanuc, Sinumerik, Heidenhain czy Mazatrol. Zły postprocesor może wygenerować program formalnie poprawny, ale niezgodny z wyposażeniem maszyny.
Przed wdrożeniem nowego postprocesora sprawdzam przede wszystkim zmianę narzędzia, kompensację długości, wybór bazy, kierunek wrzeciona, chłodzenie i zachowanie osi obrotowych. Pierwszy program dobrze jest uruchomić na materiale testowym lub z dużym odsunięciem, a nie od razu na drogim półfabrykacie.
Co daje ręczne pisanie kodu
Ręczne wpisywanie uczy myślenia przestrzennego i pozwala szybko zmienić pojedynczy wymiar. Przydaje się również podczas korekty gotowego programu. Jeśli trzeba przesunąć kontur o 0,1 mm albo dodać bezpieczny przejazd, osoba rozumiejąca kod nie jest całkowicie zależna od systemu CAM.
Nie polecam jednak ręcznego tworzenia długich ścieżek dla powierzchni swobodnych. Przy setkach lub tysiącach bloków rośnie ryzyko pomyłki, a kontrola całego toru staje się trudna. W takim zastosowaniu CAM jest nie tylko wygodniejszy, ale zwykle także bezpieczniejszy.
Ustawienie bazy i korekcji decyduje o wyniku
Najlepszy program nie wykona dobrego detalu, jeśli maszyna ma źle ustawione zero. W frezarce bazę często ustawia się na narożniku, środku detalu albo górnej powierzchni materiału. Na tokarce punkt odniesienia zwykle wiąże się z osią wrzeciona i czołem przedmiotu.
Układ G54 i kolejne układy robocze opisują położenie detalu względem układu maszyny. Z kolei korekcja długości, często wywoływana kodem H, informuje sterownik, jak długa jest konkretna oprawka z narzędziem. Korekcja promienia lub średnicy pozwala uwzględnić rzeczywisty wymiar narzędzia.
Przed startem sprawdzam trzy rzeczy:
- czy numer narzędzia w programie zgadza się z numerem w magazynie,
- czy korekcja długości i średnicy pochodzi z właściwego narzędzia,
- czy baza detalu została zmierzona na tej samej powierzchni, którą zakłada program.
Częsty błąd polega na pomieszaniu zera programu z punktem referencyjnym maszyny. Punkt referencyjny służy do określenia położenia samej obrabiarki, natomiast baza robocza opisuje położenie przedmiotu. Zmiana G54 nie przesuwa fizycznie detalu, tylko zmienia sposób, w jaki sterownik interpretuje współrzędne.
Przy produkcji kilku detali w jednym zamocowaniu można wykorzystać różne bazy robocze. To wygodne, ale wymaga dokładnego pomiaru każdego położenia. Jeśli odległość między bazami wynosi 80 mm, błąd pomiaru o 0,3 mm pojawi się na każdej sztuce wykonanej w tym układzie.
Sprawdzenie programu przed pierwszym przejazdem
Uruchomienie programu powinno być procesem kontrolowanym, a nie próbą na zasadzie „zobaczymy, co zrobi”. Najpierw analizuję kod bez ruchu maszyny. Szukam niebezpiecznych wartości, braku wycofania osi Z, nieoczekiwanych zmian trybu G90/G91 oraz różnic między numerami T i H.
Potem korzystam z symulacji. Dobra symulacja pokazuje nie tylko kształt końcowy, lecz także kolizje, pozostały materiał i realny tor oprawki. Samo wyświetlenie zielonego modelu detalu nie oznacza jeszcze, że program jest gotowy do pracy.
Bezpieczna procedura pierwszej sztuki
- Sprawdź mocowanie, wysięg narzędzia i dostęp do wszystkich powierzchni.
- Zweryfikuj jednostki, bazę roboczą, numery narzędzi i korekcje.
- Uruchom program w symulacji lub grafice sterownika.
- Wykonaj przejazd na sucho z odsuniętym narzędziem, jeśli pozwala na to geometria i sterowanie.
- Użyj trybu pojedynczego bloku oraz zmniejszonego override posuwu przy pierwszym przejściu.
- Po pierwszej operacji zmierz detal i dopiero wtedy wykonuj kolejne przejścia.
Tryb single block zatrzymuje maszynę po każdym bloku, a override pozwala chwilowo ograniczyć prędkość posuwu. Nie zastępują one poprawnego programu, ale dają operatorowi czas na reakcję. Przy nieznanym kodzie szczególnie ostrożnie podchodzę do szybkich ruchów G00, powrotów G28 oraz zmian narzędzia.
Przeczytaj również: Walcowanie blachy - Co warto wiedzieć, by uniknąć błędów?
Błędy, które wracają najczęściej
- Brak bezpiecznej pozycji Z przed przejazdem nad imadłem lub uchwytem.
- Nieprawidłowa korekcja H albo D przypisana do innego narzędzia.
- Założenie, że kod z jednej maszyny zadziała identycznie na innej.
- Posuw wpisany w złych jednostkach, na przykład na minutę zamiast na obrót.
- Praca z narzędziem o zbyt dużym wysięgu i próba kompensowania drgań samymi obrotami.
- Brak kontroli zużycia ostrza przy długiej serii.
Najbardziej zdradliwe są błędy, po których pierwszy detal wygląda dobrze, ale narzędzie szybko się zużywa. Zbyt duża temperatura, narastający grat albo zmiana wymiaru po kilku sztukach wskazują, że trzeba sprawdzić nie tylko program, lecz także chłodzenie, mocowanie i stan ostrza.
Jak rozwijać umiejętności bez nauki na drogich detalach
Naukę najlepiej zacząć od geometrii 2D. Prosty prostokąt, kieszeń, otwory i łuk pozwalają przećwiczyć G00, G01, G02, G03, G90, G54 oraz podstawowe korekcje. Dopiero później warto przechodzić do cykli, obróbki 3D i jednoczesnej pracy wieloosiowej.
Dobrym ćwiczeniem jest przygotowanie tego samego detalu na dwa sposoby: ręcznie i w CAM. Porównanie kodu pokazuje, które elementy są niezbędne, jak zmienia się strategia przejazdu i dlaczego program wygenerowany automatycznie bywa znacznie dłuższy.
W pracy z konkretnym sterowaniem korzystam przede wszystkim z jego instrukcji operatorskiej. Listy kodów znalezione w internecie pomagają zorientować się w temacie, ale nie zastąpią dokumentacji maszyny. Najpierw poznaj sterowanie, potem optymalizuj kod, bo skrócenie programu nie jest warte utraty czytelności i bezpieczeństwa.
Jeżeli celem jest praca zawodowa, sama znajomość G-code nie wystarczy. Potrzebne są także podstawy rysunku technicznego, metrologii, narzędzi skrawających, materiałoznawstwa i zasad BHP. Operator, który rozumie te zależności, szybciej znajduje przyczynę problemu niż osoba ograniczająca się do przepisywania gotowych programów.
Dobry program kończy się dopiero po pomiarze pierwszej sztuki
Program CNC uznaję za gotowy dopiero wtedy, gdy przejście od rysunku do detalu zostało sprawdzone w realnych warunkach. Liczy się nie tylko poprawny kształt, ale również czas cyklu, stan narzędzia, jakość powierzchni, powtarzalność wymiarów i łatwość ponownego ustawienia.
Najrozsądniejszy schemat wygląda tak: rysunek, plan operacji, narzędzia, baza, kod, symulacja, bezpieczna próba i pomiar. Taka kolejność może wydawać się wolniejsza przy pierwszej sztuce, ale w produkcji seryjnej szybko się zwraca, bo ogranicza przestoje i kosztowne poprawki.
Jeśli dopiero zaczynasz, nie próbuj od razu tworzyć skomplikowanych programów. Zbuduj solidne podstawy na prostych detalach, naucz się czytać korekcje i zawsze sprawdzaj, co dokładnie zrobi maszyna. Właśnie ta dyscyplina, a nie sama liczba poznanych kodów, robi największą różnicę w obróbce CNC.
