Gdy trzeba wykonać w stole maszynowym prowadnicę pod łeb śruby teowej, zwykły frez walcowo-czołowy nie wystarczy. Frez teowy tworzy charakterystyczne podcięcie, dzięki któremu śruba lub nakrętka może zostać wsunięta w rowek i pewnie zamocować detal. Poniżej wyjaśniam, jak działa to narzędzie, gdzie sprawdza się najlepiej, jak dobrać jego wymiary oraz jak bezpiecznie używać go na frezarce CNC.
Najważniejsze informacje o obróbce rowków teowych
- Rowek teowy wykonuje się zwykle w dwóch etapach: najpierw frezuje się szyjkę, a potem poszerzenie podcięcia.
- Narzędzie dobiera się do standardu rowka, średnicy śruby i materiału obrabianego.
- Najczęściej stosuje się wykonanie ze stali szybkotnącej HSS albo węglika spiekanego.
- W CNC trzeba kontrolować głębokość, bicie, sztywność mocowania i odprowadzanie wiórów.
- Zbyt mały posuw może powodować drgania, tarcie i szybkie zużycie ostrzy.
Jak wygląda i do czego służy frez teowy

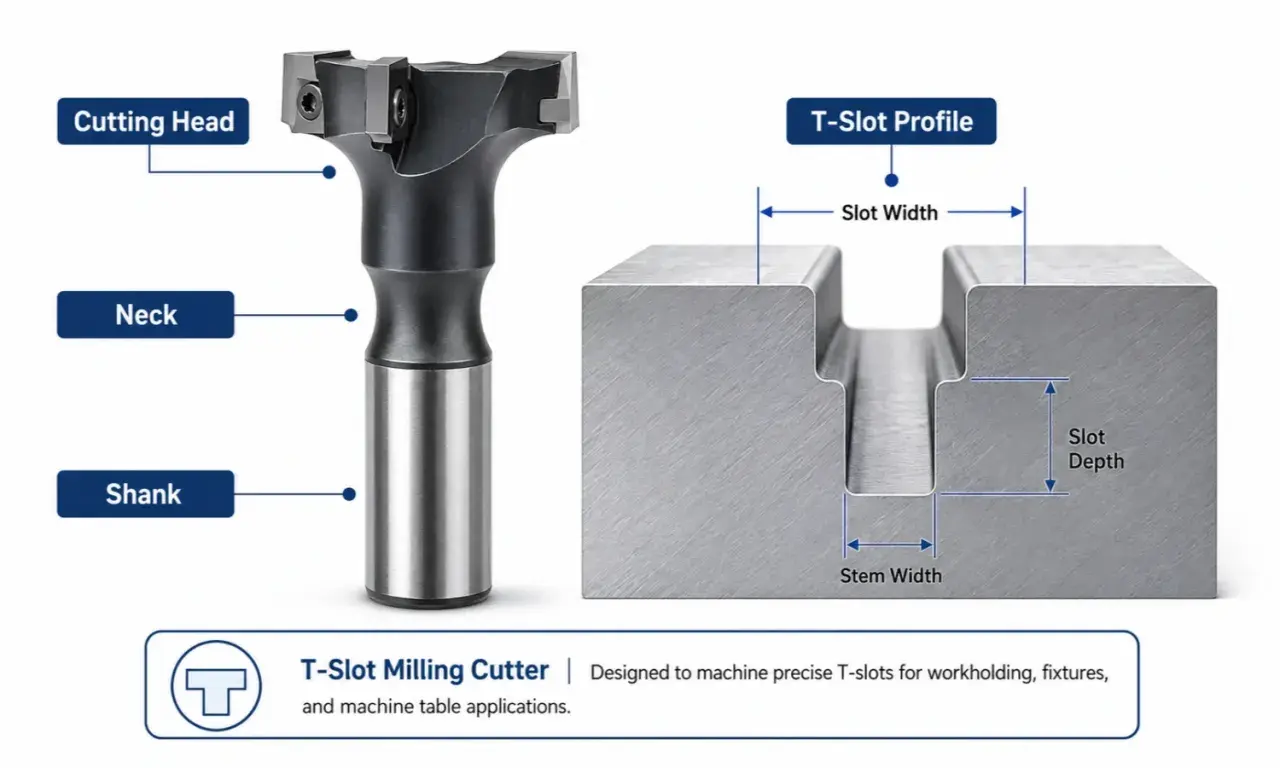

To narzędzie ma wąską część prowadzącą oraz szerszą głowicę tnącą. Taki profil przypomina literę T, dlatego po przejściu przez wcześniej przygotowaną szczelinę wycina boczne podcięcie w materiale. W efekcie powstaje rowek, którego dolna część jest szersza od wejścia.
Najbardziej typowym zastosowaniem są stoły frezarek, przyrządy obróbkowe, płyty bazowe i uchwyty montażowe. W rowku można umieścić śrubę teową, nakrętkę albo specjalny element mocujący. Rozwiązanie jest praktyczne, ponieważ punkt mocowania można przesuwać bez wiercenia kolejnych otworów.
Nie należy mylić tego narzędzia ze zwykłym frezem do wpustów. Frez trzpieniowy lub walcowo-czołowy wykonuje prostą szczelinę, natomiast narzędzie teowe tworzy także podcięcie boczne. To właśnie ono decyduje o funkcjonalności całego połączenia.
Jakie są rodzaje tych narzędzi
Podstawowym kryterium podziału jest materiał wykonania. W warsztacie spotyka się głównie frezy HSS, HSS-E oraz z węglika spiekanego. HSS dobrze sprawdza się przy mniejszych prędkościach skrawania i pojedynczych pracach, a węglik pozwala pracować szybciej, ale wymaga sztywniejszej maszyny i dokładniejszego ustawienia.
| Rodzaj | Najlepsze zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| HSS | Stal konstrukcyjna, aluminium, prace jednostkowe | Mniejsza odporność na wysoką temperaturę i zużycie |
| HSS-E | Stale trudniejsze w obróbce i dłuższe serie | Wyższa cena niż standardowego HSS |
| Węglik spiekany | CNC, większa wydajność, materiały ścierne | Wrażliwość na bicie i drgania |
| Wymienne płytki | Duże rowki, produkcja seryjna, wysokie tempo skrawania | Większy koszt oprawki i bardziej złożony dobór |
W katalogach można spotkać wykonania zgodne z DIN 851, przeznaczone do rowków według DIN 650. Nie oznacza to jednak, że każdy rowek pasuje do każdej śruby. Przed zakupem sprawdzam zawsze szerokość szyjki, szerokość dolnej części rowka, średnicę elementu mocującego oraz głębokość roboczą.
Istotna jest także geometria ostrzy. Frezy z zębami naprzemiennymi lepiej rozkładają siły skrawania i sprawniej odprowadzają wióry, szczególnie przy obróbce stali. W małych narzędziach różnica może być trudna do zauważenia, ale przy większej średnicy wpływa na kulturę pracy i trwałość.
Jak wykonać rowek teowy krok po kroku
Najbezpieczniejsza metoda zakłada obróbkę w dwóch przejściach. Próba wycięcia całego profilu od razu nadmiernie obciąża cienką szyjkę narzędzia i często kończy się drganiami albo wyłamaniem ostrza.
- Wyznacz oś rowka i sprawdź położenie względem baz detalu.
- Frezem trzpieniowym wykonaj prostą szczelinę o szerokości dopasowanej do szyjki narzędzia.
- Ustaw głębokość tak, aby pozostawić niewielki zapas materiału na właściwe podcięcie.
- Zamocuj frez teowy możliwie krótko i sprawdź bicie promieniowe.
- Wykonaj przejście wzdłuż rowka, kontrolując chłodzenie i odprowadzanie wiórów.
- Zmierz szerokość oraz głębokość profilu przed zamontowaniem śruby lub nakrętki.
Przy długim rowku lepiej nie zaczynać od pełnej głębokości. Wykonuję pierwsze przejście z niewielkim naddatkiem, a dopiero później przejście wykańczające. Dzięki temu łatwiej ograniczyć obciążenie boczne i uzyskać równą powierzchnię podcięcia.
W przypadku frezarki CNC trzeba prawidłowo zdefiniować narzędzie w systemie CAM. Program powinien uwzględniać rzeczywistą średnicę głowicy, długość części roboczej oraz punkt pomiaru długości. Błąd w jednym z tych parametrów może sprawić, że narzędzie wejdzie za głęboko i uszkodzi detal albo stół maszyny.
Jak dobrać parametry skrawania na CNC
Nie ma jednej uniwersalnej prędkości obrotowej dla każdego materiału. Parametry wynikają z prędkości skrawania zalecanej przez producenta, średnicy narzędzia, liczby ostrzy oraz rodzaju materiału. Podstawowe zależności są proste:
- n = 1000 × Vc / π × D, gdzie n oznacza obroty, Vc prędkość skrawania, a D średnicę freza w milimetrach.
- Vf = n × z × fz, gdzie Vf jest posuwem, z liczbą ostrzy, a fz posuwem na ostrze.
W praktyce zaczynam od dolnej części zakresu podanego w tabeli narzędzia i obserwuję wiór, dźwięk oraz obciążenie wrzeciona. Dla przykładu katalogowe frezy z węglika mogą mieć średnice od około 12,5 do 32 mm i głębokości robocze rzędu kilku milimetrów, ale konkretne wartości zależą od geometrii oraz materiału.
Przy frezach z płytkami producenci często podają posuw na obrót, przykładowo 0,10-0,15 mm na obrót dla wybranych zastosowań. Nie należy przenosić tej wartości bezpośrednio na każde narzędzie HSS. Zbyt mały posuw może powodować zgniatanie materiału zamiast prawidłowego skrawania, a zbyt duży szybko przeciąży ostrza.
Aluminium zwykle wymaga skutecznego usuwania wiórów i geometrii ograniczającej zalepianie ostrzy. Przy stali ważniejsza jest sztywność, odpowiednia ciecz chłodząca i spokojne zagłębianie. Żeliwo często można obrabiać na sucho, ale trzeba wtedy szczególnie chronić prowadnice maszyny przed ściernym pyłem.
Najczęstsze błędy podczas frezowania
Najdroższy błąd to wybór narzędzia wyłącznie po średnicy głowicy. Rowek musi pasować do konkretnego systemu mocowania, dlatego sprawdzam cały profil, a nie tylko wymiar zapisany w nazwie produktu. Nawet niewielka różnica w szerokości szyjki może uniemożliwić wsunięcie śruby.
Wykonywanie pełnego profilu jednym przejściem
To rozwiązanie bywa kuszące, szczególnie przy krótkim rowku, ale zwiększa siły boczne i ryzyko złamania. Cienka część narzędzia pracuje wtedy w niekorzystnych warunkach, a wióry mają ograniczoną drogę ucieczki.
Zbyt długi wysięg
Im dłużej narzędzie wystaje z oprawki, tym łatwiej o ugięcie i drgania. Zasada jest prosta: mocuj je tak krótko, jak pozwala geometria detalu. Przy głębokich rowkach lepiej zastosować odpowiednio długie wykonanie narzędzia niż sztucznie zwiększać wysięg standardowego modelu.
Brak kontroli wióra
Wiór pozostający w rowku może zostać ponownie przecięty, podnieść temperaturę i porysować powierzchnię. Pomaga chłodziwo, przedmuch powietrzem albo przerwanie przejścia w celu oczyszczenia szczeliny. Przy aluminium szczególnie ważne jest, aby nie dopuścić do zalepienia krawędzi skrawających.
Przeczytaj również: Obróbka strumieniowo-ścierna bez uszkodzeń detalu CNC
Ignorowanie bicia
Przy małym narzędziu nawet kilka setnych milimetra bicia może oznaczać, że jedno ostrze zbiera większość materiału. Objawami są nierówna szerokość rowka, hałas i szybkie zużycie jednej strony freza. Przed pracą warto oczyścić oprawkę, tuleję i chwyt narzędzia, a następnie sprawdzić ustawienie czujnikiem.
Jak wybrać narzędzie do konkretnej pracy
Do pojedynczego rowka w aluminium lub stali konstrukcyjnej zwykle wystarczy dobre wykonanie HSS-E. Jeżeli liczy się czas, powtarzalność i większa liczba detali, rozsądniejszy będzie węglik spiekany albo głowica z płytkami wymiennymi.
| Potrzeba | Rozsądny wybór | Na co zwrócić uwagę |
|---|---|---|
| Naprawa lub pojedynczy detal | HSS-E | Dokładny profil i umiarkowane parametry |
| Produkcja seryjna | Węglik lub płytki wymienne | Trwałość, czas cyklu i koszt krawędzi |
| Duży rowek w stalowym stole | Głowica o większej średnicy | Sztywność wrzeciona i mocowanie detalu |
| Aluminium i tworzywa | Frez z ostrą geometrią | Odprowadzanie wiórów i brak zalepiania |
Przed zakupem porównuję trzy wymiary: szerokość szyjki, średnicę głowicy i długość części roboczej. Dopiero później patrzę na liczbę ostrzy, powłokę i cenę. W małym warsztacie lepiej mieć jedno dobrze dobrane narzędzie niż kilka przypadkowych modeli, których nie da się poprawnie ustawić.
Rowek teowy jako element dobrego projektu CNC
Jeśli projektuję detal od początku, uwzględniam dostęp narzędzia, promienie w narożach i możliwość usunięcia wiórów. Zbyt wąska szyjka, zbyt głębokie podcięcie albo brak miejsca na wyjazd narzędzia mogą sprawić, że poprawne wykonanie będzie trudniejsze niż sam model sugeruje.
Przy częstym mocowaniu warto rozważyć standardowy rozstaw rowków i łatwo dostępne śruby. To obniża koszt oprzyrządowania i ułatwia późniejsze przezbrojenie. Z kolei w przyrządzie specjalnym można zastosować profil niestandardowy, ale wtedy narzędzie, elementy mocujące i kontrola wymiarów będą droższe.
Najlepszy efekt daje połączenie właściwego profilu z rozsądną strategią obróbki. Sam zakup drogiego freza nie rozwiąże problemu, jeśli detal jest niestabilny, oprawka ma bicie, a program CNC wymusza agresywne zagłębianie.
Co sprawdzić przed uruchomieniem programu
- Zweryfikuj zgodność profilu z używaną śrubą lub nakrętką.
- Sprawdź średnicę, długość roboczą i kierunek obrotów.
- Zamocuj detal na sztywno, najlepiej możliwie blisko miejsca obróbki.
- Wykonaj próbę na materiale odpadowym, gdy rowek ma niestandardowe wymiary.
- Ustaw konserwatywne parametry i zwiększaj je dopiero po ocenie wióra oraz drgań.
Dobrze wykonany rowek teowy powinien mieć równą szerokość, czyste boczne powierzchnie i płynnie przesuwający się element mocujący bez nadmiernego luzu. To prosty, bardzo użyteczny detal, ale jego jakość zależy przede wszystkim od dopasowania narzędzia, kolejności przejść i stabilności całego układu obróbkowego.
