Najważniejsze informacje o kodach płytek w jednym miejscu
- ISO 1832 porządkuje przede wszystkim symbole płytek tokarskich.
- W kodzie CNMG 120408 litery opisują geometrię, a cyfry rozmiar, grubość i promień naroża.
- Ostatni człon po myślniku, na przykład -PM, zwykle oznacza łamacz wióra i jest zależny od producenta.
- Promień 0,8 mm daje mocniejszy narożnik, ale może zwiększać siły skrawania.
- Sam kod geometryczny nie wystarczy. Trzeba jeszcze dobrać gatunek węglika, powłokę i geometrię łamacza.
Jak odczytać kod ISO bez zgadywania
Najczęściej spotykany zapis ma postać podobną do CNMG 120408. Pierwsze cztery znaki opisują podstawową konstrukcję płytki, a trzy kolejne grupy cyfr odnoszą się do jej wymiarów. Dodatkowe litery i cyfry po myślniku wskazują zwykle na łamacz wióra, kierunek pracy albo gatunek materiału skrawającego.
Trzeba jednak rozdzielić dwie rzeczy. Norma ISO 1832 ujednolica oznaczenie geometrii i podstawowych wymiarów, natomiast producent może dołączyć własny kod powłoki, gatunku węglika lub zastosowania. Dlatego dwie płytki o identycznym zapisie CNMG 120408 mogą pasować do tego samego noża, ale różnić się trwałością i przeznaczeniem.

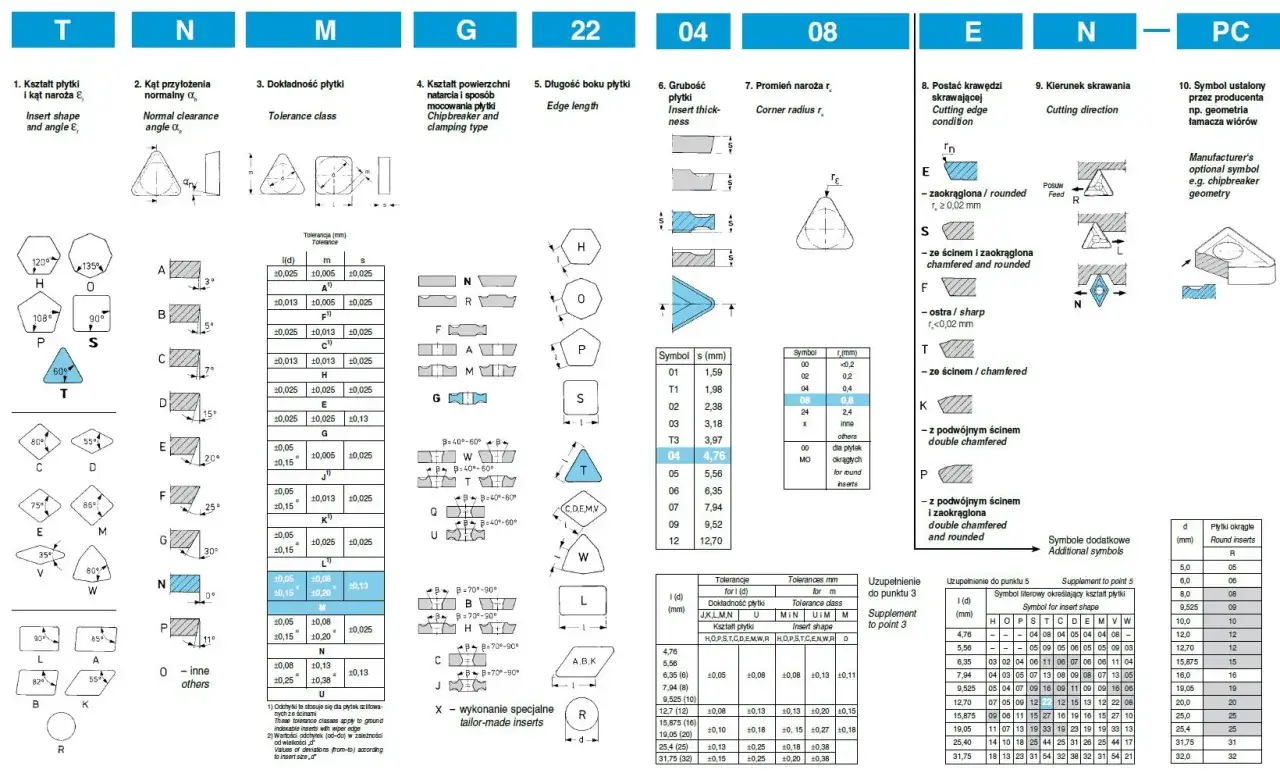

| Pozycja | Przykład | Co opisuje |
|---|---|---|
| 1. znak | C | Kształt płytki |
| 2. znak | N | Kąt przyłożenia |
| 3. znak | M | Klasa tolerancji |
| 4. znak | G | Wykonanie, otwór i sposób mocowania |
| 5. i 6. znak | 12 04 | Wielkość oraz grubość |
| 7. znak | 08 | Promień naroża, tutaj 0,8 mm |
Najbezpieczniej czytać symbol od lewej do prawej, ale przy zakupie zacząć od sprawdzenia płytki w oprawce. Kształt, rozmiar i sposób mocowania muszą się zgadzać, zanim zaczniemy rozważać materiał ostrza czy rodzaj powłoki.
Co oznaczają pierwsze litery symbolu
Pierwsza litera mówi o kształcie płytki i kątach naroży. To nie jest wyłącznie informacja estetyczna. Kształt wpływa na dostęp do detalu, liczbę użytecznych naroży oraz odporność ostrza na obciążenia.
| Symbol | Kształt | Typowe zastosowanie i cecha |
|---|---|---|
| C | Romb 80° | Uniwersalne toczenie, mocny narożnik i dobry dostęp do większości powierzchni |
| D | Romb 55° | Lepszy dostęp do profili, ale delikatniejszy narożnik |
| V | Romb 35° | Profilowanie i obróbka kształtowa, wymaga stabilnych parametrów |
| T | Trójkąt 60° | Dobry kompromis między dostępem a wytrzymałością |
| W | Trigon 80° | Duża liczba naroży i wysoka wydajność w toczeniu ogólnym |
| S | Kwadrat 90° | Planowanie i stabilna obróbka zgrubna |
| R | Okrąg | Duża odporność krawędzi, frezowanie i ciężkie toczenie |
Druga litera określa kąt przyłożenia, czyli kąt między powierzchnią przyłożenia a obrabianym materiałem. Symbol N oznacza 0°, a więc płytkę o geometrii ujemnej. Taki wariant jest mocny i często występuje w płytkach dwustronnych, lecz wymaga sztywnego układu nóż, oprawka, detal i maszyna.
Litery C, P, D i E oznaczają dodatnie kąty przyłożenia, między innymi 7°, 11°, 15° i 20°. Płytka dodatnia zwykle tnie lżej, dlatego dobrze sprawdza się przy małych mocach, cienkich ściankach i obróbce detali o słabszej sztywności. Płytka ujemna wygrywa tam, gdzie najważniejsza jest odporność na przerywane skrawanie i większe głębokości.
Trzecia litera dotyczy tolerancji. W oznaczeniu CNMG litera M wskazuje popularną klasę pośrednią, wystarczającą do większości typowych prac tokarskich. Czwarta pozycja opisuje wykonanie płytki, między innymi obecność otworu, pogłębienia i łamacza wióra. Jej dokładną interpretację najlepiej potwierdzić w tabeli konkretnego systemu, ponieważ szczegóły wykonania mają znaczenie przy mocowaniu.
Jak rozumieć cyfry i promień naroża
W przykładzie CNMG 120408 liczba 12 określa wielkość płytki. Dla popularnej geometrii C odpowiada ona okręgowi wpisanemu o średnicy około 12,7 mm. Nie należy jednak traktować każdej pierwszej liczby jako bezpośredniego wymiaru w milimetrach, ponieważ sposób kodowania zależy od kształtu płytki.
Druga para, czyli 04, oznacza grubość około 4,76 mm. Ostatnie dwie cyfry, 08, wskazują promień naroża 0,8 mm. To jeden z najważniejszych parametrów praktycznych, bo wpływa jednocześnie na trwałość ostrza, siłę skrawania, możliwy posuw i jakość powierzchni.
| Kod promienia | Promień | Typowe zastosowanie |
|---|---|---|
| 02 | 0,2 mm | Delikatne przejścia i małe detale, ale słabszy narożnik |
| 04 | 0,4 mm | Wykańczanie i obróbka przy ograniczonej sztywności |
| 08 | 0,8 mm | Toczenie ogólne, większy posuw i lepsza odporność |
| 12 | 1,2 mm | Zgrubne skrawanie, duże obciążenia i stabilne mocowanie |
Większy promień nie zawsze oznacza lepszą powierzchnię. Przy tym samym posuwie może rzeczywiście obniżyć teoretyczną chropowatość, którą w uproszczeniu opisuje zależność Ra ≈ f² / (32rε). Jednocześnie rosną siły promieniowe, więc na smukłym wałku płytka 1,2 mm może wywołać drgania, podczas gdy 0,4 mm poradzi sobie spokojniej.
Praktyczna zasada jest prosta. Wybieram największy promień, jaki pozwalają zastosowane parametry, sztywność detalu i kształt obrabianej powierzchni. Przy profilowaniu, cienkich ściankach lub małym naddatku schodzę do mniejszego promienia, zamiast bezmyślnie zwiększać posuw.
Co kryje się za sufiksem po kodzie ISO
Zapis CNMG 120408-PM nie kończy się na normowym kodzie geometrycznym. Człon „PM” jest najczęściej oznaczeniem geometrii łamacza wióra przeznaczonej do określonego zakresu posuwu, głębokości skrawania i grupy materiałowej. U jednego producenta PM będzie geometrią do stali, a u innego podobny symbol może mieć nieco inny zakres pracy.
W katalogach można spotkać także kody takie jak FP, RP, MR, WF czy PR. Nie należy tłumaczyć ich automatycznie według alfabetu. Trzeba sprawdzić tabelę producenta, ponieważ jedna litera może wskazywać wykończenie, druga zakres obróbki, a cały sufiks może być nazwą handlową konkretnego łamacza.
Osobny człon stanowi gatunek węglika spiekanego, na przykład kod numeryczny lub kombinacja liter i cyfr. W nim producent zapisuje klasę materiału, powłokę i generację narzędzia. Grupa ISO P, M, K, N, S lub H opisuje natomiast główną grupę obrabianego materiału:
- P oznacza stale,
- M stale nierdzewne,
- K żeliwa,
- N metale nieżelazne, w tym aluminium,
- S stopy żaroodporne i tytan,
- H materiały hartowane.
To rozróżnienie często ratuje przed pomyłką. Kod P25 w katalogu może być oznaczeniem zakresu zastosowania lub gatunku, ale nie jest tym samym co litera P w kodzie geometrii płytki. Przy zakupie sprawdzam zawsze pełną nazwę produktu, łamacz, grupę materiałową i zalecane parametry, a nie tylko podobieństwo symbolu.
Jak dobrać płytkę do toczenia i frezowania
Dobór zaczynam od oprawki, nie od koloru powłoki. Najpierw porównuję kształt, wielkość, grubość i sposób mocowania z płytką wskazaną przez producenta noża lub głowicy. Płytka, która wygląda podobnie, nie musi pasować do gniazda, a zbyt duży lub zbyt mały otwór może uniemożliwić prawidłowe dociśnięcie.
Toczenie
Do toczenia zewnętrznego stali często wybiera się mocne płytki ujemne, na przykład CNMG lub WNMG, szczególnie gdy występuje naddatek i przerywane skrawanie. Do małych średnic, cienkich elementów i wykańczania praktyczniejsze bywają płytki dodatnie CCMT, DCMT albo VBMT, ponieważ potrzebują mniejszej siły skrawania.
Przy profilu wałka wybieram kształt C lub W, gdy liczy się uniwersalność. Gdy trzeba wejść w zagłębienie albo wykonać dokładny profil, korzystniejszy może być D lub V, ale ich ostre naroża szybciej reagują na uderzenia. Dostęp do powierzchni jest ważniejszy niż sama liczba możliwych naroży.
Frezowanie
Symbole frezarskie, takie jak APMT, APKT, SEKT czy RPMT, korzystają z podobnej logiki, ale nie tworzą jednego tak łatwego do odczytania systemu jak typowe płytki tokarskie. W frezowaniu decydujące znaczenie ma dopasowanie do konkretnej głowicy, kąta ustawienia i gniazda. Końcówka „PDER” albo podobny sufiks często opisuje wykonanie krawędzi i nie powinien być interpretowany bez katalogu danego producenta.
W praktyce dobieram frez według średnicy, liczby ostrzy, rodzaju operacji i materiału, a dopiero potem wybieram płytkę. APKT do głowicy jednego systemu nie jest automatycznie zamiennikiem APKT z innej głowicy, nawet jeśli podstawowy zapis wygląda identycznie.
Przeczytaj również: Jak wyrównać deskę? Strug, grubościówka i CNC
Materiał obrabiany i warunki pracy
Stal nierdzewna wymaga zwykle ostrza odpornego na narost i geometrii, która nie przeciąża krawędzi. Aluminium potrzebuje ostrej, często polerowanej krawędzi, a żeliwo dobrze współpracuje z odporną na ścieranie płytką i stabilnym skrawaniem na sucho. Przy tytanie oraz superstopach najważniejsze są odprowadzanie ciepła, niewielkie zagłębianie i ścisłe trzymanie parametrów.
Nie ma jednej płytki „do wszystkiego”. Uniwersalny gatunek może być rozsądnym wyborem do warsztatu, ale w produkcji seryjnej lepiej użyć wersji zoptymalizowanej pod konkretny materiał i zakres posuwu. Zysk wynika wtedy nie tylko z dłuższej trwałości, lecz także z mniejszej liczby wymian i stabilniejszego czasu cyklu.
Najczęstsze pomyłki przy odczytywaniu symboli
Pierwszy błąd to kupowanie po samej nazwie kształtu. Dwie płytki C mogą mieć różny kąt przyłożenia, grubość, łamacz i gatunek. W efekcie jedna będzie przeznaczona do ciężkiego toczenia stali, a druga do lekkiej obróbki aluminium.
Drugi błąd to utożsamianie ostatnich cyfr z promieniem podanym bez przeliczenia. Kod 08 oznacza zwykle 0,8 mm, ale występują także zapisy z dodatkowymi oznaczeniami, wersje calowe oraz promienie specjalne. Jeśli symbol jest częściowo zatarty, lepiej zmierzyć płytkę i porównać ją z tabelą niż zgadywać po zdjęciu.
Trzeci problem pojawia się przy zamianie płytki dodatniej na ujemną. Zmiana drugiej litery z C na N może oznaczać zupełnie inne wymagania dotyczące oprawki, mocy maszyny i sztywności detalu. Nie jest to zwykła podmiana materiału eksploatacyjnego, tylko zmiana geometrii pracy.
Jeżeli oznaczenie jest nieczytelne, postępuję według krótkiej kolejności:
- sprawdzam model noża, głowicy lub oprawki,
- określam kształt, średnicę okręgu wpisanego i grubość płytki,
- mierzę otwór oraz promień naroża,
- porównuję wymiary z tabelą ISO i katalogiem producenta,
- dobieram łamacz i gatunek do materiału oraz warunków skrawania.
Takie podejście zajmuje zwykle kilka minut, a chroni przed zakupem całego opakowania niewłaściwych płytek. W warsztacie bardziej opłaca się poświęcić chwilę na identyfikację niż później szukać przyczyny drgań, narostu albo wyszczerbionej krawędzi.
Od symbolu na płytce do stabilnej obróbki
Najważniejsza informacja jest prosta: kod geometryczny mówi, czy płytka pasuje wymiarowo, ale dopiero łamacz, gatunek i parametry pokazują, jak zachowa się podczas pracy. Do identyfikacji zacznij od pierwszych czterech znaków, potem sprawdź rozmiar, grubość i promień, a na końcu dobierz materiał ostrza do rzeczywistego zastosowania.
Jeżeli masz do czynienia z nieznaną płytką, nie musisz od razu znać całego katalogu ISO. Wystarczy poprawnie odczytać podstawowy kod, potwierdzić wymiary w tabeli producenta i wykonać próbę na bezpiecznych parametrach. To właśnie ta kombinacja, a nie sam atrakcyjny symbol na opakowaniu, daje powtarzalną i bezpieczną obróbkę.
