Gdy metal ma zmienić kształt bez pękania i bez zamiany dużej części materiału w wióry, liczy się nie tylko siła maszyny, ale też temperatura, kierunek odkształcenia i właściwości stopu. W tym artykule pokazuję, na czym polega obróbka plastyczna metali, czym różnią się jej najważniejsze odmiany, jak łączy się ją z CNC oraz jakie błędy najczęściej prowadzą do pęknięć, odkształceń i niepotrzebnych kosztów.
Najważniejsze informacje o kształtowaniu metali bez skrawania
- Cel procesu to trwała zmiana kształtu metalu bez naruszenia jego ciągłości.
- Podstawowe metody obejmują walcowanie, kucie, tłoczenie, gięcie, ciągnienie i wyciskanie.
- Temperatura decyduje o sile potrzebnej do formowania i wpływa na dokładność oraz strukturę materiału.
- CNC zwiększa powtarzalność gięcia i obróbki wykańczającej, ale nie zastępuje prawidłowego doboru technologii.
- Największe ryzyko błędu pojawia się przy źle dobranym promieniu gięcia, narzędziu, kierunku walcowania lub parametrach nacisku.
Na czym polega plastyczne kształtowanie metali
Metal pod wpływem odpowiednio dużego nacisku przekracza granicę plastyczności i zaczyna trwale zmieniać kształt. Istotne jest to, że materiał nadal pozostaje ciągły, więc proces nie polega na odłamywaniu fragmentów ani na usuwaniu ich za pomocą ostrza. Zmienia się geometria detalu, a jego masa pozostaje praktycznie taka sama.

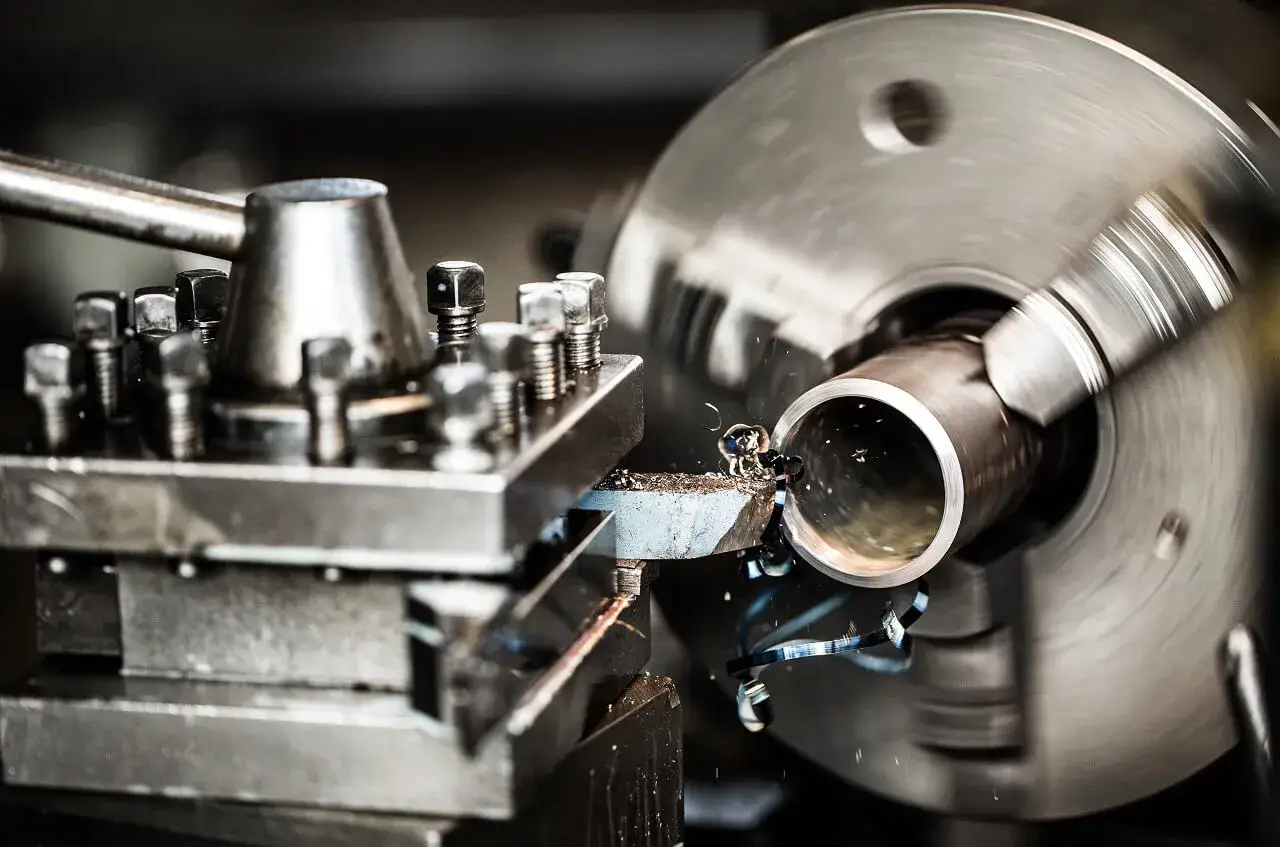

W czasie odkształcania włókna materiału przemieszczają się zgodnie z kierunkiem płynięcia metalu. To odróżnia tę technologię od frezowania czy toczenia, gdzie kształt powstaje przez usuwanie naddatku. Zyskujemy dzięki temu małą ilość odpadu i często korzystny układ włókien w gotowym elemencie.
Nie oznacza to jednak, że każda część wykonana tą metodą będzie automatycznie mocniejsza. Zbyt duże odkształcenie może doprowadzić do umocnienia zgniotowego, czyli wzrostu twardości i wytrzymałości przy jednoczesnym spadku plastyczności. W kolejnym przejściu materiał może wtedy łatwiej pęknąć.
Co decyduje o powodzeniu procesu
Najważniejsze są rodzaj stopu, jego stan wyjściowy, grubość lub średnica półwyrobu, prędkość odkształcania oraz sposób podparcia. Aluminium, miedź, stale niskowęglowe i stale nierdzewne mogą wymagać zupełnie innych narzędzi oraz sił, nawet gdy detal ma podobne wymiary.
Ja zawsze zaczynam od sprawdzenia podatności materiału na odkształcenie, a dopiero później dobieram prasę, walce czy matrycę. Sam fakt, że detal da się uformować na papierze, nie gwarantuje jeszcze stabilnej produkcji. Trzeba uwzględnić sprężynowanie, zużycie narzędzia, tolerancje i ewentualną obróbkę końcową.
Najważniejsze metody i ich zastosowania
Każda metoda wykorzystuje nacisk, ale sposób jego przekazania i efekt końcowy są inne. Dobór procesu zależy przede wszystkim od kształtu wyrobu, wielkości serii oraz wymaganej dokładności.
| Metoda | Jak działa | Typowe zastosowania |
|---|---|---|
| Walcowanie | Materiał przechodzi między obracającymi się walcami | Blachy, taśmy, pręty, profile i szyny |
| Kucie | Metal jest ściskany naciskiem prasy lub uderzeniami młota | Wały, korbowody, koła zębate, elementy konstrukcyjne |
| Tłoczenie | Blacha przyjmuje kształt matrycy i stempla | Obudowy, wsporniki, elementy karoserii i osłony |
| Gięcie | Zmienia się krzywizna materiału bez istotnej zmiany grubości | Profile, rury, obudowy i konstrukcje z blachy |
| Ciągnienie | Pręt, drut lub rura przechodzi przez otwór ciągadła | Druty, przewody, rury precyzyjne i pręty |
| Wyciskanie | Materiał jest przeciskany przez otwór o określonym profilu | Profile aluminiowe, rury i elementy o stałym przekroju |
Walcowanie i kucie
Walcowanie dobrze sprawdza się wtedy, gdy trzeba uzyskać długi wyrób o stałym albo stopniowo zmienianym przekroju. Wiele blach, taśm i profili powstaje właśnie w ten sposób. Proces może również przygotować półfabrykat do dalszego tłoczenia lub obróbki skrawaniem.
Kucie jest wybierane tam, gdzie liczy się odporność elementu na obciążenia dynamiczne. W czasie kucia materiał płynie zgodnie z kształtem odkuwki, dlatego metoda jest popularna przy produkcji wałów, korbowodów i części narażonych na zmęczenie. Minusem są duże siły, hałas, zużycie oprzyrządowania i konieczność późniejszego usunięcia wypływki w części procesów.
Tłoczenie, gięcie i ciągnienie
Tłoczenie jest szczególnie opłacalne przy dużych seriach identycznych detali z blachy. Jedna matryca może wykonywać wykrawanie, przetłaczanie, zaginanie i formowanie w kilku kolejnych operacjach. Przy krótkiej serii koszt wykonania oprzyrządowania może jednak przewyższyć oszczędność wynikającą z szybkiej produkcji.

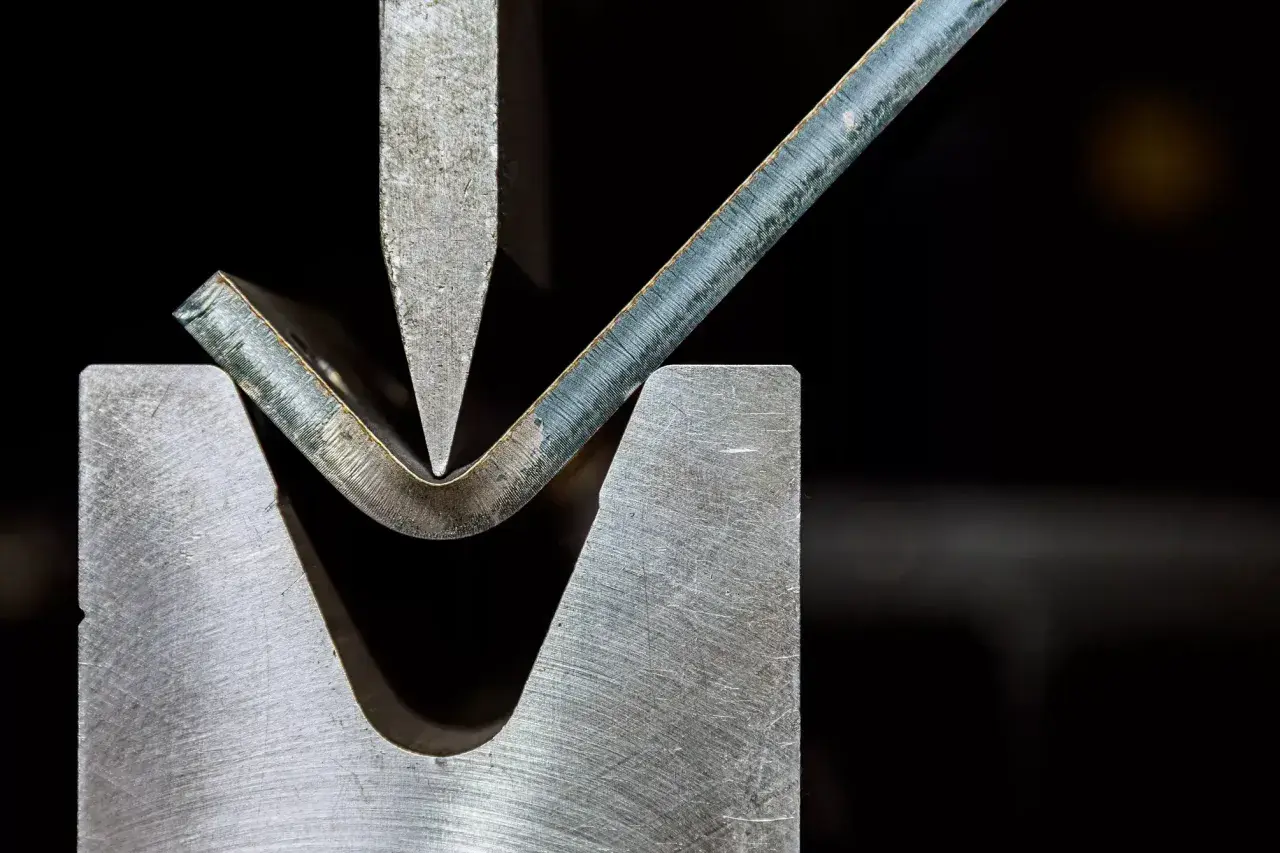

Gięcie wydaje się prostą operacją, ale w praktyce wymaga uwzględnienia sprężynowania. Po zdjęciu nacisku blacha częściowo wraca do pierwotnego kształtu, dlatego maszyna musi wykonać odpowiednią korektę kąta. Przy elementach precyzyjnych znaczenie ma także kierunek walcowania blachy, ponieważ gięcie w poprzek i wzdłuż włókien nie zawsze daje taki sam rezultat.
Ciągnienie zmniejsza przekrój pręta, drutu lub rury i jednocześnie poprawia dokładność wymiarową oraz jakość powierzchni. Im większa redukcja przekroju w jednym przejściu, tym większe ryzyko pęknięcia. Z tego powodu stosuje się kilka przejść, smarowanie i czasem wyżarzanie międzyoperacyjne.
Obróbka na zimno, ciepło i gorąco
Podział według temperatury nie jest tylko terminologią technologiczną. Temperatura wpływa na opór materiału, wielkość siły, dokładność wymiarową, jakość powierzchni oraz strukturę metalu. Granicą rozróżnienia jest zwykle temperatura rekrystalizacji, czyli poziom, przy którym w materiale mogą tworzyć się nowe, odkształcone ziarna.
| Tryb pracy | Najważniejsze zalety | Ograniczenia |
|---|---|---|
| Na zimno | Wysoka dokładność, dobra powierzchnia, umocnienie materiału | Duże siły, sprężynowanie, ryzyko pęknięć i narastania zgniotu |
| Na ciepło | Mniejszy opór odkształcenia i mniejsze obciążenie narzędzi | Wymaga kontroli temperatury i często dodatkowej obróbki |
| Na gorąco | Duże odkształcenia możliwe przy niższych siłach | Utlenianie, zgorzelina, mniejsza dokładność i zużycie energii |
Kiedy wybrać formowanie na zimno
Formowanie na zimno ma sens, gdy materiał jest wystarczająco plastyczny, a detal wymaga dokładnych wymiarów i estetycznej powierzchni. Stosuje się je między innymi przy produkcji elementów złącznych, cienkich blach, przewodów i części o niewielkich przekrojach.
Jego mocną stroną jest brak zgorzeliny oraz możliwość uzyskania dobrego wykończenia bez intensywnego czyszczenia. Trzeba jednak pilnować stopnia odkształcenia. Jeżeli materiał zaczyna twardnieć, kolejne przejście bez wyżarzania może skończyć się pęknięciem na krawędzi lub w miejscu największego rozciągania.
Dlaczego stosuje się podgrzewanie
Podgrzewanie obniża opór plastyczny metalu, więc do uzyskania tego samego kształtu potrzeba mniejszej siły. To ważne przy dużych odkuwkach, grubych półfabrykatach i stopach, które na zimno szybko tracą plastyczność.
Wyższa temperatura nie rozwiązuje jednak wszystkich problemów. Zbyt długie nagrzewanie może powodować utlenianie, rozrost ziaren albo niepożądane zmiany struktury. W praktyce liczy się nie tylko temperatura, ale też czas przebywania materiału w strefie grzania.
Jak CNC uzupełnia formowanie metalu
CNC nie jest osobną odmianą odkształcania, lecz sposobem sterowania maszyną. Najczęściej spotyka się je w prasach krawędziowych, walcarkach, wykrawarkach i centrach, które wykonują późniejsze frezowanie lub wiercenie. Program zapisuje położenie osi, kolejność operacji, siłę albo głębokość pracy narzędzia.
W przypadku gięcia blachy CNC pomaga uzyskać powtarzalny kąt i położenie kolejnych gięć. Operator nadal musi jednak prawidłowo ustawić materiał, dobrać narzędzie i uwzględnić jego zużycie. Automat powtórzy również błędnie przygotowany program, dlatego kontrola pierwszej sztuki pozostaje niezbędna.Formowanie czy frezowanie CNC
Najprostsze rozróżnienie jest takie: formowanie zmienia kształt przez przepływ materiału, a frezowanie CNC usuwa go narzędziem. Tłoczenie lub gięcie będzie zwykle korzystniejsze przy cienkich blachach i dużej liczbie powtarzalnych detali. Frezowanie daje większą swobodę przy małej serii, skomplikowanych kieszeniach, otworach i powierzchniach wymagających ścisłej kontroli.| Kryterium | Formowanie plastyczne | Obróbka skrawaniem CNC |
|---|---|---|
| Odpady materiałowe | Zwykle niewielkie | Powstają wióry i naddatek |
| Najlepsza skala produkcji | Średnia i duża seria | Jednostkowa, mała i średnia seria |
| Zmiana projektu | Może wymagać nowej matrycy | Zwykle wymaga zmiany programu i mocowania |
| Typowa zaleta | Szybkość i powtarzalność | Elastyczność oraz precyzja geometrii |
| Typowe ograniczenie | Sprężynowanie i ograniczenia matrycy | Czas obróbki i koszt usuwanego materiału |
Najlepszy efekt często daje połączenie obu technologii. Najpierw formuję półfabrykat blisko kształtu końcowego, a potem wykorzystuję CNC do wykonania otworów, gwintów, baz i powierzchni montażowych. Taki układ ogranicza ilość skrawanego materiału, ale zachowuje dokładność tam, gdzie jest naprawdę potrzebna.
Jak zaplanować proces od projektu do gotowego detalu
Dobrze zaplanowany proces zaczyna się przed wyborem maszyny. W dokumentacji trzeba określić materiał, grubość, promienie gięcia, tolerancje, kierunek włókien, wymagania powierzchniowe i sposób kontroli. Pominięcie któregoś z tych punktów często wychodzi dopiero przy pierwszej serii.
- Określ funkcję części i miejsca, które będą przenosiły obciążenia.
- Wybierz materiał oraz jego stan, na przykład miękki po wyżarzaniu albo umocniony.
- Ustal metodę formowania na podstawie geometrii, grubości i wielkości serii.
- Zaprojektuj naddatki technologiczne, otwory bazowe i kolejność operacji.
- Dobierz narzędzia oraz parametry siły, skoku, prędkości i temperatury.
- Wykonaj próbkę i sprawdź wymiary po odprężeniu materiału.
- Ustal kontrolę produkcji, zwłaszcza dla kąta gięcia, grubości i pęknięć.
W projektach seryjnych opłaca się wykonać analizę odkształceń, choćby na podstawie wcześniejszych prób, a przy trudnych geometriach także z użyciem symulacji MES. Pozwala ona przewidzieć miejsca nadmiernego rozciągania i zbyt duże pocienienie blachy. Jedna poprawka w modelu może oszczędzić wiele prób na prasie.
Przeczytaj również: Gratowanie czy gradowanie? Różnice i metody w obróbce metalu
Błędy, które szybko podnoszą koszt
- Dobranie zbyt małego promienia gięcia do danego stopu i grubości.
- Brak uwzględnienia sprężynowania w programie CNC.
- Gięcie bez sprawdzenia kierunku walcowania blachy.
- Próba wykonania całego kształtu w jednym przejściu.
- Pomijanie smarowania przy ciągnieniu i wyciskaniu.
- Kontrola wyłącznie wymiaru przed odprężeniem, bez sprawdzenia gotowej części.
Z mojego punktu widzenia najbardziej niedocenianym etapem jest próba technologiczna. Krótka seria testowa pozwala sprawdzić nie tylko sam wymiar, lecz także odkształcenia po czasie, ślady narzędzia, pęknięcia krawędzi i łatwość późniejszego montażu.
Co wybrać przy różnych typach produkcji
Nie ma jednej metody dobrej dla każdego detalu. Inaczej podejdę do pojedynczej osłony, inaczej do kilku tysięcy wsporników, a jeszcze inaczej do wału przenoszącego duży moment obrotowy.
| Przypadek | Najczęściej sensowny wybór | Dlaczego |
|---|---|---|
| Pojedyncza obudowa z blachy | Gięcie CNC i ewentualne cięcie laserowe | Niskie koszty uruchomienia i łatwe zmiany projektu |
| Duża seria cienkich wsporników | Tłoczenie na prasie | Krótki czas cyklu i dobra powtarzalność |
| Wał lub korbowód | Kucie, a potem obróbka CNC | Korzystny układ włókien i dokładne powierzchnie końcowe |
| Rura o dokładnym przekroju | Ciągnienie albo wyciskanie | Kontrola wymiaru na całej długości |
| Profil aluminiowy | Wyciskanie przez matrycę | Możliwość uzyskania złożonego, stałego przekroju |
Przy małej serii zwykle ostrożnie podchodzę do drogich matryc. Jeżeli detal można wykonać przez gięcie CNC i kilka operacji skrawania, taka ścieżka może być bardziej opłacalna mimo dłuższego czasu jednostkowego. Przy dużych wolumenach sytuacja się odwraca, bo koszt oprzyrządowania rozkłada się na wiele sztuk.
Wycena powinna uwzględniać nie tylko czas pracy maszyny. Trzeba doliczyć przygotowanie programu, materiał, narzędzia, próby, kontrolę jakości, ewentualne wyżarzanie i obróbkę końcową. Najtańsza operacja jednostkowa nie zawsze oznacza najtańszy cały wyrób.
Jak ocenić gotowy element i uniknąć reklamacji
Kontrola nie powinna kończyć się na zmierzeniu długości i szerokości. Warto sprawdzić kąt, promień, płaskość, grubość w miejscu największego rozciągania oraz stan krawędzi. Przy częściach pracujących pod obciążeniem znaczenie ma także obecność mikropęknięć, zadziorów i śladów nadmiernego nacisku.
Do prostych detali wystarczą suwmiarka, kątownik, sprawdzian i wzorzec promienia. Przy bardziej wymagających elementach potrzebne są przyrządy pomiarowe, pomiar współrzędnościowy albo badania powierzchniowe. Metoda pomiaru musi pasować do funkcji części, bo innej kontroli wymaga osłona, a innej element przekładni.
Jeśli po gięciu wymiar zmienia się między pierwszą a dziesiątą sztuką, trzeba sprawdzić zużycie narzędzia, temperaturę materiału, pozycjonowanie oraz stabilność programu CNC. Powtarzalność nie wynika wyłącznie z automatyzacji. Tworzą ją razem materiał, maszyna, oprzyrządowanie i sposób kontroli.
Jak dobrać technologię, żeby metal pracował na korzyść detalu
Najrozsądniejszy wybór zaczyna się od pytania, czy ważniejsza jest elastyczność, szybkość produkcji, wytrzymałość czy dokładność wybranych powierzchni. Walcowanie, kucie, tłoczenie i ciągnienie pozwalają efektywnie zmieniać kształt materiału, natomiast CNC dobrze uzupełnia je tam, gdzie potrzebne są precyzyjne otwory, gwinty i bazy.
Najwięcej problemów powoduje zwykle nie sama maszyna, lecz zbyt późne uwzględnienie technologii w projekcie. Odpowiedni promień, kierunek walcowania, kolejność operacji i próba pierwszej sztuki często dają większą poprawę niż zakup bardziej zaawansowanego urządzenia. Dlatego przy każdym nowym detalu zaczynam od funkcji części i warunków jej pracy, a dopiero później wybieram sposób formowania.
