Dobrze dobrane centrum obróbcze potrafi połączyć frezowanie, wiercenie, gwintowanie i wykańczanie detalu w jednym zamocowaniu. Wyjaśniam, jak działa taka maszyna, czym różnią się jej najważniejsze odmiany, na jakie parametry patrzeć przy zakupie oraz jakie koszty i ograniczenia trzeba uwzględnić w warsztacie.
Najważniejsze informacje o wyborze maszyny CNC
- Jedno zamocowanie ogranicza liczbę przezbrojeń i poprawia powtarzalność wymiarów.
- 3 osie wystarczą do wielu prostych detali, natomiast 4 i 5 osi ułatwia obróbkę powierzchni przestrzennych.
- Pionowa konstrukcja jest najbardziej uniwersalna, pozioma lepiej radzi sobie z produkcją seryjną, a bramowa z dużymi elementami.
- Parametry wrzeciona, sztywność, zakres roboczy i magazyn narzędzi często mają większe znaczenie niż sama liczba osi.
- Ceny zaczynają się od kilkudziesięciu tysięcy złotych za starsze maszyny używane i rosną do kilkuset tysięcy za wyposażenie przemysłowe.
Co naprawdę robi ta maszyna
Najprościej mówiąc, jest to sterowana numerycznie obrabiarka, która wykonuje kilka operacji bez wyjmowania detalu ze stołu. Program CNC określa ruchy osi, obroty wrzeciona, posuw oraz kolejność użycia narzędzi, a operator przygotowuje mocowanie, narzędzia i parametry procesu.
W praktyce jeden cykl może obejmować planowanie powierzchni, frezowanie kieszeni, wiercenie otworów i gwintowanie. To właśnie ograniczenie ręcznego przekładania elementu daje największą przewagę nad klasyczną frezarką. Mniej ustawień oznacza mniej okazji do błędu i krótszy czas przygotowania produkcji.
| Element maszyny | Za co odpowiada | Znaczenie w pracy |
|---|---|---|
| Wrzeciono | Napędza frez, wiertło lub gwintownik | Wpływa na moc, obroty, moment i jakość powierzchni |
| Osie X, Y, Z | Określają ruch narzędzia lub stołu | Wyznaczają zakres i geometrię możliwej obróbki |
| Magazyn narzędzi | Automatycznie zmienia narzędzia | Skraca przezbrojenie i pozwala wykonać więcej operacji w cyklu |
| Sonda pomiarowa | Wykrywa położenie detalu lub mierzy narzędzie | Zmniejsza ryzyko błędów ustawienia |
| Układ chłodzenia | Odprowadza ciepło i wypłukuje wióry | Chroni narzędzie oraz stabilizuje proces |
Sam kod G nie gwarantuje dobrego rezultatu. Potrzebne są jeszcze poprawny model CAD/CAM, właściwy postprocesor, dobrze zmierzone narzędzia i stabilne mocowanie. Właśnie te elementy początkujący często oceniają zbyt pobieżnie, skupiając się wyłącznie na cenie lub maksymalnej prędkości przesuwu.
Pionowe, poziome czy wieloosiowe
Nie ma jednej konstrukcji najlepszej dla każdego zakładu. Ja zaczynam od rodzaju detalu, materiału i liczby operacji, a dopiero później porównuję konkretne modele.
| Typ | Najmocniejsze strony | Typowe zastosowanie | Ograniczenia |
|---|---|---|---|

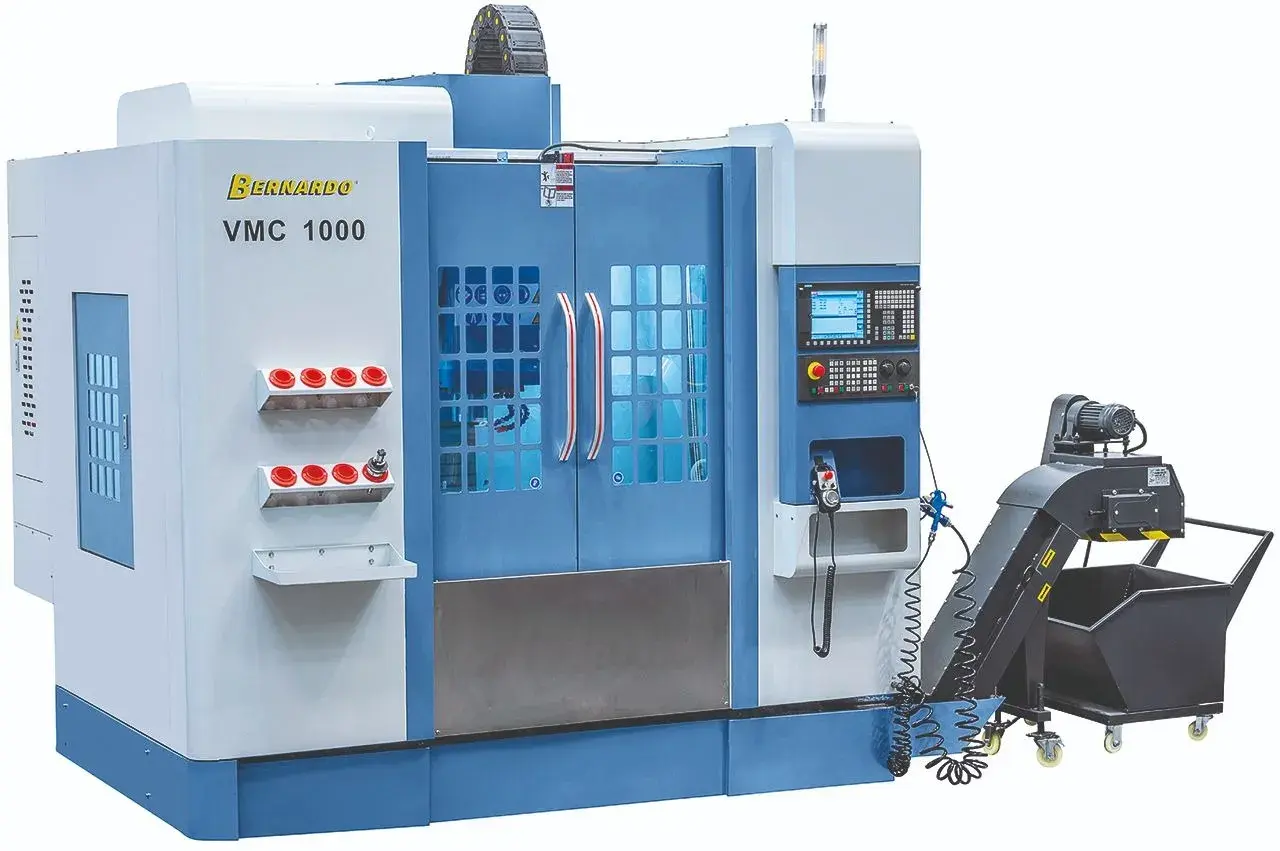

| Pionowe | Uniwersalność, łatwy dostęp do stołu, szeroka oferta narzędzi | Detale stalowe, aluminiowe, prototypy i krótkie serie | Słabsze odprowadzanie wiórów przy głębokich kieszeniach |
| Poziome | Dobry odbiór wióra i wygodna obróbka kilku stron | Produkcja seryjna średnich i dużych detali | Wyższy koszt oraz większe wymagania dotyczące miejsca |
| Bramowe | Duże pole pracy i możliwość obróbki długich elementów | Konstrukcje, formy, płyty, elementy wielkogabarytowe | Większa przestrzeń zabudowy i koszt instalacji |
| 4- lub 5-osiowe | Obróbka wielu stron i powierzchni skośnych w jednym ustawieniu | Formy, łopatki, części lotnicze, skomplikowane detale 3D | Droższe programowanie, narzędzia i obsługa |
Trzy osie wystarczą do większości prostych prac płaskich, otworów i kieszeni. Czwarta oś może obracać detal lub narzędzie, natomiast pięć osi umożliwia ustawianie narzędzia pod zmiennym kątem. Trzeba jednak odróżnić osie pozycjonowane od ciągłych, które poruszają się równocześnie podczas skrawania.
Pięć osi nie jest automatycznie lepszym wyborem. Jeśli firma wykonuje głównie proste wsporniki i płytki, dodatkowa kinematyka może tylko podnieść koszt zakupu, programowania i serwisu. Przy produkcji form, wirników albo detali wymagających dostępu z wielu stron różnica będzie natomiast bardzo wyraźna.
Jak dobrać maszynę do konkretnej produkcji
Zacznij od detalu, nie od katalogu
Przed rozmową z dostawcą przygotowałbym listę co najmniej kilkunastu reprezentatywnych części. Powinny obejmować zarówno najczęściej wykonywane elementy, jak i te, które mają największe gabaryty, najtrudniejszą geometrię oraz najwyższe wymagania dokładności.
- Materiał określa potrzebną moc, moment obrotowy i rodzaj chłodzenia.
- Wymiary detalu trzeba porównać z rzeczywistym zakresem X, Y i Z, a nie tylko z rozmiarem stołu.
- Masa elementu musi mieścić się w nośności stołu razem z uchwytem i oprzyrządowaniem.
- Liczba operacji podpowiada, jak duży magazyn narzędzi będzie potrzebny.
- Wymagana dokładność decyduje o znaczeniu sond, kompensacji temperatury i jakości prowadnic.
- Wielkość serii wpływa na sens zakupu palet, automatycznego załadunku i dodatkowych systemów pomiarowych.
Wrzeciono musi pasować do materiału
Do aluminium i małych frezów przydają się wysokie obroty, ale ciężka obróbka stali wymaga przede wszystkim odpowiedniego momentu przy niższych prędkościach. Sama liczba obrotów maksymalnych nie mówi więc, czy maszyna poradzi sobie z planowaniem dużą głowicą.
Przy wyborze sprawdzam krzywą mocy i momentu, rodzaj stożka narzędziowego, sposób chłodzenia oraz dostępność oprawek. W zakładzie pracującym na co dzień ważny jest również czas rozruchu, łatwość serwisu i możliwość szybkiej wymiany wrzeciona.
Przeczytaj również: Gratowanie czy gradowanie? Różnice i metody w obróbce metalu
Nie pomijaj wyposażenia pomocniczego
Automatyczna wymiana narzędzi, sonda detalu, pomiar narzędzia, chłodzenie przez wrzeciono i filtr mgły olejowej mogą mocno zmienić wydajność całego stanowiska. Nie każde wyposażenie trzeba kupować od razu, ale późniejsza rozbudowa bywa droga albo technicznie niemożliwa.

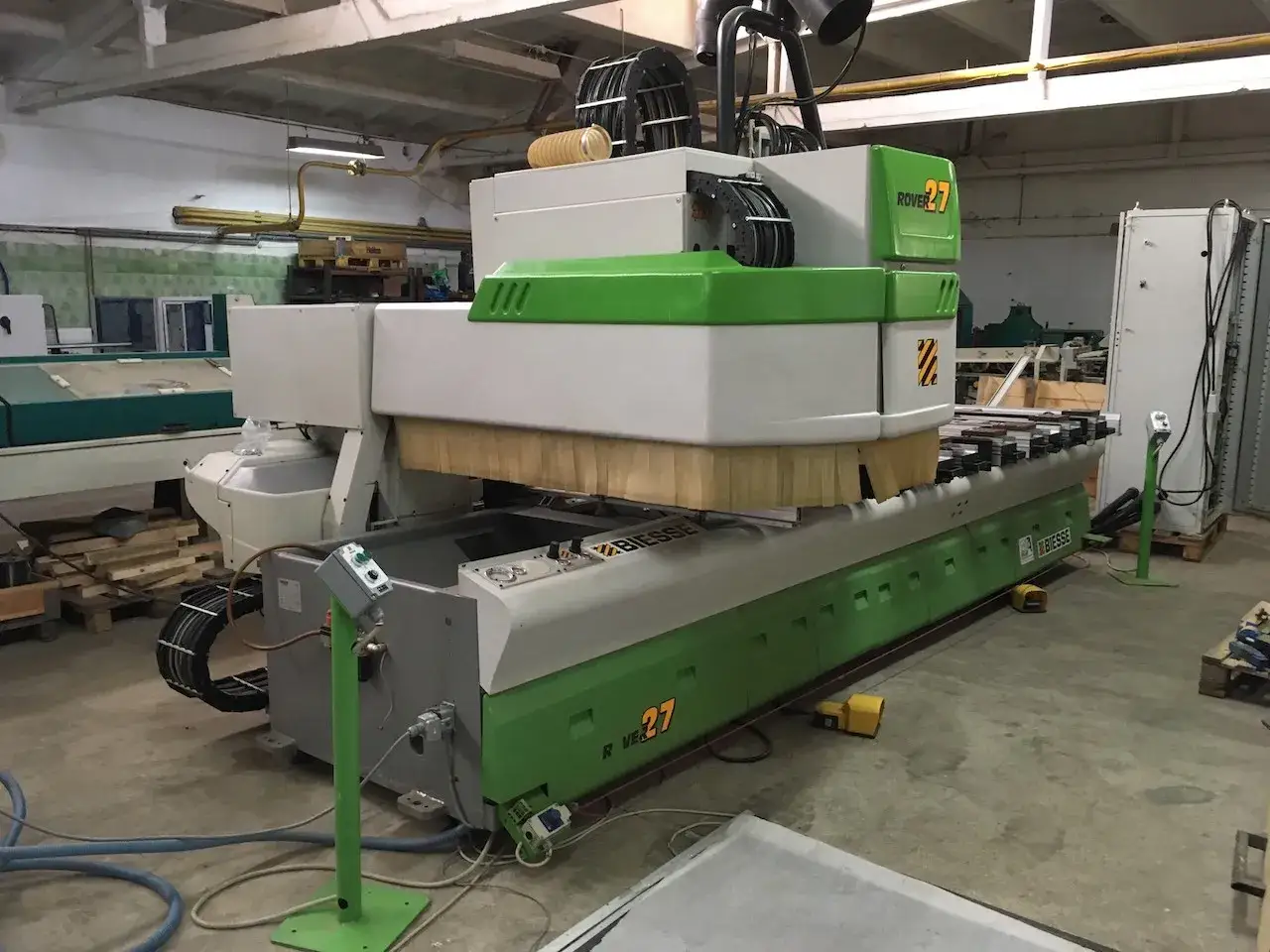

W przypadku drewna, płyt i tworzyw równie ważny jest stół podciśnieniowy oraz sprawny odciąg wiórów. Dla metalu większe znaczenie mają sztywne mocowanie, chłodziwo, transporter wiórów i odpowiednie zabezpieczenie przed ich gromadzeniem.
Co zyskuje zakład, a gdzie pojawiają się ograniczenia
Typowy proces wygląda następująco. Najpierw przygotowuje się model i ścieżkę narzędzia, później ustawia bazę detalu, mierzy narzędzia, uruchamia program z bezpiecznym najazdem i dopiero po kontroli pierwszej sztuki przechodzi do serii.
- Projekt CAD opisuje geometrię części.
- Program CAM zamienia model na ścieżki narzędzia.
- Ustawienie baz określa położenie materiału względem układu współrzędnych.
- Obróbka próbna pozwala sprawdzić kolizje, wymiary i jakość powierzchni.
- Kontrola pierwszej sztuki potwierdza, że proces nadaje się do powtarzania.
Największą korzyścią jest powtarzalność i skrócenie liczby operacji pomocniczych. Maszyna dobrze sprawdza się przy prototypach, krótkich seriach, produkcji części zamiennych, form, uchwytów, elementów meblowych i części maszyn.
Ograniczeniem pozostaje czas programowania, koszt narzędzi i konieczność zatrzymania procesu w razie złego ustawienia. Przy jednym prostym detalu klasyczna frezarka może być szybsza i tańsza. CNC zaczyna wyraźnie wygrywać wtedy, gdy liczy się dokładność, powtarzalność albo wiele operacji w jednej sztuce.
Ile kosztuje zakup i utrzymanie
Rynek jest bardzo zróżnicowany. W 2026 roku starsze, używane pionowe maszyny można znaleźć za około 35-70 tys. zł, ale ich stan techniczny, sterowanie i dostępność części wymagają dokładnej weryfikacji.
| Rozwiązanie | Orientacyjny poziom ceny | Dla kogo |
|---|---|---|
| Starsza maszyna używana | 35-70 tys. zł | Mały warsztat, proste detale, ograniczony budżet |
| Profesjonalna maszyna używana | 100-350 tys. zł | Produkcja usługowa i seryjna |
| Kompaktowa maszyna nowa | 50-150 tys. zł | Edukacja, prototypownia, małe elementy |
| Przemysłowe centrum nowe | Od około 200 tys. zł wzwyż | Stała produkcja i wymagająca obróbka |
To są jedynie poziomy orientacyjne, zwykle zależne od konfiguracji i tego, czy cena obejmuje podatek. Do budżetu trzeba doliczyć transport, posadowienie, instalację elektryczną, szkolenie, oprogramowanie CAM, uchwyty, oprawki, frezy, sondy oraz serwis.
Przy maszynie używanej sprawdziłbym przede wszystkim liczbę godzin pracy, luzy osi, stan śrub kulowych, wrzeciono i historię serwisową. Test na zimno nie wystarcza. Warto wykonać pomiar geometrii, sprawdzić dokładność interpolacji i obejrzeć detal wykonany na miejscu.
Błędy, które najczęściej psują inwestycję
Pierwszy błąd to zakup na podstawie maksymalnych parametrów z katalogu. Szybki posuw nie oznacza krótkiego czasu cyklu, jeśli maszyna długo zmienia narzędzia, ma mały magazyn albo wymaga częstego ręcznego ustawiania.
- Zbyt mały zakres osi Z ogranicza pracę z wysokimi detalami i uchwytami.
- Brak odpowiedniego CAM sprawia, że potencjał 4 lub 5 osi pozostaje niewykorzystany.
- Niedopasowany stożek narzędziowy komplikuje zakupy i zwiększa koszty oprzyrządowania.
- Pomijanie sztywności prowadzi do drgań, gorszej powierzchni i szybkiego zużycia frezów.
- Zakup bez serwisu lokalnego może oznaczać długie przestoje przy awarii.
- Brak miejsca na wióry i chłodziwo pogarsza warunki pracy oraz utrudnia utrzymanie porządku.
Nie oszczędzałbym też na bezpieczeństwie. Przed uruchomieniem trzeba sprawdzić osłony, blokady drzwi, wyłączniki awaryjne, instrukcję, deklarację zgodności CE i sposób odprowadzania wiórów. Operator powinien znać procedurę bezpiecznego zatrzymania maszyny, a nie tylko obsługę sterownika.
Najlepsza maszyna zaczyna się od dobrze opisanego detalu
Przed zakupem przygotowałbym kartę procesu z materiałem, wymiarami, tolerancjami, liczbą operacji, czasem cyklu i wymaganymi narzędziami. Taki dokument szybko pokaże, czy potrzebne jest rozwiązanie 3-osiowe, obrotowa czwarta oś, czy pełna obróbka 5-osiowa.
Moja praktyczna zasada jest prosta: lepiej kupić sztywną, dobrze serwisowaną maszynę z sensownym wyposażeniem niż efektowny model, którego możliwości nie da się wykorzystać. O wyniku decyduje cały proces, czyli konstrukcja, narzędzia, program, mocowanie i operator, a nie sama etykieta CNC.
