Gdy zwykłe wiertło ślizga się po betonie, porcelanie albo hartowanej stali, problemem często nie jest sama wiertarka, lecz źle dobrane narzędzie. Wiertło widiowe, czyli wyposażone w końcówkę z węglika spiekanego, pozwala obrabiać twarde i ścierne materiały, ale wymaga odpowiedniej geometrii, stabilnego prowadzenia oraz właściwych obrotów. Poniżej wyjaśniam, jakie są jego odmiany, kiedy sprawdzi się w warsztacie i CNC oraz jak uniknąć kosztownego ukruszenia płytki.
Dobre wiertło widiowe działa wtedy, gdy pasuje do materiału i maszyny
- Węglik spiekany zapewnia wysoką odporność na ścieranie, ale jest bardziej kruchy niż stal HSS.
- Do betonu i muru wybiera się końcówki udarowe, a do CNC najczęściej wiertła pełnowęglikowe lub z lutowaną płytką.
- Stabilne mocowanie obrabiarki i przedmiotu ma większe znaczenie niż sama wysoka twardość narzędzia.
- Obroty i posuw trzeba dobierać z katalogu producenta do średnicy, materiału i sposobu chłodzenia.
- Porcelana, szkło i kompozyty mogą wymagać narzędzia diamentowego zamiast typowego wiertła z węglikiem.
Co wyróżnia wiertło z węglikiem spiekanym
Potoczna nazwa „widiowe” pochodzi od określenia węglika wolframu, często oznaczanego jako HM albo VHM. Końcówka może być małą płytką lutowaną do stalowego korpusu albo stanowić integralną część całego narzędzia. W obu przypadkach chodzi o uzyskanie bardzo twardej krawędzi, która długo zachowuje zdolność skrawania.
Sam węglik nie jest jednak niezniszczalny. Ma dużą odporność na zużycie, lecz słabiej znosi uderzenia, bicie wrzeciona i nagłe zmiany obciążenia. Z mojego doświadczenia wynika, że większość uszkodzeń nie wynika z „wadliwego wiertła”, tylko z luźnego uchwytu, krzywego wejścia w materiału albo zbyt agresywnego posuwu.
Gdzie takie narzędzie ma sens

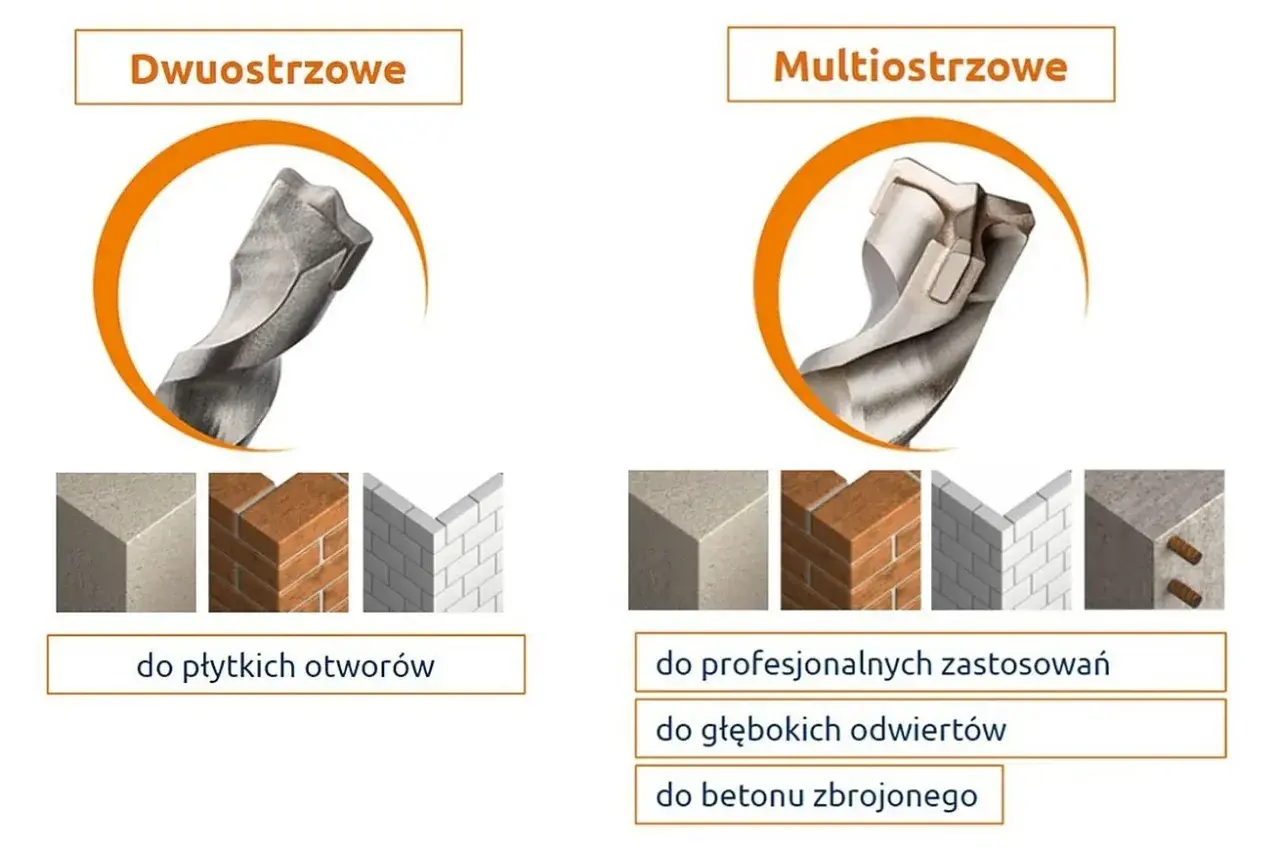

- Beton, cegła i kamień przy użyciu wierteł z końcówką przeznaczoną do pracy udarowej.
- Żeliwo i materiały ścierne, w których zwykłe HSS szybko traci krawędź.
- Hartowana stal, ale wyłącznie przy sztywnej wiertarce lub obrabiarce i odpowiedniej geometrii.
- Laminaty, PCB i kompozyty, szczególnie w postaci małych wierteł pełnowęglikowych do CNC.
- Płytki ceramiczne, jeżeli producent narzędzia dopuszcza konkretny typ ceramiki.
Nie traktowałbym go jako uniwersalnego zamiennika dla każdego wiertła. Do miękkiej stali konstrukcyjnej, drewna czy aluminium często lepiej sprawdzi się dobrze dobrane HSS, ponieważ jest tańsze i bardziej odporne na przypadkowe uderzenie.
Rodzaj końcówki dobierz do materiału, nie do samej nazwy
Najczęstszy błąd przy zakupie polega na tym, że ktoś wybiera produkt opisany jako „widiowy”, ale nie sprawdza jego przeznaczenia. Końcówka do muru, wiertło do metalu i mikro wiertło CNC mogą być wykonane z podobnie twardego materiału, lecz mają zupełnie inną geometrię oraz sposób pracy.
| Typ narzędzia | Najlepsze zastosowanie | Tryb pracy | Najważniejsze ograniczenie |
|---|---|---|---|
| Wiertło udarowe z płytką HM | Beton, cegła, pustak, mur | Udar lub obrót, zgodnie z oznaczeniem | Nie nadaje się do precyzyjnego wiercenia w metalu |
| Wiertło z lutowaną płytką z węglika | Żeliwo, wybrane stale, materiały ścierne | Bez udaru, stabilne prowadzenie | Końcówka może się ukruszyć przy przechyleniu |
| Wiertło pełnowęglikowe VHM | Precyzyjne otwory w CNC, stale i kompozyty | Wysokie obroty, kontrolowany posuw | Wymaga sztywnego wrzeciona i dobrego uchwytu |
| Wiertło z końcówką z węglika do ceramiki | Miększe płytki i glazura | Zwykle bez udaru | Do gresu i porcelany często lepszy jest diament |
Przy betonie kluczowy jest kształt płytki i sposób odprowadzania urobku. W systemach SDS końcówka jest projektowana do znoszenia udaru, dlatego nie należy zastępować jej przypadkowym wiertłem do metalu z węglikową płytką. Takie narzędzie może pęknąć już przy pierwszym mocniejszym uderzeniu.
W obróbce metalu patrzę przede wszystkim na twardość materiału, jego ciągliwość i sztywność układu. Węglik dobrze radzi sobie z wysoką temperaturą i zużyciem, ale stal nierdzewna, tytan oraz stale hartowane wymagają geometrii przeznaczonej konkretnie do danej grupy materiałowej.
Jak wiercić, żeby nie przegrzać i nie ukruszyć końcówki
Przed rozpoczęciem pracy mocuję detal tak, aby nie mógł się obrócić ani unieść na wyjściu wiertła. Przy małych średnicach wystarczy sztywny imadło lub uchwyt maszynowy, ale przy większych otworach luźno położony element jest realnym zagrożeniem i niemal pewnym źródłem złej geometrii otworu.
Przygotowanie otworu
- Zaznacz miejsce i wykonaj punkt centrujący, jeśli geometria narzędzia tego wymaga.
- Sprawdź bicie uchwytu oraz stan krawędzi skrawających.
- Ustaw detal prostopadle do osi wrzeciona.
- Dobierz chłodzenie lub ciecz skrawającą do materiału.
- Rozpocznij od parametrów katalogowych, a korekty wprowadzaj małymi krokami.
W CNC prędkość obrotową można obliczyć ze wzoru n = 1000 × Vc / π × D, gdzie Vc oznacza prędkość skrawania w metrach na minutę, a D średnicę wiertła w milimetrach. Dla przykładu przy Vc wynoszącym 80 m/min i średnicy 8 mm otrzymamy około 3180 obr./min. To tylko punkt startowy, bo konkretne wartości zależą od gatunku węglika, powłoki, głębokości otworu i chłodzenia.
Zbyt wysokie obroty powodują przegrzewanie i szybkie stępienie krawędzi. Zbyt mały posuw także jest niebezpieczny, ponieważ narzędzie zaczyna trzeć zamiast skrawać, a materiał może się umacniać. W praktyce szukam takiego ustawienia, przy którym powstaje regularny wiór lub kontrolowany urobek, a dźwięk pracy nie zmienia się gwałtownie.
Chłodzenie i wycofywanie
Przy głębokich otworach trzeba skutecznie usuwać wióry. Wiertło pełnowęglikowe z wewnętrznym doprowadzeniem chłodziwa jest bardzo dobrym rozwiązaniem w produkcji seryjnej, natomiast przy prostszej maszynie można stosować cykl przerywany, o ile producent narzędzia go dopuszcza.
Nie wycofuję narzędzia gwałtownie z rozgrzanego otworu i nie polewam go zimną cieczą bez sprawdzenia zaleceń. Szok termiczny może doprowadzić do pęknięcia płytki, zwłaszcza gdy narzędzie jest już zużyte albo ma mikrouszkodzenia.
Wiertło widiowe w CNC wymaga sztywnego układu
Na obrabiarce CNC najwięcej korzyści daje narzędzie pełnowęglikowe. Umożliwia ono pracę z wysokimi obrotami, dobrą powtarzalność i precyzyjne prowadzenie otworu, ale tylko wtedy, gdy wrzeciono, oprawka i detal tworzą stabilny układ. Przy biciu rzędu kilku setnych milimetra małe wiertło może zostać uszkodzone szybciej niż zwykłe HSS.
Do seryjnego wiercenia wybieram narzędzia z określoną powłoką i geometrią do konkretnego materiału. Powłoki takie jak TiAlN lub AlTiN mogą poprawić odporność cieplną przy obróbce stali, ale sama powłoka nie naprawi złego posuwu, niewłaściwego kąta wierzchołkowego ani problemu z odprowadzaniem wióra.
Przeczytaj również: Program do CNC - Jaki wybrać i jak uniknąć błędów?
Otwory przelotowe i nieprzelotowe
Przy otworze przelotowym zwalniam posuw przed wyjściem z materiału, ponieważ właśnie wtedy rośnie ryzyko wyrwania krawędzi i uszkodzenia płytki. W otworze nieprzelotowym pilnuję głębokości roboczej oraz miejsca na wióry. Nie wykorzystuję całej długości rowka bez sprawdzenia, czy narzędzie jest do tego przeznaczone.
Wiercenie punktowe pełnowęglikowym wiertłem nie zawsze jest dobrym pomysłem. Jeśli detal ma nierówną powierzchnię, lepiej przygotować gniazdo krótkim wiertłem centrującym lub zastosować narzędzie o odpowiedniej geometrii. Takie przygotowanie często daje większą poprawę jakości niż samo zwiększanie obrotów.
Najczęstsze błędy skracające życie narzędzia
Pierwszy błąd to używanie jednego typu wiertła do betonu, metalu i ceramiki. Nawet jeśli końcówka jest wykonana z węglika spiekanego, jej kształt, kąt natarcia i sposób mocowania mogą być przeznaczone wyłącznie do jednego zastosowania.
- Praca z udarem w metalu może ukruszyć płytkę lub zniszczyć krawędź skrawającą.
- Brak mocowania detalu powoduje szarpnięcie, przekoszenie i często złamanie cienkiego wiertła.
- Za mały posuw sprzyja tarciu, przegrzewaniu i umacnianiu powierzchni materiału.
- Za duży posuw przeciąża ostrze i może wyłamać końcówkę przy wejściu lub wyjściu.
- Stępione narzędzie nie powinno być ratowane dalszym zwiększaniem nacisku.
- Nieprawidłowy uchwyt powoduje bicie, które jest szczególnie groźne dla węglika.
Jeśli krawędź jest wyszczerbiona, a otwór ma stożkowate wejście, najpierw sprawdzam bicie i mocowanie. Gdy pojawiają się przebarwienia cieplne, problemem jest zwykle chłodzenie albo zbyt duża prędkość skrawania. Takie objawy są sygnałem do zatrzymania procesu, a nie do dalszego dociskania narzędzia.
Do sporadycznej pracy ręcznej kupiłbym raczej solidne wiertło z lutowaną płytką niż delikatne VHM. Do dużej liczby powtarzalnych otworów na sztywnej obrabiarce wybrałbym pełny węglik, ponieważ wyższa cena jednostkowa może zwrócić się przez krótszy czas cyklu i stabilniejszą jakość otworów.
Jak rozsądnie wybrać narzędzie do konkretnego zadania
Przed zakupem zapisuję pięć informacji: materiał, średnicę, głębokość, rodzaj maszyny oraz oczekiwaną dokładność. Dopiero na tej podstawie porównuję długość roboczą, liczbę rowków, kąt wierzchołkowy, powłokę i sposób chłodzenia.
| Warunki pracy | Rozsądny wybór | Na co uważać |
|---|---|---|
| Jednorazowy otwór w murze | Wiertło udarowe z płytką HM | Dobrać uchwyt SDS lub walcowy zgodnie z wiertarką |
| Kilka otworów w żeliwie | Wiertło do metalu z końcówką węglikową | Unikać przechylenia i kontrolować temperaturę |
| Setki otworów w CNC | Wiertło pełnowęglikowe z chłodzeniem | Ustawić parametry według katalogu narzędzia |
| Cienka płytka ceramiczna | Końcówka do ceramiki lub narzędzie diamentowe | Wyłączyć udar i ograniczyć nacisk |
| Hartowana stal powyżej około 45 HRC | Specjalistyczne wiertło VHM lub narzędzie do materiałów hartowanych | Potrzebna jest sztywna maszyna i stabilne chłodzenie |
Nie kieruję się wyłącznie najniższą ceną zestawu. Tanie narzędzie może wystarczyć do kilku otworów w miękkim murze, ale przy CNC liczy się powtarzalność, dokumentacja parametrów i możliwość kontroli zużycia. W tym przypadku karta katalogowa producenta jest ważniejsza niż uniwersalny opis sprzedawcy.
Mały detal, który często decyduje o wyniku
Po wykonaniu otworu sprawdzam nie tylko jego średnicę, lecz także stan wejścia i wyjścia, chropowatość oraz ewentualne przypalenia. Gdy otwór ma być użyty pod gwint, łożysko albo kołek, nawet niewielkie bicie może później powodować problemy montażowe.
Najkrócej mówiąc, wiertło z węglikiem spiekanym jest świetnym narzędziem do twardych i ściernych materiałów, lecz nie wybacza przypadkowego ustawienia. Dobrze dobrana geometria, sztywny uchwyt, właściwe parametry i spokojne prowadzenie dają znacznie lepszy efekt niż samo kupienie „najtwardszego” modelu.
