Gdy trzeba szybko przygotować dokładny rysunek techniczny, wyciąć kształt z folii albo obrobić płytę MDF, zwykła drukarka czy ręczne narzędzia przestają wystarczać. Właśnie wtedy pojawia się ploter, czyli sterowane komputerem urządzenie prowadzące narzędzie lub głowicę po zaplanowanej trajektorii. Wyjaśniam, czym różnią się plotery drukujące, tnące i CNC, jak działają oraz do jakich prac najlepiej je wykorzystać.
Najważniejsze informacje o ploterach w jednym miejscu
- Ploter wykonuje ruchy zgodnie z cyfrowym projektem zapisanym w komputerze.
- Ploter drukujący nanosi atrament, a tnący, frezujący lub plazmowy obrabia materiał.
- CNC oznacza komputerowe sterowanie ruchem narzędzia po określonych osiach.
- Dobór urządzenia zależy od materiału, wymiarów detalu i wymaganej dokładności.
- Najczęstszy błąd to wybór maszyny na podstawie samej mocy, bez sprawdzenia konstrukcji i oprogramowania.
Ploter nie jest jedną konkretną maszyną
Najprościej mówiąc, ploter to urządzenie, które porusza narzędziem lub głowicą według współrzędnych zapisanych w pliku. Dawne plotery kreśliły linie pisakiem, dlatego wykorzystywano je przede wszystkim do rysunków CAD, map i dokumentacji technicznej. Dzisiejsze konstrukcje mogą również drukować, wycinać, grawerować, frezować albo przecinać metal.
To właśnie dlatego samo słowo „ploter” nie mówi jeszcze, do czego sprzęt służy. Inne wymagania ma urządzenie do wydruku baneru, inne ploter tnący do folii, a jeszcze inne ciężka maszyna CNC do obróbki płyt meblowych. W praktyce zawsze sprawdzam najpierw rodzaj narzędzia roboczego, a dopiero później nazwę handlową urządzenia.
| Rodzaj plotera | Co wykonuje | Typowe zastosowanie |
|---|---|---|
| Drukujący | Naniesienie atramentu na papier, folię lub inne podłoże | Plany, plakaty, banery, grafika reklamowa |
| Tnący | Cięcie nożem po obrysie projektu | Folie samoprzylepne, naklejki, szablony |
| Frezujący CNC | Usuwanie materiału za pomocą obracającego się frezu | Drewno, MDF, tworzywa, aluminium |
| Laserowy | Cięcie lub znakowanie wiązką lasera | Sklejka, akryl, skóra, grawerowanie |
| Plazmowy CNC | Cięcie przewodzących materiałów łukiem plazmowym | Blachy stalowe i inne metale |
W języku potocznym ploter bywa utożsamiany z drukarką wielkoformatową, ale w branży obróbki i automatyki często oznacza po prostu maszynę CNC do pracy na płaskim materiale. To ważne rozróżnienie, ponieważ ploter frezujący nie drukuje wzoru, tylko mechanicznie usuwa jego fragmenty.
Jak urządzenie zamienia projekt w gotowy element
Praca zaczyna się od przygotowania projektu w programie graficznym, CAD lub systemie CAM. Projekt zawiera geometrię detalu, a w przypadku obróbki CNC także informacje o narzędziu, głębokości skrawania, prędkości posuwu i kolejności operacji.

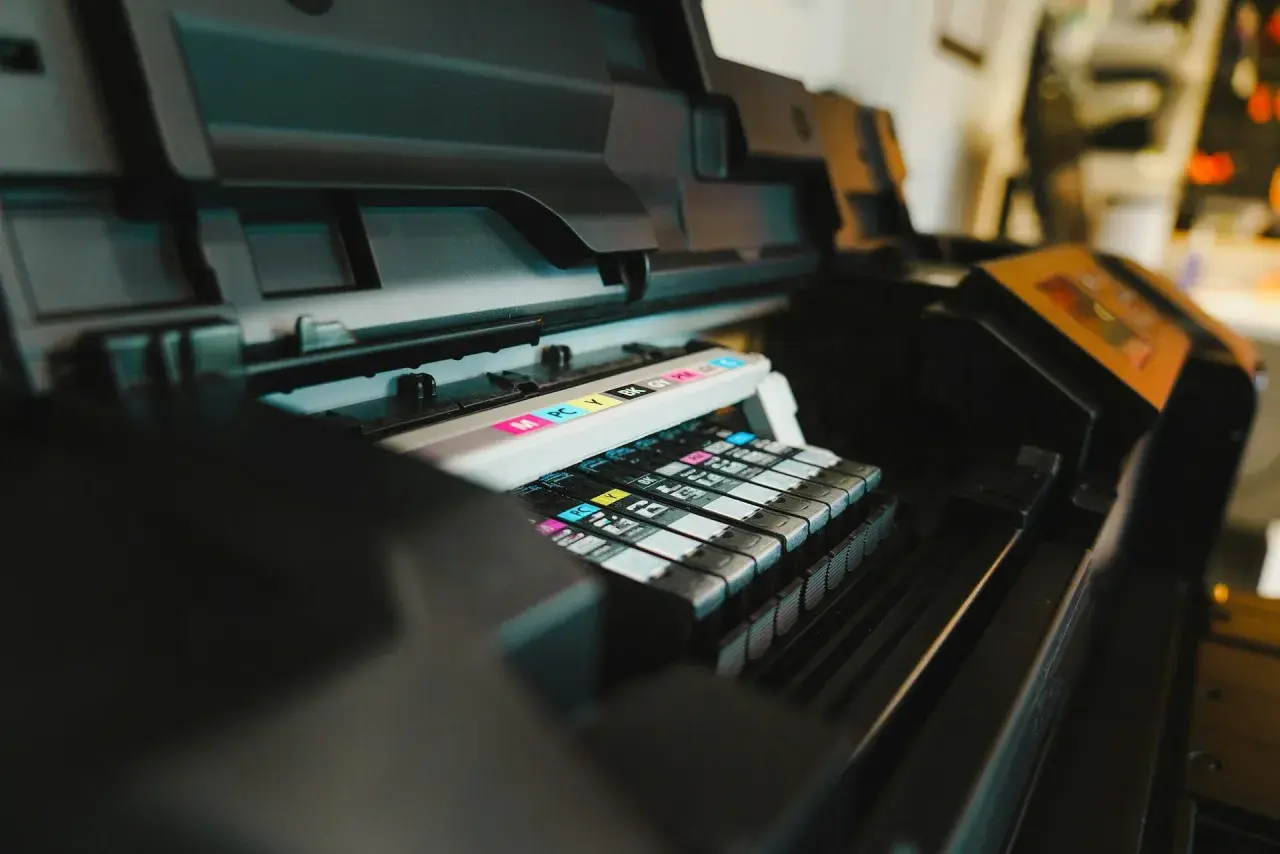

W ploterze drukującym głowica przesuwa się nad materiałem i nanosi atrament. W modelu tnącym nóż zmienia kierunek oraz nacisk, aby przeciąć folię, ale nie uszkodzić podkładu. Ploter frezujący wykonuje ruch w osiach X, Y i Z, gdzie dwie pierwsze odpowiadają za położenie na stole, a trzecia za wysokość narzędzia.
Od pliku do obróbki
- Przygotowanie geometrii i ustawienie wymiarów detalu.
- Dobór narzędzia oraz parametrów pracy.
- Przeniesienie projektu do sterownika plotera.
- Ułożenie i zamocowanie materiału na stole.
- Ustalenie punktu zerowego oraz wykonanie próby.
- Realizacja cięcia, frezowania, grawerowania lub druku.
W obróbce CNC trzeba też odróżnić prędkość posuwu od prędkości obrotowej wrzeciona. Posuw określa, jak szybko narzędzie przesuwa się po materiale, a obroty mówią, jak szybko obraca się frez. Ustawienie tylko jednego z tych parametrów nie gwarantuje poprawnego cięcia.
Ploter CNC w obróbce materiałów

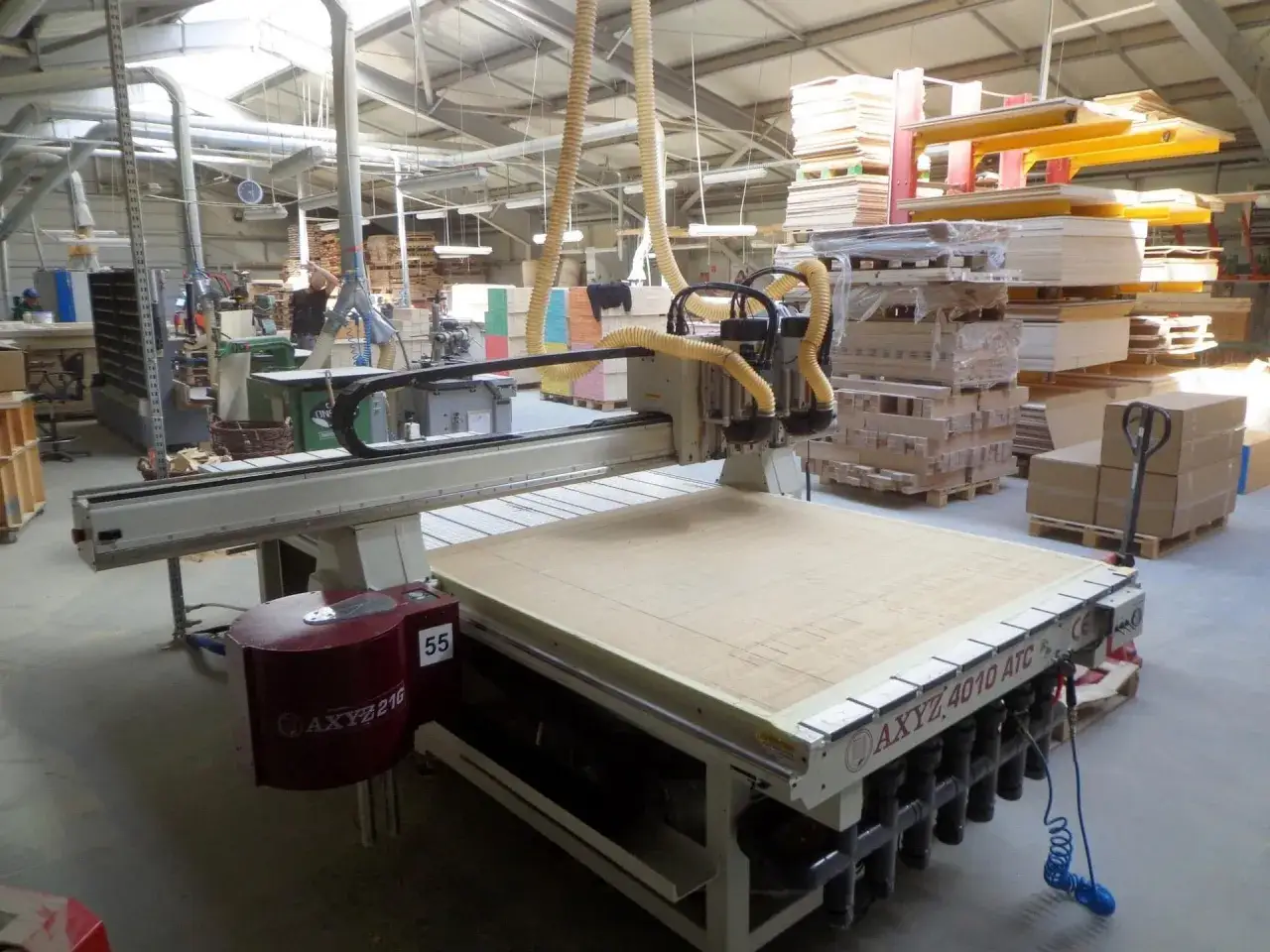

Ploter frezujący CNC działa podobnie jak niewielkie centrum obróbcze, ale zwykle ma konstrukcję przystosowaną do pracy na płytach, arkuszach lub elementach o dużej powierzchni. Narzędzie obraca się i zbiera kolejne warstwy materiału, tworząc kieszenie, otwory, rowki, napisy oraz kontury.Najczęściej obrabia się na nim MDF, sklejkę, drewno, laminaty, tworzywa sztuczne i płyty kompozytowe. Mocniejsze modele mogą pracować także z aluminium, lecz wymaga to odpowiednio sztywnej konstrukcji, właściwego chłodzenia i narzędzi przeznaczonych do metalu. Tani ploter przeznaczony do drewna nie staje się automatycznie maszyną do stali tylko dlatego, że ma sterowanie CNC.
Co można wykonać na frezarce CNC
- elementy meblowe i fronty z płyt drewnopochodnych,
- szyldy, litery i tablice informacyjne,
- otwory montażowe oraz kanały pod przewody,
- matryce, szablony i przyrządy warsztatowe,
- płaskorzeźby, napisy i grawerunki,
- prototypy obudów oraz części z tworzyw.
Ograniczeniem jest nie tylko twardość materiału, lecz także jego grubość, sposób zamocowania i odprowadzanie wiórów. Przy cienkich elementach liczy się podciśnienie lub dobre mocowanie mechaniczne, a przy drewnie bardzo ważny jest kierunek włókien. W mojej ocenie właśnie stabilność stołu i jakość prowadnic często robią większą różnicę niż sama deklarowana moc wrzeciona.
Gdzie wykorzystuje się różne typy ploterów
Plotery drukujące spotyka się w pracowniach projektowych, biurach architektonicznych i firmach reklamowych. Pozwalają przygotować duże rysunki techniczne, mapy, plakaty oraz wydruki na foliach i materiałach banerowych. Ich przewaga nad typową drukarką polega przede wszystkim na szerokości roboczej i obsłudze dużych formatów.
Ploter tnący znajduje zastosowanie tam, gdzie trzeba wielokrotnie powtarzać precyzyjny obrys. Wycinanie oznaczeń z folii, szablonów malarskich czy naklejek ręcznym nożem jest możliwe, ale przy większej liczbie elementów szybko staje się wolne i niedokładne.
Plotery frezujące i laserowe są używane w produkcji jednostkowej, prototypowaniu, reklamie, modelarstwie oraz meblarstwie. Laser nie zawsze zastąpi frez, a frez nie zawsze będzie najlepszy do delikatnego grawerowania. Laser dobrze radzi sobie z cienkimi materiałami i drobnymi detalami, natomiast frezowanie daje możliwość wykonywania głębszych kształtów oraz obróbki grubszych płyt.
Ploter plazmowy CNC jest przeznaczony głównie do cięcia metalu. Wymaga instalacji zapewniającej odpowiednią wentylację, ochronę przed iskrami i bezpieczne odprowadzanie dymów. To rozwiązanie typowo warsztatowe lub przemysłowe, a nie uniwersalne urządzenie do każdego materiału.
Jak wybrać ploter do konkretnej pracy
Dobór warto zacząć od materiału i największego elementu, jaki ma powstać. Dopiero później analizuje się moc, prędkość, liczbę osi oraz dodatkowe wyposażenie. Ploter do małych napisów może mieć niewielki obszar roboczy, ale urządzenie do płyt meblowych powinno pomieścić cały arkusz albo współpracować z systemem jego przesuwania.
Przeczytaj również: Szlifowanie wałków - precyzja i jakość. Czy znasz sekrety?
Parametry, które naprawdę mają znaczenie
- Obszar roboczy określa maksymalny rozmiar materiału obrabianego bez dzielenia projektu.
- Sztywność ramy wpływa na dokładność i jakość powierzchni przy frezowaniu.
- Rodzaj napędu decyduje o płynności ruchu, luzach i trwałości maszyny.
- Wrzeciono lub głowica musi być dopasowana do materiału i rodzaju operacji.
- System mocowania zapobiega przesuwaniu się arkusza podczas pracy.
- Oprogramowanie powinno obsługiwać formaty używane w danym warsztacie.
- Serwis i części mają znaczenie szczególnie przy urządzeniu pracującym codziennie.
Częsty błąd polega na kupowaniu maszyny „na zapas”, bez określenia realnych zadań. Większy stół i mocniejsze wrzeciono brzmią atrakcyjnie, ale oznaczają również większe wymagania dotyczące miejsca, zasilania, odciągu i obsługi. Dla małego warsztatu rozsądniejszy może być mniejszy ploter z dobrym oprogramowaniem i stabilną mechaniką.
Nie ignorowałbym też bezpieczeństwa. Frez, laser i plazma wymagają osłon, właściwej wentylacji oraz procedury awaryjnego zatrzymania. Operator powinien wiedzieć, jaki materiał wolno obrabiać, jak ustawić narzędzie i co zrobić, gdy detal zacznie się przesuwać albo narzędzie ulegnie uszkodzeniu.
Najważniejsza decyzja zapada przed uruchomieniem maszyny
Odpowiedź na pytanie, co to jest ploter, brzmi więc szerzej niż „duża drukarka”. To komputerowo sterowane urządzenie wykonujące zaplanowany ruch roboczy, którego efekt zależy od zastosowanej głowicy lub narzędzia. Może drukować, ciąć, grawerować albo usuwać materiał podczas frezowania CNC.
Jeżeli planujesz zakup, zacznij od listy materiałów, wymiarów detali i wymaganej dokładności. Dopiero na tej podstawie porównuj konstrukcje, napędy i wyposażenie. Dobrze dobrany ploter nie tylko przyspiesza pracę, lecz także zapewnia powtarzalność, której trudno oczekiwać przy ręcznej obróbce.
