Własnoręcznie zbudowana tokarka do drewna może kosztować znacznie mniej niż gotowa maszyna, ale tylko wtedy, gdy nie oszczędza się na stabilności, łożyskowaniu i bezpieczeństwie. Projekt określany jako tokarka do drewna samoróbka pozwala zacząć od prostych wałków, uchwytów czy nóg meblowych, a przy lepszym napędzie także wykonywać większe elementy. Pokażę, jakie części są naprawdę potrzebne, jak zaplanować konstrukcję, ile przygotować pieniędzy i gdzie kończą się możliwości domowego rozwiązania.
Najważniejsze decyzje wpływające na jakość domowej tokarki
- Stabilne łoże jest ważniejsze niż efektowny silnik.
- Do małych elementów wystarczy wiertarka lub silnik 0,55-0,75 kW.
- Największą dokładność daje zachowanie współosiowości wrzeciona i konika.
- Realny budżet wynosi około 150-400 zł przy wykorzystaniu posiadanej wiertarki albo 600-1500 zł przy budowie z osobnym napędem.
- Osłona paska, wyłącznik awaryjny i próba na niskich obrotach to obowiązkowe elementy, nie dodatki.
Czy budowa tokarki do drewna samemu ma sens
Najprostsza konstrukcja ma sens przede wszystkim wtedy, gdy chcę obrabiać małe i średnie kawałki drewna, a w warsztacie mam już wiertarkę, silnik albo części z demontażu. Do wykonania kilku uchwytów, kołków, świeczników czy elementów modelarskich nie trzeba od razu kupować profesjonalnej obrabiarki.
Trzeba jednak jasno rozdzielić dwa cele. Domowa maszyna może być świetnym narzędziem do nauki i krótkich prac hobbystycznych, ale konstrukcja z deski i przypadkowo zamocowanej wiertarki nie zastąpi ciężkiej tokarki z fabrycznym wrzecionem. Drgania, bicie promieniowe i brak płynnej regulacji obrotów szybko pokażą, gdzie poszły oszczędności.
W praktyce najłatwiej zacząć od wersji do toczenia wzdłużnego, czyli takiej, w której drewno jest zamocowane między wrzecionem a konikiem. Toczenie czołowe misek i talerzy wymaga sztywniejszego łoża, mocniejszego mocowania oraz większego doświadczenia. Na tym etapie nie łączyłbym jeszcze projektu z CNC. Najpierw trzeba uzyskać stabilny obrót ręczny, dopiero później myśleć o sterowaniu automatycznym.
Z jakich elementów składa się prosta konstrukcja
Każda użyteczna tokarka ma kilka podstawowych zespołów. Niektóre można wykonać z drewna konstrukcyjnego, ale elementy odpowiedzialne za obrót i przenoszenie siły powinny być metalowe oraz możliwie precyzyjne.
| Element | Rola | Rozsądne rozwiązanie DIY |
|---|---|---|
| Łoże | Utrzymuje wszystkie zespoły w jednej osi | Dwie grube belki, profil stalowy albo sztywna płyta |
| Wrzeciennik | Przenosi napęd na obrabiany materiał | Gotowy wał z łożyskami lub solidna głowica |
| Konik | Podpiera drugi koniec drewna | Przesuwany blok z gwintowanym trzpieniem i kłem |
| Podpórka noża | Podtrzymuje dłuto podczas toczenia | Stalowy płaskownik na regulowanym wsporniku |
| Napęd | Wprawia materiał w ruch | Wiertarka, silnik jednofazowy lub trójfazowy z falownikiem |
Na łoże najlepiej nadaje się materiał, który nie ugina się pod naciskiem dłuta. Dwie skręcone ze sobą deski mogą wystarczyć do małej maszyny, lecz przed montażem trzeba je sprawdzić pod kątem prostoliniowości. Paleta lub stare okno są dobrym źródłem materiału pomocniczego, ale nie powinny automatycznie stawać się podstawą całej obrabiarki.
Wrzeciono musi być podparte co najmniej dwoma łożyskami umieszczonymi w sztywnej oprawie. Sam trzpień w uchwycie wiertarki nie daje wystarczającej stabilności, szczególnie przy dłuższym elemencie. Jeżeli pojawia się wyczuwalny luz, drewno zaczyna bić, a nóż może zostać gwałtownie wyrwany z dłoni.
Wiertarka czy osobny silnik

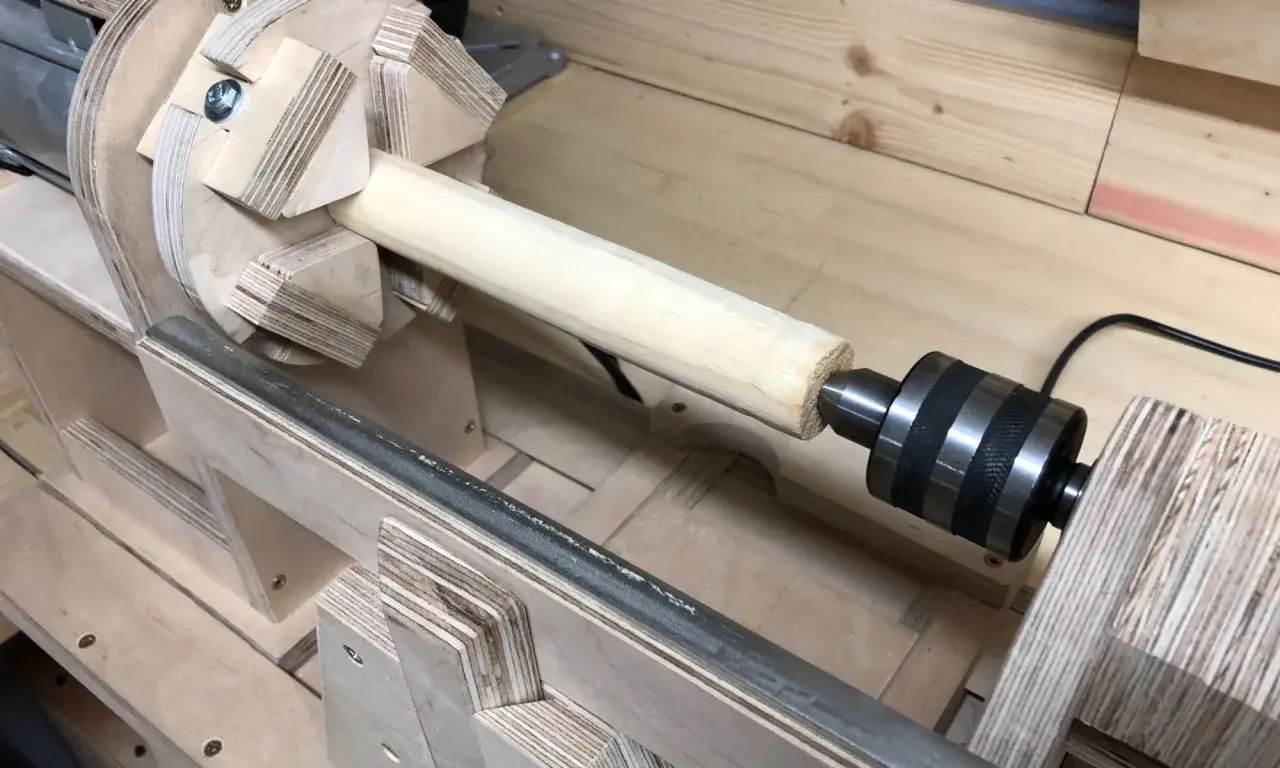

Wiertarka jest najtańszym sposobem uruchomienia pierwszej wersji. Dobrze sprawdzi się przy małych średnicach, pod warunkiem że ma regulację obrotów, blokadę włącznika i solidne mocowanie. Nie polecam pozostawiania jej w ręku operatora ani opierania na luźnym uchwycie z drewna.
Osobny silnik daje większą kulturę pracy i pozwala zastosować przekładnię pasową. Do lekkiej tokarki hobbystycznej wystarczy zwykle zakres 0,55-0,75 kW. Cięższa konstrukcja do większych klocków może korzystać z silnika około 1,1 kW, ale sama moc nie rozwiąże problemu złego łożyskowania ani niestabilnej podstawy.
Jak zaplanować łoże, konik i podpórkę
Wymiary dobiera się do planowanych elementów, a nie odwrotnie. Dla początkującego rozsądna jest długość między kłami wynosząca około 500-700 mm oraz wysokość osi wrzeciona nad łożem na poziomie 100-150 mm. Pozwala to obrabiać wałki i niewielkie elementy meblowe bez budowania przesadnie dużej maszyny.
Szerokość łoża powinna umożliwiać swobodne przesuwanie konika i podpórki, ale nie może powodować ich przechylania. Każdy przesuwany zespół powinien mieć powierzchnię docisku, którą da się zablokować jedną ręką. Luz między prowadnicą a elementem przesuwnym ma być mały, lecz nie tak mały, by wióry unieruchamiały mechanizm.
Współosiowość decyduje o efekcie
Oś kła konika musi trafiać dokładnie w oś wrzeciona. Najprostszy test polega na zbliżeniu obu końców bez drewna i sprawdzeniu, czy stożki spotykają się w jednym punkcie. Można też zamocować prosty pręt i obrócić go ręcznie, obserwując, czy jego końcówka nie zatacza wyraźnego koła.
Nie próbowałbym korygować dużego błędu przez dokręcanie konika. Jeżeli osie mijają się o kilka milimetrów, trzeba poprawić podstawę, podkładki lub sposób mocowania wrzeciennika. Precyzja ustawienia ma większe znaczenie niż wygląd konstrukcji, dlatego warto poświęcić na ten etap więcej czasu niż na malowanie ramy.
Podpórka narzędzia
Podpórka powinna być wykonana ze stali i mieć gładką, zaokrągloną krawędź. Jej wysokość ustawia się tak, aby ostrze dłuta było stabilnie podparte, a rękojeść nie opierała się o wystające śruby. Zbyt niska podpórka utrudnia kontrolę nad narzędziem, zbyt wysoka zwiększa ryzyko zahaczenia.
Odległość podpórki od drewna trzeba zmniejszać przed każdym przesunięciem materiału. Bezpieczna praktyka to utrzymywanie małej szczeliny, zwykle kilku milimetrów, i kontrola jej po zamocowaniu nowego elementu. Podpórka nie może dotykać obracającego się drewna.
Napęd, obroty i mocowanie drewna
Nie ma jednej prędkości dobrej do każdego zadania. Duży, niewyważony klocek uruchamia się na możliwie niskich obrotach, a dopiero po jego wyrównaniu można zwiększyć prędkość. Małe, dobrze wycentrowane elementy pozwalają pracować szybciej, lecz także wtedy trzeba obserwować drgania i stan mocowania.
Przekładnia pasowa jest lepsza od bezpośredniego połączenia silnika z materiałem, bo pozwala zmienić przełożenie i częściowo tłumi uderzenia. Własnoręczna konstrukcja może korzystać z kilku kół pasowych albo falownika, czyli urządzenia regulującego częstotliwość zasilania silnika trójfazowego. Falownik wymaga poprawnego podłączenia i zabezpieczeń, więc nie traktowałbym go jako prostego dodatku dla osoby bez doświadczenia elektrycznego.
Drewno powinno być możliwie suche, bez pęknięć, luźnych sęków i fragmentów kory. Przed zamocowaniem trzeba znaleźć środek obu końców, a przy mocowaniu między kłami sprawdzić, czy kieł rzeczywiście zagłębił się w materiał. Przy większym kawałku nie wystarczy lekko dokręcić konika. Obrabiany element musi być zakleszczony i sprawdzony ręcznie przed włączeniem silnika.
Przeczytaj również: Gratowanie czy gradowanie? Różnice i metody w obróbce metalu
Przykładowe zakresy zastosowań
| Zastosowanie | Zalecana konfiguracja | Główne ograniczenie |
|---|---|---|
| Kołki, uchwyty, małe wałki | Wiertarka, krótkie łoże, mocowanie między kłami | Przegrzewanie wiertarki i mały moment obrotowy |
| Nogi meblowe i tralki | Silnik 0,55-0,75 kW, stabilne łoże, podpora stalowa | Ograniczona długość oraz konieczność dobrego wyważenia |
| Miski i talerze | Sztywne wrzeciono, uchwyt lub tarcza czołowa, niskie obroty | Większe siły i trudniejsze bezpieczne mocowanie |
| Praca powtarzalna | Ciężka podstawa, powtarzalny ogranicznik, stabilny napęd | Samoróbka będzie mniej dokładna niż gotowa maszyna |
Budowa krok po kroku bez pomijania kontroli
- Ustal maksymalny wymiar materiału. Zapisz średnicę i długość największego elementu, który rzeczywiście chcesz obrabiać.
- Wykonaj i usztywnij łoże. Połącz belki śrubami przelotowymi lub zastosuj profil stalowy, zamiast opierać całość wyłącznie na wkrętach do drewna.
- Zamontuj wrzeciennik na stałe. Oprawa łożysk nie może przesuwać się podczas pracy ani zmieniać położenia pod naciskiem dłuta.
- Zbuduj regulowany konik. Trzpień powinien przesuwać się osiowo i mieć możliwość pewnego zablokowania.
- Dodaj podpórkę narzędzia. Sprawdź, czy nie ugina się przy nacisku i czy można ją szybko odsunąć.
- Zamontuj napęd oraz osłonę. Pasek i koła pasowe muszą być zakryte, a przewody zabezpieczone przed wiórami.
- Sprawdź obrót ręcznie. Obróć wrzeciono bez zasilania i upewnij się, że nic nie ociera oraz nie ma nadmiernego bicia.
- Uruchom maszynę bez materiału. Zacznij od najniższych obrotów i obserwuj hałas, drgania oraz temperaturę łożysk.
Przy pierwszej próbie użyłbym krótkiego, lekkiego kawałka miękkiego drewna. Jeżeli konstrukcja zaczyna przesuwać się po stole, nie należy jej dociążać przypadkowym ciężarem. Przykręcenie tokarki do stabilnego stołu jest prostszą i bezpieczniejszą poprawką.
Ile kosztuje wykonanie domowej tokarki
Koszt zależy głównie od tego, czy napęd i łożyskowany wał już znajdują się w warsztacie. Przy wykorzystaniu wiertarki oraz materiałów z odzysku można zamknąć podstawową wersję w 150-400 zł. W tej kwocie mieszczą się zwykle łożyska, śruby, stal na podporę, elementy mocujące i wyłącznik.
Wersja z osobnym silnikiem, przekładnią pasową, porządnym wrzecionem i metalowymi prowadnicami będzie bliższa 600-1500 zł. Jeżeli trzeba dokupić silnik, falownik, uchwyt tokarski oraz komplet dłut, budżet rośnie jeszcze bardziej. Bardzo tania konstrukcja za kilkadziesiąt złotych jest możliwa głównie wtedy, gdy większość części pochodzi z demontażu i nie wlicza się czasu pracy.
Przed rozpoczęciem budowy porównałbym koszt z używaną tokarką hobbystyczną. Gotowa maszyna może być lepszym wyborem, gdy zależy mi na powtarzalności, gwarancji i szybkim rozpoczęciu pracy. Samodzielna budowa wygrywa natomiast wtedy, gdy projekt ma być również nauką mechaniki, elektryki i organizacji warsztatu.
Najczęstsze błędy i granice rozwiązania DIY
Największym błędem jest skupienie się na silniku przy jednoczesnym pominięciu podstawy. Mocny napęd zamontowany na wiotkim łożu tylko zwiększa ryzyko, bo konstrukcja będzie przenosić większe siły. Sztywność, osiowość i pewne mocowanie powinny być sprawdzone przed zwiększaniem obrotów.
- Luźna wiertarka lub silnik bez dodatkowego łożyskowania.
- Konik ustawiony tylko „na oko”.
- Brak osłony paska i dostęp do wirujących części.
- Praca na wysokich obrotach z niewyważonym klockiem.
- Używanie tępych lub przypadkowo zeszlifowanych pilników jako dłut.
- Uruchamianie maszyny bez okularów, ochrony słuchu i kontroli pęknięć drewna.
Instalację zasilającą 230 V powinien wykonać ktoś, kto zna zasady ochrony przeciwporażeniowej. Potrzebny jest łatwo dostępny wyłącznik, a przy większym napędzie także odpowiednie zabezpieczenie silnika. Nie wolno pracować przy zdjętej osłonie, regulować paska podczas ruchu ani zatrzymywać wrzeciona dłonią.
Samoróbka przestaje być dobrym pomysłem, gdy planuję duże misy, ciężkie kłody, długą pracę ciągłą albo sprzedaż wykonywanych elementów. W takich zastosowaniach ważniejsze od niskiej ceny są kontrola jakości, zabezpieczenia i przewidywalne zachowanie maszyny.
Co poprawić po wykonaniu pierwszych prób
Po kilku godzinach pracy zwykle wiadomo, co wymaga wzmocnienia. Najczęściej poprawy potrzebują blokady konika, podpórka oraz mocowanie podstawy. Dobrym dodatkiem jest przezroczysta osłona strefy obróbki, która ogranicza ryzyko uderzenia odpryskiem i pozwala obserwować materiał.
Jeśli pojawia się bicie, nie zaczynałbym od wymiany silnika. Najpierw sprawdziłbym dokręcenie opraw łożysk, prostoliniowość wału, stan kła i sposób zamocowania drewna. Dopiero później warto analizować pasek, koła pasowe lub regulację obrotów.
Najlepszym pierwszym projektem jest prosty walec o długości 150-250 mm. Pozwala sprawdzić współosiowość, pracę podpórki i reakcję napędu bez obciążania maszyny dużym materiałem. Gdy taki element wychodzi równy i bez nadmiernych drgań, można przejść do nóg meblowych, uchwytów albo niewielkich ozdób.
Od czego zacząć, żeby projekt nie skończył się na prototypie

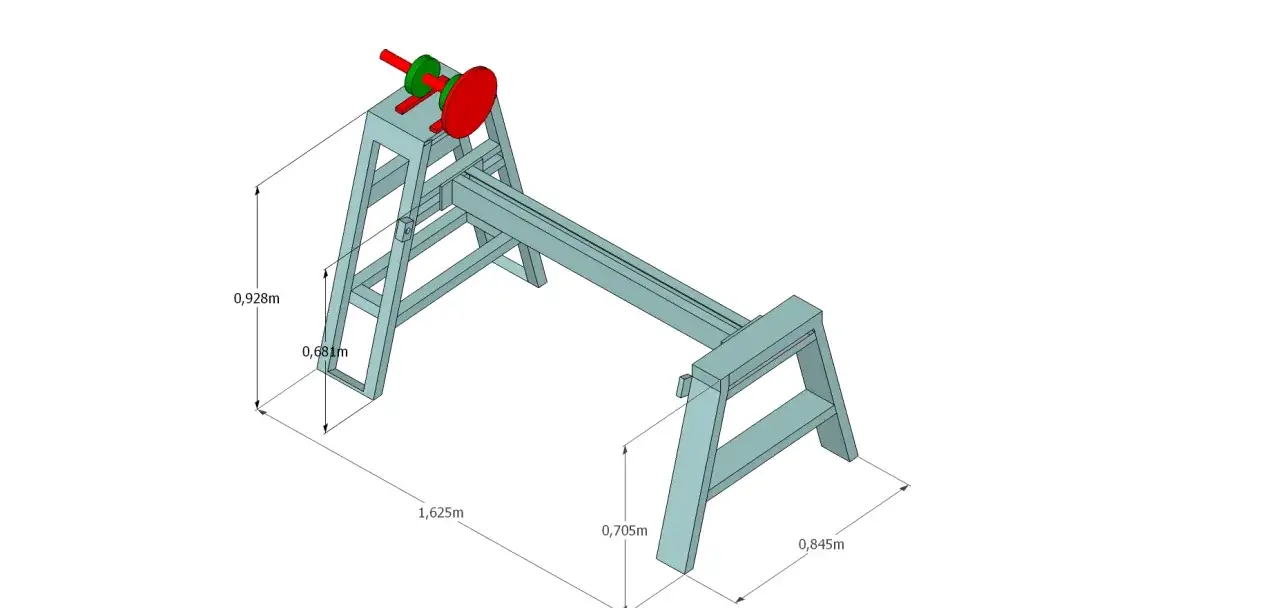

Przed cięciem pierwszej deski przygotowałbym prosty rysunek z osią wrzeciona, długością łoża, położeniem silnika i zakresem przesuwu konika. Taki szkic szybko ujawnia, czy podpórka ma miejsce na regulację i czy da się zdjąć pasek bez rozbierania połowy konstrukcji.
Najrozsądniejsza kolejność to najpierw mała tokarka do prostych elementów, później sztywniejsze łoże, lepsze łożyskowanie i dopiero na końcu dodatkowe uchwyty lub sterowanie. Największą wartość daje przewidywalna, bezpieczna praca, a nie sama liczba funkcji. Jeśli po próbach konstrukcja nadal mocno drży, zakup gotowej maszyny będzie rozsądniejszy niż dokładanie kolejnych przypadkowych części.
