Dobór rozwiertaka decyduje o tym, czy otwór będzie tylko gładki, czy również dokładny, osiowy i gotowy do współpracy z tuleją, sworzniem albo łożyskiem. W tym artykule porządkuję najważniejsze odmiany narzędzi, pokazuję ich zastosowanie w warsztacie i CNC, a także wyjaśniam, jak dobrać średnicę, geometrię oraz sposób mocowania, żeby nie zniszczyć detalu.
Najważniejsze informacje o doborze rozwiertaka
- Rozwiertak ręczny sprawdza się przy pojedynczych naprawach i pracy z pokrętłem lub kluczem nastawnym.
- Rozwiertak maszynowy zapewnia lepszą powtarzalność na wiertarce, tokarce, frezarce i obrabiarce CNC.
- Narzędzie nastawne pozwala skorygować średnicę, ale jest mniej sztywne od rozwiertaka stałego.
- Rozwiertak stożkowy służy do otworów pod sworznie stożkowe, gniazda Morse’a lub połączenia rurowe.
- Naddatek na rozwiercanie powinien być niewielki, zwykle rzędu około 0,1-0,3 mm na średnicy przy otworach małych i średnich.
Rodzaje rozwiertaków według sposobu pracy
Najprostszy podział wynika z tego, czy narzędzie prowadzę ręcznie, czy mocuję je we wrzecionie. To ważniejsze, niż często się wydaje. Rozwiertak ręczny ma dłuższą część prowadzącą i łatwiej wprowadza się do otworu, natomiast maszynowy ma krótsze prowadzenie, ponieważ za jego osiowość odpowiada sztywne mocowanie w maszynie.
Rozwiertaki ręczne stałe
Rozwiertak ręczny ma zwykle kwadratowy zabierak na końcu chwytu, podobnie jak gwintownik. Obraca się go pokrętłem do narzynek albo kluczem nastawnym. Długi stożek wejściowy pomaga rozpocząć pracę w istniejącym otworze, ale jednocześnie sprawia, że narzędzie nie nadaje się do szybkiego usuwania dużego naddatku.
Używam tego typu narzędzi przede wszystkim przy naprawach, dopasowaniu tulei oraz poprawianiu otworów w elementach, których nie można łatwo zamocować na obrabiarce. Trzeba jednak pamiętać, że ręczne rozwiercanie nie poprawi błędnej osi otworu. Jeśli otwór został wywiercony pod kątem, rozwiertak najczęściej podąży za istniejącym kanałem.
Rozwiertaki maszynowe trzpieniowe
To podstawowa grupa stosowana na wiertarkach stołowych, tokarkach, frezarkach i centrach CNC. Mogą mieć chwyt walcowy, stożkowy, na przykład Morse’a, albo specjalne wykonanie do oprawki narzędziowej. Ich zaletą jest powtarzalność wymiaru, szczególnie gdy detal, uchwyt i wrzeciono zachowują odpowiednią sztywność.
Rozwiertak maszynowy nie powinien pracować w luźnym uchwycie wiertarskim, który powoduje bicie. Przy wymaganiu tolerancji H7 lepszym wyborem będzie precyzyjna oprawka, tuleja zaciskowa albo mocowanie przewidziane przez producenta narzędzia. Sama informacja o średnicy na korpusie nie gwarantuje jeszcze uzyskania konkretnego pola tolerancji.
Rozwiertaki nastawne i rozprężne
W tych narzędziach ostrza można nieznacznie przesuwać za pomocą nakrętki lub stożkowego trzpienia. Dzięki temu jeden rozwiertak obsługuje zakres kilku średnic, a zużycie ostrzy można częściowo skompensować regulacją.
To bardzo praktyczne rozwiązanie w utrzymaniu ruchu i przy naprawach wykonywanych w terenie. Nie traktowałbym go jednak jako zamiennika stałego rozwiertaka do produkcji seryjnej. Regulowana konstrukcja jest mniej sztywna, a uzyskany wymiar zależy także od dokładności ustawienia ostrzy i doświadczenia operatora.
Geometria ostrzy ma większe znaczenie, niż sugeruje wygląd narzędzia
Dwa rozwiertaki o tej samej średnicy mogą zachowywać się zupełnie inaczej. O różnicy decydują między innymi rowki wiórowe, długość fazy prowadzącej, liczba ostrzy i sposób wykonania części skrawającej.
Rowki proste
Rozwiertaki z prostymi rowkami są uniwersalne i łatwe do ostrzenia. Dobrze sprawdzają się przy otworach przelotowych, krótkich kanałach oraz materiałach, które tworzą łamliwy wiór, na przykład żeliwie. W przypadku aluminium trzeba pilnować smarowania, ponieważ przyklejający się materiał może szybko pogorszyć jakość powierzchni.
Rowki śrubowe
Spiralna geometria ułatwia odprowadzanie wiórów i łagodniej rozkłada siły skrawania. Stosuje się ją między innymi przy stali nierdzewnej, materiałach ciągliwych, otworach głębszych oraz sytuacjach, w których prosty rowek powoduje drgania.
Nie jest to jednak rozwiązanie automatycznie lepsze. Kierunek spirali, kierunek obrotów i rodzaj otworu muszą do siebie pasować. W otworach nieprzelotowych niewłaściwa geometria może spychać wióry na dno albo wciągać narzędzie zbyt agresywnie, dlatego zawsze sprawdzam zalecenia producenta.
Rozwiertaki zdzieraki i wykańczające
Rozwiertak zdzierak ma zęby o geometrii przeznaczonej do usuwania większego naddatku. Pozostawia po sobie otwór przygotowany do dalszej obróbki. Rozwiertak wykańczający zbiera niewielką warstwę materiału i koncentruje się na dokładności oraz jakości powierzchni.
W produkcji można stosować zestaw złożony z narzędzia zdzierającego, pośredniego i wykańczającego. W typowej pracy warsztatowej najczęściej wystarczy jeden rozwiertak wykańczający, ale tylko wtedy, gdy otwór wstępny ma właściwy wymiar i nie jest mocno zniekształcony.

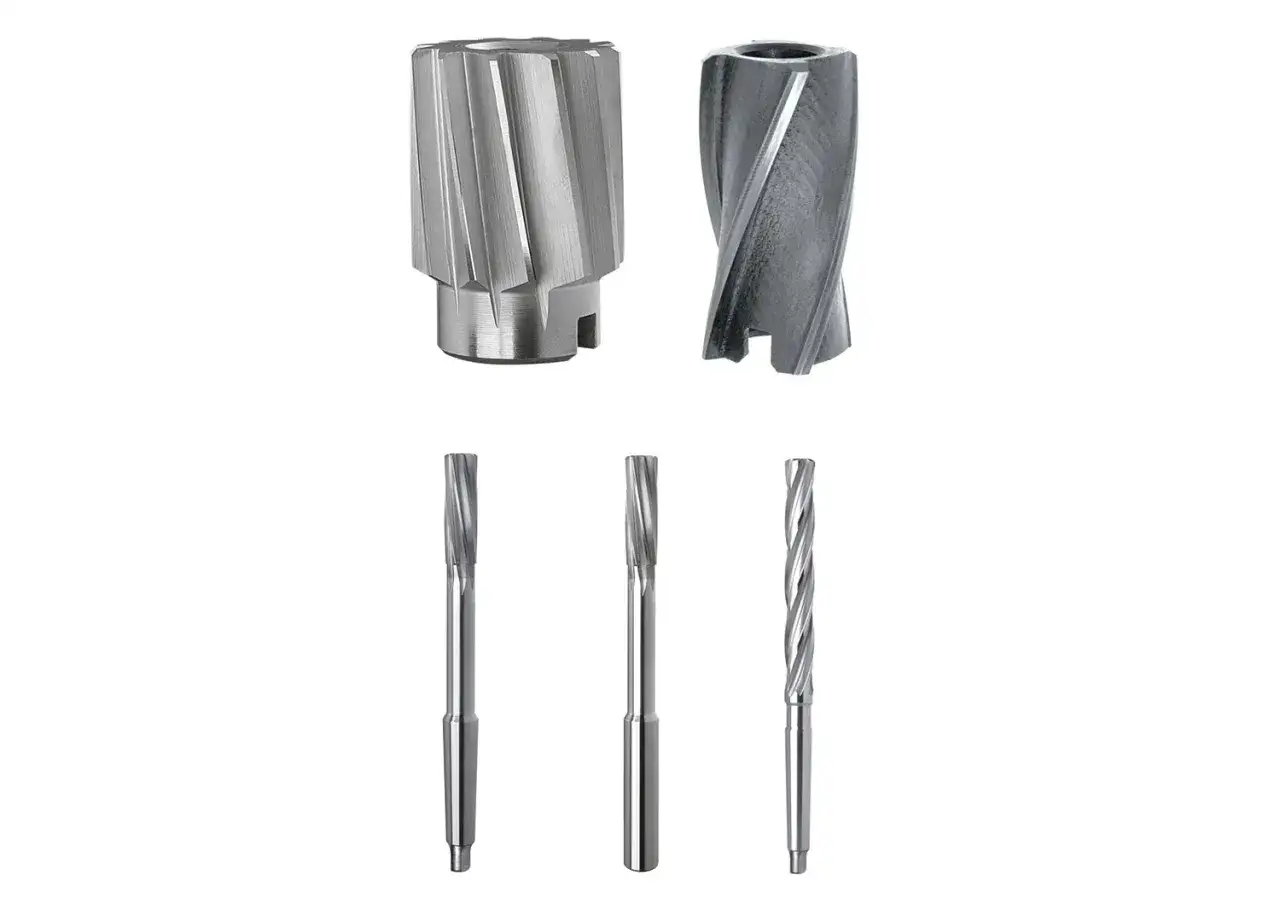

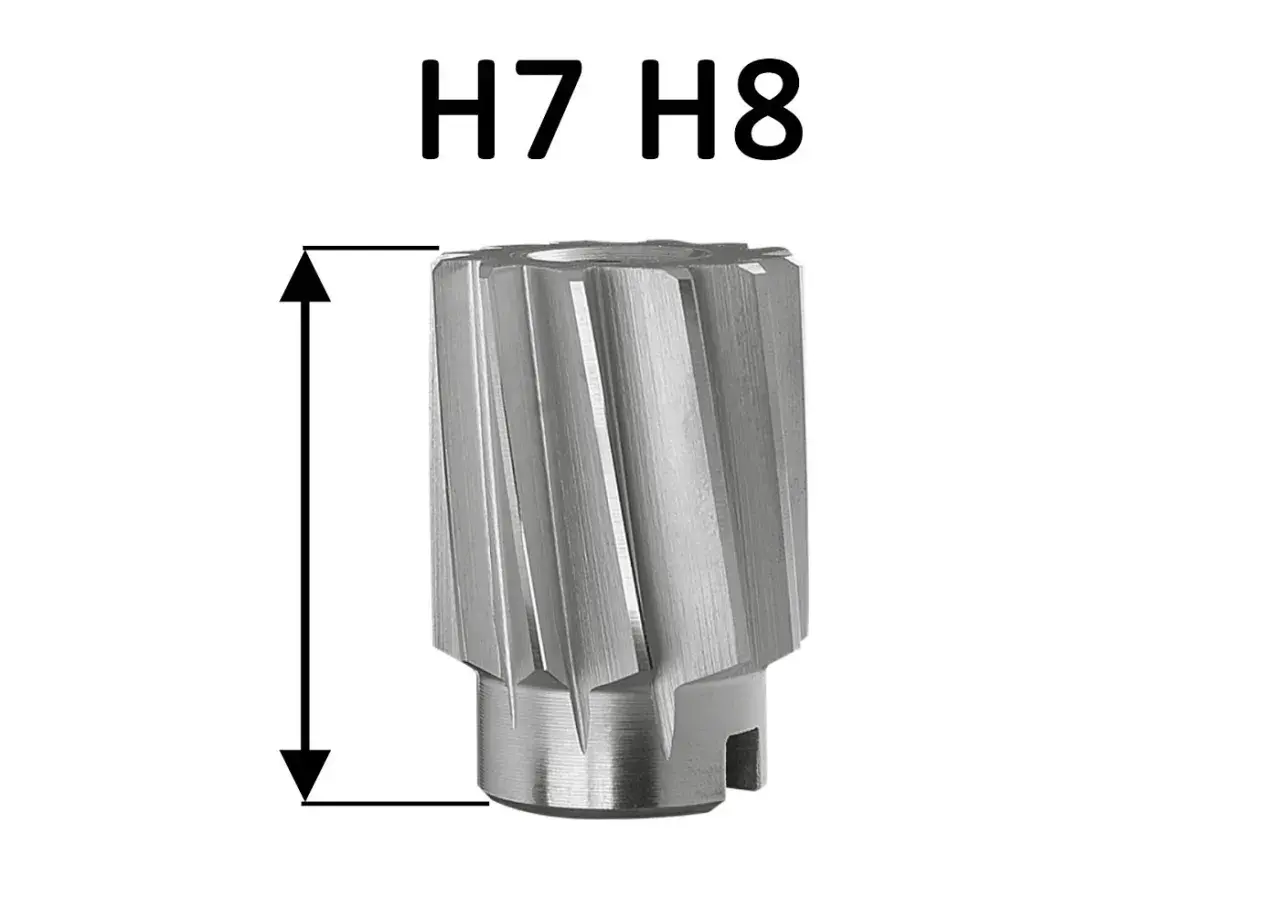

Rozwiertaki pełne i nasadowe
Rozwiertak pełny ma zintegrowany chwyt i część roboczą. Jest prosty w użyciu, sztywny i wygodny przy małych oraz średnich średnicach. Rozwiertak nasadowy, nazywany także skorupowym, nakłada się na osobny trzpień.
Wariant nasadowy ma sens przy dużych otworach i produkcji, w której zużywa się wiele głowic o różnych średnicach. Jeden trzpień może współpracować z kilkoma korpusami, co obniża koszt kompletowania oprzyrządowania. Trzeba jednak dokładnie kontrolować powierzchnie ustalające, ponieważ zabrudzenie między głowicą a trzpieniem pogarsza bicie.
Narzędzia do otworów stożkowych i specjalnych
Nie każdy otwór powinien być cylindryczny. W wielu konstrukcjach potrzebny jest stożek pod sworzeń, uchwyt narzędziowy albo element rurowy. W takich zadaniach zwykły rozwiertak walcowy nie zastąpi narzędzia o odpowiednim profilu.
Rozwiertaki do sworzni stożkowych
Wykonują otwór o określonej zbieżności, dopasowany do sworznia stożkowego. Stosuje się je między innymi w połączeniach ustalających, zawiasach i elementach maszyn, w których sworzeń ma być samocentrujący.
Najważniejsza jest zgodność stożka narzędzia ze sworzniem. Różnica w zbieżności może spowodować, że element będzie opierał się tylko na małej części powierzchni. Przy takich połączeniach nie kieruję się wyłącznie średnicą większego końca otworu.
Rozwiertaki do stożków Morse’a
Służą do naprawy lub wykonania gniazd przeznaczonych pod oprawki i trzpienie z chwytem Morse’a. To narzędzia specjalistyczne, ponieważ dokładność stożka wpływa nie tylko na osadzenie, ale również na bicie narzędzia podczas pracy.
Przed użyciem trzeba usunąć zadziory i sprawdzić, czy otwór ma właściwą głębokość. W gnieździe stożkowym często ważniejsza od samej średnicy jest ciągłość powierzchni przylegania na całej długości.
Przeczytaj również: Satynowanie aluminium - Jak uzyskać idealny mat?
Rozwiertaki mostkowe i do ustawiania otworów
Rozwiertak mostkowy ma długą, stożkową część roboczą i służy głównie do powiększania oraz osiowania otworów w konstrukcjach stalowych. Wykorzystuje się go przy montażu belek, blach i połączeń nitowanych, gdy otwory nie pokrywają się idealnie.
To narzędzie do ustawiania i dopasowania, a nie do precyzyjnego wykańczania otworu pod łożysko. Jego mocną stroną jest odporność na trudne warunki pracy, natomiast nie należy oczekiwać tolerancji typowej dla rozwiertaka CNC.
Jak dobrać rozwiertak do materiału i zadania
Najpierw określam docelowy kształt otworu, jego średnicę i tolerancję. Dopiero później wybieram typ chwytu, materiał narzędzia i geometrię ostrzy. Odwrotna kolejność często kończy się zakupem narzędzia, które pasuje wymiarem, ale nie pasuje do procesu.
| Zadanie | Najlepszy wybór | Na co uważać |
|---|---|---|
| Pojedyncza naprawa w detalu | Rozwiertak ręczny stały lub nastawny | Nie obracać go wstecz w materiale i nie wymuszać pracy pod kątem |
| Powtarzalne otwory na wiertarce lub tokarce | Rozwiertak maszynowy trzpieniowy | Kontrolować bicie, osiowość i sztywność zamocowania |
| Produkcja CNC | Rozwiertak maszynowy HSS, węglikowy albo z powłoką | Stosować parametry producenta i stabilne chłodzenie |
| Duży otwór w produkcji seryjnej | Rozwiertak nasadowy | Sprawdzić stan trzpienia i powierzchni bazowych |
| Otwór pod sworzeń stożkowy | Rozwiertak stożkowy | Dopasować zbieżność, a nie tylko średnicę |
| Rozosiowane otwory konstrukcji | Rozwiertak mostkowy | Nie stosować go do precyzyjnych pasowań |
Do uniwersalnych prac w stali najczęściej wystarcza narzędzie ze stali szybkotnącej HSS. Węglik spiekany daje większą odporność na zużycie i pozwala pracować szybciej, ale wymaga sztywniejszej maszyny oraz stabilnego mocowania. Przy drganiach droższy rozwiertak węglikowy może zużyć się szybciej niż prostszy model HSS.
Przygotowanie otworu decyduje o końcowym wymiarze
Rozwiertak nie zastępuje wiertła. Jego zadaniem jest zebranie cienkiej, równomiernej warstwy materiału z wcześniej wykonanego otworu. Jeśli otwór jest za mały, narzędzie może się zakleszczyć lub przeciążyć. Jeśli jest za duży, ostrza nie będą miały czym skrawać, a powierzchnia może zostać tylko przetarta.
- Wykonaj otwór wstępny mniejszy od wymiaru końcowego. Dla przykładowego otworu Ø20 mm punktem startowym może być otwór około Ø19,7-19,8 mm, ale ostateczny naddatek trzeba potwierdzić w katalogu narzędzia.
- Usuń zadziory i wykonaj niewielką fazę wejściową, aby krawędź narzędzia nie zahaczała o materiał.
- Ustaw detal i narzędzie współosiowo. W CNC sprawdź również bicie oprawki oraz długość wysunięcia.
- Stosuj chłodzenie lub odpowiedni środek smarny dobrany do materiału. Sucha obróbka może sprawdzić się w żeliwie, ale nie jest uniwersalną zasadą.
- Wprowadzaj narzędzie płynnie i nie zatrzymuj go w połowie otworu przy obracającym się wrzecionie.
Przy otworach nieprzelotowych zostawiam dodatkowy zapas głębokości na fazę prowadzącą i wióry. Zbyt płytkie gniazdo może sprawić, że część walcowa rozwiertaka nie wejdzie całkowicie, a uzyskany wymiar będzie zmienny na długości otworu.
Typowe błędy przy rozwiercaniu
Najczęstszy błąd to próba poprawienia źle ustawionego otworu samym rozwiertakiem. Narzędzie może wygładzić powierzchnię, ale nie skoryguje dużego przesunięcia osi. Przy wymagających pasowaniach kontroluję otwór po wierceniu, a nie dopiero po zakończeniu całego procesu.
- Za duży naddatek powoduje przeciążenie ostrzy, grzanie i ryzyko zatarcia.
- Luźne mocowanie prowadzi do bicia, stożkowatości i nierównej średnicy.
- Obrót wstecz w otworze może uszkodzić krawędzie skrawające.
- Brak smarowania zwiększa tarcie i sprzyja narostowi na ostrzu.
- Pomiar tylko suwmiarką nie wystarcza przy ciasnych tolerancjach, ponieważ nie pokazuje dokładnie błędu kształtu.
Do kontroli małych otworów używam sprawdzianów trzpieniowych, średnicówki albo mikrometru do otworów. Suwmiarka jest dobra do szybkiej kontroli, lecz przy tolerancji rzędu setnych części milimetra może dać zbyt mało informacji.
Nie ignoruję też stanu powierzchni. Otwór może mieć prawidłową średnicę w jednym miejscu, a jednocześnie być lekko stożkowy lub owalny. Właśnie dlatego przy produkcji seryjnej kontrola powinna obejmować nie tylko wymiar, ale również powtarzalność między detalami.
Dobry wybór zaczyna się od geometrii gotowego otworu
Do zwykłego, precyzyjnego otworu cylindrycznego wybieram stały rozwiertak maszynowy, odpowiedni do materiału i wymaganej tolerancji. Przy naprawie w miejscu pracy wygodniejszy będzie model ręczny lub nastawny, a przy dużych średnicach rozwiązanie nasadowe.
Największą pomyłką jest traktowanie wszystkich tych narzędzi jako zamienników. Rozwiertak ręczny, maszynowy, nastawny, nasadowy i stożkowy realizują różne zadania. Gdy dopasuję typ narzędzia do geometrii otworu, sztywności stanowiska i wielkości naddatku, uzyskanie gładkiej oraz wymiarowej powierzchni staje się znacznie prostsze.
