Dobór ścierniwa decyduje o tym, czy usuniesz rdzę i starą farbę, czy tylko zmatowisz powierzchnię bez uszkodzenia materiału. Najkrótsza odpowiedź na pytanie, jaki piasek do piaskowania wybrać, brzmi: najczęściej nie będzie to zwykły piasek, lecz elektrokorund, granulat szklany, garnet albo ścierniwo metalowe. Poniżej porównuję ich właściwości, zastosowania, granulację i zasady bezpiecznej pracy.
Dobry wybór ścierniwa zależy od materiału i oczekiwanego efektu
- Do rdzy i twardych powłok najlepiej sprawdza się elektrokorund, garnet lub śrut stalowy.
- Do aluminium i stali nierdzewnej wybierz granulat szklany, łagodniejszy elektrokorund albo odpowiednie ścierniwo plastikowe.
- Suchego piasku kwarcowego nie należy stosować ze względu na pył respirabilnej krzemionki.
- Granulacja 0,2-0,6 mm jest dobrym punktem wyjścia do drobnych elementów i delikatniejszego czyszczenia.
- Ciśnienie 4-6 barów zwykle wystarcza do prac warsztatowych, ale o wyniku decydują także dysza i wydajność kompresora.
Dlaczego zwykły piasek nie jest dziś dobrym wyborem
W języku potocznym nadal mówimy o piaskowaniu, choć w praktyce używa się różnych materiałów ściernych. Zwykły piasek budowlany ma **nierówną granulację, wilgoć i zanieczyszczenia**, przez co potrafi zatykać układ dozujący, zużywać dyszę i dawać nierówny efekt.
Jeszcze ważniejsza jest kwestia zdrowotna. Piasek kwarcowy może uwalniać pył zawierający krystaliczną krzemionkę, której wdychanie wiąże się z ryzykiem pylicy i innych poważnych chorób układu oddechowego. Obowiązujące w Polsce przepisy dotyczące czyszczenia metodami strumieniowo-ściernymi wyłączają **suchy piasek kwarcowy jako ścierniwo oraz dodatek do innych ścierniw**. Dopuszczają piaski kwarcowe w metodach mokrych i wilgotnych, ale w warsztacie najrozsądniej zastąpić je materiałem przeznaczonym do obróbki strumieniowej.
Nie oznacza to, że każde opakowanie opisane jako „piasek do piaskarki” jest równie dobre. Przed zakupem sprawdzam przede wszystkim **kartę charakterystyki, zawartość pyłów, granulację i przeznaczenie produktu**. Jeśli sprzedawca nie podaje takich informacji, traktuję to jako sygnał ostrzegawczy.

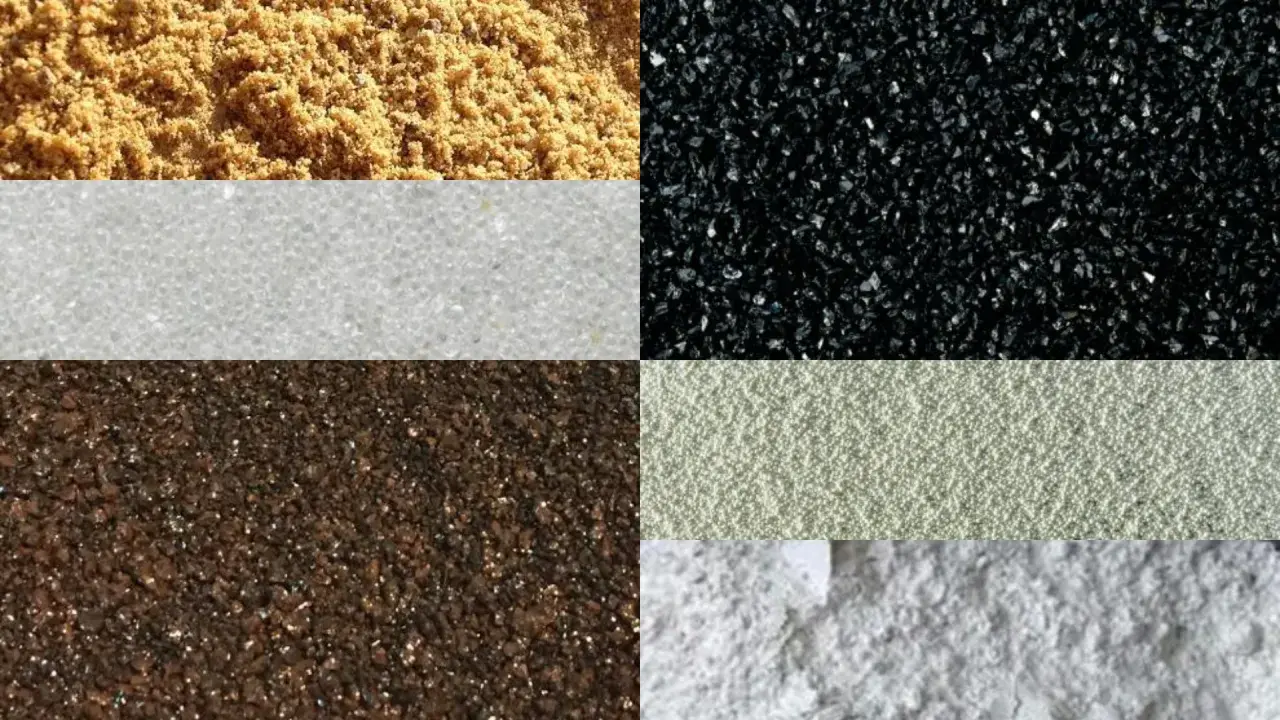

Najpopularniejsze ścierniwa do piaskowania i ich zastosowania
Nie istnieje jeden uniwersalny materiał do wszystkich prac. Innego ścierniwa potrzebuje stalowa rama z grubą korozją, a innego aluminiowa obudowa, gwint lub detal przygotowywany do malowania proszkowego.
| Ścierniwo | Najlepsze zastosowanie | Efekt i ograniczenia |
|---|---|---|
| Elektrokorund | Rdza, stare powłoki, stal, przygotowanie pod malowanie | Bardzo agresywne i twarde, tworzy wyraźny profil powierzchni |
| Garnet | Stal, aluminium, kamień, drewno, praca na mokro i sucho | Wydajne, stosunkowo mało pylące, droższe od najtańszych zamienników |
| Granulat szklany | Aluminium, stal nierdzewna, lekkie czyszczenie i satynowanie | Daje równą, matową powierzchnię, ale słabiej radzi sobie z grubą rdzą |
| Śrut stalowy lub żeliwny | Duże stalowe elementy, kabiny i instalacje przemysłowe | Może być wielokrotnie używany, wymaga mocnego urządzenia i odpylania |
| Ścierniwo plastikowe lub organiczne | Delikatne powłoki, tworzywa, elementy lotnicze i precyzyjne | Nie niszczy tak łatwo podłoża, lecz nie usuwa ciężkiej korozji |
| Rozdrobnione szkło | Rdza, farba i zabrudzenia z twardych powierzchni | Ostre ziarno dobrze tnie powłokę, ale pyli bardziej niż granulat kulisty |
Elektrokorund do wymagających prac
Elektrokorund, nazywany też korundem, jest moim wyborem wtedy, gdy trzeba szybko usunąć **mocno przywartą rdzę, zgorzelinę albo kilka warstw farby**. Ma wysoką twardość i ostre ziarno, dlatego skutecznie oczyszcza stal oraz przygotowuje ją do dalszego lakierowania.
Jego siła jest jednocześnie ograniczeniem. Na cienkiej blasze, aluminium lub miękkim odlewie może wyciąć zbyt głęboki profil, zaokrąglić krawędzie albo zmienić wygląd powierzchni. Do takich elementów zaczynam od drobniejszej frakcji i niższego ciśnienia, a próbę wykonuję w miejscu niewidocznym.
Granulat szklany do aluminium i satynowania
Granulat szklany ma bardziej zaokrąglone ziarna niż klasyczne ostrokrawędziowe ścierniwa. Dobrze sprawdza się przy **czyszczeniu aluminium, stali nierdzewnej i elementów, które mają uzyskać równomierne matowe wykończenie**. Nie atakuje podłoża tak agresywnie jak korund.
Do ciężkiej korozji wybieram jednak coś mocniejszego. Szkło jest świetne do odświeżenia felg, obudów i części aluminiowych, ale przy grubej warstwie rdzy praca może trwać długo, a zużycie ścierniwa szybko wzrosnąć. W sprzedaży detalicznej 25-kilogramowy worek granulatu szklanego często kosztuje około **70-120 zł**, zależnie od frakcji i producenta.
Garnet jako wszechstronny kompromis
Garnet, czyli ścierniwo z granatu, łączy dobrą skuteczność z mniejszym pyleniem niż wiele mineralnych zamienników. Można nim przygotowywać stal, aluminium, kamień i drewno, a jego ostre ziarno dobrze usuwa powłoki bez tak gwałtownego zużywania powierzchni jak najtwardszy korund.
To rozsądna opcja, gdy wykonujesz różne zadania i nie chcesz kupować kilku materiałów na start. Trzeba tylko pamiętać, że **garnet nie zawsze jest najtańszy**, a jego opłacalność zależy od możliwości odzysku i oczyszczania ścierniwa.
Śrut stalowy do zamkniętych urządzeń
Śrut stalowy lub żeliwny stosuje się głównie w kabinach, komorach i maszynach przemysłowych. Śrut kulisty czyści i lekko umacnia powierzchnię, natomiast śrut ostrokątny, nazywany gritem, mocniej usuwa rdzę i tworzy profil pod powłokę malarską.
Nie polecam go do małej, amatorskiej piaskarki bez sprawnego odzysku. Jest ciężki, obciąża układ dozowania, a jego rozpędzenie wymaga odpowiedniej wydajności powietrza. W zamkniętym obiegu może być jednak **wielokrotnie wykorzystywany**, co w większym warsztacie potrafi zrekompensować wyższą cenę zakupu.
Jak dobrać granulację i twardość do obrabianego elementu
Najłatwiej kierować się trzema parametrami: rodzajem podłoża, grubością usuwanej warstwy i oczekiwaną chropowatością. Zasada, którą stosuję, jest prosta: **im delikatniejszy materiał, tym drobniejsze i mniej agresywne ścierniwo**.
| Praca | Początkowa granulacja | Przykładowe ścierniwo |
|---|---|---|
| Delikatne matowanie aluminium | 0,1-0,3 mm | Drobny granulat szklany lub łagodny korund |
| Czyszczenie felg i obudów | 0,2-0,6 mm | Granulat szklany, garnet |
| Usuwanie farby ze stali | 0,3-0,8 mm | Garnet, elektrokorund, szkło ostrokrawędziowe |
| Gruba rdza i zgorzelina | 0,6-1,2 mm | Elektrokorund lub śrut ostrokątny |
| Delikatne usuwanie powłok z tworzyw | 0,2-0,8 mm | Ścierniwo plastikowe lub łupiny orzecha |
Podane zakresy są punktem startowym, a nie sztywną receptą. Producent ścierniwa może podawać granulację jako milimetry, mesh albo oznaczenie typu F24-F100, dlatego przed zakupem porównuję rzeczywisty zakres ziaren. **Zbyt grube ziarno** może uszkodzić detal, a zbyt drobne będzie długo usuwało powłokę i zwiększy ilość pyłu.
W przypadku części obrabianych CNC szczególnie chronię **gniazda łożysk, powierzchnie bazowe, gwinty i krawędzie kontrolne**. Piaskowanie nie powinno być traktowane jako neutralne czyszczenie. Nawet jeśli wizualnie detal wygląda dobrze, agresywna obróbka może zmienić wymiar lub chropowatość ważną dla montażu.
Ciśnienie, dysza i kompresor mają większe znaczenie, niż się wydaje
Dobry materiał ścierny nie nadrobi braków w instalacji. Mała dysza 3,2 mm przy ciśnieniu około 5 barów może potrzebować mniej więcej **0,4-0,6 m³/min powietrza**, a dysza 6,3 mm nawet około **1,7-2,3 m³/min**. Dlatego przed zakupem ścierniwa sprawdzam wydajność efektywną kompresora, a nie tylko pojemność jego zbiornika.
Do większości prac warsztatowych zaczynam od **4-5 barów**. Jeśli efekt jest zbyt słaby, najpierw sprawdzam wilgoć w instalacji, drożność dyszy i dozowanie. Podnoszenie ciśnienia bez kontroli często kończy się większym pyleniem, szybszym zużyciem ścierniwa i uszkodzeniem obrabianego elementu.
Dysza z węglika boru lub węglika krzemu zużywa się wolniej niż stalowa, ale kosztuje więcej. To ma sens przy regularnym piaskowaniu korundem lub śrutem. Przy okazjonalnej pracy z granulatem szklanym można zacząć od tańszej dyszy, lecz trzeba kontrolować średnicę otworu, bo jej powiększenie zmienia zużycie powietrza i materiału.
Próba na małym fragmencie oszczędza cały detal
Przed właściwą obróbką robię test na kilku centymetrach powierzchni. Ustawiam niskie ciśnienie, trzymam dyszę pod kątem około **45-60 stopni** i obserwuję, czy ścierniwo usuwa powłokę, czy zaczyna wycinać podłoże.
Dyszy nie prowadzę zbyt wolno i nie zatrzymuję jej w jednym miejscu. Równy ruch ogranicza lokalne przegrzanie, nierównomierną chropowatość oraz widoczne pasy. Przy elementach cienkościennych lepiej wykonać kilka lekkich przejść niż jedno bardzo agresywne.
Jakie ścierniwo wybrać do konkretnego materiału
Stal i konstrukcje stalowe
Do stalowej ramy, felgi albo elementu konstrukcyjnego najczęściej wybrałbym **garnet lub elektrokorund o średniej granulacji**. Przy grubej rdzy i zgorzelinie można użyć śrutu ostrokątnego, szczególnie gdy praca odbywa się w kabinie z odzyskiem.
Po oczyszczeniu stal trzeba szybko zabezpieczyć, ponieważ wilgoć i niewidoczny pył mogą przyspieszyć pojawienie się nalotu. Przed malowaniem usuwam pozostałości ścierniwa, odtłuszczam powierzchnię i sprawdzam, czy uzyskana chropowatość pasuje do zaleceń producenta powłoki.
Aluminium i stal nierdzewna
W przypadku aluminium zaczynam od granulatu szklanego o frakcji około **0,1-0,4 mm** albo delikatnego garnetu. Korund stosuję tylko wtedy, gdy powłoka jest trudna do usunięcia i mam możliwość dokładnej kontroli ciśnienia.
Stal nierdzewna wymaga dodatkowej ostrożności. Nie używam ścierniwa zanieczyszczonego stalą węglową, bo może to później wywołać nalot i lokalną korozję. Najbezpieczniej przeznaczyć osobny, czysty materiał do nierdzewki.
Przeczytaj również: Gilotyna do blachy - kiedy warto? Poradnik wyboru i cięcia
Drewno, tworzywa i elementy dekoracyjne
Do drewna nie sięgam po najtwardszy korund, chyba że celowo chcę uzyskać mocno chropowatą, postarzającą fakturę. Przy delikatnych elementach lepsze będą **łupiny orzecha, ścierniwo plastikowe albo drobny granulat szklany** użyty przy niskim ciśnieniu.
Tworzywa sztuczne łatwo przegrzać i odkształcić. W tym przypadku ważniejsze od samej twardości materiału jest krótkie, kontrolowane przejście i chłodzenie powierzchni przerwami. Na próbnym fragmencie sprawdzam także, czy ścierniwo nie zostawia trwałych wgnieceń.
Najczęstsze błędy przy wyborze materiału
- Użycie piasku z budowy zamiast certyfikowanego ścierniwa. Taki materiał jest często wilgotny, zapylony i ma przypadkową granulację.
- Dobór wyłącznie według ceny. Tani produkt może zużywać się szybko, pylić i wymagać częstego przerywania pracy.
- Za grube ziarno do cienkiej blachy. Efektem mogą być wżery, odkształcenia i zbyt głęboki profil.
- Brak osuszacza powietrza. Wilgoć powoduje zbijanie ścierniwa i niestabilne dozowanie.
- Piaskowanie bez maskowania. Gwinty, uszczelnienia, łożyska i powierzchnie precyzyjne trzeba zabezpieczyć lub wyłączyć z obróbki.
- Wielokrotne używanie zużytego materiału. Po rozpadzie ziaren skuteczność spada, a ilość pyłu rośnie.
Nie lekceważę również ochrony osobistej. Potrzebne są **szczelna przyłbica lub hełm z doprowadzeniem powietrza, rękawice, odzież ochronna, ochronniki słuchu i sprawne odpylanie**. Sama maseczka przeciwpyłowa z marketu nie jest wystarczającym zabezpieczeniem przy intensywnym piaskowaniu pneumatycznym.
Zużyte ścierniwo należy zebrać, a nie zamiatać na zewnątrz ani wsypywać do gruntu. Po pracy zawiera ono resztki farby, rdzy, oleju i innych substancji, więc sposób jego zagospodarowania trzeba ocenić zgodnie ze składem odpadu.
Najrozsądniejszy zestaw na początek pracy
Jeśli piaskuję różne elementy w niewielkim warsztacie, zacząłbym od **granulatu szklanego 0,2-0,6 mm** do aluminium, felg i lekkiego czyszczenia oraz od elektrokorundu 0,3-0,8 mm do stali i trudniejszych powłok. Taki zestaw daje dwa wyraźnie różne tryby pracy bez kupowania całego magazynu ścierniw.
Przed zamówieniem pełnego worka kupuję małą próbkę i sprawdzam ją na konkretnym materiale. Różnica między „ładnie oczyszczoną powierzchnią” a detalem z nieodwracalnymi wżerami często sprowadza się do **jednego testu, właściwej granulacji i kilku barów mniej na manometrze**.
Jeżeli mam wskazać jedną najbardziej uniwersalną opcję, wybrałbym garnet do zróżnicowanych prac albo granulat szklany do typowego warsztatu samochodowego. Suchego piasku kwarcowego nie traktowałbym jako oszczędności, tylko jako niepotrzebne ryzyko zdrowotne i technologiczne.
