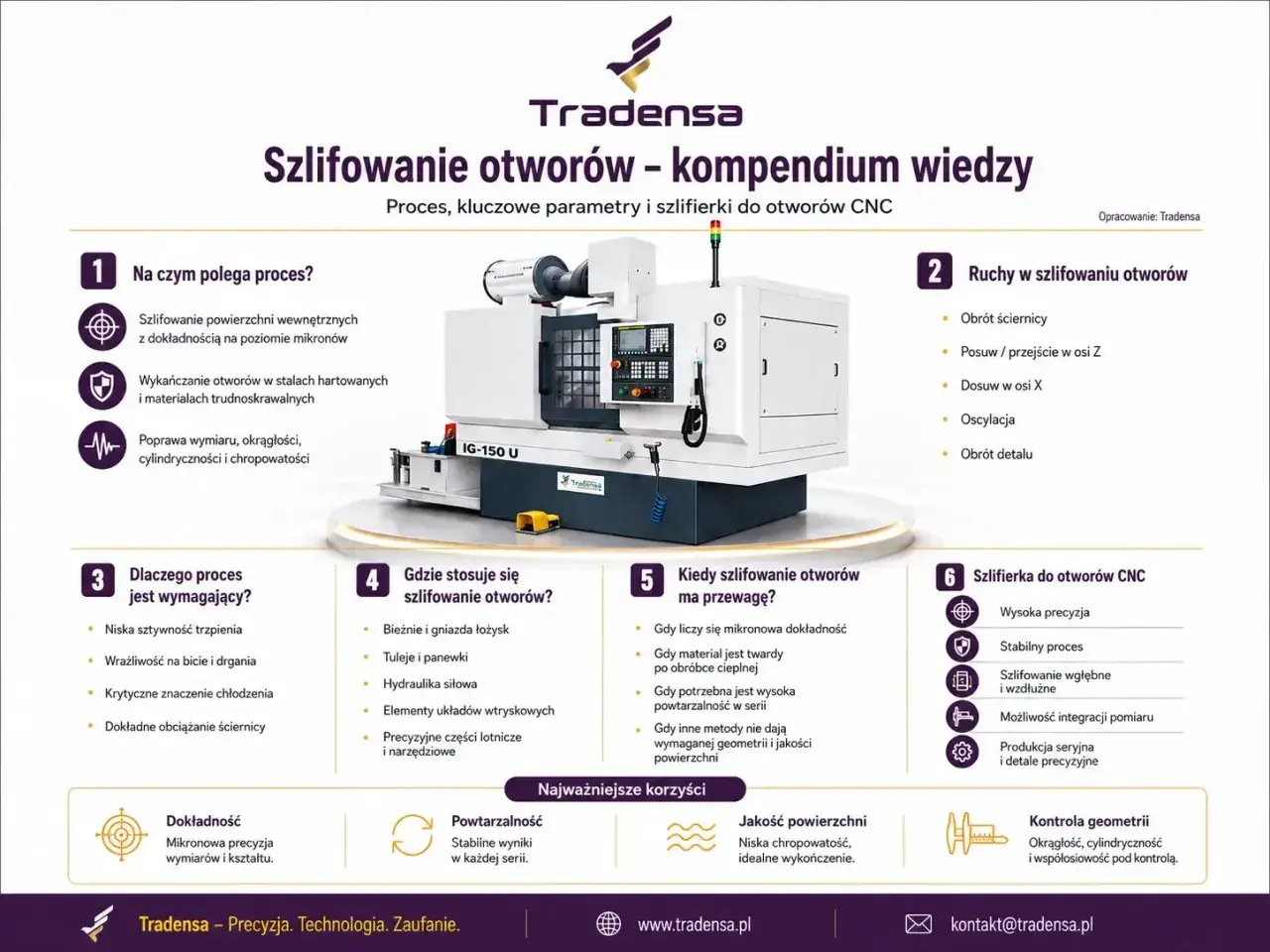

Gdy tuleja lub korpus ma mieć dokładny, równy otwór, samo wiercenie często nie wystarcza. Właśnie wtedy szlifowanie otworów pozwala usunąć niewielki naddatek, poprawić geometrię i uzyskać powierzchnię odpowiednią dla łożyska, sworznia albo uszczelnienia. Opisuję, jak przebiega szlifowanie wewnętrzne, jak dobrać ściernicę, skąd biorą się błędy oraz kiedy lepiej zastosować rozwiercanie lub honowanie.
Precyzja otworu zależy od kilku decyzji technologicznych
- Zastosowanie tej metody ma sens przede wszystkim przy dokładnych otworach walcowych i stożkowych.
- Naddatek na wykończenie często wynosi około 0,05-0,30 mm na średnicy, ale zależy od materiału i wcześniejszej obróbki.
- Sztywność trzpienia wpływa na stożkowatość, drgania i utrzymanie wymiaru.
- Chłodzenie oraz obciąganie ściernicy decydują o temperaturze, chropowatości i stabilności procesu.
- Kontrola powinna obejmować średnicę, walcowość, okrągłość i chropowatość, a nie tylko jeden wymiar.
Co dokładnie dzieje się podczas obróbki wewnętrznej

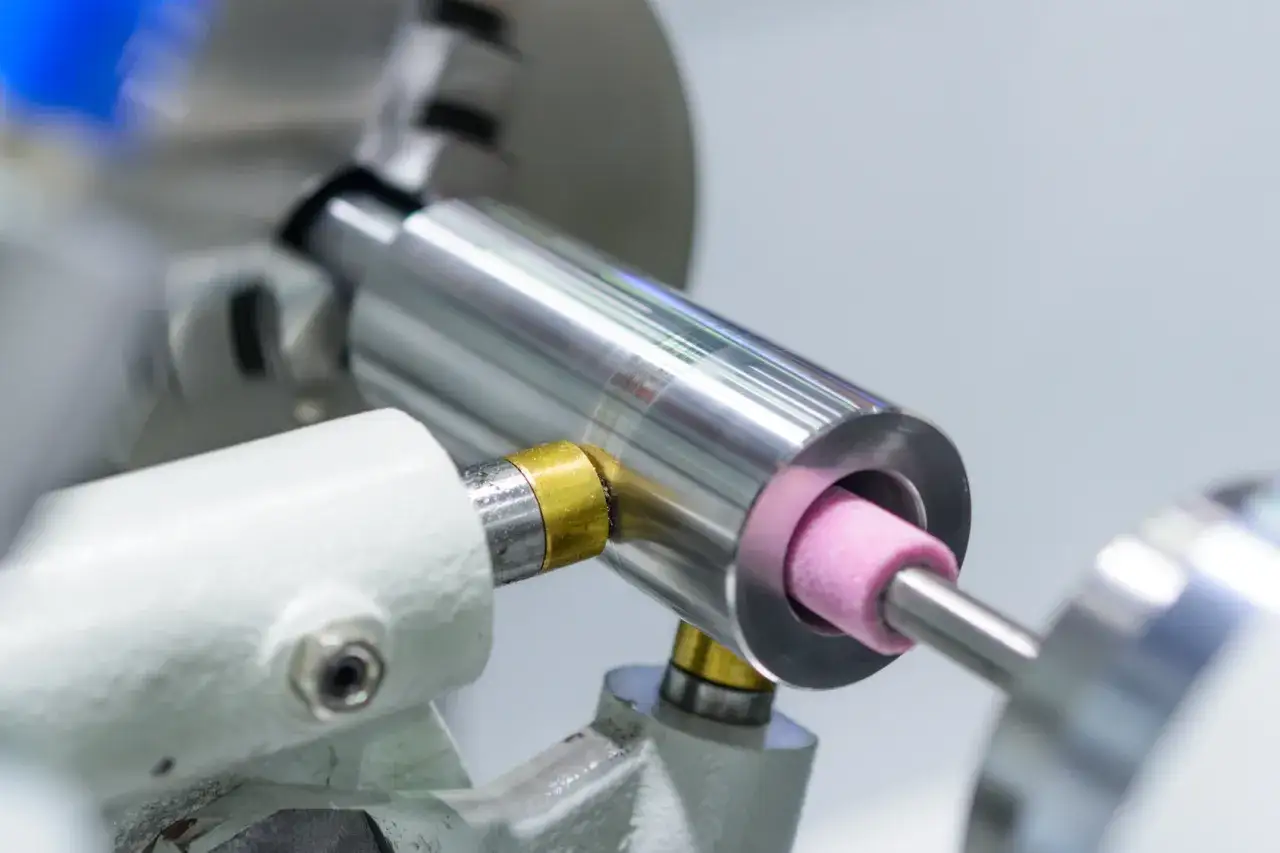

W szlifowaniu wewnętrznym materiał jest usuwany przez drobne ziarna ścierne znajdujące się na obwodzie małej ściernicy. Narzędzie pracuje na końcu trzpienia, który wchodzi do otworu, dlatego cały układ jest bardziej podatny na ugięcie niż przy szlifowaniu powierzchni zewnętrznej. Efektem powinien być otwór o **stabilnej średnicy, małej owalności i równomiernej strukturze powierzchni**.
Najczęściej obrabia się otwory walcowe, ale odpowiednio ustawiona maszyna może również wykonywać otwory stożkowe, powierzchnie czołowe, promienie i stopnie. Dużą zaletą jest możliwość wykonania kilku powierzchni przy **jednym zamocowaniu detalu**, co ogranicza ryzyko błędu wynikającego z ponownego ustawiania.
Nie traktuję jednak tej operacji jako sposobu na naprawienie każdego źle wykonanego otworu. Jeżeli wcześniejsze wiercenie pozostawiło duży błąd osi, pęknięcie albo zbyt mały naddatek, ściernica nie rozwiąże problemu bez dodatkowej operacji. Szlifowanie jest obróbką wykańczającą, a nie zamiennikiem poprawnego przygotowania materiału.
Kiedy ta metoda ma sens, a kiedy lepiej wybrać inną
Najczęściej stosuje się ją przy elementach, które wymagają wysokiej dokładności po hartowaniu lub ulepszaniu cieplnym. Dotyczy to między innymi **tulei, pierścieni, gniazd łożysk, cylindrów, korpusów przekładni i elementów hydrauliki siłowej**. Twardy materiał nie jest tu przeszkodą, pod warunkiem że ściernica i chłodzenie są dobrane do konkretnego stopu.
| Metoda | Najlepsze zastosowanie | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Wiercenie lub wytaczanie | Usuwanie większego naddatku | Wysoka wydajność | Mniejsza dokładność i gorsza powierzchnia |
| Rozwiercanie | Otwory o umiarkowanej dokładności | Krótki czas obróbki | Mała korekta wymiaru i ograniczona elastyczność |
| Szlifowanie wewnętrzne | Stal hartowana, pasowania i dokładne gniazda | Dokładność oraz dobra geometria | Niższa wydajność i wyższe wymagania sprzętowe |
| Honowanie | Cylindry i otwory wymagające określonej tekstury | Równa powierzchnia z charakterystycznym krzyżowym śladem | Nie zawsze koryguje duży błąd położenia osi |
Jeżeli potrzebuję tylko szybko doprowadzić otwór do wymiaru w zwykłej tulei, rozwiercanie może być rozsądniejsze. Gdy jednak otwór ma współpracować z łożyskiem lub elementem poruszającym się z małym luzem, **kontrola geometrii** zwykle jest ważniejsza niż sama szybkość usuwania materiału.
Jak przebiega proces na szlifierce
Dobry rezultat zaczyna się przed uruchomieniem wrzeciona. Najpierw sprawdzam rysunek, materiał, wymagany wymiar, tolerancję, chropowatość oraz sposób bazowania. Dopiero później można ustalić, ile materiału pozostawiono po toczeniu, wytaczaniu albo hartowaniu.
Przygotowanie i ustawienie detalu
Detal musi być zamocowany tak, aby nie został odkształcony. Cienkościenna tuleja ściśnięta zbyt mocno może po zwolnieniu uchwytu zmienić średnicę, mimo że pomiar wykonany podczas obróbki wyglądał prawidłowo. W takich przypadkach lepiej wykorzystać **łagodniejsze mocowanie, trzpień rozprężny albo bazowanie na powierzchni, która nie przenosi dużych sił**.
Oś otworu trzeba ustawić względem osi wrzeciona. Nawet niewielkie przesunięcie może powodować nierównomierne zbieranie materiału i błąd położenia. W produkcji seryjnej pomagają sondy pomiarowe oraz program CNC, ale automatyzacja nie zastąpi sprawdzenia pierwszej sztuki.
Przejścia zgrubne i wykańczające
Jeżeli naddatek na średnicy wynosi przykładowo 0,20 mm, nie zawsze warto usuwać go jednym przejściem. Stosuje się przejścia zgrubne, wykańczające i często krótkie **wyiskrzanie**, czyli przejazd bez dalszego dosuwania ściernicy, który pozwala usunąć sprężyste odkształcenia układu.
Podczas ruchu wzdłużnego ściernica przechodzi przez długość obrabianej powierzchni z niewielkim wybiegiem poza krawędź otworu. Zbyt krótki wybieg może pozostawić nierówną strefę przy czole, a zbyt duży zwiększa czas cyklu i obciążenie trzpienia. W CNC można zaprogramować kilka przejść, kompensację zużycia oraz automatyczny pomiar, ale parametry nadal wymagają prób technologicznych.
Dobór ściernicy i parametrów decyduje o wyniku
Najczęściej spotyka się ściernice z elektrokorundu, węglika krzemu, CBN albo diamentu. **Elektrokorund** dobrze sprawdza się przy wielu stalach, CBN przy stalach hartowanych, a diament przy węglikach spiekanych i materiałach ceramicznych. To jednak ogólna wskazówka, nie gotowa recepta, bo równie ważne są spoiwo, twardość i ziarnistość.
Średnica ściernicy często mieści się w zakresie około **50-80% średnicy obrabianego otworu**. Mniejsze narzędzie łatwiej wprowadzić do ciasnego otworu, lecz zwykle ma mniejszą sztywność i szybciej reaguje na błędy ustawienia. Większa ściernica może pracować stabilniej, ale ogranicza dostęp do małych średnic i otworów stopniowanych.
| Element doboru | Co zmienia w procesie | Praktyczna wskazówka |
|---|---|---|
| Ziarnistość | Wydajność i chropowatość | Grubsze ziarno do usuwania naddatku, drobniejsze do wykończenia |
| Twardość ściernicy | Tempo odsłaniania nowych ziaren | Przy tendencji do przypaleń potrzebna bywa bardziej miękka charakterystyka |
| Prędkość obwodowa | Stabilność cięcia i jakość powierzchni | Nie wolno przekraczać prędkości dopuszczonej dla konkretnej ściernicy |
| Posuw wzdłużny | Równomierność śladu i czas cyklu | Zbyt szybki posuw może pogorszyć chropowatość |
| Dosuw | Wielkość jednorazowego ubytku materiału | Przy wykańczaniu powinien być wyraźnie mniejszy niż przy obróbce zgrubnej |
W praktyce nie zaczynam od maksymalnego dosuwu, nawet gdy maszyna ma dużą moc. Przy otworach bardziej liczy się **kontrola temperatury i ugięcia** niż efektowna wydajność. Dla wielu stali prędkości ściernicy są rzędu kilkudziesięciu metrów na sekundę, ale dokładną wartość zawsze dobiera się z katalogu narzędzia i dokumentacji maszyny.
Przeczytaj również: Gięcie rur stalowych - Jak uniknąć błędów i wybrać metodę?
Obciąganie i chłodzenie
Obciąganie odnawia powierzchnię ściernicy, nadaje jej właściwy kształt i usuwa zatkane ziarna. Gdy wykonuje się je zbyt rzadko, narzędzie może zacząć trzeć zamiast skrawać. Objawami bywają **wzrost temperatury, przypalenia, pogorszenie chropowatości oraz niestabilny wymiar**.
Strumień chłodziwa powinien trafiać bezpośrednio do strefy kontaktu, a nie tylko spływać po zewnętrznej stronie detalu. Przy głębokich otworach dostęp jest trudniejszy, dlatego trzeba zwrócić uwagę na wydajność pompy, filtrację i czystość płynu. Zanieczyszczone chłodziwo może porysować powierzchnię oraz przyspieszyć zużycie ściernicy.
Skąd biorą się stożki, przypalenia i drgania
Najczęstszy błąd polega na szukaniu przyczyny wyłącznie w programie CNC. Wewnętrzne szlifowanie jest wrażliwe na cały układ: **wrzeciono, trzpień, oprawkę, mocowanie i detal**. Jeżeli trzpień jest za długi lub ma zbyt małą średnicę, ugnie się pod obciążeniem i otwór może wyjść stożkowy.
| Objaw | Prawdopodobna przyczyna | Pierwsza reakcja |
|---|---|---|
| Stożkowatość otworu | Ugięcie trzpienia, złe ustawienie lub nierówne chłodzenie | Skrócić wysięg, sprawdzić bazowanie i rozkład strumienia chłodziwa |
| Owalność | Odkształcenie detalu, bicie wrzeciona lub niestabilne mocowanie | Zmniejszyć siłę mocowania i sprawdzić bicie układu |
| Przypalenia | Za duży dosuw, zatkana ściernica albo słabe chłodzenie | Zmniejszyć obciążenie, obciągnąć ściernicę i poprawić doprowadzenie płynu |
| Drgania i falisty ślad | Rezonans, zbyt długi trzpień lub niewyważenie | Sprawdzić sztywność, wyważenie i parametry prędkości |
| Zbyt duża chropowatość | Zużyte ziarno, niewłaściwa ziarnistość lub zbyt szybki posuw | Skorygować obciąganie i przejście wykańczające |
Przypalenie nie jest tylko defektem wizualnym. Może zmienić warstwę wierzchnią materiału i osłabić trwałość elementu, zwłaszcza po obróbce cieplnej. Jeżeli na powierzchni pojawia się niebieskie lub brunatne przebarwienie, nie próbowałbym ukrywać go kolejnym lekkim przejściem bez ustalenia przyczyny.
Drgania również potrafią zmylić. Zmniejszenie posuwu czasem pomaga, ale czasem tylko wydłuża kontakt ściernicy z materiałem i zwiększa temperaturę. Najpierw sprawdzam **wysięg trzpienia, bicie, wyważenie oraz mocowanie**, a dopiero później zmieniam parametry.
Jak ocenić gotowy otwór i dobrze przygotować zlecenie
Sam pomiar średnicy w jednym miejscu nie wystarcza. Otwór może mieć poprawny wymiar przy wejściu, a jednocześnie być stożkowy lub beczkowaty w głębi. Przy wymagających detalach sprawdza się kilka przekrojów i kierunków, a także **okrągłość, walcowość, współosiowość oraz chropowatość**.
W produkcji precyzyjnej tolerancje rzędu **kilku mikrometrów** są osiągalne, ale wymagają stabilnej temperatury, sztywnej maszyny, dobrego pomiaru i powtarzalnego mocowania. Typowa chropowatość po dobrze dobranym przejściu wykańczającym może mieścić się orientacyjnie w zakresie **Ra 0,2-0,8 µm**, lecz wymagania dla łożyska, uszczelnienia i cylindra mogą być inne.
Przy zlecaniu pracy podaję nie tylko średnicę nominalną. Potrzebne są również długość otworu, materiał i jego twardość, tolerancja, chropowatość, wymagania dotyczące współosiowości, rodzaj wcześniejszej obróbki oraz informacja, czy występują stopnie lub rowki. Taki komplet danych ogranicza ryzyko, że wykonawca osiągnie wymiar, ale nie spełni wymagań dotyczących geometrii.
Jeżeli detal jest jednostkowy, koszt i czas przygotowania mogą być istotniejsze niż sama długość szlifowania. Przy serii opłaca się przygotować **kartę kontroli pierwszej sztuki**, ustalić częstotliwość pomiarów i zaplanować kompensację zużycia ściernicy. To właśnie powtarzalność, a nie pojedynczy idealny pomiar, odróżnia poprawnie ustawiony proces od przypadkowo udanego detalu.
Dobry otwór zaczyna się przed uruchomieniem wrzeciona
Największą różnicę robią zwykle podstawy: prawidłowy naddatek po wcześniejszej obróbce, sztywne mocowanie, możliwie krótki trzpień, świeżo przygotowana ściernica i chłodziwo podane do strefy skrawania. Dopiero na tym fundamencie parametry CNC mogą przynieść oczekiwaną dokładność.
Do prostego otworu nie zawsze potrzebuję najbardziej rozbudowanej maszyny. Przy trudnym materiale, małej średnicy albo wymaganej tolerancji kilku mikrometrów oszczędzanie na pomiarze, chłodzeniu lub przygotowaniu narzędzia zwykle kończy się poprawkami. Lepiej zaplanować proces spokojnie i sprawdzić pierwszą sztukę, niż próbować odzyskać jakość samym zwiększaniem liczby przejść.
