Gięcie rur stalowych ma sens wtedy, gdy element ma nie tylko pasować wymiarowo, ale też zachować nośność, estetykę i powtarzalność. W praktyce o jakości decydują promień gięcia, grubość ścianki, gatunek stali oraz to, czy detal powstaje na giętarce CNC z trzpieniem, czy prostszą metodą warsztatową. W tym artykule pokazuję, jak wygląda proces, co najczęściej psuje efekt i jakie dane trzeba przygotować, żeby uniknąć poprawek.
Najważniejsze decyzje zapadają przed pierwszym zgięciem
- Technika gięcia musi pasować do średnicy, ścianki i promienia, bo nie każda rura znosi ten sam poziom odkształcenia.
- Sprężynowanie, czyli odbicie materiału po odciążeniu, trzeba kompensować już na etapie programu CNC.
- Trzpień jest szczególnie ważny przy cienkościennych rurach i ciasnych łukach, bo stabilizuje przekrój od środka.
- Dokładny rysunek z kątem, promieniem, długościami prostych odcinków i orientacją gięć ogranicza ryzyko błędu.

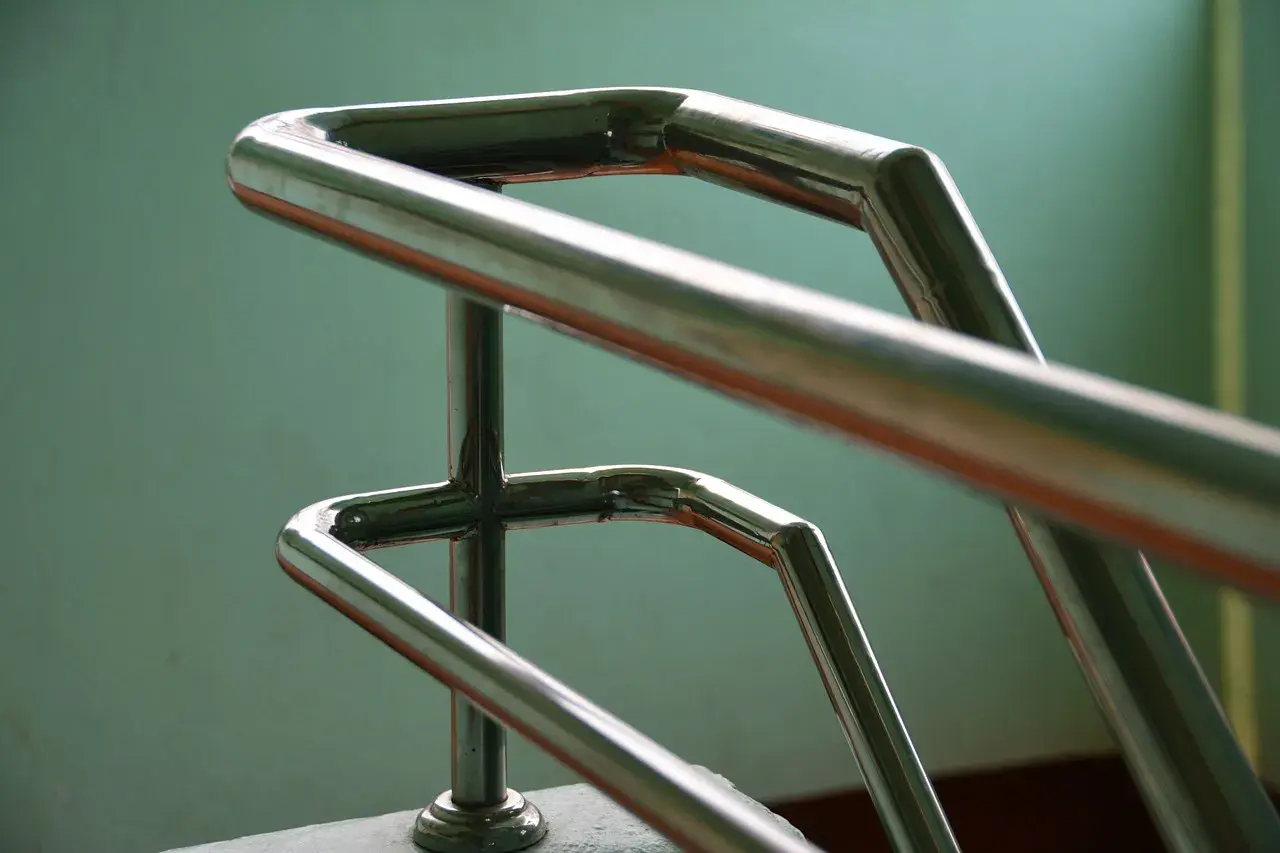

- Jakość powierzchni i spoiny też mają znaczenie, zwłaszcza gdy detal ma trafić do montażu widocznego albo precyzyjnego.
Jak działa proces i gdzie CNC daje największą przewagę

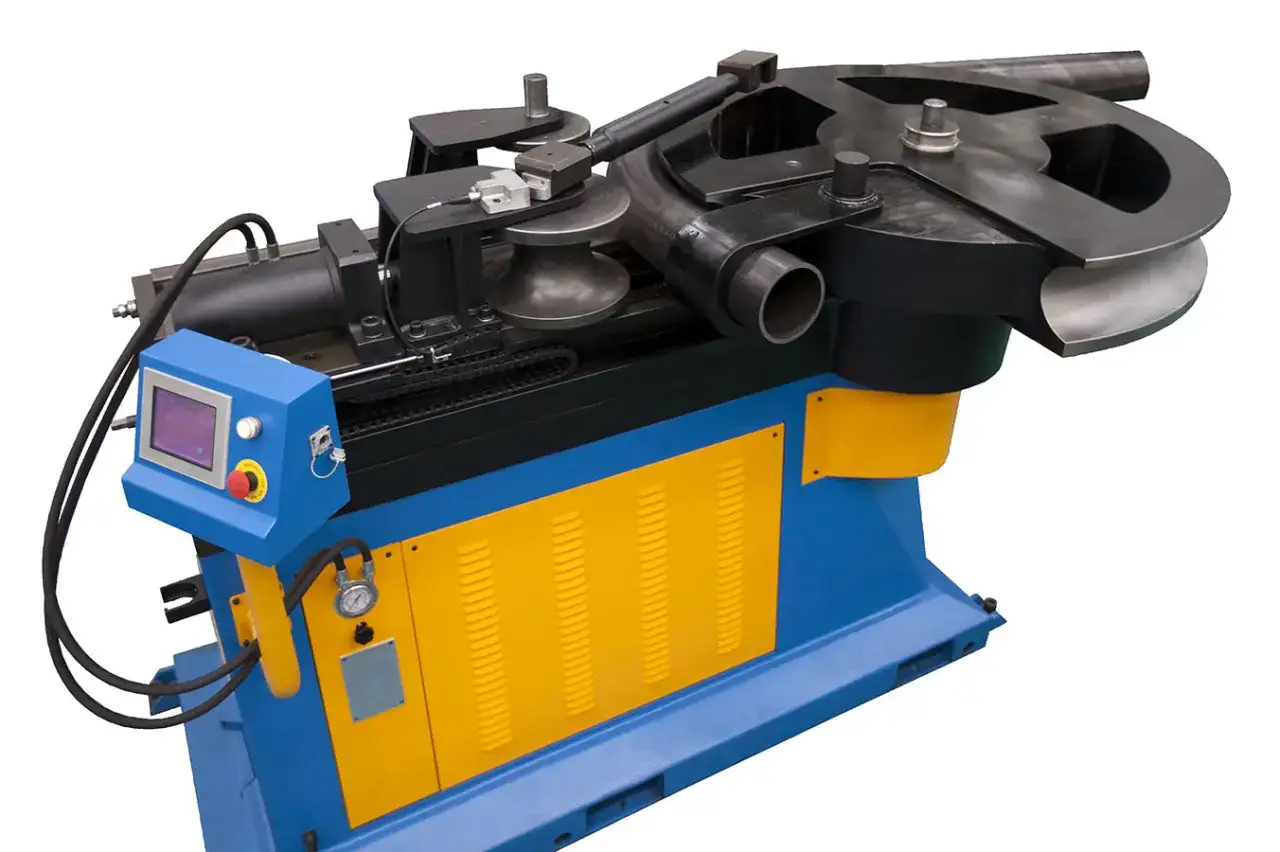

W obróbce warsztatowej najczęściej spotykam gięcie obrotowe na matrycy, bo daje dobrą kontrolę nad promieniem i kątem, a przy odpowiednim oprzyrządowaniu pozwala utrzymać powtarzalność w serii. CNC wnosi tu przede wszystkim kontrolę parametrów: program zapisuje kolejność gięć, położenie osi, korekty kąta i naddatek na sprężynowanie. To właśnie dlatego jedna dobrze ustawiona maszyna potrafi zrobić dziesiątki identycznych detali bez „ręcznego doginania”.
Najprościej mówiąc, maszyna wymusza na rurze określoną krzywiznę, a operator dobiera narzędzia tak, żeby przekrój nie spłaszczył się nadmiernie. W zależności od geometrii stosuje się inne podejście: od gięcia trzpieniowego, przez walcowanie, po nagrzewanie indukcyjne dla większych elementów. Barnshaws zwraca uwagę, że przy cienkościennych rurach i małych promieniach trzpień jest często kluczowy, a przy stosunku średnicy do grubości ścianki powyżej około 20 staje się praktycznie obowiązkowy.
| Metoda | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Gięcie trzpieniowe | Ciasne łuki, cienka ścianka, wysoka jakość powierzchni | Dobra kontrola przekroju i promienia | Wymaga narzędzi dopasowanych do średnicy i materiału |
| Gięcie rolkowe | Długie, łagodne łuki i większe promienie | Małe odkształcenie lokalne | Słabsza przydatność przy krótkich odcinkach i ciasnych formach |
| Gięcie indukcyjne | Duże średnice, grubsze ścianki, trudne geometrie | Daje duże możliwości kształtowania | Wymaga wyższej infrastruktury i kontroli temperatury |
| Gięcie ręczne lub hydrauliczne | Proste prace jednostkowe i małe serie | Niski próg wejścia | Niższa powtarzalność i większa zależność od operatora |
W praktyce wybór metody nie wynika z przyzwyczajenia, tylko z geometrii detalu. Jeśli rura ma być tylko „ładnie wygięta”, wystarczy prostsze rozwiązanie. Jeśli ma wejść w precyzyjny montaż albo pracować pod obciążeniem, lepiej od razu iść w CNC z odpowiednim podparciem materiału. Kiedy wiadomo już, jaką technikę wybrać, warto zobaczyć sam przebieg operacji krok po kroku.
Jak przebiega operacja krok po kroku
Najgorszy błąd to traktowanie gięcia jako jednego ruchu maszyny. Dobrze ustawiony proces zaczyna się dużo wcześniej, od pomiaru i sprawdzenia, czy detal da się wykonać bez utraty jakości. W warsztacie zwykle robię to w pięciu etapach.
- Analiza rysunku - sprawdzam promień osiowy, kąt, długości prostych odcinków i to, w której płaszczyźnie biegną kolejne łuki.
- Dobór materiału i narzędzi - inna konfiguracja będzie dla cienkościennej rury konstrukcyjnej, a inna dla elementu o wyższej wytrzymałości.
- Próba technologiczna - wykonuję testowe gięcie, żeby zobaczyć rzeczywiste sprężynowanie, czyli to, o ile detal „odskoczy” po zwolnieniu nacisku.
- Ustawienie programu CNC - wpisuję korektę kąta i sekwencję ruchów, aby maszyna uwzględniła zachowanie konkretnej partii materiału.
- Kontrola pierwszej sztuki - mierzę kąt, promień, spłaszczenie przekroju i zgodność z wymiarem montażowym, a dopiero potem uruchamiam serię.
Przy typowych materiałach sprężynowanie bywa niewielkie, często rzędu 1-3°, ale w twardszych stalach albo przy dużym promieniu potrafi wzrosnąć wyraźnie. The Fabricator opisuje to wprost: im większa granica plastyczności i im większy promień, tym silniejsze odbicie materiału po gięciu. Dobra maszyna CNC nie eliminuje tego zjawiska, tylko pozwala je przewidzieć i skorygować. A to już prowadzi do najważniejszego pytania: co właściwie decyduje o tym, że jeden detal wychodzi czysto, a drugi pęka lub się spłaszcza.
Co najbardziej wpływa na jakość wygięcia
W praktyce liczą się nie pojedyncze liczby, tylko ich układ. Ta sama rura może wyjść poprawnie przy jednym promieniu i zupełnie źle przy drugim, nawet jeśli średnica się nie zmienia. Najwięcej problemów robią zwykle cztery rzeczy: za ciasny promień, zbyt cienka ścianka, zły dobór narzędzia i brak kontroli nad pozycją spoiny w rurze zgrzewanej.
- Promień gięcia - im mniejszy, tym większe ryzyko spłaszczenia i pofałdowania wewnętrznego łuku.
- Stosunek średnicy do grubości ścianki - przy wartości powyżej około 20 trzeba liczyć się z koniecznością użycia trzpienia i lepszego podparcia materiału.
- Gatunek stali - materiały o wyższej granicy plastyczności bardziej sprężynują i są mniej „wybaczające” przy ciasnych łukach.
- Owalność - to spłaszczenie przekroju po gięciu; im większa, tym trudniej o poprawny montaż lub estetyczny efekt.
- Cienienie ścianki - na zewnętrznym łuku materiał się rozciąga, a w trudnych przypadkach ubytek może być bardzo duży, nawet około 33%.
Jak przygotować rysunek i dane dla wykonawcy
Najlepsze zlecenie to takie, przy którym operator nie musi zgadywać. W praktyce wystarczy kilka dokładnych informacji, ale muszą być podane jasno i bez skrótów myślowych. Jeśli detal ma więcej niż jedno gięcie, a do tego dochodzi orientacja przestrzenna, precyzyjny opis staje się ważniejszy niż sam szkic odręczny.
| Co podać | Dlaczego to ważne |
|---|---|
| Średnica zewnętrzna i grubość ścianki | Od tego zależy dobór trzpienia, matrycy i ryzyko spłaszczenia. |
| Gatunek stali i forma rury | Inaczej zachowuje się rura konstrukcyjna, a inaczej element o wyższej wytrzymałości lub ze spoiną wzdłużną. |
| Promień gięcia, kąt i długości prostych odcinków | To podstawowe dane programowe dla CNC; bez nich detal nie będzie powtarzalny. |
| Orientacja gięć w przestrzeni | Przy łukach w różnych płaszczyznach liczy się kolejność i obrót rury między operacjami. |
| Tolerancja wymiarowa | Inna wystarczy dla konstrukcji pomocniczej, a inna dla detalu montażowego lub widocznego. |
| Wymagania dotyczące końców i powierzchni | Można od razu uwzględnić gratowanie, cięcie pod kolejny montaż, malowanie albo cynkowanie. |
W dobrze przygotowanej dokumentacji zawsze zaznaczam też, czy ważniejsza jest estetyka czy nośność. To nie jest detal drugorzędny, bo czasem decyduje o tym, czy wystarczy zwykłe gięcie, czy trzeba użyć bardziej kontrolowanej technologii z podparciem wewnętrznym. Jak podaje Barnshaws, przy cienkich ściankach i ciasnych łukach właśnie ten wybór najczęściej robi różnicę między poprawnym detalem a odrzutem. Z taką dokumentacją łatwiej też uniknąć typowych pomyłek, które wychodzą dopiero na etapie montażu.
Najczęstsze błędy i kiedy lepiej wybrać inną metodę
Najbardziej kosztowne są błędy, które na pierwszy rzut oka wyglądają niewinnie. Często widzę to przy małych seriach: detal „prawie pasuje”, ale po złożeniu okazuje się, że brakuje kilku milimetrów albo łuk jest zbyt spłaszczony. Taka poprawka kosztuje więcej niż dokładne przygotowanie danych na początku.
- Za ciasny promień względem ścianki - zwiększa ryzyko pęknięcia i spłaszczenia przekroju.
- Brak korekty sprężynowania - element po gięciu nie trafia w zadany kąt.
- Zła orientacja spoiny - w rurach zgrzewanych spoinę trzeba uwzględnić w układzie gięcia, bo potrafi osłabić miejscowy efekt.
- Za krótkie odcinki proste - czasem narzędzie po prostu nie ma miejsca, żeby pracować bez kolizji.
- Zbyt wiele łuków blisko siebie - materiał zaczyna się kumulacyjnie odkształcać i trudno utrzymać geometrię.
Nie każdą geometrię warto robić „na siłę” na zimno. Przy długich, łagodnych łukach lepsze bywa gięcie rolkowe, bo mniej deformuje przekrój. Przy dużych średnicach lub wymagających promieniach lepiej sprawdza się proces indukcyjny, który daje większą swobodę kształtowania. Ja patrzę na to prosto: jeśli technologia zaczyna walczyć z detalem, a nie go prowadzić, czas zmienić metodę. Z tego wynika ostatnia rzecz, którą zawsze sprawdzam przed zleceniem lub uruchomieniem produkcji.
Te trzy parametry najczęściej przesądzają o efekcie
Jeżeli miałbym zostawić tylko jedną praktyczną wskazówkę, powiedziałbym: nie zaczynaj od samej maszyny, tylko od geometrii, materiału i wymagań montażowych. To te trzy rzeczy najczęściej decydują, czy detal przejdzie bez korekty, czy wróci na stół z poprawkami. W dobrze ustawionej produkcji CNC można uzyskać bardzo ciasne tolerancje kątowe, często na poziomie około ±0,5°, a w dopracowanych procesach jeszcze lepiej, ale tylko wtedy, gdy wejściowe dane są kompletne i realistyczne.
Dlatego przed zleceniem zawsze sprawdzam, czy mam promień mierzony po osi, czy po wewnętrznej stronie łuku, czy znam dokładną grubość ścianki oraz czy detal po gięciu trafi jeszcze do spawania, cynkowania albo malowania. To drobiazgi tylko z pozoru. W praktyce właśnie one decydują o tym, czy cały proces będzie powtarzalny, czy zamieni się w serię kosztownych korekt. Jeśli od początku podasz pełne dane, gięcie przestaje być problemem technologicznyym, a staje się po prostu kolejnym, przewidywalnym etapem obróbki.
