Frezowanie w praktyce nie jest jednym procesem, tylko zestawem metod, które różnią się sposobem wejścia narzędzia w materiał, kierunkiem posuwu i zastosowaniem na detalu. Gdy porządkuję rodzaje frezowania, patrzę najpierw na geometrię powierzchni, potem na sztywność układu i dopiero na szybkość skrawania. Właśnie to podejście pozwala dobrać technikę, która daje dobrą powierzchnię, rozsądne zużycie narzędzia i stabilną pracę na CNC.
Najważniejsze informacje w skrócie
- Frezowanie warto porządkować według geometrii kontaktu, kierunku posuwu i strategii wejścia w materiał.
- Frezowanie czołowe sprawdza się przy planowaniu dużych płaszczyzn, a frez palcowy przy profilach, rowkach i kieszeniach.
- Współbieżne zwykle daje lepszą powierzchnię, ale wymaga sztywnej maszyny i pewnego mocowania.
- Przeciwbieżne bywa bezpieczniejsze na starszych obrabiarkach, choć częściej obciąża narzędzie i zostawia gorszy ślad.
- Przy długim wysięgu, małej sztywności albo trudnym materiale często lepiej działa frezowanie wgłębne lub łagodniejsza strategia wejścia.
- Na CNC o wyniku często decyduje nie sama nazwa operacji, tylko sposób prowadzenia ścieżki, odprowadzanie wióra i naddatek.
Jak porządkuję frezowanie w praktyce warsztatowej
Ja zwykle rozbijam temat na trzy pytania. Gdzie narzędzie skrawa, w którą stronę płynie wiór i jak w ogóle wchodzę w materiał? Dopiero odpowiedź na te trzy rzeczy mówi mi, czy mam do czynienia z obróbką czołową, boczną, rowkową, kieszeniową, czy z bardziej specjalistycznym wariantem pod trudny detal.
| Warstwa decyzji | Co sprawdzam | Co z tego wynika |
|---|---|---|
| Geometria kontaktu | Czy narzędzie pracuje czołem, bokiem, po obwodzie, czy po spirali | Dobór operacji: planowanie, profilowanie, rowkowanie, kieszenie |
| Kierunek posuwu | Czy skrawanie jest współbieżne, czy przeciwbieżne | Wpływ na powierzchnię, siły, trwałość narzędzia i wymagania wobec maszyny |
| Strategia CNC | Jak narzędzie wchodzi i wychodzi z materiału | Decyzja, czy lepsza będzie rampa, helisa, wejście osiowe, czy klasyczne zagłębienie |
Taki podział dobrze działa, bo nie miesza ze sobą narzędzia, ścieżki i efektu końcowego. Gdy to już uporządkuję, mogę przejść do konkretnych odmian, bo właśnie tam widać różnice najczytelniej.
Najczęstsze odmiany frezowania i ich zastosowanie
W praktyce warsztatowej najczęściej wracam do kilku operacji. Nie wszystkie są równie efektowne, ale każda ma swoje miejsce i błędem jest traktowanie jednej metody jako uniwersalnej.
| Odmiana | Do czego służy | Kiedy ją wybieram | Na co uważam |
|---|---|---|---|
| Frezowanie czołowe | Planowanie dużych powierzchni i wyrównywanie płaszczyzn | Gdy chcę szybko zebrać naddatek z szerokiej powierzchni | Dobór kąta wejścia narzędzia i sztywności mocowania ma duże znaczenie; często spotyka się frezy 45° |
| Frezowanie boczne i stopniowe | Tworzenie ścian, stopni i krawędzi prostopadłych | Gdy detal ma wyraźne uskoki albo trzeba utrzymać geometrię ściany | Zbyt długi wysięg szybko pogarsza powierzchnię i zwiększa drgania |
| Frezowanie palcowe | Profilowanie, konturowanie, małe kieszenie, złożone kształty | Gdy liczy się wszechstronność i dokładność detalu | Przy głębszym wejściu trzeba pilnować odprowadzania wióra |
| Frezowanie rowków i kanałków | Wąskie rowki, prowadnice, gniazda pod wpust | Gdy szerokość i położenie rowka mają być bardzo powtarzalne | To jedna z operacji, w których wiór najłatwiej się zakleszcza |
| Frezowanie kieszeni | Wnęki i zamknięte obszary w korpusach, płytach i obudowach | Gdy trzeba wybrać materiał z wewnętrznego pola | Wejście najlepiej prowadzić rampą lub helisą, czyli po spiralnej ścieżce |
| Frezowanie wgłębne | Skrawanie osiowe, gdy klasyczne prowadzenie po obwodzie jest ryzykowne | Gdy układ jest mało sztywny, wysięg duży albo materiał trudny skrawalnie | To nie jest metoda na najwyższą wydajność, tylko na stabilność procesu |
| Frezowanie toczne | Powierzchnie krzywoliniowe i złożone kształty przy pracy wieloosiowej | Gdy detal wymaga 4 lub 5 osi i dobrego sterowania ruchem | Bez odpowiedniego CAM i sztywnej maszyny ta metoda traci sens |
Najbardziej uniwersalne jest frezowanie czołowe i palcowe, ale to nie znaczy, że zawsze wygrywają. Jeśli detal ma wąskie gniazdo albo głęboką kieszeń, lepiej od razu pomyśleć o strategii wejścia, a nie tylko o samym frezie. To prowadzi do kolejnego ważnego rozróżnienia, czyli kierunku skrawania.

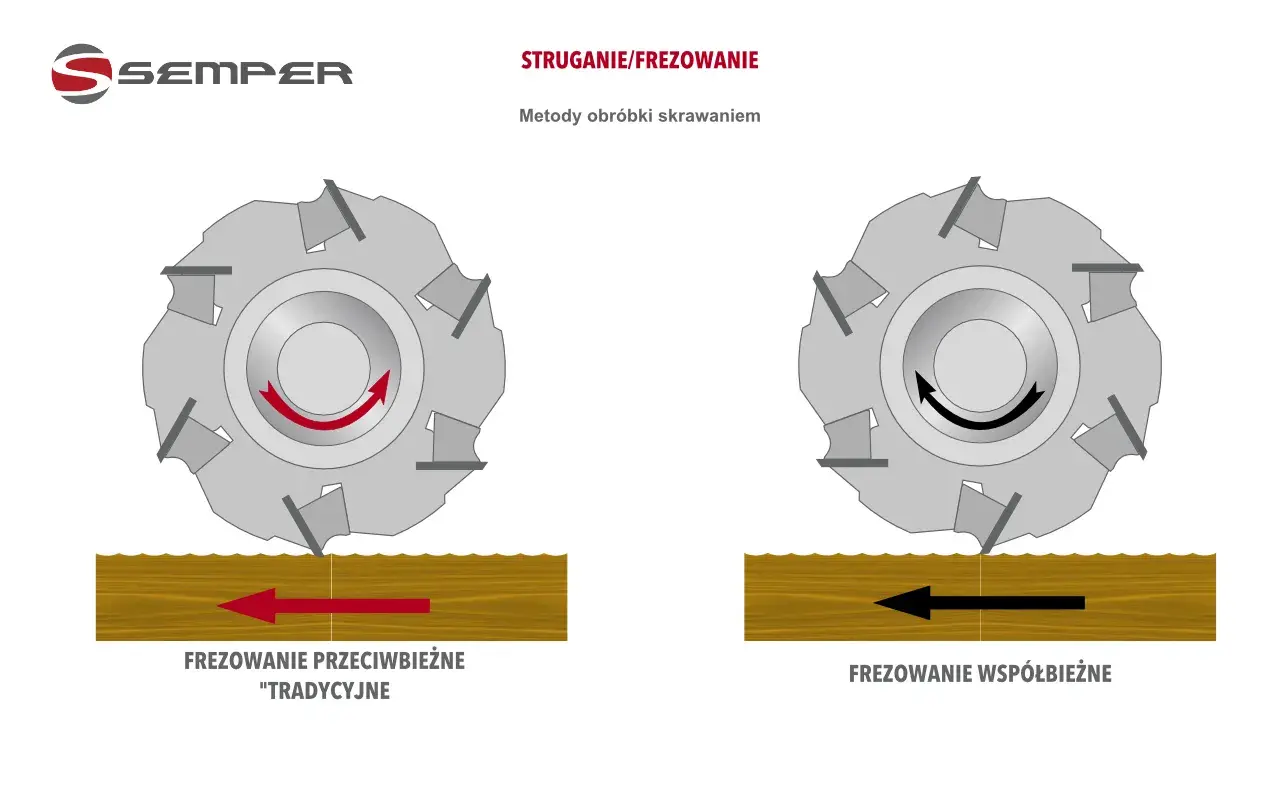

Współbieżne czy przeciwbieżne
To jedno z tych rozróżnień, które brzmią akademicko, a w praktyce potrafią zmienić wszystko. Współbieżne skrawanie zwykle daje lepszą powierzchnię i mniejsze siły, ale wymaga bardzo pewnej obrabiarki. Przeciwbieżne bywa bezpieczniejsze na starszych maszynach i przy luzach w układzie, lecz częściej zostawia gorszy ślad i bardziej męczy narzędzie.
| Cecha | Współbieżne | Przeciwbieżne |
|---|---|---|
| Jakość powierzchni | Zwykle lepsza | Zwykle gorsza |
| Siły skrawania | Niższe na wejściu i bardziej płynne | Większe, bardziej tarciowe |
| Wpływ luzów | Wrażliwe na luz zwrotny i niestabilne mocowanie | Bardziej tolerancyjne |
| Wymagania wobec maszyny | Sztywna obrabiarka CNC, dobre mocowanie detalu | Może pracować pewniej na prostszych układach |
| Typowy wybór | Nowoczesne CNC, stabilny detal, dokładne wykończenie | Starsze frezarki, mniej pewne mocowanie, sytuacje ostrożnościowe |
Ja traktuję luz zwrotny jako cichy problem, który potrafi zepsuć cały efekt. Jeśli maszyna ma wyczuwalny luz albo detal jest słabo podparty, współbieżne może zacząć „ciągnąć” narzędzie w materiał. Przy nowoczesnym CNC i poprawnym mocowaniu zwykle wygrywa jednak właśnie ten wariant. Gdy mam to rozstrzygnięte, łatwiej dobrać metodę do samej geometrii detalu i do materiału.
Jak dobrać metodę do geometrii detalu i materiału
Najpraktyczniejsza zasada, jaką stosuję, brzmi prosto: geometria detalu decyduje o typie operacji, a materiał o agresywności prowadzenia. To oznacza, że dla tego samego frezu i tej samej maszyny mogę wybrać zupełnie inną strategię, jeśli obrabiam płytę aluminiową, cienkościenny korpus stalowy albo głęboki kieszeniowy element z tytanu.
| Sytuacja | Co zwykle wybieram | Dlaczego to działa |
|---|---|---|
| Duża płaszczyzna | Frezowanie czołowe | Najprościej i najwydajniej zbiera naddatek z szerokiej powierzchni |
| Ściana, stopień, prosty profil | Frezowanie boczne lub palcowe | Łatwiej utrzymać geometrię krawędzi i kontrolować wymiar |
| Wąski rowek | Frezowanie rowkowe | Zapewnia dobrą powtarzalność szerokości i głębokości |
| Zamknięta kieszeń | Frezowanie kieszeniowe z rampą albo helisą | Łagodniejsze wejście zmniejsza obciążenie narzędzia i wrzeciona |
| Smukły detal, duży wysięg | Frezowanie wgłębne lub spokojniejsza strategia wysokoposuwowa | Siły boczne są mniejsze, więc łatwiej utrzymać stabilność |
| Powierzchnia krzywoliniowa | Frezowanie toczne lub precyzyjne konturowanie w 4/5 osiach | Umożliwia lepsze prowadzenie po złożonym kształcie |
Przy materiałach też mam swoje proste reguły. W aluminium stawiam na sprawne odprowadzanie wióra i ostrą geometrię, bo tam łatwo uzyskać wysoką wydajność bez przesadnego obciążania narzędzia. W żeliwie ważniejsza bywa stabilność i odporność na ścieranie niż agresywne cięcie. W stalach nierdzewnych i tytanie ograniczam wysięg, pilnuję chłodzenia i unikam ruchów, które zbyt mocno grzeją krawędź skrawającą. Jeśli ta sekcja ma coś podkreślić, to właśnie to: materiał i geometria nigdy nie działają osobno. To, co wygląda dobrze na rysunku, może się rozpaść w praktyce przez zły dobór strategii.
Najczęstsze błędy, które psują wynik
- Za długi wysięg narzędzia - to jedna z najczęstszych przyczyn drgań, gorszej powierzchni i szybkiego zużycia frezu.
- Mylenie geometrii z metodą - frez palcowy nie oznacza jeszcze, że każdą operację trzeba prowadzić tak samo.
- Zbyt agresywne wejście w materiał - pełna szerokość skrawania na starcie często kończy się szarpnięciem lub przeciążeniem.
- Brak miejsca na wiór - szczególnie w rowkach i kieszeniach wiór musi mieć gdzie wyjść, inaczej zaczyna się tarcie i grzanie.
- Źle dobrany kierunek posuwu - na maszynie z luzami współbieżne może przynieść więcej szkody niż pożytku.
- Ignorowanie naddatku do wykończenia - gdy zgrubna obróbka zostawia zbyt mało lub zbyt dużo materiału, końcowy efekt robi się niestabilny.
W tych błędach nie chodzi o drobiazgi, tylko o to, że każdy z nich odbiera procesowi kontrolę. Gdy detal zaczyna drgać, a wiór nie ma gdzie uciec, nawet dobry program przestaje być dobrym programem. Dlatego przed startem zawsze sprawdzam kilka konkretów, zanim pozwolę maszynie wejść w materiał.
Co sprawdzam przed uruchomieniem programu CNC
- Czy detal jest podparty możliwie krótko i stabilnie.
- Czy oprawka i narzędzie nie mają niepotrzebnie dużego wysięgu.
- Czy ścieżka wejścia do materiału jest łagodna, a nie brutalna.
- Czy w kieszeni lub rowku jest miejsce na swobodny odpływ wióra.
- Czy naddatek do wykończenia zostawiono równomiernie.
- Czy strategia pasuje do materiału, a nie tylko do kształtu na ekranie.
- Czy chłodzenie, geometria frezu i prędkość posuwu nie stoją ze sobą w sprzeczności.
Jeśli mam zostawić jedną regułę, to taką: najpierw ustawiam sztywność i drogę wióra, a dopiero potem gonienie za wydajnością. W frezowaniu właśnie te dwa elementy najczęściej decydują, czy proces będzie stabilny, czy tylko pozornie szybki. I to jest praktyczny punkt wyjścia, na którym opieram większość decyzji przy pracy na CNC.
