Dobór właściwej metody obróbki decyduje o dokładności, wyglądzie powierzchni i kosztach wykonania detalu. Poniżej porządkuję najważniejsze rodzaje obróbki skrawaniem, wyjaśniam różnice między toczeniem, frezowaniem, wierceniem i szlifowaniem oraz pokazuję, kiedy lepiej wykorzystać maszynę konwencjonalną, a kiedy CNC.
Najważniejsze informacje o obróbce skrawaniem
- Toczenie służy głównie do wykonywania powierzchni obrotowych, takich jak wałki, tuleje i stożki.
- Frezowanie sprawdza się przy płaszczyznach, rowkach, kieszeniach i złożonych kształtach.
- Wiercenie, wytaczanie i rozwiercanie pozwalają wykonywać oraz dokładnie wykańczać otwory.
- Szlifowanie zapewnia wysoką dokładność i małą chropowatość, ale zwykle usuwa niewielki naddatek.
- W technologii CNC o wyniku decydują nie tylko program, lecz także mocowanie, narzędzie, parametry skrawania i chłodzenie.
Jak dzielą się rodzaje obróbki skrawaniem
Obróbka skrawaniem polega na kontrolowanym usuwaniu nadmiaru materiału. Narzędzie oddziela warstwę przedmiotu w postaci wióra albo drobnych cząstek, aż detal osiągnie wymagany kształt, wymiar i jakość powierzchni. To odróżnia ją od metod plastycznych, w których materiał zmienia formę bez typowego usuwania naddatku.
Najprostszy podział obejmuje obróbkę wiórową i obróbkę ścierną. Do pierwszej grupy zaliczamy między innymi toczenie, frezowanie, wiercenie, wytaczanie, rozwiercanie, gwintowanie, struganie i piłowanie. W drugiej znajdują się szlifowanie, honowanie oraz dogładzanie, gdzie materiał usuwają ziarna ścierne.
Obróbka zgrubna i wykańczająca
Inny podział wynika z celu operacji. Obróbka zgrubna usuwa dużą ilość materiału w krótkim czasie, dlatego liczy się wydajność, sztywność układu i bezpieczne odprowadzanie wiórów. Pozostawia się wtedy niewielki naddatek na kolejne przejście.
Obróbka wykańczająca ma doprowadzić detal do wymaganej tolerancji i chropowatości. Stosuje się mniejsze głębokości skrawania, dokładniejsze narzędzia oraz często niższy posuw. Samo przejście wykańczające nie naprawi jednak błędnego bazowania ani niestabilnego mocowania.
Ruch narzędzia i ruch przedmiotu
W toczeniu obraca się przede wszystkim przedmiot, a nóż wykonuje ruch posuwowy. We frezowaniu obraca się frez, natomiast detal jest przesuwany względem narzędzia. To podstawowa różnica, która pomaga szybko ocenić, jaka maszyna i jaka geometria narzędzia będą potrzebne.
W praktyce często łączy się kilka metod w jednym procesie. Przykładowo wałek można najpierw wytoczyć, później wywiercić otwór osiowy, wykonać gwint, a na końcu doszlifować powierzchnię wymagającą większej dokładności.
Toczenie najlepiej radzi sobie z częściami obrotowymi
Podczas toczenia obrabiany element wiruje w uchwycie, tulei zaciskowej albo między kłami, a nóż tokarski usuwa materiał z jego powierzchni. Metoda pozwala wykonywać wałki, tuleje, czopy, stożki, gwinty i powierzchnie czołowe. Na tokarce można także wiercić, rozwiercać i wytaczać otwory.
Toczenie dzieli się zwykle na zewnętrzne i wewnętrzne. Toczenie zewnętrzne zmniejsza średnicę detalu lub nadaje mu określony profil, natomiast wytaczanie powiększa i koryguje wcześniej wykonany otwór. Przy częściach obrotowych jest to zazwyczaj najbardziej naturalny wybór technologiczny.
Najczęstsze operacje tokarskie
- Planowanie wyrównuje powierzchnię czołową detalu.
- Toczenie wzdłużne nadaje wałkowi określoną średnicę i długość.
- Toczenie stożków tworzy powierzchnie o zmiennej średnicy.
- Rowkowanie i przecinanie wykonuje wąskie zagłębienia albo oddziela gotowy element.
- Gwintowanie pozwala uzyskać gwint wewnętrzny lub zewnętrzny o określonym skoku.
W produkcji seryjnej dużą przewagę daje tokarka CNC, ponieważ po przygotowaniu programu może powtarzalnie wykonywać setki podobnych detali. Nie oznacza to jednak, że maszyna CNC zawsze będzie tańsza. Przy jednej prostej tulei czas przygotowania programu i ustawienia narzędzi może przewyższyć czas pracy na tokarce konwencjonalnej.
Najczęstszy błąd przy toczeniu polega na zbyt słabym zamocowaniu długiego i smukłego przedmiotu. Skutkiem są drgania, stożkowatość oraz ślady na powierzchni. Przy takich detalach pomaga podparcie kłem lub podtrzymką, skrócenie wysięgu i rozsądne zmniejszenie głębokości skrawania.

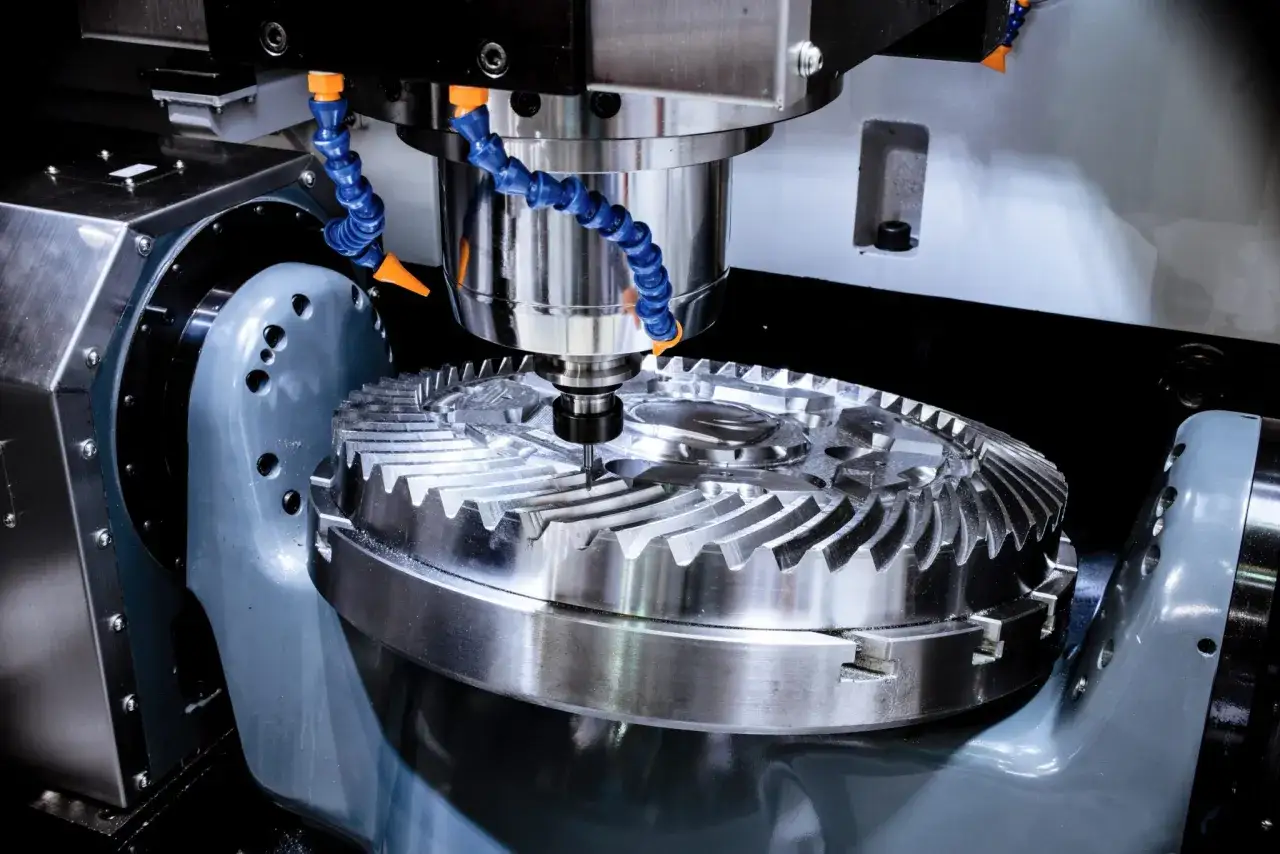

Frezowanie daje największą swobodę kształtu
Frezowanie wykorzystuje obracające się narzędzie wieloostrzowe, czyli frez. W zależności od jego geometrii można obrabiać płaszczyzny, kieszenie, rowki, otwory, kontury i powierzchnie przestrzenne. To właśnie dlatego frezarki CNC są tak często używane przy częściach o nieregularnych kształtach.
Frezowanie czołowe, walcowe i kształtowe
Frezowanie czołowe służy głównie do uzyskiwania równych płaszczyzn. Frezowanie walcowe wykorzystuje boczną powierzchnię frezu i może tworzyć rowki lub obrabiać krawędzie. Do powierzchni zaokrąglonych stosuje się frezy kuliste, torusowe albo specjalistyczne frezy kształtowe.

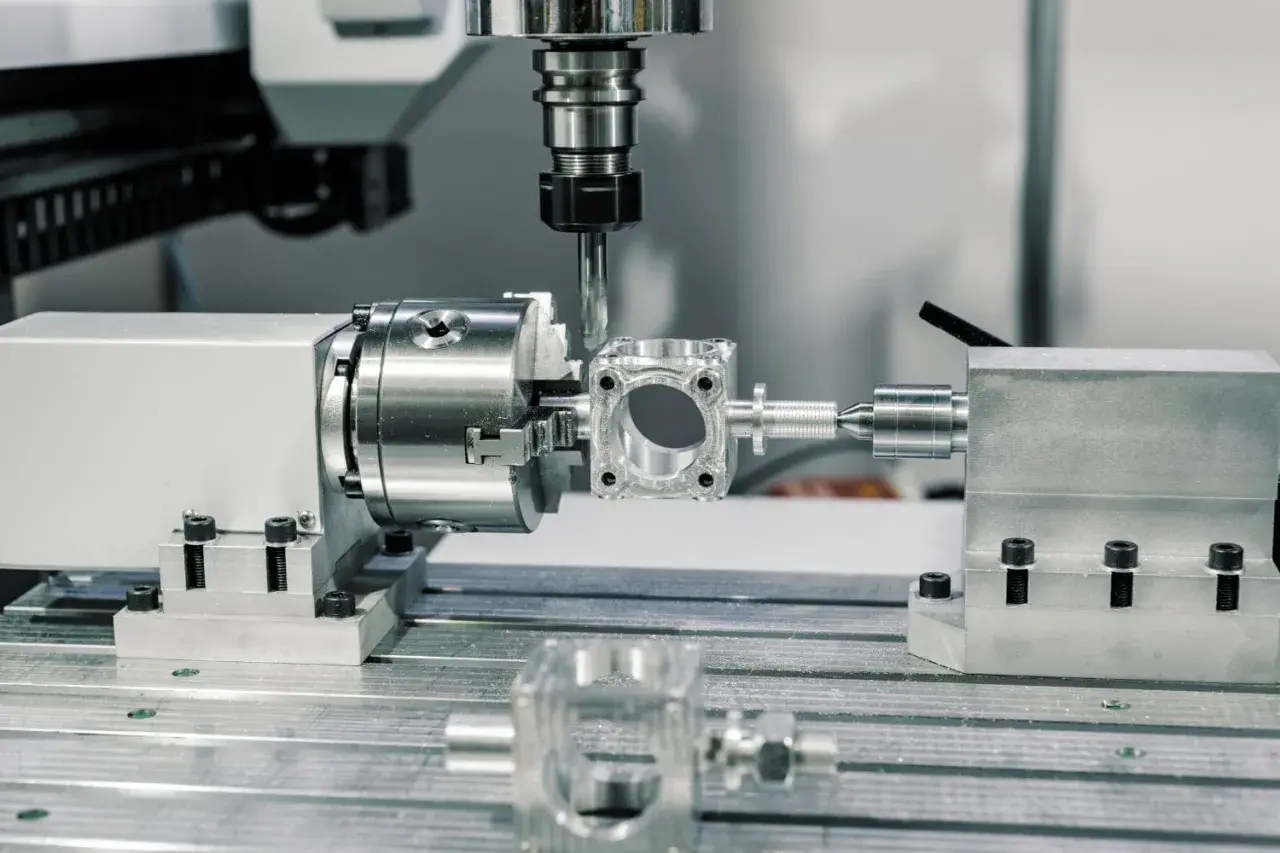

Na obrabiarce CNC można wykonywać frezowanie 2,5D, 3-osiowe, 4-osiowe i 5-osiowe. W uproszczeniu liczba osi określa, ile kierunków ruchu oraz obrotu może być kontrolowanych podczas pracy. Większa liczba osi ułatwia obróbkę złożonych powierzchni, ale zwiększa koszt maszyny, programowania i kontroli.
Co wpływa na jakość frezowania
Największe znaczenie mają sztywność mocowania, bicie narzędzia, posuw na ostrze i prędkość skrawania. Zbyt duży posuw przeciąża frez, a zbyt mały może powodować tarcie zamiast prawidłowego skrawania. Przy aluminium ważne jest odprowadzanie wiórów, natomiast przy stali często większym problemem stają się drgania i zużycie krawędzi.
W praktyce nie dobieram frezu wyłącznie według średnicy. Sprawdzam materiał detalu, liczbę ostrzy, długość roboczą, sposób mocowania i to, czy operacja jest zgrubna, czy wykańczająca. Krótki, sztywny frez zwykle daje stabilniejszą pracę niż długie narzędzie użyte tylko dlatego, że pozwala sięgnąć głębiej.
Wiercenie i obróbka otworów wymagają kilku różnych operacji
Wiercenie wykonuje otwór za pomocą obracającego się wiertła. Jest szybkie i uniwersalne, ale samo w sobie nie zawsze zapewnia wysoką dokładność położenia, idealną cylindryczność ani małą chropowatość. Dlatego otwór często przechodzi przez kilka etapów.
Od otworu wstępnego do dokładnego wymiaru
- Nawiercanie pomaga ustalić miejsce rozpoczęcia otworu i ograniczyć zbaczanie wiertła.
- Wiercenie usuwa większość materiału i nadaje otworowi podstawowy wymiar.
- Wytaczanie koryguje średnicę, osiowość i geometrię większego otworu.
- Rozwiercanie usuwa niewielki naddatek i poprawia dokładność oraz powierzchnię.
- Gwintowanie wykonuje gwint wewnętrzny za pomocą gwintownika lub narzędzia skrawającego.
Jeżeli otwór ma być tylko przelotem pod śrubę, zwykłe wiercenie może w zupełności wystarczyć. Gdy pracuje w nim wałek, tuleja albo kołek ustalający, potrzebne są już dokładniejsze operacje wykańczające. W takiej sytuacji nie warto oczekiwać, że nowe, wysokiej jakości wiertło zastąpi rozwiertak lub wytaczadło.
Przy głębokich otworach trzeba regularnie wycofywać wiertło, aby usunąć wióry i doprowadzić chłodziwo do strefy skrawania. Pominięcie tego kroku może skończyć się zakleszczeniem narzędzia, przegrzaniem albo złamaniem wiertła. W CNC cykl wiercenia powinien być dobrany do średnicy, głębokości i materiału, a nie kopiowany bez zmian między różnymi detalami.
Szlifowanie i operacje ścierne decydują o wykończeniu
W szlifowaniu narzędziem jest ściernica złożona z wielu ziaren ściernych. Każde ziarno usuwa bardzo małą ilość materiału, dzięki czemu można uzyskać dokładne wymiary i gładką powierzchnię. Szlifowanie stosuje się po toczeniu lub frezowaniu, kiedy wymagania są zbyt wysokie dla typowej obróbki wiórowej.
Wyróżnia się między innymi szlifowanie płaszczyzn, wałków, otworów i profili. Dobór ściernicy zależy od materiału, twardości, wymaganej powierzchni oraz ilości usuwanego naddatku. Zbyt agresywna praca może przegrzać detal i doprowadzić do zmian struktury materiału, nawet jeśli wymiar końcowy nadal wygląda poprawnie.
Honowanie i dogładzanie
Honowanie wykorzystuje osełki ścierne poruszające się po powierzchni, najczęściej wewnątrz otworu. Pozwala poprawić geometrię cylindra i uzyskać charakterystyczną, krzyżową siatkę śladów korzystną dla utrzymywania filmu olejowego. Dlatego proces ten spotyka się między innymi przy tulejach i cylindrach.
Dogładzanie oraz polerowanie usuwa jeszcze mniejszy naddatek i służy głównie poprawie jakości powierzchni. Nie zastępują one źle wykonanej obróbki zasadniczej. Jeśli detal ma niewłaściwy kształt albo zbyt duży błąd wymiaru, sama operacja ścierna zwykle nie rozwiąże problemu.
Jak dobrać metodę do materiału i geometrii detalu
Najpierw analizuję kształt przedmiotu, a dopiero później wybieram obrabiarkę. Dla wałka najczęściej naturalnym punktem wyjścia będzie toczenie, dla płyty z kieszeniami frezowanie, a dla precyzyjnego otworu po wierceniu pojawi się rozwiercanie lub wytaczanie.
| Potrzeba technologiczna | Najczęściej stosowana metoda | Co trzeba sprawdzić |
|---|---|---|
| Wałek, tuleja lub stożek | Toczenie | Średnicę, długość, smukłość i sposób podparcia |
| Płaszczyzna, kieszeń lub kontur | Frezowanie | Sztywność mocowania, wysięg frezu i odprowadzanie wiórów |
| Prosty otwór | Wiercenie | Średnicę, głębokość i konieczność chłodzenia |
| Otwór o wysokiej dokładności | Wytaczanie lub rozwiercanie | Naddatek, osiowość i wymagane pasowanie |
| Mała chropowatość i dokładny wymiar | Szlifowanie | Rodzaj ściernicy, chłodzenie i ryzyko przegrzania |
| Gwint wewnętrzny lub zewnętrzny | Gwintowanie | Skok, średnicę przygotowawczą i materiał detalu |
Materiał zmienia praktycznie wszystko. Aluminium zwykle pozwala na wyższe prędkości skrawania, ale łatwo przykleja się do nieodpowiedniego ostrza. Stal nierdzewna wymaga ostrego, stabilnie prowadzonego narzędzia, ponieważ nadmierne tarcie może powodować umocnienie warstwy wierzchniej. Żeliwo często obrabia się na sucho, lecz powstający pył wymaga dobrej ochrony prowadnic i układu napędowego.
Wymiary detalu to dopiero początek. Trzeba uwzględnić także tolerancję, chropowatość, liczbę sztuk, dostępne narzędzia i czas przezbrojenia. CNC opłaca się szczególnie wtedy, gdy liczy się powtarzalność, występuje wiele operacji albo detal ma geometrię trudną do wykonania ręcznie.
Parametry skrawania i błędy, które psują efekt
Podstawowe parametry to prędkość skrawania, prędkość obrotowa, posuw i głębokość skrawania. Dla frezowania dochodzi jeszcze posuw na ostrze oraz szerokość i głębokość zazębienia. Ich wartości zawsze zależą od materiału, średnicy narzędzia, liczby ostrzy, mocy maszyny i sposobu mocowania.Prędkość obrotową można orientacyjnie obliczyć ze wzoru n = 1000 × Vc / π × D, gdzie Vc oznacza prędkość skrawania w metrach na minutę, a D średnicę narzędzia lub detalu w milimetrach. To punkt wyjścia, a nie gwarant ustawień. Parametry z katalogu narzędzia trzeba skorygować, gdy maszyna jest mało sztywna, detal wystaje daleko z uchwytu albo chłodzenie nie działa skutecznie.
Przeczytaj również: Piaskowanie - jakie pozwolenia? Uniknij kar!
Co najczęściej zawodzi
- Za długi wysięg narzędzia powoduje ugięcie i drgania.
- Niepewne mocowanie może przesunąć detal albo zniszczyć powierzchnię bazową.
- Tępe ostrze zwiększa siły skrawania i temperaturę zamiast poprawiać jakość.
- Brak kontroli wióra grozi jego ponownym cięciem i uszkodzeniem powierzchni.
- Zły naddatek sprawia, że narzędzie wykańczające musi usuwać zbyt dużo materiału.
Nie próbowałbym też oceniać procesu wyłącznie po wyglądzie wióra. Jego kształt jest ważną wskazówką, ale trzeba sprawdzić wymiar, bicie, temperaturę, stan krawędzi i powierzchnię po obróbce. W produkcji CNC pomiar po pierwszej sztuce często oszczędza więcej czasu niż późniejsze poprawianie całej partii.
Dobry proces zaczyna się od właściwej kolejności operacji
Najbezpieczniejszy schemat obejmuje przygotowanie bazy, obróbkę zgrubną, wykonanie otworów i szczegółów, a na końcu operacje wykańczające. Kolejność może się zmienić, gdy trzeba uniknąć odkształcenia cienkich ścianek albo zachować konkretną bazę pomiarową.
Przed uruchomieniem CNC sprawdzam przede wszystkim punkt zerowy, długości narzędzi, kierunek obrotów, mocowanie i symulację ruchu. Jedna pomylona korekcja narzędzia potrafi zniszczyć detal w kilka sekund, dlatego kontrola programu i przejazd próbny przy zmniejszonym posuwie nie są przesadną ostrożnością.
W przypadku pojedynczego elementu najlepsza technologia nie zawsze oznacza najbardziej zaawansowaną. Czasem wystarczy tokarka lub frezarka konwencjonalna, dobre narzędzie i dokładny pomiar. Przy serii, skomplikowanej geometrii albo wymaganej powtarzalności przewagę zyskuje CNC, szczególnie gdy wszystkie operacje można wykonać w jednym lub dwóch zamocowaniach.
Najważniejsza zasada jest prosta: wybieram metodę, która zapewnia wymagany kształt, dokładność i powierzchnię przy rozsądnym czasie pracy. Toczenie, frezowanie, wiercenie, rozwiercanie, gwintowanie i szlifowanie nie konkurują ze sobą, lecz tworzą jeden łańcuch technologiczny. To właśnie jego przemyślana kolejność, a nie sama nazwa obrabiarki, decyduje o jakości gotowego detalu.
