Gdy metalowy detal ma pasować do istniejącego układu, obudowy albo mechanizmu, sama deklaracja „zrobimy to na CNC” niewiele jeszcze znaczy. Liczy się dobór procesu, materiału, tolerancji i sposobu kontroli, bo te elementy decydują o trwałości, cenie oraz późniejszym montażu. Poniżej pokazuję, jak wygląda obróbka mechaniczna elementów metalowych, jakie metody sprawdzają się najlepiej i jak przygotować dokumentację, żeby uniknąć kosztownych poprawek.
Dobry detal CNC zaczyna się od właściwej technologii i rozsądnych wymagań
- Toczenie najlepiej sprawdza się przy wałkach, tulejach i elementach osiowo-symetrycznych.
- Frezowanie CNC pozwala wykonywać kieszenie, otwory, płaszczyzny i skomplikowane kontury.
- Typowa dokładność mieści się często w zakresie ±0,05-0,10 mm, ale zależy od materiału i geometrii.
- Największy wpływ na cenę mają liczba ustawień, czas programowania, materiał i wielkość serii.
- Rysunek techniczny powinien określać tolerancje, chropowatość, materiał i wykończenie.
Od czego zacząć, zanim metal trafi na maszynę
Obróbka skrawaniem polega na usuwaniu nadmiaru materiału za pomocą narzędzia, które wykonuje zaprogramowany ruch względem przedmiotu. W przypadku maszyn CNC ścieżka narzędzia wynika z modelu CAD, rysunku 2D i programu sterującego, ale komputer nie rozwiąże błędów popełnionych na etapie projektu.
Najpierw określam funkcję detalu. Inne wymagania będzie miał dystans do szafy sterowniczej, inne wałek napędowy, a jeszcze inne korpus zaworu lub uchwyt czujnika. Nie każda powierzchnia musi mieć taką samą dokładność. Zaostrzanie tolerancji wszędzie do minimum może podnieść cenę, choć nie poprawi działania części.
Jakie informacje powinien dostać wykonawca
- model 3D, najlepiej w formacie STEP, oraz rysunek 2D z wymiarami,
- gatunek materiału, na przykład EN AW-6082, S235, C45 albo stal nierdzewna 1.4301,
- tolerancje wymiarowe i geometryczne,
- wymaganą chropowatość powierzchni,
- liczbę sztuk i oczekiwany termin,
- informację o anodowaniu, cynkowaniu, hartowaniu, malowaniu lub innym wykończeniu.
Jeżeli nie ma rysunku, a wykonawca ma odtworzyć detal ze zdjęcia lub pomiaru, rośnie ryzyko pomyłki. Taka dodatkowa dokumentacja może kosztować około 300-800 zł i wydłużyć realizację o kilka dni, szczególnie gdy część ma gwinty, promienie oraz powierzchnie współpracujące.
Toczenie, frezowanie i wiercenie robią różne rzeczy
Najczęstszy błąd przy zamawianiu części polega na traktowaniu każdej maszyny CNC jak uniwersalnego urządzenia. Tokarka i frezarka mogą pracować z podobną dokładnością, ale ich kinematyka oraz ekonomika są zupełnie inne.
| Proces | Najlepsze zastosowanie | Typowe przykłady |
|---|---|---|
| Toczenie CNC | Elementy obrotowe | Wałki, tuleje, trzpienie, nakrętki, rolki |
| Frezowanie CNC | Płaszczyzny i kształty przestrzenne | Kieszenie, korpusy, uchwyty, płyty montażowe |
| Wiercenie | Wykonywanie otworów | Otwory przelotowe, pod gwint, pod kołki ustalające |
| Szlifowanie | Bardzo dokładne powierzchnie | Czopy, prowadnice, płaszczyzny bazowe |
| EDM | Formy, matryce, wąskie szczeliny |

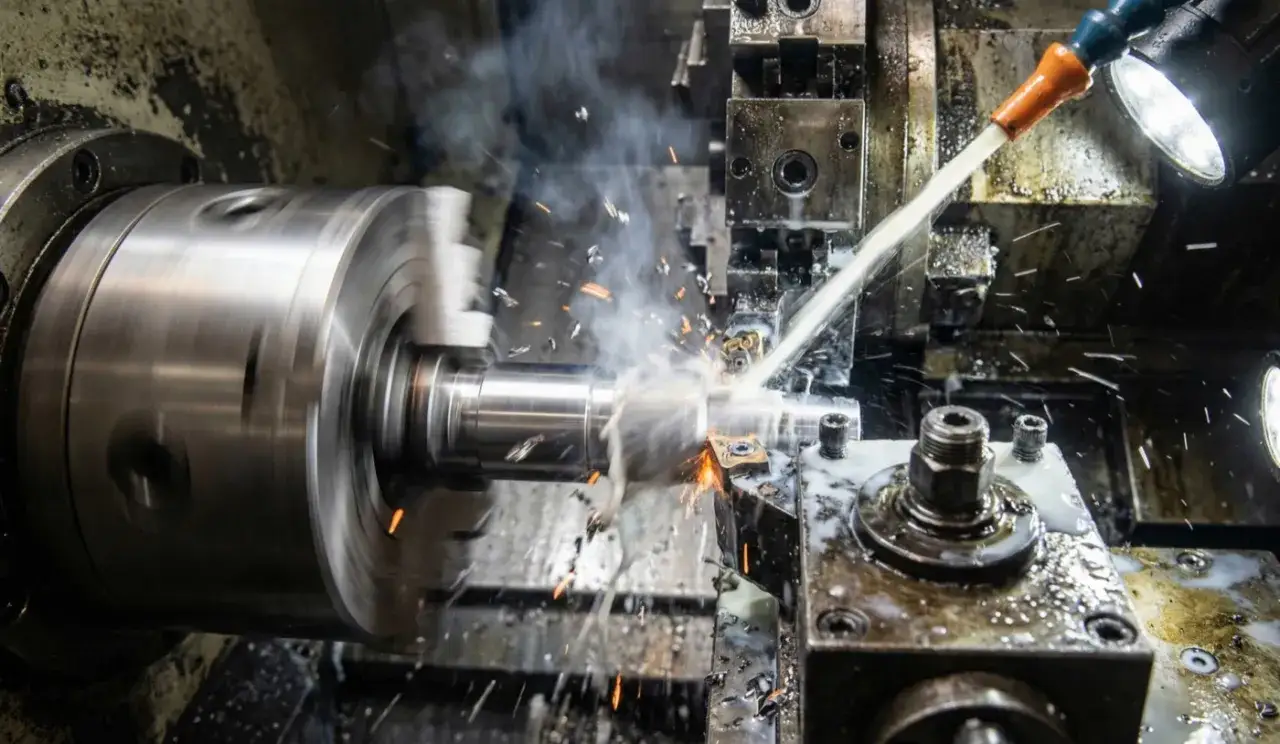

Toczenie do części osiowo-symetrycznych
Jeżeli detal ma kształt zbliżony do walca, toczenie zwykle będzie najprostszą i najtańszą drogą. Materiał obraca się we wrzecionie, a nóż zbiera kolejne warstwy. W jednej operacji można wykonać średnice, podtoczenia, stożki, rowki i gwinty.
W przypadku tulei ważna jest nie tylko średnica zewnętrzna, lecz także współosiowość otworu. Tani detal z niedokładnie wykonanym otworem może powodować bicie, nierówną pracę łożyska albo szybkie zużycie uszczelnienia.
Frezowanie do korpusów i płyt
Frezowanie usuwa materiał obracającym się frezem. Sprawdza się przy elementach z płaskimi powierzchniami, otworami rozmieszczonymi w różnych osiach, kieszeniami i konturami. Przy geometrii dostępnej z kilku stron można wykorzystać centrum 3-osiowe, a przy bardziej złożonych detalach maszynę 4- lub 5-osiową.
Większa liczba osi nie zawsze oznacza lepszy wybór. Jeżeli detal da się wykonać po prostym zamocowaniu, dodatkowa złożoność może tylko zwiększyć koszt. Z mojego punktu widzenia najwięcej oszczędności daje nie „najnowocześniejsza maszyna”, lecz projekt przygotowany pod łatwe mocowanie.
Materiał i parametry decydują o jakości powierzchni
Ten sam program nie zachowa się identycznie w aluminium, stali konstrukcyjnej i nierdzewnej. Różnią się twardością, przewodnością cieplną, podatnością na odkształcenia oraz sposobem tworzenia wióra.
| Materiał | Mocne strony | Typowe problemy | Przykładowe zastosowanie |
|---|---|---|---|
| Aluminium 6082 | Łatwe i szybkie skrawanie, mała masa | Zadzior, odkształcenia cienkich ścianek | Uchwyty, obudowy, płyty montażowe |
| Stal C45 | Dobra wytrzymałość i możliwość hartowania | Większe siły skrawania, zużycie narzędzia | Wałki, trzpienie, elementy napędów |
| Stal nierdzewna 1.4301 | Odporność na korozję | Umocnienie materiału i nagrzewanie | Elementy maszyn, osłony, instalacje |
| Mosiądz | Dobra skrawalność i stabilność wymiarowa | Ryzyko zarysowań i deformacji przy cienkich częściach | Końcówki, tulejki, elementy elektryczne |
Co naprawdę wpływa na wygląd powierzchni
Chropowatość Ra 3,2 μm jest dla wielu części technicznych wystarczająca, natomiast powierzchnie ślizgowe, uszczelniające lub bazowe mogą wymagać Ra 1,6 μm albo mniej. Przy obróbce zgrubnej typowe wartości są wyższe, często w zakresie Ra 6,3-12,5 μm.
Nie zamawiałbym bardzo gładkiej powierzchni tylko dlatego, że dobrze wygląda na rysunku. Jeżeli detal ma być później malowany, anodowany lub cynkowany, trzeba uwzględnić wpływ powłoki na wymiar. Zbyt ciasne pasowanie przed wykończeniem może po nim przestać działać.
Dokładność nie kończy się na słowie CNC
W typowej obróbce metali często spotyka się tolerancje około ±0,05-0,10 mm. Przy stabilnym materiale, dobrym mocowaniu, odpowiednim narzędziu i kontroli pomiarowej można zejść w okolice ±0,02 mm, ale nie powinno się traktować tego jako automatycznego standardu dla każdej części.
Cienka ścianka, długi wałek albo duży detal może odkształcać się pod naciskiem szczęk i siłą skrawania. Aluminium zwykle obrabia się szybko, lecz przy delikatnych elementach łatwo je ugiąć. Z kolei stal nierdzewna wymaga kontroli temperatury i ostrych narzędzi, bo może się umacniać podczas obróbki.
Toleruj tylko to, co ma znaczenie
Na rysunkach stosuje się tolerancje indywidualne dla wymiarów krytycznych, a dla pozostałych można wskazać klasę tolerancji ogólnej według ISO 2768. Nie wystarczy jednak sam napis „ISO 2768”. Wykonawca powinien wiedzieć, jaka klasa obowiązuje oraz które powierzchnie są bazami pomiarowymi.
Przykładowo otwór pod łożysko może wymagać dokładnego pasowania, ale zewnętrzna krawędź osłony już nie. Jeśli oba wymiary zostaną opisane równie ciasną tolerancją, zapłacimy za dodatkowe operacje, pomiary i czas maszyny bez realnej korzyści.
Kontrola wymiarów i odbiór części

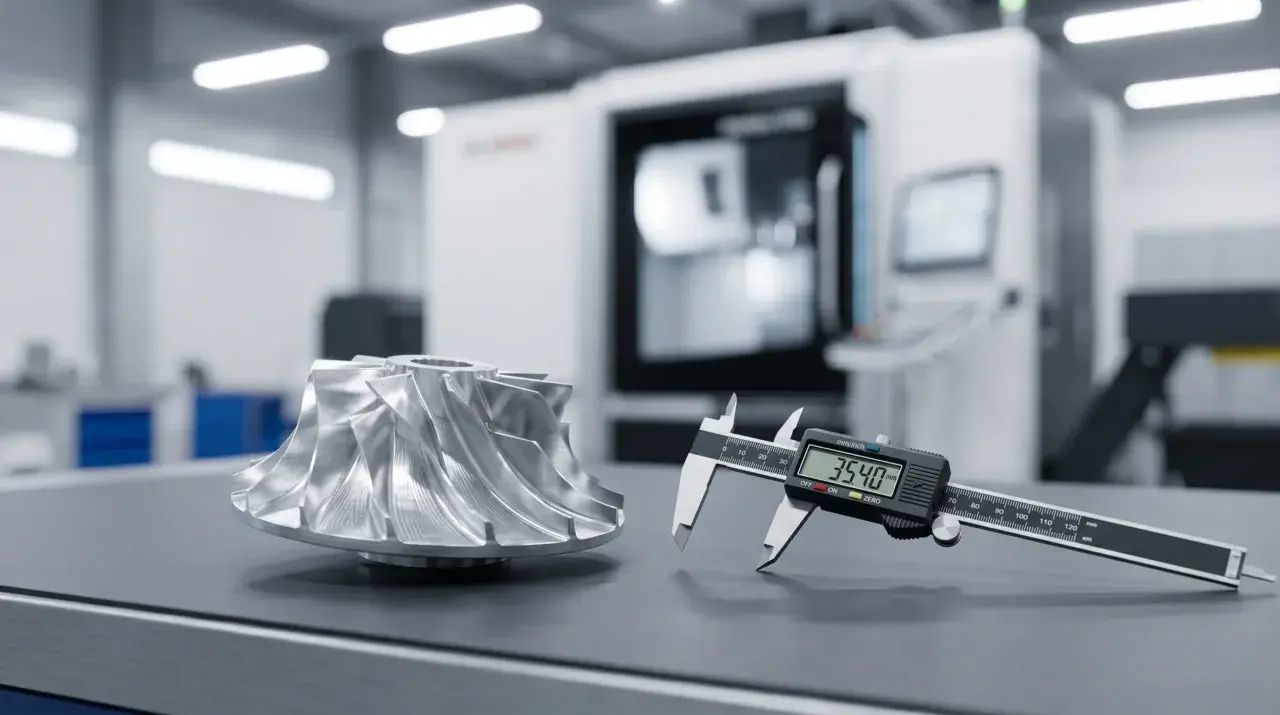

Prosty detal można sprawdzić suwmiarką, mikrometrem i sprawdzianem trzpieniowym. Przy bardziej złożonych elementach potrzebne są pomiary na wysokościomierzu, maszynie współrzędnościowej albo skanerze. W zamówieniu warto określić, czy potrzebny jest raport pomiarowy, a jeśli tak, to dla których wymiarów.
Najbezpieczniej wskazać kilka wymiarów krytycznych zamiast żądać pełnego raportu dla każdej krawędzi. To ogranicza koszt kontroli i skupia uwagę na tym, co faktycznie wpływa na montaż lub pracę mechanizmu.
Kiedy CNC się opłaca, a kiedy lepsza jest inna technologia
CNC daje dużą elastyczność, szczególnie przy prototypach, częściach zamiennych i małych seriach. Nie zawsze jednak jest najlepszym wyborem dla płaskiego elementu z blachy lub bardzo dużej liczby prostych detali.
| Potrzeba | Rozsądny wybór | Dlaczego |
|---|---|---|
| Pojedynczy korpus z kieszeniami | Frezowanie CNC | Możliwość szybkiej zmiany geometrii |
| Seria wałków i tulei | Toczenie CNC | Dobra powtarzalność i krótki cykl |
| Płaska blacha z otworami | Cięcie laserowe lub wodne | Mniej odpadu i krótsze przygotowanie |
| Duża seria prostych detali | Wykrojnik, automat tokarski lub dedykowane oprzyrządowanie | Wyższy koszt startowy, ale niższa cena jednostkowa |
| Bardzo twarda forma z wąskimi szczelinami | EDM lub szlifowanie | Lepsza praca z trudnym materiałem i małą geometrią |
Przy jednym prototypie koszt przygotowania programu i zamocowania może dominować nad samym czasem skrawania. Przy serii kilkudziesięciu lub kilkuset sztuk ten koszt rozkłada się na detale, dlatego cena jednostkowa wyraźnie spada.
Co podnosi cenę i jak przygotować rozsądną wycenę
Największy wpływ na koszt mają czas ustawienia maszyny, liczba zamocowań, materiał, narzędzia i kontrola. Detal wymagający obróbki z sześciu stron może być wielokrotnie droższy od podobnej części wykonanej w jednym zamocowaniu.
Orientacyjne oferty rynkowe pokazują, że prosty detal jednostkowy może kosztować kilkaset złotych, natomiast część 3D z kilkoma promieniami, gwintami i dodatkowymi ustawieniami często mieści się w przedziale 1200-3000 zł za sztukę. Są to wyłącznie widełki poglądowe, ponieważ stal nierdzewna, tytan, mała seria i wymagany raport pomiarowy potrafią mocno zmienić cenę.
Przeczytaj również: Proces technologiczny wałka od rysunku do gotowego detalu
Jak obniżyć koszt bez pogorszenia funkcji
- projektuj otwory i kieszenie tak, aby narzędzie miało dobry dostęp,
- unikaj bardzo głębokich, wąskich kieszeni, jeśli nie są konieczne,
- stosuj promienie wewnętrzne zgodne z dostępnymi frezami,
- ogranicz liczbę różnych gwintów i średnic,
- nie wymagaj tolerancji ±0,01 mm, jeśli część nie pełni funkcji precyzyjnego pasowania,
- zamawiaj kilka sztuk testowych przed uruchomieniem większej serii.
W praktyce często bardziej opłaca się zmienić konstrukcję niż negocjować cenę wykonania. Zastąpienie głębokiej kieszeni otworem przelotowym, dodanie płaskiej powierzchni pod imadło albo przesunięcie otworu o kilka milimetrów może skrócić obróbkę bez wpływu na działanie elementu.
Najtańszy detal to ten, którego nie trzeba poprawiać
Dobrze zaplanowana obróbka metalu łączy technologię, dokumentację i kontrolę. Najpierw określam funkcję części, później wybieram materiał i sposób wykonania, a dopiero na końcu wpisuję wymagane tolerancje oraz wykończenie.
Przed wysłaniem zapytania sprawdzam trzy rzeczy: czy model zgadza się z rysunkiem, czy zaznaczone są powierzchnie krytyczne oraz czy wykonawca wie, jak będzie mierzony detal. Taki krótki audyt często daje większą oszczędność niż szukanie najtańszej stawki za godzinę pracy maszyny.
