Gdy z kawałka stali, aluminium albo tworzywa trzeba uzyskać precyzyjny wałek, otwór, gwint czy skomplikowaną kieszeń, liczy się nie tylko sama maszyna. Obróbka skrawaniem obejmuje dobór metody, narzędzia, mocowania i parametrów, a w przypadku CNC również poprawne przygotowanie programu. Poniżej wyjaśniam, jak działa ten proces, czym różnią się jego podstawowe odmiany i co naprawdę decyduje o jakości gotowego detalu.
Najważniejsze decyzje wpływające na efekt pracy
- Usuwanie naddatku odbywa się za pomocą ostrza, które oddziela materiał w postaci wiórów.
- Toczenie sprawdza się głównie przy detalach obrotowych, a frezowanie przy płaszczyznach, kieszeniach i kształtach przestrzennych.
- CNC zapewnia powtarzalność, ale nie zastępuje poprawnego mocowania, pomiarów i kontroli programu.
- Na proces najmocniej wpływają prędkość skrawania, posuw i głębokość skrawania.
- Drgania, stępione narzędzie i źle ustawiona baza szybko prowadzą do utraty wymiaru oraz gorszej powierzchni.
Na czym polega usuwanie materiału z detalu
W najprostszym ujęciu narzędzie skrawające przesuwa się względem przedmiotu i oddziela jego część jako wiór. Dzięki temu można uzyskać wymagany kształt, wymiar i jakość powierzchni, zaczynając od półfabrykatu większego od gotowego elementu.
Nie jest to jednak przypadkowe „zbieranie” materiału. Geometria ostrza, kierunek ruchu, sztywność układu i temperatura wpływają na to, czy wiór odłamie się prawidłowo, czy narzędzie zacznie trzeć, grzać się i szybko zużywać. Właśnie dlatego ta sama płytka może pracować bardzo dobrze na jednym detalu, a na innym powodować drgania.
Podstawowe grupy procesów
| Grupa | Na czym polega | Przykłady |
|---|---|---|
| Obróbka wiórowa | Materiał jest oddzielany przez ostrza o określonej geometrii. | Toczenie, frezowanie, wiercenie, gwintowanie |
| Obróbka ścierna | Powierzchnia jest usuwana przez wiele drobnych ziaren ściernych. | Szlifowanie, honowanie, docieranie |
| Obróbka erozyjna | Materiał jest usuwany za pomocą zjawisk elektrycznych, cieplnych lub chemicznych. | Drążenie elektroerozyjne, cięcie laserem |
W warsztatach mechanicznych najczęściej spotyka się procesy wiórowe, ponieważ pozwalają szybko zmieniać wymiary i kształty elementów. Szlifowanie zwykle pojawia się później, gdy trzeba uzyskać bardzo małą chropowatość albo dokładność, której nie zapewni samo toczenie czy frezowanie.
Toczenie, frezowanie i wiercenie mają różne zadania
Dobór metody powinien wynikać z geometrii detalu, a nie z tego, jaka maszyna akurat stoi wolna w warsztacie. Inaczej planuje się wykonanie wałka, inaczej korpusu z kieszeniami, a jeszcze inaczej otworu wymagającego precyzyjnego pasowania.
| Metoda | Ruch główny | Typowe zastosowania | Ograniczenia |
|---|---|---|---|
| Toczenie | Obraca się przedmiot, a nóż przesuwa się po jego powierzchni. | Wałki, tuleje, stożki, gwinty, rowki | Najlepsze przy detalach osiowo-symetrycznych. |

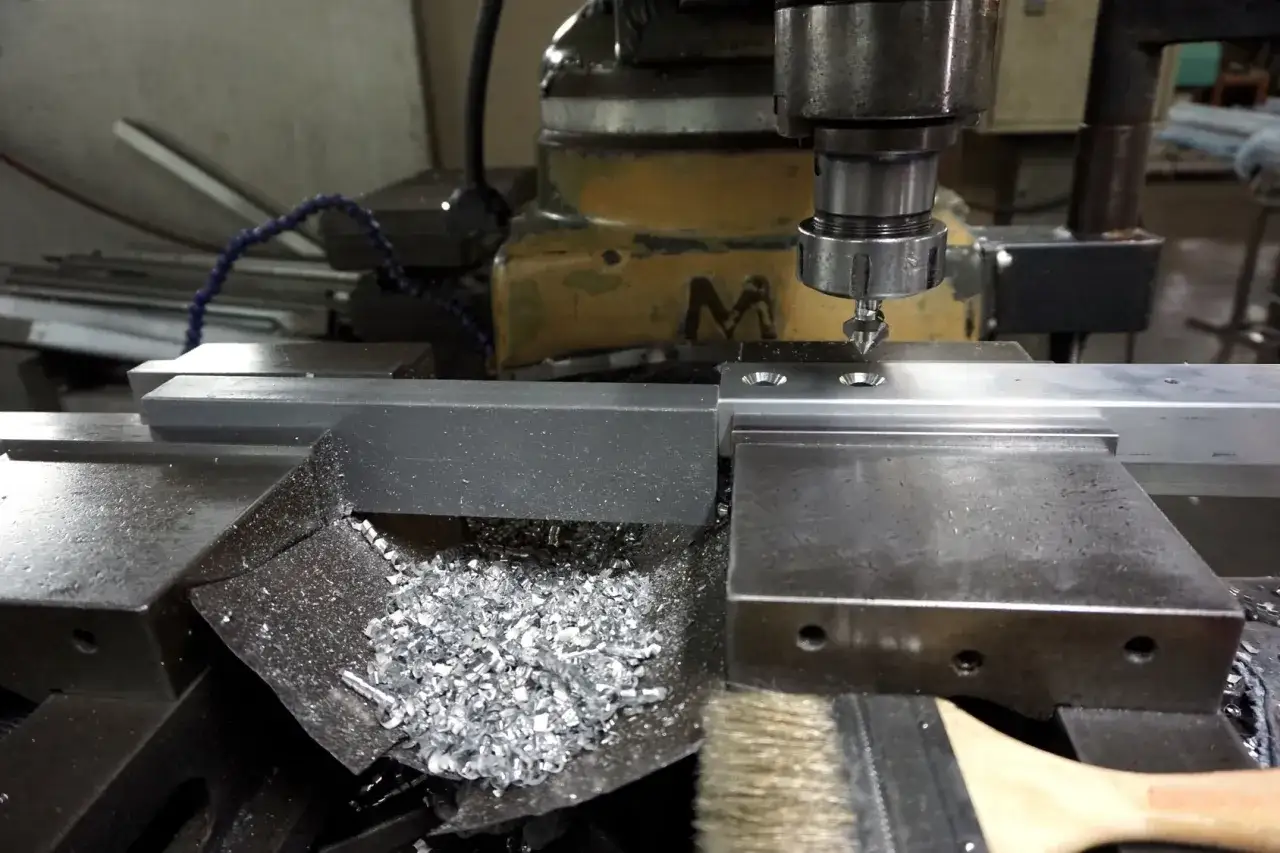

| Frezowanie | Obraca się narzędzie wieloostrzowe, a detal lub stół wykonuje posuw. | Płaszczyzny, kieszenie, rowki, otwory, powierzchnie kształtowe | Wymaga dobrego odprowadzania wiórów i sztywnego mocowania. |
| Wiercenie | Wiertło wykonuje ruch obrotowy i zagłębia się w materiał. | Otwory przelotowe i nieprzelotowe | Samo wiercenie często nie zapewnia końcowej dokładności otworu. |
| Szlifowanie | Materiał usuwa ściernica z dużą liczbą drobnych ziaren. | Wykańczanie powierzchni i dokładne pasowania | Proces jest wolniejszy i wymaga kontroli temperatury. |
Przykładowo wałek z kilkoma średnicami najrozsądniej wykonać na tokarce, ale jego otwór może wymagać wiercenia, wytaczania i rozwiercania. Z kolei korpus z płaską bazą, kieszeniami i otworami montażowymi naturalnie kieruje technologa w stronę frezarki CNC.
Wiercenie również nie zawsze kończy temat. Jeżeli otwór ma współpracować z tuleją lub łożyskiem, po wiertle może być potrzebne rozwiercanie, wytaczanie albo szlifowanie. To drobne rozróżnienie często decyduje o tym, czy części będą pasować bez luzu i zacięć.
Jak wygląda proces na maszynie CNC
CNC oznacza sterowanie komputerowe, w którym ruchy osi, obroty wrzeciona i kolejność operacji wynikają z programu. Operator nadal odpowiada za ustawienie detalu, narzędzi i baz, dlatego samo posiadanie centrum obróbczego nie gwarantuje dobrego wyniku.
Od rysunku do pierwszej sztuki
- Analiza dokumentacji obejmuje materiał, tolerancje, chropowatość, gwinty i powierzchnie bazowe.
- Dobór półfabrykatu uwzględnia naddatek potrzebny na obróbkę oraz sposób zamocowania.
- Planowanie operacji określa kolejność toczenia, frezowania, wiercenia i wykańczania.
- Przygotowanie programu CAM zamienia model 3D lub geometrię 2D na ścieżki narzędzia i kod sterujący.
- Ustawienie maszyny obejmuje narzędzia, punkty bazowe, korekcje długości i średnicy oraz mocowanie.
- Wykonanie i kontrola pierwszej sztuki pozwalają skorygować wymiary przed produkcją kolejnych elementów.
Najwięcej problemów pojawia się wtedy, gdy ktoś traktuje program jako jedyny ważny element procesu. W praktyce równie istotne są powtarzalna baza i sztywne mocowanie. Jeżeli detal przesunie się o kilka setnych milimetra albo imadło nie oczyści się z wiórów, nawet perfekcyjna ścieżka nie uratuje wymiaru.
Obróbka zgrubna i wykańczająca
Podczas przejść zgrubnych usuwa się większą ilość materiału, dlatego priorytetem jest wydajność i bezpieczne obciążenie narzędzia. Przejścia wykańczające mają mniejszy naddatek, spokojniejszy posuw i prowadzą do uzyskania wymaganej geometrii oraz gładkości powierzchni.

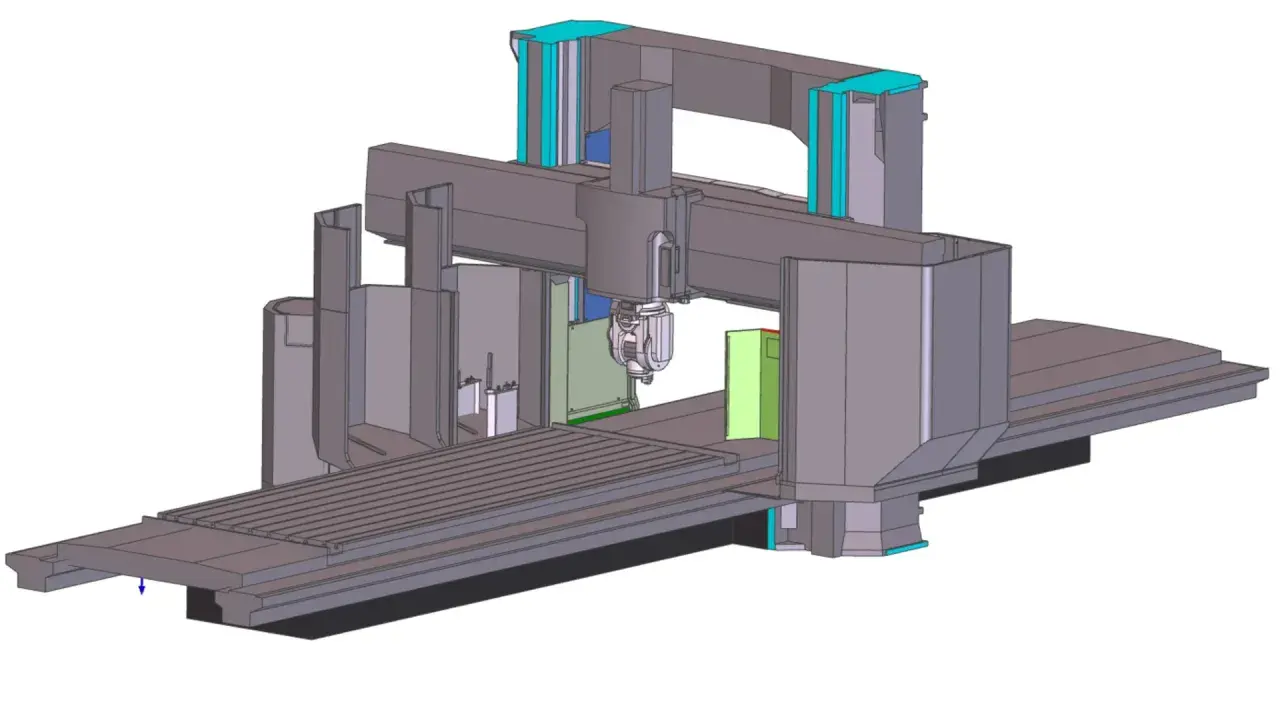

W przypadku skomplikowanych kształtów przydają się obrabiarki cztero- i pięcioosiowe. Pozwalają zmieniać kąt ustawienia narzędzia i ograniczać liczbę zamocowań, ale są droższe w przygotowaniu oraz bardziej wymagające pod względem programowania.
Parametry skrawania trzeba dobierać jako zestaw
Trzy podstawowe wartości to prędkość skrawania Vc, posuw oraz głębokość skrawania. Nie powinno się zmieniać ich niezależnie, ponieważ zwiększenie jednego parametru może podnieść temperaturę, siły skrawania albo obciążenie wrzeciona.
| Parametr | Znaczenie | Co może się stać przy złym ustawieniu |
|---|---|---|
| Vc | Prędkość liniowa ostrza względem materiału, podawana w m/min. | Za wysoka skraca trwałość narzędzia, za niska może powodować tarcie i narost. |
| n | Prędkość obrotowa wrzeciona w obr./min. | Niewłaściwe obroty powodują przegrzewanie lub niestabilną pracę. |
| f lub fz | Posuw na obrót albo na ostrze. | Za duży pogarsza powierzchnię i przeciąża krawędź, za mały sprzyja tarciu. |
| ap | Głębokość skrawania w kierunku osiowym. | Duża wartość zwiększa wydajność, ale może wywołać drgania i przeciążenie. |
| ae | Szerokość zazębienia frezu w kierunku promieniowym. | Wpływa na ilość materiału usuwanego w jednym przejściu. |
Przy toczeniu prędkość obrotową można obliczyć ze wzoru n = 1000 × Vc / π × D, gdzie D oznacza średnicę detalu w milimetrach. W frezowaniu posuw minutowy zależy dodatkowo od liczby ostrzy i posuwu na ostrze, dlatego wzór ma postać vf = fz × z × n.
To są punkty wyjścia, a nie uniwersalne recepty. Finalne wartości należy sprawdzić w katalogu producenta narzędzia i skorygować do sztywności maszyny, długości wysięgu, rodzaju chłodzenia oraz konkretnego materiału. Z mojego doświadczenia wynika, że początkujący częściej przesadzają z głębokością przejścia niż z samą prędkością, a później próbują naprawić drgania zmianą losowych ustawień.
Co najczęściej psuje jakość i trwałość narzędzi
Nie każdy problem oznacza wadliwe narzędzie. Często przyczyna leży w podstawach, czyli w mocowaniu, odprowadzaniu wiórów albo źle dobranych korekcjach. Poniższe objawy pomagają szybciej znaleźć źródło kłopotu.
- Drgania i charakterystyczne prążki zwykle wskazują na zbyt długi wysięg, słabe mocowanie albo niekorzystne obroty. Pomaga skrócenie narzędzia, zwiększenie sztywności i zmiana parametrów.
- Gorący, przebarwiony wiór może oznaczać zbyt dużą prędkość, niewłaściwe chłodzenie lub stępioną płytkę.
- Zły wymiar po kilku sztukach często wynika ze zużycia ostrza, rozszerzalności cieplnej albo niedokładnej kontroli korekcji.
- Poszarpana powierzchnia bywa skutkiem zbyt dużego posuwu, niewłaściwej geometrii ostrza lub pracy narzędzia poniżej zalecanego obciążenia.
- Zalegające wióry zwiększają ryzyko ponownego cięcia, zarysowania powierzchni i zakleszczenia narzędzia.
Przeczytaj również: G17 w CNC - Klucz do precyzyjnych łuków i uniknięcia błędów
Bezpieczeństwo nie jest dodatkiem do technologii
Osłony maszyny powinny być zamknięte podczas pracy, a wiórów nie należy usuwać dłonią ani szmatką przy obracającym się wrzecionie. Do tego służy hak, szczotka lub odpowiedni system odprowadzania wiórów, a okulary ochronne i sprawne odciągi ograniczają ryzyko urazu.
Rękawice przy obracających się elementach mogą zwiększyć ryzyko pochwycenia, dlatego stosuje się je tylko w sytuacjach zgodnych z instrukcją stanowiskową, na przykład przy transporcie ostrego materiału poza strefą ruchu. Przed zmianą narzędzia, pomiarem lub czyszczeniem trzeba zatrzymać maszynę i zabezpieczyć ją przed przypadkowym uruchomieniem.
Dobry detal zaczyna się przed uruchomieniem wrzeciona
Najważniejsza lekcja jest prosta. Jakość nie wynika z samej nazwy CNC ani z wysokiej prędkości pracy, lecz z połączenia dobrze zaplanowanej technologii, stabilnego mocowania, właściwego narzędzia i kontroli pomiarowej.
Przy pojedynczym detalu można pozwolić sobie na spokojne ustawienia i ręczną korektę. W produkcji seryjnej większe znaczenie mają powtarzalność bazowania, pomiar zużycia ostrzy i zapis sprawdzonych parametrów. To właśnie te elementy decydują, czy kolejna sztuka będzie tak samo dobra jak pierwsza.
Jeżeli dopiero zaczynasz pracę z maszyną, najlepiej testować technologię na materiale o znanym składzie, korzystać z kart katalogowych i wykonywać pomiar po pierwszym przejściu. Taki nawyk oszczędza narzędzia, czas i materiał, a przede wszystkim pozwala budować własną, sprawdzoną bazę ustawień.
