Dobór narzędzia decyduje o tym, czy obróbka CNC zakończy się gładką powierzchnią i powtarzalnym wymiarem, czy raczej drganiami, przypaleniem materiału i szybkim stępieniem ostrza. Poniżej porządkuję rodzaje narzędzi skrawających według zastosowania, konstrukcji i materiału wykonania, a także pokazuję, jak dopasować je do metalu, tworzywa oraz konkretnej operacji.
Najważniejsze informacje o narzędziach do obróbki CNC
- Frezy służą głównie do wykonywania płaszczyzn, rowków, kieszeni i konturów.
- Wiertła wykonują otwory, ale ich dobór zależy także od średnicy, głębokości i rodzaju materiału.
- Noże tokarskie pracują na obrabiarkach, w których obraca się przedmiot obrabiany.
- Wymienne płytki zwiększają wydajność produkcji, natomiast narzędzia monolityczne często zapewniają lepszą precyzję przy małych średnicach.
- Parametry skrawania, takie jak prędkość, posuw i głębokość skrawania, są równie ważne jak samo narzędzie.
Jak klasyfikuje się narzędzia skrawające
Najprostszy podział wynika z rodzaju wykonywanej obróbki. Inne narzędzie wybiorę do toczenia wałka, inne do wykonania kieszeni w centrum frezarskim, a jeszcze inne do przygotowania otworu pod gwint. Taki podział jest najbardziej praktyczny, bo od razu łączy konstrukcję narzędzia z zadaniem, które ma wykonać.
W obróbce spotykamy też narzędzia o geometrii ostrza określonej, czyli takie jak frezy, wiertła i noże, oraz narzędzia o geometrii nieokreślonej, wykorzystywane między innymi podczas szlifowania. W typowym warsztacie CNC najczęściej pracuje się jednak narzędziami o wyraźnie zdefiniowanych krawędziach skrawających.
| Grupa narzędzi | Główne zastosowanie | Przykłady |
|---|---|---|
| Narzędzia tokarskie | Obróbka powierzchni zewnętrznych i wewnętrznych | Noże zewnętrzne, wytaczadła, przecinaki |
| Narzędzia frezarskie | Płaszczyzny, rowki, kieszenie i kontury | Frezy walcowo-czołowe, kuliste, czołowe |
| Narzędzia wiertarskie | Wykonywanie i powiększanie otworów | Wiertła kręte, nawiertaki, rozwiertaki |
| Narzędzia do gwintowania | Wykonywanie gwintów wewnętrznych i zewnętrznych | Gwintowniki, frezy do gwintów, narzynki |
| Narzędzia ścierne | Obróbka wykańczająca i uzyskiwanie małej chropowatości | Ściernice, honowniki, narzędzia diamentowe |
Drugie ważne kryterium dotyczy konstrukcji. Narzędzie może być monolityczne, wykonane w całości z jednego materiału, mieć ostrze lutowane albo korzystać z wymiennych płytek. Wybór wpływa na cenę, sztywność, sposób regeneracji i czas potrzebny na przezbrojenie maszyny.

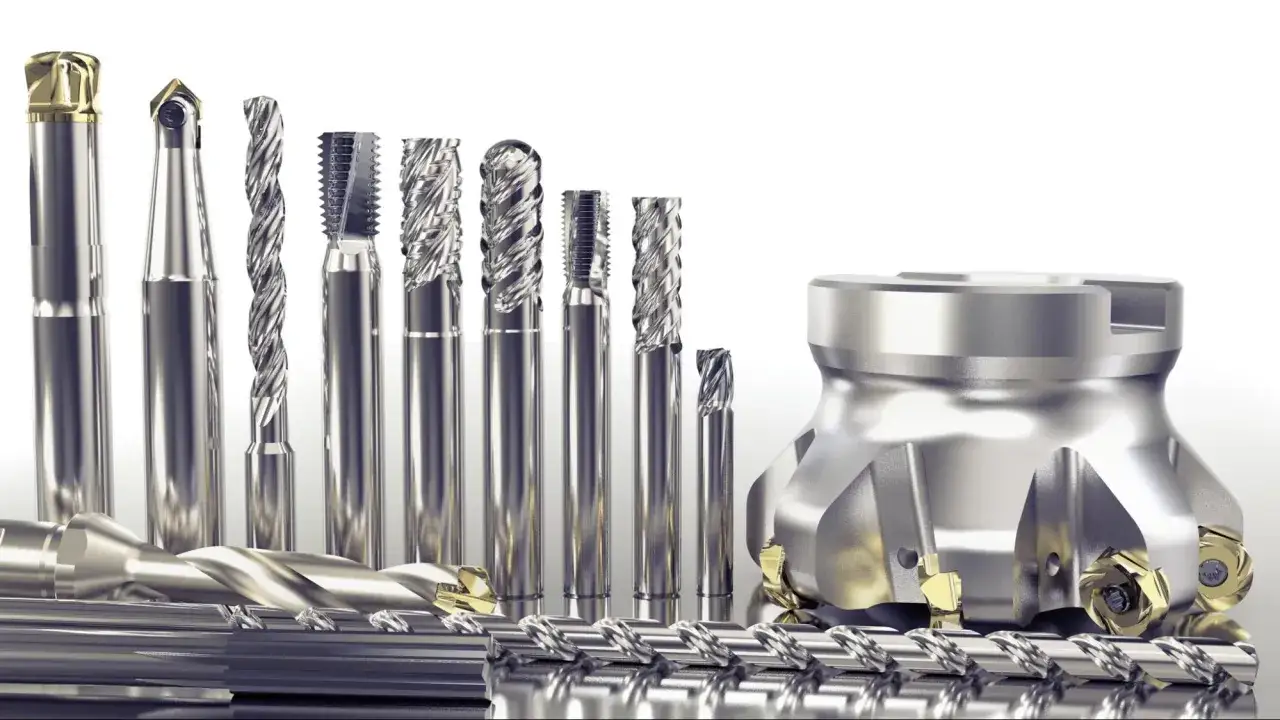

Frezy do płaszczyzn, rowków i skomplikowanych kształtów
Frezy są narzędziami wieloostrzowymi, które wykonują ruch obrotowy. W centrum frezarskim mogą obrabiać zarówno stal, aluminium i mosiądz, jak i tworzywa sztuczne. To właśnie frezy dają największą elastyczność przy wykonywaniu kieszeni, otworów, stopni, rowków oraz konturów przestrzennych.
Najpopularniejsze typy frezów
- Frezy walcowo-czołowe mają ostrza na obwodzie i czole, dlatego nadają się do zagłębiania, frezowania bocznego oraz wykonywania kieszeni.
- Frezy czołowe służą przede wszystkim do obróbki dużych płaszczyzn. W wersji z płytkami wymiennymi szybko usuwają znaczną ilość materiału.
- Frezy kuliste wykorzystuje się do powierzchni 3D, form, matryc i łagodnych przejść między ściankami.
- Frezy tarczowe sprawdzają się przy głębokich rowkach i cięciu materiału.
- Frezy do fazowania usuwają ostrą krawędź i przygotowują element do dalszego montażu lub spawania.
- Frezy do gwintów wykonują gwint ruchem interpolacyjnym, co pozwala często obrabiać różne średnice jednym narzędziem.
Przy wyborze frezu zwracam uwagę przede wszystkim na liczbę ostrzy. Frez dwuostrzowy dobrze odprowadza wióry z aluminium, natomiast większa liczba ostrzy może zwiększyć wydajność w stali, jeśli maszyna i układ chłodzenia są odpowiednio sztywne. Zbyt dużo ostrzy przy miękkim materiale często kończy się zaklejeniem rowków wiórowych.
Do obróbki zgrubnej wybiera się narzędzie, które szybko usuwa materiał, nawet kosztem nieco gorszej powierzchni. Przy wykańczaniu ważniejsza jest geometria krawędzi i bicie narzędzia niż sama maksymalna głębokość skrawania. To częsty punkt, w którym początkujący próbują jednym frezem wykonać całą operację.
Wiertła, rozwiertaki i narzędzia do otworów
Wiercenie wygląda na prostą operację, ale otwór jest bardzo czuły na bicie, niewłaściwy posuw i problemy z odprowadzaniem wiórów. Podstawą są wiertła kręte, dostępne jako narzędzia ze stali szybkotnącej HSS, węglika spiekanego albo z wymiennymi płytkami.
Co stosuje się przy wykonywaniu otworów
- Nawiertak przygotowuje krótkie, dokładne zagłębienie pod właściwe wiertło i ogranicza jego zejście z osi.
- Wiertło kręte wykonuje standardowe otwory przelotowe i nieprzelotowe.
- Wiertło stopniowe pozwala uzyskać kilka średnic, lecz jest częściej używane w pracach warsztatowych niż w intensywnej produkcji CNC.
- Wiertło z chłodzeniem wewnętrznym doprowadza ciecz skrawającą w pobliże ostrza, co pomaga przy głębokich otworach.
- Rozwiertak usuwa niewielką ilość materiału i poprawia dokładność oraz jakość powierzchni otworu.
- Pogłębiacz przygotowuje miejsce pod łeb śruby, fazę albo element wymagający schowania poniżej powierzchni.
Jeżeli potrzebuję tylko otworu montażowego, zwykle nie ma sensu zaczynać od drogiego rozwiertaka. Gdy jednak wymagana jest mała tolerancja wymiarowa albo dobra współosiowość, samo wiercenie może nie wystarczyć. Wtedy stosuje się wiercenie wstępne, rozwiercanie lub wytaczanie.
Głęboki otwór wymaga szczególnej ostrożności. Przy dużej relacji głębokości do średnicy trzeba ograniczyć posuw, zapewnić skuteczne chłodzenie i regularnie usuwać wióry. W przeciwnym razie wiertło może się zakleszczyć, a uszkodzenie narzędzia wewnątrz detalu bywa kosztowniejsze niż cały wcześniejszy proces.
Noże tokarskie i narzędzia do toczenia
Podczas toczenia obraca się najczęściej przedmiot, a nóż wykonuje kontrolowany ruch wzdłużny lub poprzeczny. Noże tokarskie służą do obróbki średnic, czoł, stożków, rowków, gwintów i powierzchni wewnętrznych. W maszynach CNC najczęściej spotyka się oprawki z wymiennymi płytkami skrawającymi.Przeczytaj również: Programowanie CNC krok po kroku od rysunku do pierwszego przejazdu
Podstawowe narzędzia tokarskie
- Nóż zewnętrzny obrabia średnicę wałka i może służyć do toczenia zgrubnego lub wykańczającego.
- Nóż czołowy wyrównuje czoło detalu i przygotowuje bazę do kolejnych operacji.
- Wytaczak obrabia otwory od środka. Im większe wysunięcie wytaczaka, tym większe ryzyko drgań.
- Przecinak odcina gotowy element z pręta lub wykonuje wąski rowek.
- Nóż do gwintów nadaje profil zgodny z geometrią gwintu, na przykład metrycznego.
- Nóż kształtowy wykonuje określony profil, lecz wymaga dokładnego dopasowania geometrii do detalu.

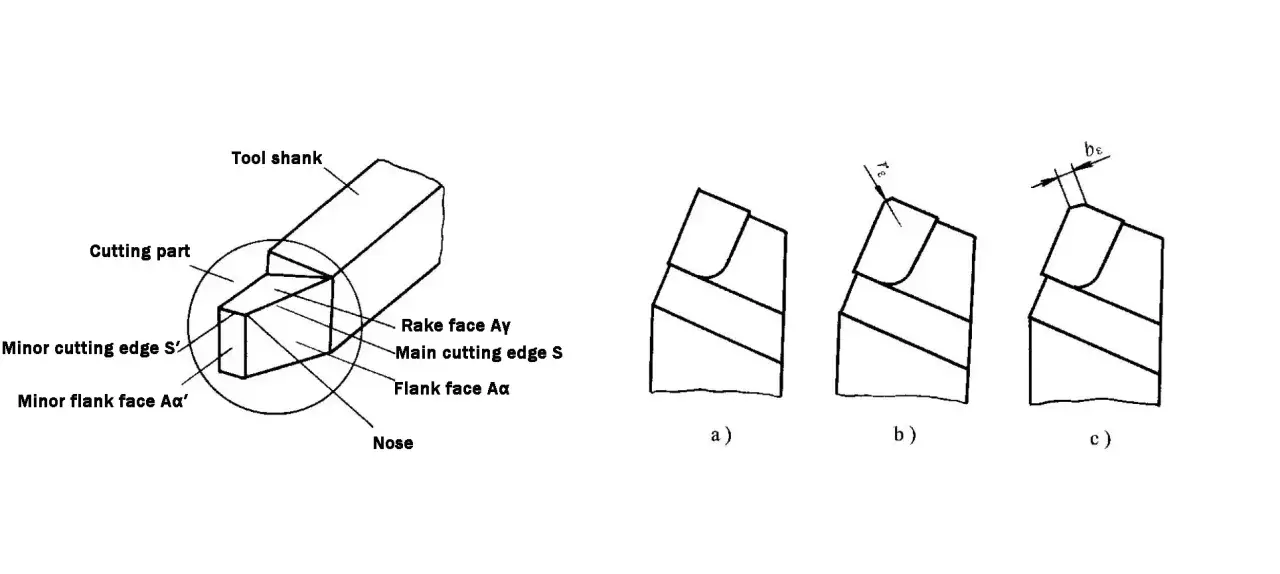

Płytka do toczenia ma określony kształt, promień naroża, gatunek materiału i łamacz wióra. Większy promień naroża może poprawić jakość powierzchni, ale zwiększa też siły skrawania. Przy cienkich ściankach lub mało sztywnym detalu bezpieczniejsza bywa płytka z mniejszym promieniem.
W praktyce nie oceniam noża wyłącznie po oznaczeniu płytki. Równie istotne są sztywność oprawki, długość wysunięcia, bicie uchwytu i sposób zamocowania przedmiotu. Nawet bardzo dobry gatunek płytki nie zlikwiduje drgań, jeśli detal wystaje z uchwytu zbyt daleko.
Materiały narzędziowe i konstrukcja ostrza
To samo narzędzie może działać bardzo dobrze w aluminium, a zupełnie nie sprawdzić się w stali nierdzewnej. Znaczenie ma nie tylko kształt, lecz także materiał ostrza, powłoka i przygotowanie krawędzi. Najczęściej stosowane są HSS, węgliki spiekane, ceramika, CBN oraz PCD.| Materiał ostrza | Najlepsze zastosowania | Ograniczenia |
|---|---|---|
| HSS | Małe prędkości, narzędzia uniwersalne, wiercenie i prace warsztatowe | Mniejsza odporność na temperaturę i zużycie niż w przypadku węglika |
| Węglik spiekany | Większa wydajność, frezowanie i wiercenie CNC | Wrażliwość na uderzenia, drgania i nieprawidłowe mocowanie |
| Ceramika | Wybrane stale hartowane i obróbka z dużą prędkością | Mała odporność na szok mechaniczny i niestabilne warunki |
| CBN | Hartowane stale i żeliwa, precyzyjna obróbka wykańczająca | Wysoka cena i wymagania dotyczące sztywności układu |
| PCD | Aluminium, kompozyty, tworzywa i materiały ścierne | Nie jest dobrym wyborem do każdego gatunku stali |
Powłoki, takie jak TiN, TiAlN czy AlTiN, mogą poprawiać odporność na zużycie i temperaturę, ale nie zastępują prawidłowej geometrii. Do aluminium często wybiera się ostre, polerowane ostrza z dużą przestrzenią na wiór, a do stali ważniejsze są odporność cieplna i stabilność krawędzi.
Osobno trzeba rozważyć narzędzia monolityczne i płytkowe. Monolityczny frez węglikowy dobrze sprawdza się przy małych średnicach, precyzyjnych konturach i krótkich seriach. Narzędzie z płytką wymienną wygrywa przy większych średnicach oraz intensywnym skrawaniu, ponieważ zużytą krawędź można szybko zastąpić nową.
Jak dobrać narzędzie do materiału i operacji
Dobór zaczynam od czterech informacji: jaki materiał obrabiam, co chcę uzyskać, jak sztywna jest maszyna i czy operacja jest zgrubna, czy wykańczająca. Dopiero później wybieram średnicę, liczbę ostrzy, powłokę i parametry z katalogu producenta.
| Materiał obrabiany | Typowy wybór | Na co uważać |
|---|---|---|
| Aluminium | Ostry frez 2- lub 3-ostrzowy, często polerowany | Zaklejanie rowków, zbyt mały posuw na ostrze |
| Stal konstrukcyjna | Frez lub płytka z węglika z powłoką dopasowaną do stali | Przegrzewanie, drgania i niewłaściwa prędkość skrawania |
| Stal nierdzewna | Ostrze odporne na temperaturę, stabilne mocowanie | Umocnienie materiału przez tarcie i zatrzymanie narzędzia |
| Żeliwo | Węglik, czasem obróbka na sucho | Ścierny pył, wykruszanie krawędzi i zabrudzenie prowadnic |
| Tworzywa sztuczne | Ostre narzędzia z dużą przestrzenią na wiór | Topienie materiału, odkształcenia i zbyt duże ciepło |
Parametry trzeba rozpatrywać jako zestaw. Prędkość skrawania opisuje szybkość pracy krawędzi względem materiału, posuw określa tempo przesuwu narzędzia, a głębokość skrawania mówi, jak dużą warstwę usuwamy w jednym przejściu. Zmiana jednego parametru wpływa na pozostałe, dlatego nie warto kopiować pojedynczej wartości z przypadkowego poradnika.
Jako punkt startowy przyjmuję dane producenta narzędzia, a potem wykonuję próbne przejście i obserwuję wiór, dźwięk, temperaturę oraz powierzchnię. Gdy pojawiają się drgania, najpierw sprawdzam mocowanie i wysunięcie narzędzia, dopiero później zmniejszam parametry. Samo spowolnienie maszyny nie zawsze rozwiązuje problem.
Najczęstsze błędy podczas pracy z narzędziami
Najdroższe pomyłki zwykle nie wynikają z zakupu złej marki, ale z niedopasowania narzędzia do procesu. Wiele problemów można wyeliminować jeszcze przed uruchomieniem programu CNC.
- Używanie jednego frezu do wszystkiego prowadzi do kompromisów w wydajności, jakości powierzchni i trwałości ostrza.
- Zbyt długie wysunięcie narzędzia zwiększa ugięcie i sprzyja drganiom. Narzędzie powinno wystawać tylko tyle, ile wymaga operacja.
- Brak kontroli bicia powoduje nierównomierne obciążenie ostrzy. Przy małych frezach nawet niewielkie bicie może szybko zniszczyć krawędź.
- Zły dobór posuwu może powodować tarcie zamiast prawidłowego skrawania albo przeciążenie ostrza.
- Nieprawidłowe chłodzenie prowadzi do przegrzania, zaklejania wiórów lub szoku termicznego.
- Ignorowanie zużycia pogarsza wymiar i powierzchnię, a w skrajnym przypadku może uszkodzić wrzeciono lub detal.
Przy każdej nowej operacji warto zapisać użyty typ narzędzia, średnicę, liczbę ostrzy i sprawdzone parametry. Taka prosta karta technologiczna pozwala budować własną bazę ustawień, zamiast za każdym razem zaczynać od zera. Powtarzalność procesu ma w CNC większe znaczenie niż jednorazowy bardzo szybki przejazd.
Nie pomijam też bezpieczeństwa. Pęknięty frez, wyrzucony detal albo gorący wiór mogą stworzyć realne zagrożenie, dlatego osłony, okulary, właściwe zamocowanie i kontrola narzędzia przed startem programu są elementem technologii, a nie dodatkiem.
Dobry zestaw zaczyna się od właściwego zadania
Rodzaje narzędzi skrawających najlepiej zapamiętać przez ich funkcję. Frez usuwa materiał podczas ruchu obrotowego, wiertło wykonuje otwór, nóż tokarski kształtuje obracający się detal, a rozwiertak lub narzędzie wykańczające poprawia dokładność uzyskaną wcześniej.
Na początek nie potrzebuję dużego magazynu przypadkowych narzędzi. Lepiej zbudować mniejszy zestaw obejmujący podstawowe frezy, wiertła, nawiertaki, narzędzie do fazowania i rozwiązania do konkretnego materiału. Kompatybilność z maszyną, sztywność mocowania i poprawne parametry zwykle dają większą korzyść niż najdroższe ostrze użyte w nieodpowiednich warunkach.
Przed zakupem sprawdzam katalog producenta, zakres materiałów, zalecane prędkości i sposób chłodzenia. Dzięki temu narzędzie jest dobierane do rzeczywistej operacji, a nie tylko do nazwy na opakowaniu. Taki sposób pracy ogranicza koszty, poprawia jakość detali i pozwala wyciągnąć z obrabiarki CNC to, do czego została zaprojektowana.
